重型冷轧系列 – 250KG滑轨 Container Red (Pair)

4005.CONRED (伸缩滑轨) 180-250kg/对 冷轧钢带锁

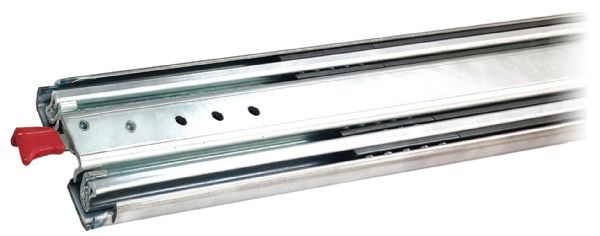

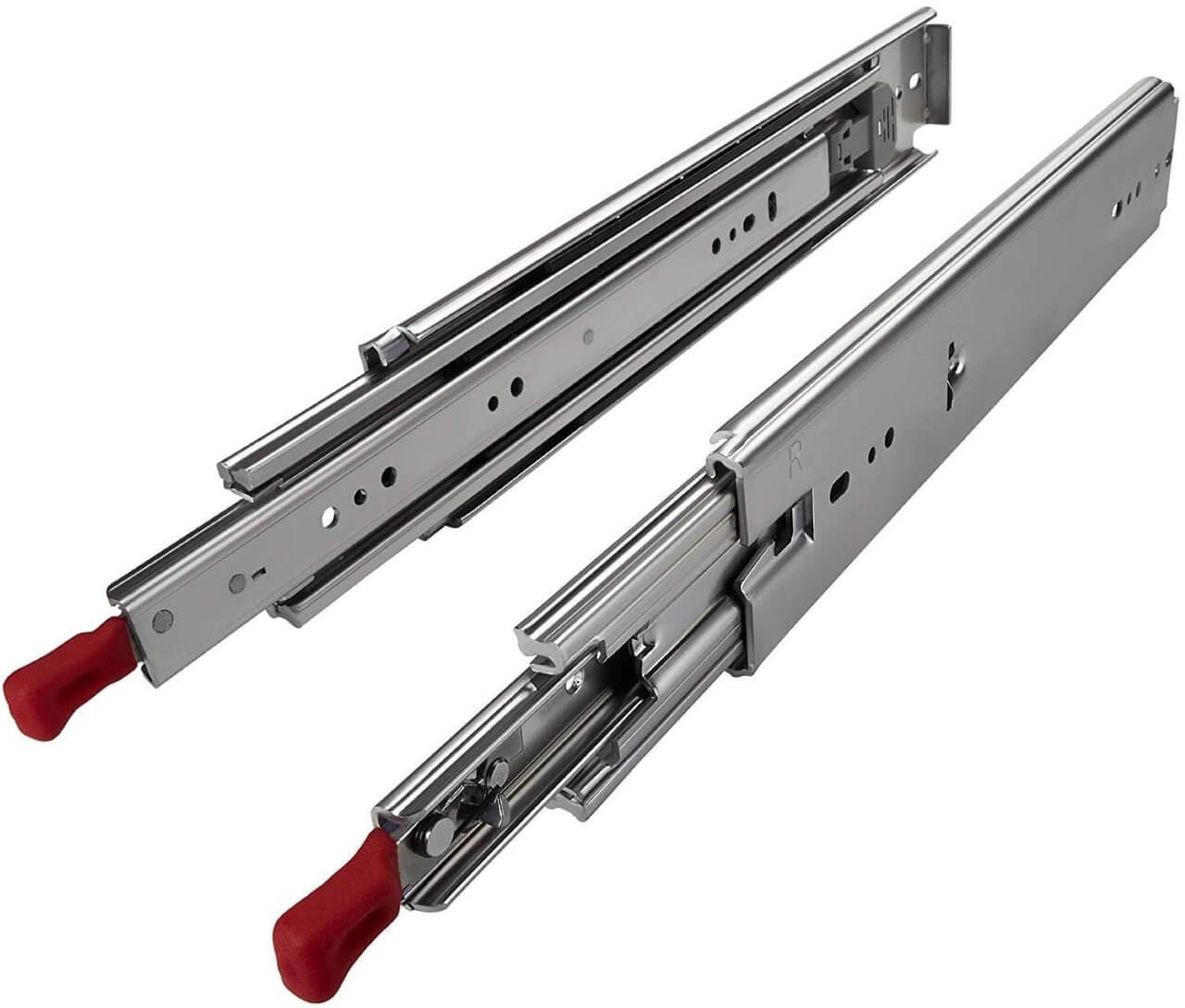

CONRED重型冷轧带锁滑轨被研发于运用在救急和商用车辆的标准抽屉配置。滑轨前头配有把手以解锁闭合及开启状态的抽屉。本款滑轨结构为冷轧成型，滑轨内部 多半中空，滑轨本身容易附加锁件，重量较冷抽钢轻，全展时最高能承载250KG重量。带锁与不带锁款式可以互换，滑轨被测试到30,000循环。

规格细节

安装间隙: 19mm
高度: 76mm
闭合长度: 356 - 1524mm
延展长度: 356 - 1524mm
最大载重: 180-250 kg/pair
滑轨节数: 3
延展程度: Total
材质: Zinc plated steel
抗震动性: 5

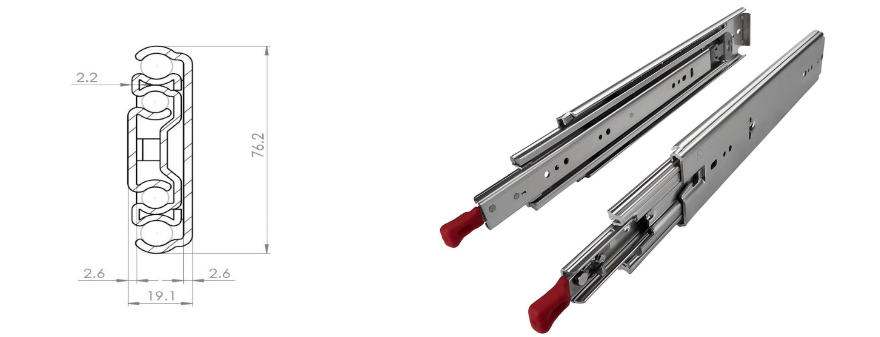

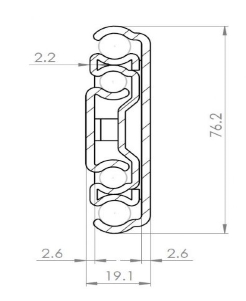

规格图

适合应用于:

  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 家具 – 建筑 & 滑动组件
  • 机台制造 – 特殊操作机台
  • 特种车辆 – 商用车 & 救护车


CONRED重型冷轧带锁滑轨被研发于运用在救急和商用车辆的标准抽屉配置。滑轨前头配有把手以解锁闭合及开启状态的抽屉。本款滑轨结构为冷轧成型，滑轨内部 多半中空，滑轨本身容易附加锁件，重量较冷抽钢轻，全展时最高能承载250KG重量。带锁与不带锁款式可以互换，滑轨被测试到30,000循环。

适合套用在重型木柜, 工具柜和车体内的深抽屉…等等, 特别适合应用在需要牢靠锁的皮卡车及工程维修车。

可以被归类为工业导轨、消防车滑轨、特种车滑轨。

滑轨的安装孔位, 长度及载重皆标注在型录中。滑轨表面镀锌, 内部结构建置有缓冲档块。钢珠材质为不锈钢, 把手材质为锌合金套上高能见度的红色尼龙。显示尺寸皆为滑轨本体, 若需计算包含把手的滑轨总长, 需加上32mm把手长。

载重及价钱皆是成"对"计算。 载重能力为滑轨安装在受力主轴之下计算(非平躺安装)。如应用牵涉到震动与冲击环境, 我们建议采用实心结构的Professional或ULTIO滑轨系列。

CONRED可直接取代Accuride 9308。具备更佳载重能力及价格竞争力。

CONRED各尺寸皆有库存, 大量采购请洽询业务。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4005.CONRED.014356mm356mm180kg
4005.CONRED.016406mm406mm250kg
4005.CONRED.018457mm457mm250kg
4005.CONRED.020508mm508mm250kg
4005.CONRED.022559mm559mm250kg
4005.CONRED.024610mm610mm250kg
4005.CONRED.026660mm660mm250kg
4005.CONRED.028711mm711mm250kg
4005.CONRED.030762mm762mm230kg
4005.CONRED.032812mm812mm230kg
4005.CONRED.034864mm864mm230kg
4005.CONRED.036914mm914mm230kg
4005.CONRED.038965mm965mm230kg
4005.CONRED.0401016mm1016mm230kg
4005.CONRED.0421067mm1067mm230kg
4005.CONRED.0441117mm1117mm200kg
4005.CONRED.0461168mm1168mm200kg
4005.CONRED.0481219mm1219mm200kg
4005.CONRED.0501270mm1270mm200kg
4005.CONRED.0521321mm1321mm200kg
4005.CONRED.0541372mm1372mm200kg
4005.CONRED.0561422mm1422mm200kg
4005.CONRED.0581473mm1473mm200kg
4005.CONRED.0601524mm1524mm200kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

2D型录 -

4005.CONRED - 356mm - 3D STEP File
4005.CONRED.014

4005.CONRED - 406mm - 3D STEP File
4005.CONRED.016

4005.CONRED - 457mm - 3D STEP File
4005.CONRED.018

4005.CONRED - 508mm - 3D STEP File
4005.CONRED.020

4005.CONRED - 559mm - 3D STEP File
4005.CONRED.024

4005.CONRED - 610mm - 3D STEP File
4005.CONRED.022

4005.CONRED - 660mm - 3D STEP File
4005.CONRED.026

4005.CONRED - 711mm - 3D STEP File
4005.CONRED.028

4005.CONRED - 762mm - 3D STEP File
4005.CONRED.032

4005.CONRED - 812mm - 3D STEP File
4005.CONRED.030

4005.CONRED - 864mm - 3D STEP File
4005.CONRED.034

4005.CONRED - 914mm - 3D STEP File
4005.CONRED.038

4005.CONRED - 965mm - 3D STEP File
4005.CONRED.036

4005.CONRED - 1016mm - 3D STEP File
4005.CONRED.040

4005.CONRED - 1067mm - 3D STEP File
4005.CONRED.042

4005.CONRED - 1117mm - 3D STEP File
4005.CONRED.044

4005.CONRED - 1168mm - 3D STEP File
4005.CONRED.046

4005.CONRED - 1219mm - 3D STEP File
4005.CONRED.052

4005.CONRED - 1270mm - 3D STEP File
4005.CONRED.048

4005.CONRED - 1321mm - 3D STEP File
4005.CONRED.054

4005.CONRED - 1374mm - 3D STEP File
4005.CONRED.050

4005.CONRED - 1422mm - 3D STEP File
4005.CONRED.056

4005.CONRED - 1473mm - 3D STEP File
4005.CONRED.058

4005.CONRED - 1524mm - 3D STEP File
4005.CONRED.060


4005.CONRED-2D

机台制造

特殊操作机台的伸缩取物机械及护栏。透过精密制造而成的 Saibo系列 能够提供机械长久的寿命。

概括

机台围栏, 货物搬运, 其他特殊机械。

在工业应用, 坚固及稳定是零件的关键要素。当零件被整合进自动化设备, 零件滑移的精准度将会至关重要。我们的工业滑轨多半表现小于闭合长度1%的变形量, 我们的客户因为产品的强度和高耐用度而长期信任Sliding Systems。

我们的产品范围也包括自动对齐高精度滚轮轨道。

我们的设计团队具备能力与您的工程团队共事, 并供应合适产品款式。

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。

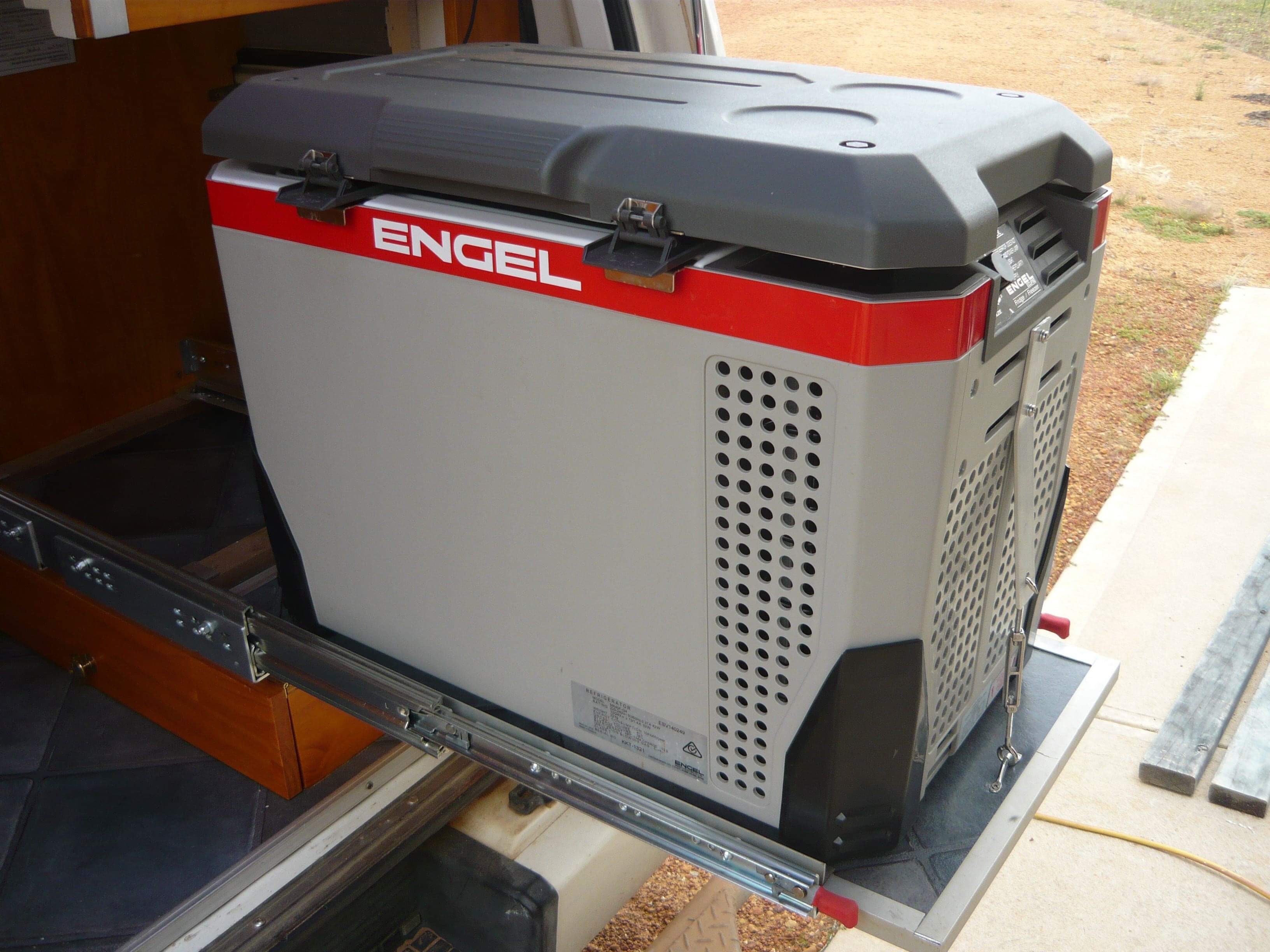

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

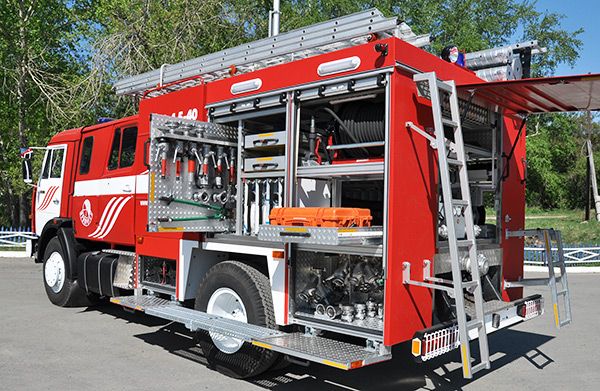

消防

消防车辆上的器具, 设备, 零件收纳系统。

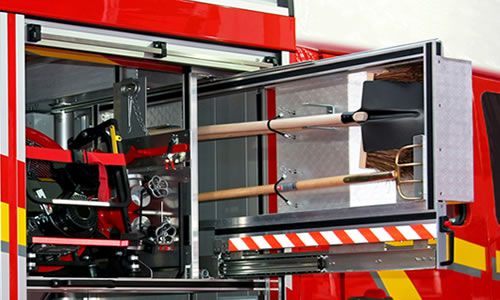

抽屉系统

滑轨支持300mm到2000mm长度的抽屉, 延展程度从抽屉闭合长度的50%到200%, 同时也能提供双向100%延展, 这让消防员可以从车体的任一侧快速&安全的将抽屉抽出并取得重要救援工具。

特殊收纳

我们的强化型重型滑轨可以理想的应用在一些特殊的用途, 一系列强壮的I型结构消防车滑轨可以承受巨大的扭力挑战，像是车体扩展等等应用。

托盘系统

经过指定型号的广泛测试，我们的滑轨长期被数个英国领先的车体收纳系统整合商使用。这些滑动托盘系统用以装载帮浦, 发电机, 工具…等等。

抽屉把手锁系统, 可让抽屉在闭合&开启时牢靠锁住, 保障消防车在行进间或斜坡路面的人员安全。
