4005.8027 (150-330kg)

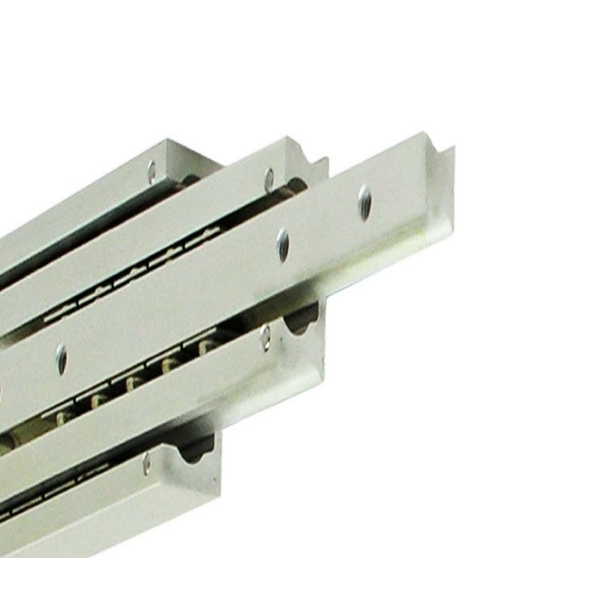

4005.8027 (伸缩导轨) - 8027 (150-330kg) Ultio 100%全行程延展 高阶抗腐蚀铝合金

8027是ULTIO系列的其中一个款式, 是运用精良技术制造的产品, 采用高等材质铝合金制造而成, 能够表现极致滑顺的滑动且几乎无任何噪音。

8027为一款抗腐蚀导轨, 钢珠, 珠槽及零件皆为不锈钢304材质。这让本款导轨适合应用在需要强调轻量化且抗腐蚀的消防车环境。本款导轨采用7005-T53级铝合金(7005铝合金因拥有高等强度而被大量使用在航天及军械产业), 导轨内部无任何易腐蚀零件, 因此能够适应长期潮湿环境。导轨在600mm时载重能力为330kg/对。ULTIO全系列导轨皆可直接替换欧洲其他厂家制造的相似款式, 优势为更高质量且价格更具竞争力。

规格细节

安装间隙: 26mm
高度: 80mm
闭合长度: 300-1500mm
延展长度: 285-1485mm
最大载重: 150-330 kg/pair
滑轨节数: 3
延展程度: Total
材质: Aluminium 7005 T53
抗震动性: 7

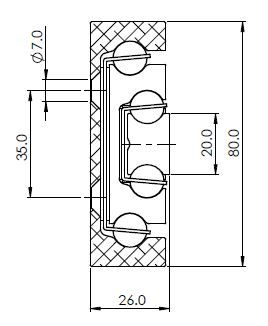

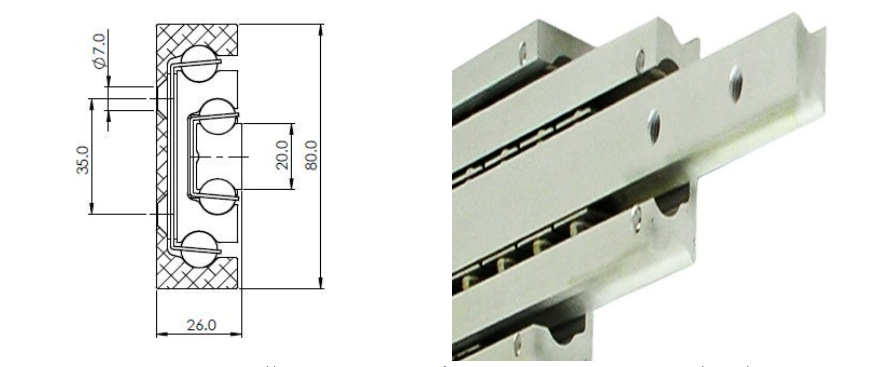

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 金融 – 自动提款机 – ATM
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 家具 – 建筑 & 滑动组件
  • 机台制造 – 特殊操作机台
  • 汽车厂 – 机台
  • 露营车 – 收纳 & 滑动抽屉
  • 特种车辆 – 商用车 & 救护车
  • 火车 – 蓄电池箱 – 车门 – 座椅


8027是ULTIO系列的其中一个款式, 是运用精良技术制造的产品, 采用高等材质铝合金制造而成, 能够表现极致滑顺的滑动且几乎无任何噪音。

8027为一款抗腐蚀导轨, 钢珠, 珠槽及零件皆为不锈钢304材质。这让本款导轨适合应用在需要强调轻量化且抗腐蚀的消防车环境。本款导轨采用7005-T53级铝合金(7005铝合金因拥有高等强度而被大量使用在航天及军械产业), 导轨内部无任何易腐蚀零件, 因此能够适应长期潮湿环境。导轨在600mm时载重能力为330kg/对。ULTIO全系列导轨皆可直接替换欧洲其他厂家制造的相似款式, 优势为更高质量且价格更具竞争力。

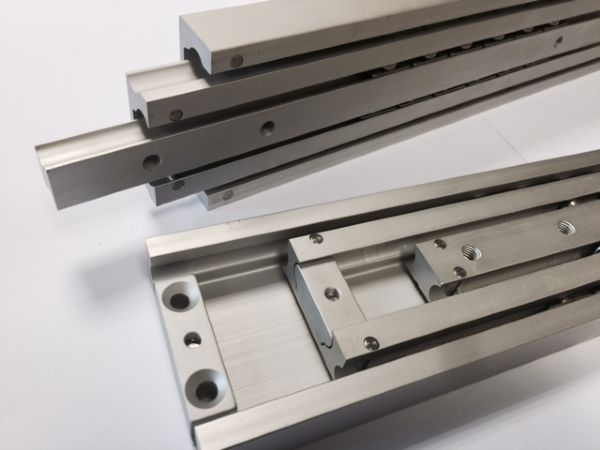

本款导轨被目的性的设计来取代消防车辆上的笨重的钢制导轨, 其轻量化及抗腐蚀的特性被消防部门及车辆制造商看中。跳脱市面上其他相似款, 8027采用高阶铝合金, 以让不锈钢珠在珠轨内移动并且提供等同于钢制导轨的载重。本导轨无采用任何塑料零件。

ULTIO 8027可以运用在军事, 消防车辆, 海上收纳架, ATM...等等。可以跟7050互相置换, 提供设计师更多选择。本导轨实际延展程度为标榜延展长度+15mm。我们也提供120%延展选项。

8027导轨每公尺重4kg。

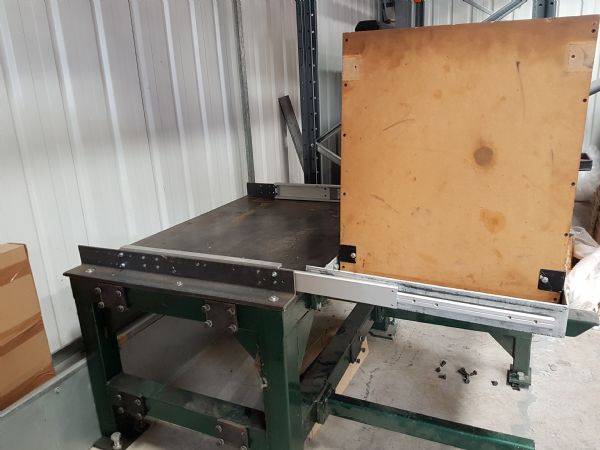

8027被间隔1000mm并测试到20,000循环。在550mm长, 全展时的安全工作负荷为320kg, 变形量为10mm, 操作力小于10kg。采用400kg测试1,000循环, 变形量增加到16mm, 操作力增高到16-20kg。

基于高强度的材质, 在两个测试进行期间, 导轨无任何横向偏移, 珠轨也无任何损伤。

本导轨的关键尺寸为库存品, 可快速发货。大量采购请容许8周生产时间, 或咨询业务最快交期。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4005.8027.0300300mm285mm250kg
4005.8027.0350350mm335mm260kg
4005.8027.0400400mm385mm270kg
4005.8027.0450450mm435mm280kg
4005.8027.0500500mm485mm300kg
4005.8027.0550550mm535mm320kg
4005.8027.0600600mm585mm330kg
4005.8027.0650650mm635mm315kg
4005.8027.0700700mm685mm300kg
4005.8027.0750750mm735mm290kg
4005.8027.0800800mm785mm280kg
4005.8027.0850850mm835mm270kg
4005.8027.0900900mm885mm260kg
4005.8027.0950950mm935mm250kg
4005.8027.10001000mm985mm240kg
4005.8027.12001200mm1185mm210kg
4005.8027.15001500mm1485mm150kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

4005.8027 2D -

Ultio产品宣传册 -

铝合金材质规格表

8027 length 300mm- 3D STEP FILE -
4005.8027.0300

8027 length 350mm- 3D STEP FILE -
4005.8027.0350

8027 length 400mm- 3D STEP FILE -
4005.8027.0400

8027 length 450mm- 3D STEP FILE -
4005.8027.0450

8027 length 500mm- 3D STEP FILE -
4005.8027.0500

8027 length 550mm- 3D STEP FILE -
4005.8027.0550

8027 length 600mm- 3D STEP FILE -
4005.8027.0600

8027 length 650mm- 3D STEP FILE -
4005.8027.0650

8027 length 700mm- 3D STEP FILE -
4005.8027.0700

8027 length 750mm- 3D STEP FILE -
4005.8027.0750

8027 length 800mm- 3D STEP FILE -
4005.8027.0800

8027 length 850mm- 3D STEP FILE -
4005.8027.0850

8027 length 900mm- 3D STEP FILE -
4005.8027.0900

8027 length 950mm- 3D STEP FILE -
4005.8027.0950

8027 length 1000mm- 3D STEP FILE -
4005.8027.1000

8027 length 1200mm- 3D STEP FILE -
4005.8027.1200

8027 length 1500mm- 3D STEP FILE -
4005.8027.1500


4005.8027

金融设备

点钞机, 银行内家具及其他电子设备

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

机械制造

特殊作业机械和机台护栏的设计结构。 Saibo硬化伸缩滑轨的品质优良且价格具竞争力，同时提供了超出机械所需的超长使用寿命。

普遍应用

线性的设计和规格搭配伸缩滑轨的结构，应用于专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备。

在此类工业应用中，可靠度和耐用性是关键要求。当与工厂自动化结合时，运动精度也至关重要。我们的高端产品系列标示的负载能力代表以变形量小于滑轨长度1%的条件下滑轨能承受之最大重量，这是一个比其他普遍测量滑轨负载能力还更高的标准。借此，我们的客户总是依赖着Sliding Systems产品的耐用性及强度。

我们的产品系列还包括采用超高精度的轴承滚轮运行的导轨系统，配备自动调心之滑块。

与您的工程团队共事时，我们的设计团队能够提供全数组件。

航空座椅

研发自我们的工程团队, 我们制造应用在航空座椅的滑轨系统。全 Radial系列 航天滑轨皆配有交叉滚子轴承以对抗G力。

其中 5220 Radial导轨 (140-154kg/对) 是由高硬度铝合金制成, 在严苛的航天测试条件中大幅胜出一般钢珠滑轨。

T6级的航天铝合金滑轨本身珠轨经过特殊精密加工处理。表面为黑色阳极硬化处理, 其他表面处理也可按需求提供。

交叉滚子滑轨的轴承为精密硬化钢, 表面镀铬。如设计须强调轻量化, 轴承也可用Delrin取代。

采用7075-T6铝合金以达到轻量化高负载的目的, 达到洛氏硬度A级和极限降伏572Mpa。

长度450mm延展480mm的座椅滑轨负载100kg被独立测试至60,000次循环, 更通过其他更严苛的航天座椅测试。

收纳系统

在飞机内打造收纳系统, 所有对象都必须轻量化。我们的 Radial – 钢珠滑轨 系列是由紧实且轻量化的高等铝合金制成, 适合应用在机内厨柜, 抽出式收纳抽屉…等等。

轨道产业


从火车底部安装的抽出式蓄电池箱, 到高频率开关的火车门, 以及有逐年增长趋势的座椅系统。
Sliding Systems都具备合适的产品套用。


蓄电池箱

应用在蓄电池箱的滑轨需要具备极端的强度, 滑轨组件必须同蓄电池箱为一体, 通过冲击测试。

同时, 随着火车朝着高速列车的趋势发展, 蓄电池箱导轨必须被挑战承受巨大的动态负载以符合标准。

蓄电池箱在长期使用过后也有可能容纳易腐蚀的气体, 因此小心的选择规格和表面处理被视为重要的一环。

尽管火车的悬吊系统日新月异, 使用滚轮来抽出蓄电池的方式还是会受到震动和冲击的影响而故障, 这让抗冲击滑轨成为最适合蓄电池箱的解决方案。

车门系统

运用在车门系统的滑轨必须能够承受动态负载及符合冲击测试标准。 同时, 滑轨必须运作稳定并具备在极高的使用频率下鲜少需要维修。一般地铁的车门在一小时内至少开关20次, 滑轨须能够持续承受此频率至到运输系统寿命终结。

滑轨的钢珠及珠轨必须经过硬化处理以承受如此高的使用频率, 一方面也避免腐蚀问题。碳钢滑轨也表现较高的耐用度, 在长时间使用下碳钢滑轨比较不易像冷轧滑轨一样产生永久变形。

座椅系统

随着铁路技术的日益进步, 火车上渐渐开始供应乘客可调整式的头等/商务舱座椅。简单, 耐用, 低维修频率是座椅滑轨应用在轨道车辆的关键要素。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


餐饮设备

不论你想从车体滑出户外厨房或烤肉架, 甚至迷你冰箱，我们都能够提供你合适的选择。

移动家具

从滑动座椅, 滑出式床铺到抽出式餐桌, 大多时候露营爱好者对于自己的露营车充满了创意。吉士孚致力于供应重型滑轨帮助你实现宝贵的设计, 在无需支撑架的情况下将器具/设备滑进滑出, 东西不落地。

空间延展

我们供应极端载重滑轨支持工程师打造露营车体空间延展功能。

汽车制造厂

用于产线零件补给载具和零件搬运系统的伸缩滑轨及线性轨道。

自动化产线

运用在需要承受密集反复滑动的自动化产线, 滑轨必须具备应对局部磨耗的抗性, 和在高加速度操作下的产品耐用度。

人工产线

组装线旁的零件配送和搬运工作台。

我们广泛的产品给予工程师良好的优势在空间有限的产线旁边设计出搬运不规则形零件和半成品的收纳系统。

正确的选择滑轨规格可以最大化空间运用和生产效率, 同时适应在时间敏感的组装环境中有效的为效率加分。

餐车

不论您需要打造小至咖啡机收纳抽屉, 大至军用机动部属餐车, 我们都能够为您建议合适的滑轨。

以我们经营超过30年的经验，着手过跨足各类活动餐车, 车种涵盖拖车、面包车...等等。

我们的特种车滑轨也能应用在全尺寸拖车的车体延展。

若你的应用需要轻量级滑轨, 我们可以提供冷轧或铝合金滑轨来达成要求。反之, 若是需要承受大重量的伸缩装置, 我们也有荷重高达2000kg的碳钢滑轨系列来满足需求, 紧实且强壮的I型结构能够合适的应用在有震动与冲击的环境。

除了伸缩滑轨之外, 我们也提供固定管线和工具的零配件。

我们的 Fulterer系列 滑轨符合NSF食品规范, 能够直接安装在食物环境。

军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

消防

消防车辆上的器具, 设备, 零件收纳系统。

抽屉系统

滑轨支持300mm到2000mm长度的抽屉, 延展程度从抽屉闭合长度的50%到200%, 同时也能提供双向100%延展, 这让消防员可以从车体的任一侧快速&安全的将抽屉抽出并取得重要救援工具。

特殊收纳

我们的强化型重型滑轨可以理想的应用在一些特殊的用途, 一系列强壮的I型结构消防车滑轨可以承受巨大的扭力挑战，像是车体扩展等等应用。

托盘系统

经过指定型号的广泛测试，我们的滑轨长期被数个英国领先的车体收纳系统整合商使用。这些滑动托盘系统用以装载帮浦, 发电机, 工具…等等。

抽屉把手锁系统, 可让抽屉在闭合&开启时牢靠锁住, 保障消防车在行进间或斜坡路面的人员安全。
