4005.7055 (315-387kg)

4005.7055 (伸缩导轨) - 7055 (315-387kg) ULTIO系列 120%超行程延展 碳钢/不锈钢珠

7055是ULTIO系列的其中一个款式, 是运用精良技术制造的产品, 采用高等材质碳钢, 厚实冷轧钢板及不锈钢珠制造而成。

ULTIO 7055及7050为相同款式, 但延展程度调整成120%。这是一个特殊且无成本的服务, 为了帮助消防员完全抽出帮浦/发电机并方便让4人抬起的目的而设计。所有安装孔位皆与7050相同, 不同的地方是将珠槽长度缩短以达成超延展。

规格细节

安装间隙: 26mm
高度: 75mm
闭合长度: 300-1000mm
延展长度: 360-1200mm
最大载重: 315-387 kg/pair
滑轨节数: 3
延展程度: Total
材质: C45 Steel + SPCC
抗震动性: 8

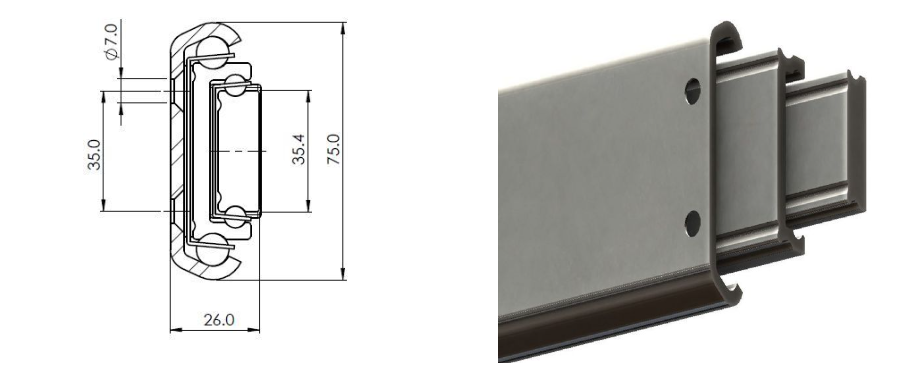

规格图

适合应用于:

  • 金融 – 自动提款机 – ATM
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 家具 – 建筑 & 滑动组件
  • 机台制造 – 特殊操作机台
  • 汽车厂 – 机台
  • 露营车 – 收纳 & 滑动抽屉
  • 特种车辆 – 商用车 & 救护车
  • 火车 – 蓄电池箱 – 车门 – 座椅


7055是ULTIO系列的其中一个款式, 是运用精良技术制造的产品, 采用高等材质碳钢, 厚实冷轧钢板及不锈钢珠制造而成。我们对ULTIO系列进行了产能投资, 能够完全颠覆旧有重型冷拉钢的制造方式, 并且架设了库存计划, 进而将这系列导轨以更高质量且更具竞争力的价格在市场呈现。

ULTIO 7055及7050为相同款式, 但延展程度调整成120%。这是一个特殊且无成本的服务, 为了帮助消防员完全抽出帮浦/发电机并方便让4人抬起的目的而设计。所有安装孔位皆与7050相同, 不同的地方是将珠槽长度缩短以达成超延展。

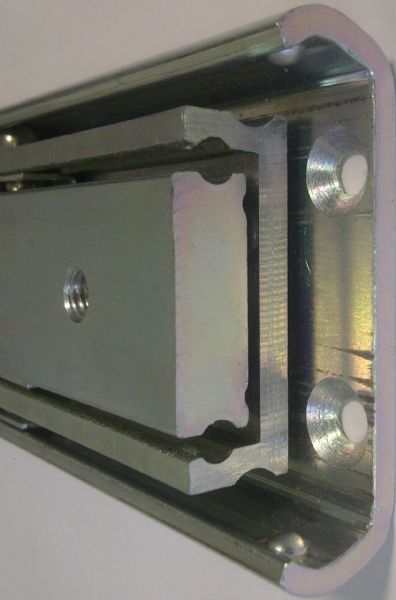

7055导轨是由专业冷拉钢S45C材质制造而成, 珠轨配有些微预压, 表面为工业电镀锌。钢珠及珠槽皆由不锈钢304材质制成以增强导轨的抗腐蚀能力。导轨长600mm在延展时的载重能力为387kg/对。ULTIO全系列导轨皆可直接替换欧洲其他厂家制造的相似款式, 优势为更高质量且价格更具竞争力。

7055每公尺重9kg。

ULTIO 7055被间隔1000mm并测试到10,000循环。导轨在550mm长可以延展660mm, 全展时的安全工作负荷为378kg, 变形量为22mm, 操作力为20-25kg。采用500kg测试1,000循环, 变形量增加到14mm, 操作力增高到25-30kg。基于高强度的结构体与材质, 在两个测试进行期间, 导轨无任何横向偏移, 珠轨也无任何损伤。我们不建议让导轨承受超过标榜的重量。

本导轨的关键尺寸为库存品, 可快速发货。大量采购请容许8周生产时间, 或咨询业务最快交期。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4005.7055 .0300300mm360mm324kg
4005.7055 .0350350mm420mm342kg
4005.7055 .0400400mm480mm351kg
4005.7055 .0450450mm540mm360kg
4005.7055 .0500500mm600mm369kg
4005.7055 .0550550mm660mm378kg
4005.7055 .0600600mm720mm387kg
4005.7055 .0650650mm780mm378kg
4005.7055 .0700700mm840mm369kg
4005.7055 .0750750mm900mm360kg
4005.7055 .0800800mm960mm351kg
4005.7055 .0850850mm1020mm342kg
4005.7055 .0900900mm1080mm333kg
4005.7055 .0950950mm1140mm324kg
4005.7055 .10001000mm1200mm315kg
