4015.SDTSB50 (126-294kg)

4015.SDTSB050 (伸缩滑轨) - SDTSB-50 (126-294kg) 双向全行程延展 不锈钢316L

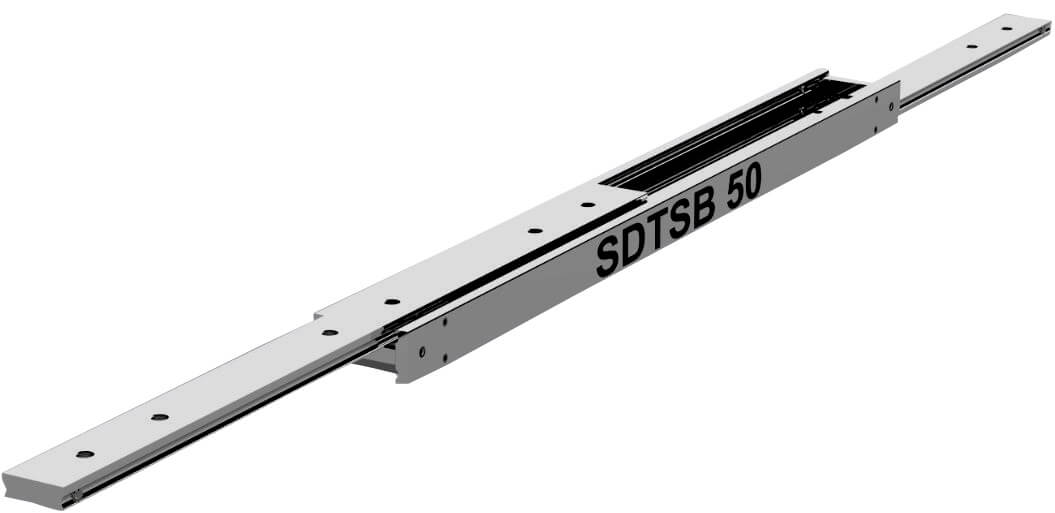

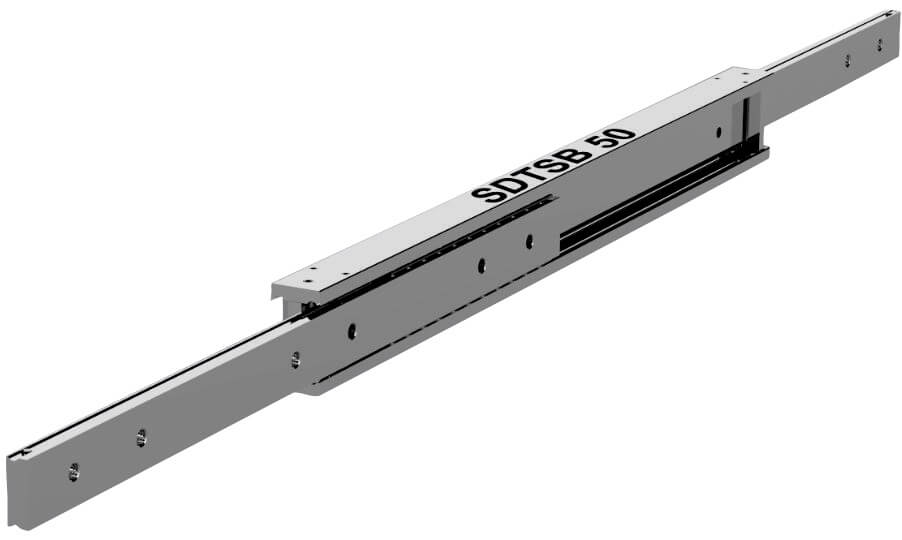

SDTSB-50是一款可向前向后完全延展的坚固伸缩导轨, 设计在导轨本身的特殊摆片机件使得内外轨能够按顺序且流畅的双向滑移。适合应用于连通车体两侧的抽屉。本款导轨双向行程100%, 载重能力126-294kg/对, 导轨在550mm长可以向前向后延展550mm, 载重达到287kg。

规格细节

安装间隙: 30mm
高度: 50mm
闭合长度: 200-1600mm
延展长度: 200-1600mm
最大载重: 126-294 kg/pair
滑轨节数: 3
延展程度: Total
材质: Stainless Steel 316L
抗震动性: 8

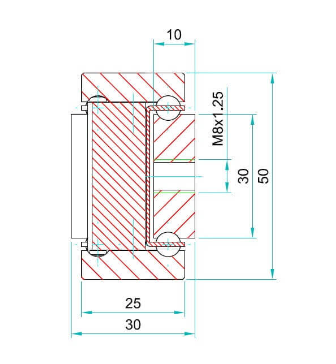

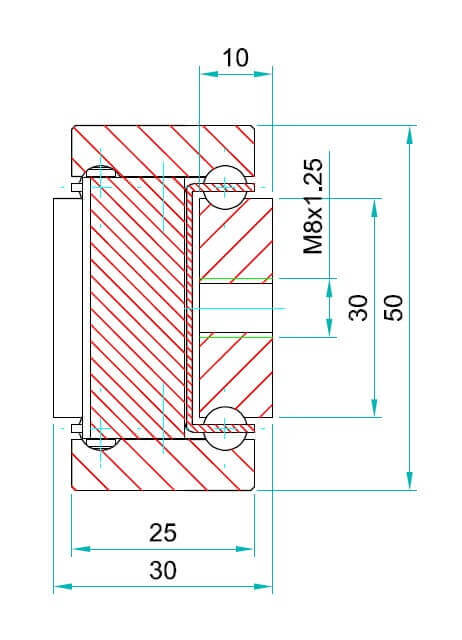

规格图

适合应用于:

  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 汽车厂 – 机台
  • 露营车 – 收纳 & 滑动抽屉
  • 特种车辆 – 商用车 & 救护车


SDTSB-50是一款可向前向后完全延展的坚固伸缩导轨, 设计在导轨本身的特殊摆片机件使得内外轨能够按顺序且流畅的双向滑移。适合应用于连通车体两侧的抽屉。本款导轨双向行程100%, 载重能力126-294kg/对, 导轨在550mm长可以向前向后延展550mm, 载重达到287kg。

由三节不锈钢316L制成, 并装配珠槽及钢珠。导轨具备相当好的抗震抗冲击性能, 因此适合安装于在易腐蚀环境的火车电池箱、发电机座、货柜空间。钢梁、珠槽和钢珠均采用奥氏体不锈钢316L (1.4404)制造。螺栓和档销则采用奥氏体304 (1.4301)制成，以达到全面性抗腐蚀效果。如有需求，还可以依据更高的订购数量要求定制全316L产品。奥氏体不锈钢316L具有非常低的电磁特征，因此非常适合于国防应用。

受惠于工字梁结构的高强度, 本款导轨采用在展开时能够提供强大的刚性, 使其成为动态应用的绝佳选择。与许多其他由冷轧C型钢制成的导轨不同。导轨无使用任何塑料部件, 因此适合用于极端温度环境。

我们不建议将标准品SDTSB导轨应用于机械取放物设备或穿梭车，在进行工厂校调适应和客户实际应用测试核可前我们无法承诺生产, 此导轨受限于最大运行速度< 0.3m/s。

我们的 SAIBO TDB-43LK双向导轨 专为机械取放物设备及穿梭车而设计, 最大运行速度可达0.8m/s。相较于欧洲其他竞品, 更具价格竞争力。

SDTSB-50导轨也可以安装在短轴上使用(平躺), 但负载能力将会下降60~80%。单支SDTSB-50导轨每公尺重8.92kg。

请容许4-5周生产时间，或与我们订定库存计划。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4015.SDTSB050.0200200mm200mm238kg
4015.SDTSB050.0250250mm250mm245kg
4015.SDTSB050.0300300mm300mm252kg
4015.SDTSB050.0350350mm350mm259kg
4015.SDTSB050.0400400mm400mm266kg
4015.SDTSB050.0450450mm450mm273kg
4015.SDTSB050.0500500mm500mm280kg
4015.SDTSB050.0550550mm550mm287kg
4015.SDTSB050.0600600mm600mm294kg
4015.SDTSB050.0650650mm650mm287kg
4015.SDTSB050.0700700mm700mm280kg
4015.SDTSB050.0750750mm750mm273kg
4015.SDTSB050.0800800mm800mm266kg
4015.SDTSB050.0850850mm850mm259kg
4015.SDTSB050.0900900mm900mm252kg
4015.SDTSB050.0950950mm950mm245kg
4015.SDTSB050.10001000mm1000mm238kg
4015.SDTSB050.10501050mm1050mm231kg
4015.SDTSB050.11001100mm1100mm224kg
4015.SDTSB050.11501150mm1150mm217kg
4015.SDTSB050.12001200mm1200mm203kg
4015.SDTSB050.12501250mm1250mm196kg
4015.SDTSB050.13001300mm1300mm189kg
4015.SDTSB050.13501350mm1350mm182kg
4015.SDTSB050.14001400mm1400mm175kg
4015.SDTSB050.14501450mm1450mm161kg
4015.SDTSB050.15001500mm1500mm140kg
4015.SDTSB050.15501550mm1550mm133kg
4015.SDTSB050.16001600mm1600mm126kg
