4015.ADTSB70 (105-320kg)

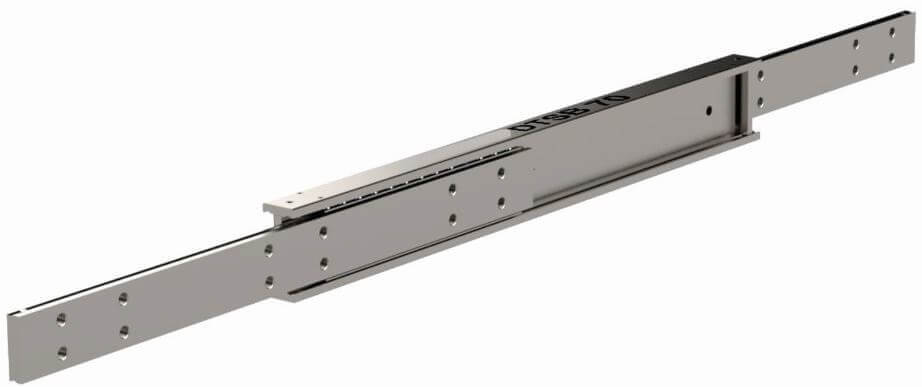

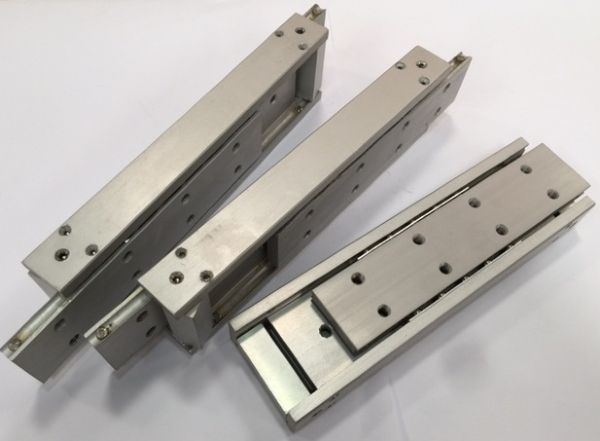

4015.ADTSB070 (伸缩滑轨) - ADTSB-70 (105-320kg) 双向全行程延展 铝合金6082-T6

此为一系列使用6082-T6铝合金及不锈钢珠制成的重型导轨。藉由我们标准化的铣削挤型材工艺，我们能够供应大部分铝牌号的导轨。特别是适用于正确选择材料会影响性能的军事及航天应用。

此为一款高质量、运行平稳、全行程延展的导轨，滚珠轨道经过精密切削并配有预压。导轨表面处理可供选择。钢珠、保持架、限位块皆为不锈钢材质以达到全面耐腐蚀特性。

规格细节

安装间隙: 32mm
高度: 70mm
闭合长度: 200-2000mm
延展长度: 200-2000mm
最大载重: 105-320 kg/pair
滑轨节数: 3
延展程度: Bi-Directional
材质: Anodised aluminium 6082
抗震动性: 4

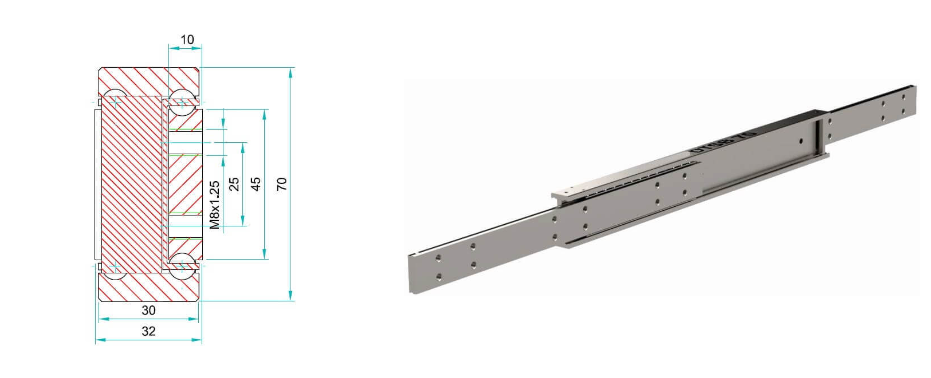

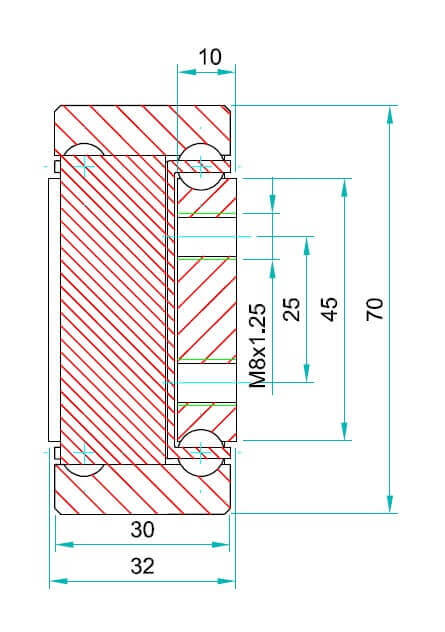

规格图

适合应用于:

  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 汽车厂 – 机台
  • 露营车 – 收纳 & 滑动抽屉
  • 特种车辆 – 商用车 & 救护车


此为一系列使用6082-T6铝合金及不锈钢珠制成的重型导轨。藉由我们标准化的铣削挤型材工艺，我们能够供应大部分铝牌号的导轨。特别是适用于正确选择材料会影响性能的军事及航天应用。

此为一款高质量、运行平稳、全行程延展的导轨，滚珠轨道经过精密切削并配有预压。导轨表面处理可供选择。钢珠、保持架、限位块皆为不锈钢材质以达到全面耐腐蚀特性。

重量轻巧的 ADTSB-70 导轨在长度600mm的负载为 330kg。 导轨设计用于双向全行程，得益于导轨内部摆片机构固定及释放轨道。唯有第二节轨道摆片被释放时第一节轨道才能完全延伸。

在投入生产之前，我们不建议在没有工厂调整和客户现场测试的情况下，将标准 ADTSB 导轨用于精确的机器人取放物设备或高速穿梭车。导轨运行速度限制在 <0.3m/s。

我们的 Saibo系列 TDB-43LK双向导轨 即是设计用于自动化取物用途，操作速度可达0.8m/s。规格可直接与欧洲他牌置换并更具价格竞争力。

这是一个非常坚固的铝制导轨，得益于活动的工字钢有助于减少伸展过程中的扭矩。ADTSB 经常被指定用于海上和空中的国防应用，可与钢制竞品完全互换。导轨表面标准阳极处理，请咨询我们的工程师以了解其他可用的表面处理。单支 ADTSB-70 每公尺重 5.40kg。

请容许3-4周生产时间，或与我们订定库存计划。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4015.ADTSB70.0200200mm200mm240kg
4015.ADTSB70.0250250mm250mm250kg
4015.ADTSB70.0300300mm300mm260kg
4015.ADTSB70.0350350mm350mm270kg
4015.ADTSB70.0400400mm400mm280kg
4015.ADTSB70.0450450mm450mm290kg
4015.ADTSB70.0500500mm500mm300kg
4015.ADTSB70.0550550mm550mm315kg
4015.ADTSB70.0600600mm600mm330kg
4015.ADTSB70.0650650mm650mm320kg
4015.ADTSB70.0700700mm700mm310kg
4015.ADTSB70.0750750mm750mm300kg
4015.ADTSB70.0800800mm800mm290kg
4015.ADTSB70.0850850mm850mm280kg
4015.ADTSB70.0900900mm900mm270kg
4015.ADTSB70.0950950mm950mm260kg
4015.ADTSB70.10001000mm1000mm250kg
4015.ADTSB70.10501050mm1050mm240kg
4015.ADTSB70.11001100mm1100mm230kg
4015.ADTSB70.11501150mm1150mm220kg
4015.ADTSB70.12001200mm1200mm210kg
4015.ADTSB70.12501250mm1250mm200kg
4015.ADTSB70.13001300mm1300mm190kg
4015.ADTSB70.13501350mm1350mm180kg
4015.ADTSB70.14001400mm1400mm170kg
4015.ADTSB70.14501450mm1450mm160kg
4015.ADTSB70.15001500mm1500mm155kg
4015.ADTSB70.15501550mm1550mm150kg
4015.ADTSB70.16001600mm1600mm145kg
4015.ADTSB70.16501650mm1650mm140kg
4015.ADTSB70.17001700mm1700mm135kg
4015.ADTSB70.17501750mm1750mm130kg
4015.ADTSB70.18001800mm1800mm125kg
4015.ADTSB70.18501850mm1850mm120kg
4015.ADTSB70.19001900mm1900mm115kg
4015.ADTSB70.19501950mm1950mm110kg
4015.ADTSB70.20002000mm2000mm105kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

技术 & 保养资讯

ADTSB70 length 200mm- 3D STEP FILE -
ADTSB-70-200

ADTSB70 length 250mm- 3D STEP FILE -
ADTSB-70-250

ADTSB70 length 300mm- 3D STEP FILE -
ADTSB-70-300

ADTSB70 length 350mm- 3D STEP FILE -
ADTSB-70-350

ADTSB70 length 400mm- 3D STEP FILE -
ADTSB-70-400

ADTSB70 length 450mm- 3D STEP FILE -
ADTSB-70-450

ADTSB70 length 500mm- 3D STEP FILE -
ADTSB-70-500

ADTSB70 length 550mm- 3D STEP FILE -
ADTSB-70-550

ADTSB70 length 600mm- 3D STEP FILE -
ADTSB-70-600

ADTSB70 length 650mm- 3D STEP FILE -
ADTSB-70-650

ADTSB70 length 700mm- 3D STEP FILE -
ADTSB-70-700

ADTSB70 length 750mm- 3D STEP FILE -
ADTSB-70-750

ADTSB70 length 800mm- 3D STEP FILE -
ADTSB-70-800

ADTSB70 length 850mm- 3D STEP FILE -
ADTSB-70-850

ADTSB70 length 900mm- 3D STEP FILE -
ADTSB-70-900

ADTSB70 length 950mm- 3D STEP FILE -
ADTSB-70-950

ADTSB70 length 1000mm- 3D STEP FILE -
ADTSB-70-1000

ADTSB70 length 1050mm- 3D STEP FILE -
ADTSB-70-1050

ADTSB70 length 1100mm- 3D STEP FILE -
ADTSB-70-1100

ADTSB70 length 1150mm- 3D STEP FILE -
ADTSB-70-1150

ADTSB70 length 1200mm- 3D STEP FILE -
ADTSB-70-1200

ADTSB70 length 1250mm- 3D STEP FILE -
ADTSB-70-1250

ADTSB70 length 1300mm- 3D STEP FILE -
ADTSB-70-1300

ADTSB70 length 1350mm- 3D STEP FILE -
ADTSB-70-1350

ADTSB70 length 1400mm- 3D STEP FILE -
ADTSB-70-1400

ADTSB70 length 1450mm- 3D STEP FILE -
ADTSB-70-1450

ADTSB70 length 1500mm- 3D STEP FILE -
ADTSB-70-1500

ADTSB70 length 1550mm- 3D STEP FILE -
ADTSB-70-1550

ADTSB70 length 1600mm- 3D STEP FILE -
ADTSB-70-1600

ADTSB70 length 1650mm- 3D STEP FILE -
ADTSB-70-1650

ADTSB70 length 1700mm- 3D STEP FILE -
ADTSB-70-1700

ADTSB70 length 1750mm- 3D STEP FILE -
ADTSB-70-1750

ADTSB70 length 1800mm- 3D STEP FILE -
ADTSB-70-1800

ADTSB70 length 1850mm- 3D STEP FILE -
ADTSB-70-1850

ADTSB70 length 1900mm- 3D STEP FILE -
ADTSB-70-1900

ADTSB70 length 1950mm- 3D STEP FILE -
ADTSB-70-1950

ADTSB70 length 2000mm- 3D STEP FILE -
ADTSB-70-2000

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


餐饮设备

不论你想从车体滑出户外厨房或烤肉架, 甚至迷你冰箱，我们都能够提供你合适的选择。

移动家具

从滑动座椅, 滑出式床铺到抽出式餐桌, 大多时候露营爱好者对于自己的露营车充满了创意。吉士孚致力于供应重型滑轨帮助你实现宝贵的设计, 在无需支撑架的情况下将器具/设备滑进滑出, 东西不落地。

空间延展

我们供应极端载重滑轨支持工程师打造露营车体空间延展功能。

汽车制造厂

用于产线零件补给载具和零件搬运系统的伸缩滑轨及线性轨道。

自动化产线

运用在需要承受密集反复滑动的自动化产线, 滑轨必须具备应对局部磨耗的抗性, 和在高加速度操作下的产品耐用度。

人工产线

组装线旁的零件配送和搬运工作台。

我们广泛的产品给予工程师良好的优势在空间有限的产线旁边设计出搬运不规则形零件和半成品的收纳系统。

正确的选择滑轨规格可以最大化空间运用和生产效率, 同时适应在时间敏感的组装环境中有效的为效率加分。

餐车

不论您需要打造小至咖啡机收纳抽屉, 大至军用机动部属餐车, 我们都能够为您建议合适的滑轨。

以我们经营超过30年的经验，着手过跨足各类活动餐车, 车种涵盖拖车、面包车...等等。

我们的特种车滑轨也能应用在全尺寸拖车的车体延展。

若你的应用需要轻量级滑轨, 我们可以提供冷轧或铝合金滑轨来达成要求。反之, 若是需要承受大重量的伸缩装置, 我们也有荷重高达2000kg的碳钢滑轨系列来满足需求, 紧实且强壮的I型结构能够合适的应用在有震动与冲击的环境。

除了伸缩滑轨之外, 我们也提供固定管线和工具的零配件。

我们的 Fulterer系列 滑轨符合NSF食品规范, 能够直接安装在食物环境。

军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

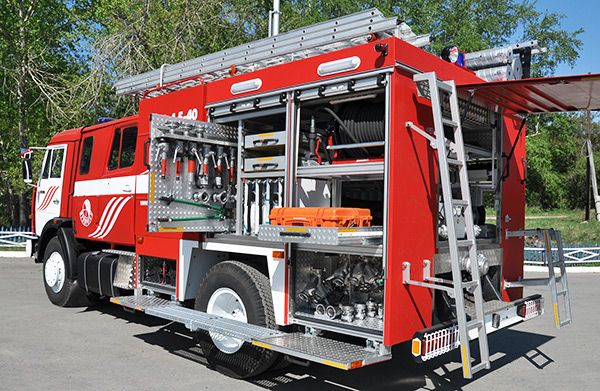

消防
