4015.ADTSB40 (35-125kg)

4015.ADTSB040 (伸缩滑轨) - ADTSB-40 (35-125kg) 双向全行程延展 铝合金6082-T6

此为一系列使用6082-T6铝合金及不锈钢珠制成的重型导轨。藉由我们标准化的铣削挤型材工艺，我们能够供应大部分铝牌号的导轨。特别是适用于正确选择材料会影响性能的军事及航天应用。

此为一款高质量、运行平稳、全行程延展的导轨，滚珠轨道经过精密切削并配有预压。导轨表面处理可供选择。钢珠、保持架、限位块皆为不锈钢材质以达到全面耐腐蚀特性。

规格细节

安装间隙: 24mm
高度: 40mm
闭合长度: 200-1500mm
延展长度: 200-1500mm
最大载重: 35-125 kg/pair
滑轨节数: 3
延展程度: Bi-Directional
材质: Anodised aluminium 6082
抗震动性: 4

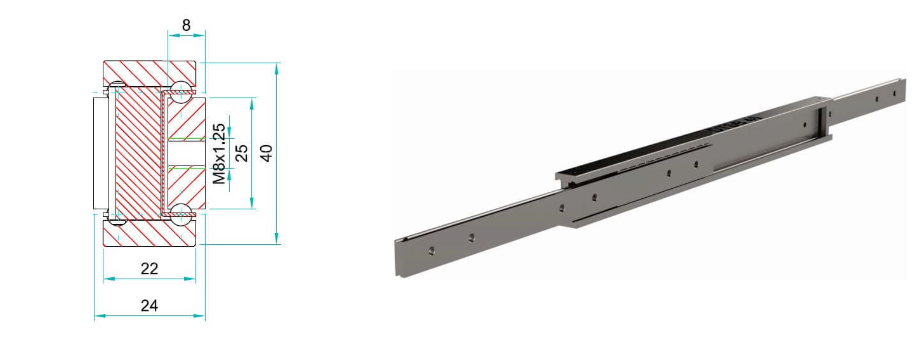

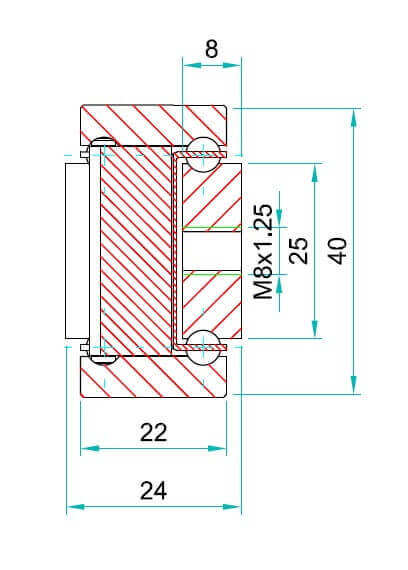

规格图

适合应用于:

  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 汽车厂 – 机台
  • 露营车 – 收纳 & 滑动抽屉
  • 特种车辆 – 商用车 & 救护车


此为一系列使用6082-T6铝合金及不锈钢珠制成的重型导轨。藉由我们标准化的铣削挤型材工艺，我们能够供应大部分铝牌号的导轨。特别是适用于正确选择材料会影响性能的军事及航天应用。

此为一款高质量、运行平稳、全行程延展的导轨，滚珠轨道经过精密切削并配有预压。导轨表面处理可供选择。钢珠、保持架、限位块皆为不锈钢材质以达到全面耐腐蚀特性。

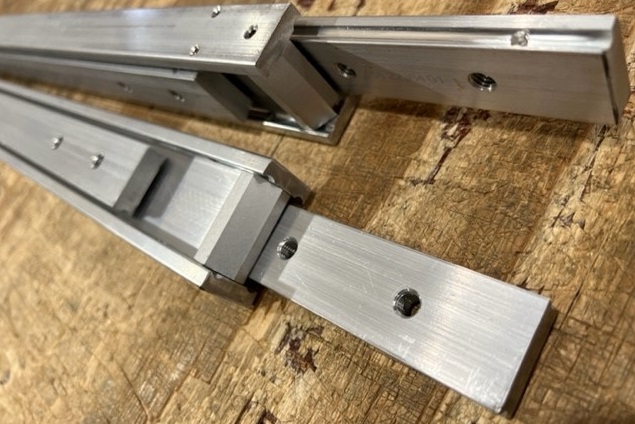

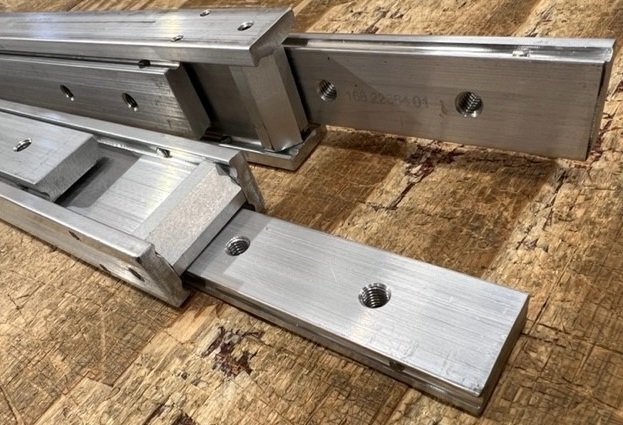

重量轻巧的 ADTSB-40 导轨在长度600mm的负载为 125kg。 导轨设计用于双向全行程，得益于导轨内部摆片机构固定及释放轨道。唯有第二节轨道摆片被释放时第一节轨道才能完全延伸。

在投入生产之前，我们不建议在没有工厂调整和客户现场测试的情况下，将标准 ADTSB 导轨用于精确的机器人取放物设备或高速穿梭车。导轨运行速度限制在 <0.3m/s。

我们的 Saibo系列 TDB-43LK双向导轨 即是设计用于自动化取物用途，操作速度可达0.8m/s。规格可直接与欧洲他牌置换并更具价格竞争力。

藉由活动的工字钢强化，这使得此非常紧凑的设计可用于通常只有两节式导轨适合的飞机座椅和双向抽屉等应用。导轨表面标准阳极处理，请咨询我们的工程师以了解其他可用的表面处理。单支 ADTSB-40 每公尺重 2.24kg。

请容许3-4周生产时间，或与我们订定库存计划。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4015.ADTSB40.0200200mm200mm85kg
4015.ADTSB40.0250250mm250mm90kg
4015.ADTSB40.0300300mm300mm95kg
4015.ADTSB40.0350350mm350mm100kg
4015.ADTSB40.0400400mm400mm105kg
4015.ADTSB40.0450450mm450mm110kg
4015.ADTSB40.0500500mm500mm115kg
4015.ADTSB40.0550550mm550mm120kg
4015.ADTSB40.0600600mm600mm125kg
4015.ADTSB40.0650650mm650mm120kg
4015.ADTSB40.0700700mm700mm115kg
4015.ADTSB40.0750750mm750mm110kg
4015.ADTSB40.0800800mm800mm105kg
4015.ADTSB40.0850850mm850mm100kg
4015.ADTSB40.0900900mm900mm95kg
4015.ADTSB40.0950950mm950mm90kg
4015.ADTSB40.10001000mm1000mm85kg
4015.ADTSB40.10501050mm1050mm80kg
4015.ADTSB40.11001100mm1100mm75kg
4015.ADTSB40.11501150mm1150mm70kg
4015.ADTSB40.12001200mm1200mm65kg
4015.ADTSB40.12501250mm1250mm60kg
4015.ADTSB40.13001300mm1300mm55kg
4015.ADTSB40.13501350mm1350mm50kg
4015.ADTSB40.14001400mm1400mm45kg
4015.ADTSB40.14501450mm1450mm40kg
4015.ADTSB40.15001500mm1500mm35kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

技术 & 保养资讯

ADTSB40 length 200mm- 3D STEP FILE -
ADTSB-40-200

ADTSB40 length 250mm- 3D STEP FILE -
ADTSB-40-250

ADTSB40 length 300mm- 3D STEP FILE -
ADTSB-40-300

ADTSB40 length 350mm- 3D STEP FILE -
ADTSB-40-350

ADTSB40 length 400mm- 3D STEP FILE -
ADTSB-40-400

ADTSB40 length 450mm- 3D STEP FILE -
ADTSB-40-450

ADTSB40 length 500mm- 3D STEP FILE -
ADTSB-40-500

ADTSB40 length 550mm- 3D STEP FILE -
ADTSB-40-550

ADTSB40 length 600mm- 3D STEP FILE -
ADTSB-40-600

ADTSB40 length 650mm- 3D STEP FILE -
ADTSB-40-650

ADTSB40 length 700mm- 3D STEP FILE -
ADTSB-40-700

ADTSB40 length 750mm- 3D STEP FILE -
ADTSB-40-750

ADTSB40 length 800mm- 3D STEP FILE -
ADTSB-40-800

ADTSB40 length 850mm- 3D STEP FILE -
ADTSB-40-850

ADTSB40 length 900mm- 3D STEP FILE -
ADTSB-40-900

ADTSB40 length 950mm- 3D STEP FILE -
ADTSB-40-950

ADTSB40 length 1000mm- 3D STEP FILE -
ADTSB-40-1000

ADTSB40 length 1050mm- 3D STEP FILE -
ADTSB-40-1050

ADTSB40 length 1100mm- 3D STEP FILE -
ADTSB-40-1100

ADTSB40 length 1150mm- 3D STEP FILE -
ADTSB-40-1150

ADTSB40 length 1200mm- 3D STEP FILE -
ADTSB-40-1200

ADTSB40 length 1250mm- 3D STEP FILE -
ADTSB-40-1250

ADTSB40 length 1300mm- 3D STEP FILE -
ADTSB-40-1300

ADTSB40 length 1350mm- 3D STEP FILE -
ADTSB-40-1350

ADTSB40 length 1400mm- 3D STEP FILE -
ADTSB-40-1400

ADTSB40 length 1450mm- 3D STEP FILE -
ADTSB-40-1450

ADTSB40 length 1500mm- 3D STEP FILE -
ADTSB-40-1500

金融设备

点钞机, 银行内家具及其他电子设备

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

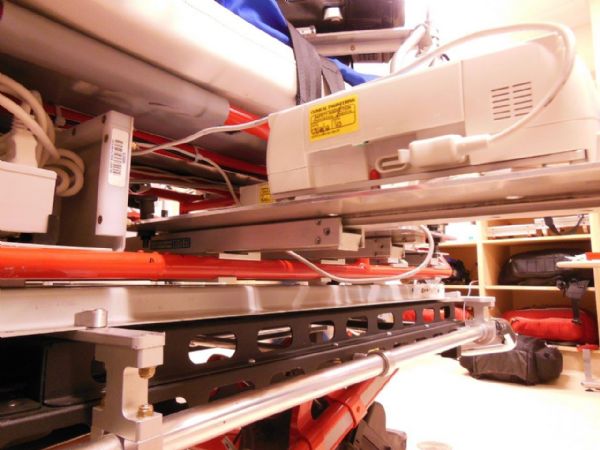

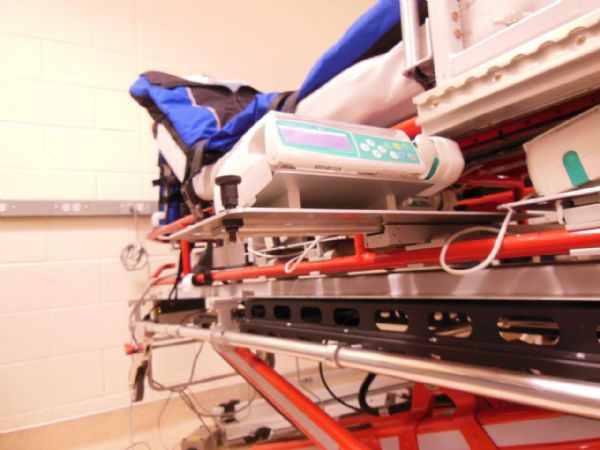

救护车辆
