SHJY.5117.2053.CONSLD (伸缩滑轨) 80-130kg/对

SHJY.5117.2053.CONSLD (伸缩滑轨) 80-130kg/对全行程延展

SHJY.5117.2053 为一款高质量、运行平稳、全行程延展的导轨，滚珠轨道经过精密切削并配有预压。钢珠、保持架、限位块皆为冷轧钢材质，经过盐雾测试，以达到全面耐腐蚀特性。导轨表面标准为阳极处理，如需其他表面处理请洽询我们的工程师。

此为一系列使用Q235佛山冷轧钢板制成的重型导轨。藉由我们标准化的铣削挤型材工艺，我们能够供应大部分Q235的导轨。特别是适用于正确选择材料会影响性能的军事及航天应用。

滑动标签以查看所有讯息

关键规格

规格细节

安装间隙:	19mm
高度:	53mm
闭合长度:	300-1000mm
延展长度:	300-1000mm
最大载重:	350-430 kg/pair
滑轨节数:	3
延展程度:	Total
材质:	Cold rolled steel Q235
抗震动性:	8

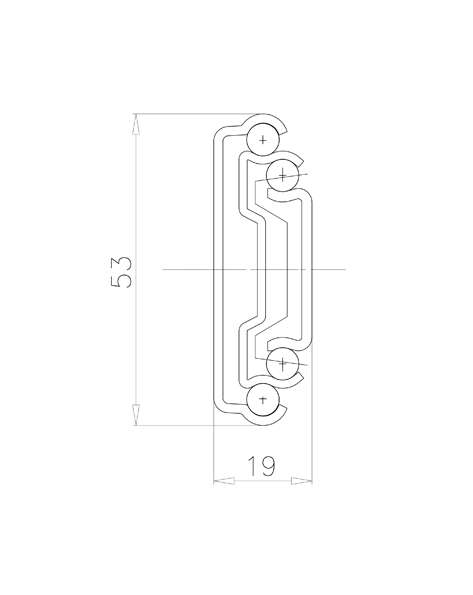

规格图

适合应用于:

金融 – 自动提款机 – ATM
国防 – 军机 – 舰艇 – 战斗车辆
消防 – 抽屉 – 托盘系统
餐车 – 收纳 & 滑动抽屉
家具 – 建筑 & 滑动组件
机台制造 – 特殊操作机台
汽车厂 – 机台
露营车 – 收纳 & 滑动抽屉
特种车辆 – 商用车 & 救护车
火车 – 蓄电池箱 – 车门 – 座椅

未标题-6jpg 未标题-2

SHJY.2053为一款高质量、运行平稳、全行程延展的导轨，滚珠轨道经过精密切削并配有预压。钢珠、保持架、限位块皆为冷轧钢材质，经过盐雾测试，以达到全面耐腐蚀特性。导轨表面标准为阳极处理，如需其他表面处理请洽询我们的工程师。

特点是重型滑轨，全抽出，不可分离和带可分离松脱闩

产品编号	闭合长度 (mm)	延展长度 (mm)	最大载重(kg)
5117.SHJY.2053.Q235.012	300	300	100
5117.SHJY.2053.Q235.014	350	350	110
5117.SHJY.2053.Q235.016	400	400	110
5117.SHJY.2053.Q235.018	450	450	110
5117.SHJY.2053.Q235.020	500	500	105
5117.SHJY.2053.Q235.022	550	550	100
5117.SHJY.2053.Q235.024	600	600	95
5117.SHJY.2053.Q235.026	650	650	90
5117.SHJY.2053.Q235.028	700	700	85
5117.SHJY.2053.Q235.030	750	750	80
5117.SHJY.2053.Q235.032	800	800	75
5117.SHJY.2053.Q235.034	850	850	70
5117.SHJY.2053.Q235.036	900	800	65
5117.SHJY.2053.Q235.038	950	950	60
5117.SHJY.2053.Q235.040	1000	1000	55

下载权限

您必须注册或登入以下载CAD及其他技术资料。

登入

PDF: 型录＆图纸
CAD & STEP

适用于以下应用

金融设备

点钞机, 银行内家具及其他电子设备

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

机械制造

特殊作业机械和机台护栏的设计结构。 Saibo硬化伸缩滑轨的品质优良且价格具竞争力，同时提供了超出机械所需的超长使用寿命。

普遍应用

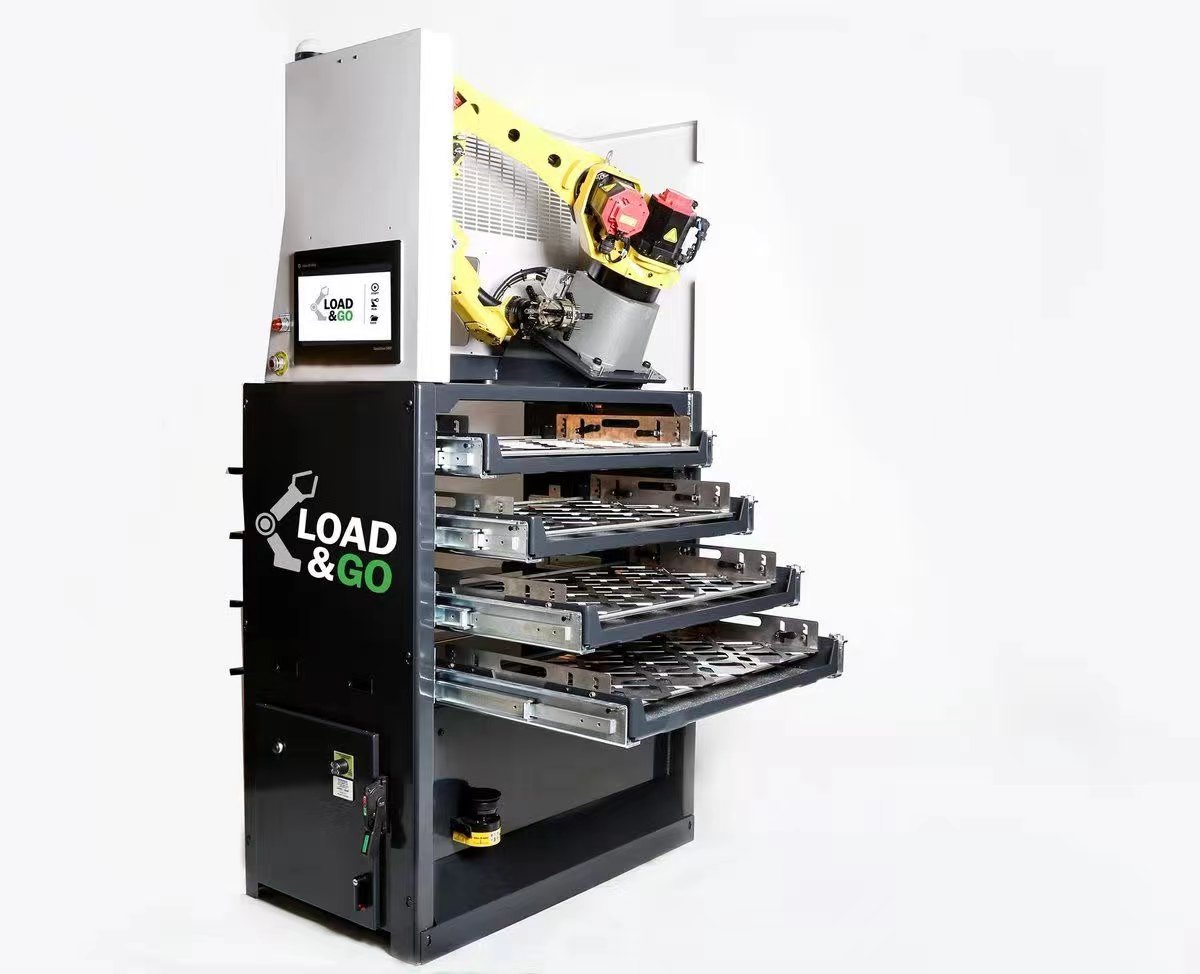

线性的设计和规格搭配伸缩滑轨的结构，应用于专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备。

在此类工业应用中，可靠度和耐用性是关键要求。当与工厂自动化结合时，运动精度也至关重要。我们的高端产品系列标示的负载能力代表以变形量小于滑轨长度1%的条件下滑轨能承受之最大重量，这是一个比其他普遍测量滑轨负载能力还更高的标准。借此，我们的客户总是依赖着Sliding Systems产品的耐用性及强度。

我们的产品系列还包括采用超高精度的轴承滚轮运行的导轨系统，配备自动调心之滑块。

与您的工程团队共事时，我们的设计团队能够提供全数组件。

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。

餐饮设备

不论你想从车体滑出户外厨房或烤肉架, 甚至迷你冰箱，我们都能够提供你合适的选择。

移动家具

从滑动座椅, 滑出式床铺到抽出式餐桌, 大多时候露营爱好者对于自己的露营车充满了创意。吉士孚致力于供应重型滑轨帮助你实现宝贵的设计, 在无需支撑架的情况下将器具/设备滑进滑出, 东西不落地。

空间延展

我们供应极端载重滑轨支持工程师打造露营车体空间延展功能。

汽车制造厂

用于产线零件补给载具和零件搬运系统的伸缩滑轨及线性轨道。

自动化产线

运用在需要承受密集反复滑动的自动化产线, 滑轨必须具备应对局部磨耗的抗性, 和在高加速度操作下的产品耐用度。

人工产线

组装线旁的零件配送和搬运工作台。

我们广泛的产品给予工程师良好的优势在空间有限的产线旁边设计出搬运不规则形零件和半成品的收纳系统。

正确的选择滑轨规格可以最大化空间运用和生产效率, 同时适应在时间敏感的组装环境中有效的为效率加分。

餐车

不论您需要打造小至咖啡机收纳抽屉, 大至军用机动部属餐车, 我们都能够为您建议合适的滑轨。

以我们经营超过30年的经验，着手过跨足各类活动餐车, 车种涵盖拖车、面包车...等等。

我们的特种车滑轨也能应用在全尺寸拖车的车体延展。

若你的应用需要轻量级滑轨, 我们可以提供冷轧或铝合金滑轨来达成要求。反之, 若是需要承受大重量的伸缩装置, 我们也有荷重高达2000kg的碳钢滑轨系列来满足需求, 紧实且强壮的I型结构能够合适的应用在有震动与冲击的环境。

除了伸缩滑轨之外, 我们也提供固定管线和工具的零配件。

我们的 Fulterer系列滑轨符合NSF食品规范, 能够直接安装在食物环境。

军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

消防

消防车辆上的器具, 设备, 零件收纳系统。

抽屉系统

滑轨支持300mm到2000mm长度的抽屉, 延展程度从抽屉闭合长度的50%到200%, 同时也能提供双向100%延展, 这让消防员可以从车体的任一侧快速&安全的将抽屉抽出并取得重要救援工具。

特殊收纳

我们的强化型重型滑轨可以理想的应用在一些特殊的用途, 一系列强壮的I型结构消防车滑轨可以承受巨大的扭力挑战，像是车体扩展等等应用。

托盘系统

经过指定型号的广泛测试，我们的滑轨长期被数个英国领先的车体收纳系统整合商使用。这些滑动托盘系统用以装载帮浦, 发电机, 工具…等等。

抽屉把手锁系统, 可让抽屉在闭合&开启时牢靠锁住, 保障消防车在行进间或斜坡路面的人员安全。
