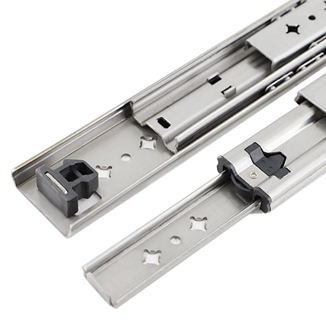

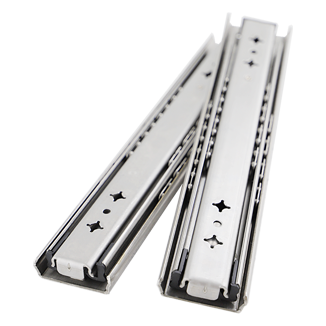

5117.SHJY.1053.SUS304(伸缩滑轨) (50-130kg/pair)

5117.SHJY.1053.SUS304(伸缩滑轨) (50-130kg) 100% 全行程延展 不锈钢304

    5117.SHJY53   系列随着我们制造工艺的精进已研发出了不锈钢版本。同时我们也能够弹性化的将同规格导轨置换成碳钢、铝合金材质以因应未来设计需求。

    本系列导轨皆由SUS304制成, 具备高标准的抗腐蚀能力来套用在极端环境(包括海上), SUS304给予导轨卓越的韧性, 以确保导轨在极低温环境也能展现良好刚性。高低温用油可因应需求做调整，导轨表面为电解抛光处理。


规格细节

安装间隙: 19mm
高度: 53mm
闭合长度: 250-1200mm
延展长度: 250-1200mm
最大载重: 50-130kg/pair
滑轨节数: 3
延展程度: Total
材质: SUS304
抗震动性: 10

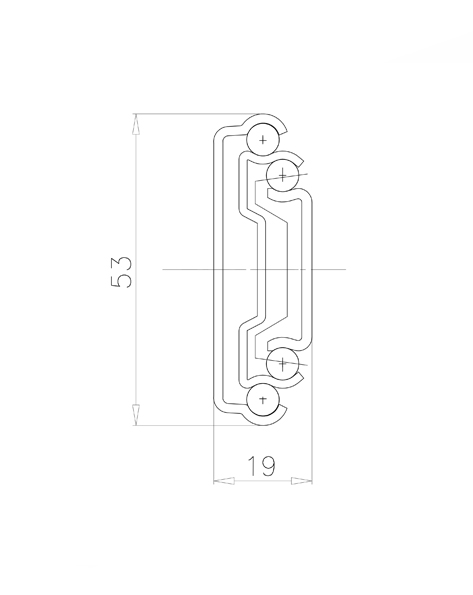

规格图

适合应用于:

  • 高荷重滑门 - 适用于全数领域
  • 机械制造 - 精准置物系统、运输设备
  • 安全护栏 - 滑动闸门或可延展的围栏系统。
  • 机器人技术 – 自动化应用
  • 特殊车辆 - 商用车和救援车、电池收纳、滑动天窗、滑门系统、滑动工具墙

未标题-6jpg  未标题-2

5117.JY53系列随着我们制造工艺的精进已研发出了不锈钢版本。同时我们也能够弹性化的将同规格导轨置换成碳钢、铝合金材质以因应未来设计需求。

本系列导轨皆由SUS304制成, 具备高标准的抗腐蚀能力来套用在极端环境(包括海上), SUS304给予导轨卓越的韧性, 以确保导轨在极低温环境也能展现良好刚性。高低温用油可因应需求做调整，导轨表面为电解抛光处理。

业界首创, Sliding Systems可以针对本系列为客户提供先进的FEA分析报告。这能帮助设计工程师精准计算尖峰负载, 变形量, 操作力道…等等。



产品编号闭合长度（mm）延展长度（mm）最大承载（kg）
5117.SHJY53304T.010250mm250mm95kg
5117.SHJY53304T.012300mm300mm100kg
5117.SHJY53304T.014350mm350mm110kg
5117.SHJY53304T.016400mm400mm110kg
5117.SHJY53304T.018450mm450mm110kg
5117.SHJY53304T.020500mm500mm105kg
5117.SHJY53304T.022550mm550mm100kg
5117.SHJY53304T.024600mm600mm95kg
5117.SHJY53304T.026650mm650mm90kg
5117.SHJY53304T.028700mm700mm85kg
5117.SHJY53304T.030750mm750mm80kg
5117.SHJY53304T.032800mm800mm75kg
5117.SHJY53304T.034850mm850mm70kg
5117.SHJY53304T.036900mm900mm65kg
5117.SHJY53304T.038950mm950mm60kg
5117.SHJY53304T.0401000mm1000mm55kg
5117.SHJY53304T.0421050mm1050mm50kg
5117.SHJY53304T.0441100mm1100mm45kg
5117.SHJY53304T.0461150mm1150mm40kg
5117.SHJY53304T.0481200mm1200mm35kg
5117.SHJY53304T.0501250mm1250mm30kg



下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

5117.SHJY53304T.012 length 300mm- 3D STEP FILE -
5117.SHJY53304T.012

5117.SHJY53304T.014 length 350mm- 3D STEP FILE -
5117.SHJY53304T.014

5117.SHJY53304T.016 length 400mm- 3D STEP FILE -
5117.SHJY53304T.016

5117.SHJY53304T.018 length 450mm- 3D STEP FILE -
5117.SHJY53304T.018

5117.SHJY53304T.020 length 500mm- 3D STEP FILE -
5117.SHJY53304T.020

5117.SHJY53304T.022 length 550mm- 3D STEP FILE -
5117.SHJY53304T.022

5117.SHJY53304T.024 length 600mm- 3D STEP FILE -
5117.SHJY53304T.024

5117.SHJY53304T.026 length 650mm- 3D STEP FILE -
5117.SHJY53304T.026

5117.SHJY53304T.028 length 700mm- 3D STEP FILE -
5117.SHJY53304T.028

5117.SHJY53304T.030 length 750mm- 3D STEP FILE -
5117.SHJY53304T.030

5117.SHJY53304T.032 length 800mm- 3D STEP FILE -
5117.SHJY53304T.032

5117.SHJY53304T.034 length 850mm- 3D STEP FILE -
5117.SHJY53304T.034

5117.SHJY53304T.036 length 900mm- 3D STEP FILE -
5117.SHJY53304T.036

5117.SHJY53304T.038 length 950mm- 3D STEP FILE -
5117.SHJY53304T.038

5117.SHJY53304T.040 length 1000mm- 3D STEP FILE -
5117.SHJY53304T.040

5117.SHJY53304T.042 length 1050mm- 3D STEP FILE -
5117.SHJY53304T.042

5117.SHJY53304T.044 length 1100mm- 3D STEP FILE -
5117.SHJY53304T.044

5117.SHJY53304T.046 length 1150mm- 3D STEP FILE -
5117.SHJY53304T.046

5117.SHJY53304T.048 length 1200mm- 3D STEP FILE -
5117.SHJY53304T.048

5117.SHJY53304T.050 length 1250mm- 3D STEP FILE -
5117.SHJY53304T.050

机器人技术

可应于于机器人和自动化领域

如需了解我们如何能帮助您应用LGV导轨在机器人技术和自动化领域，请联系我们 info@gsfslides.com

适合应用于需要高荷重滑门的环境

如需了解我们如何能帮助您应用LGV导轨在高荷重滑门，请联系我们 info@gsfslides.com

安全护栏

Saibo紧凑型线性滑轨适合应用于安全护栏系统，像是滑动闸门或可延展的围栏系统。

如需了解我们如何能帮助您应用Saibo滑轨在护栏系统，请联系我们 info@gsfslides.com

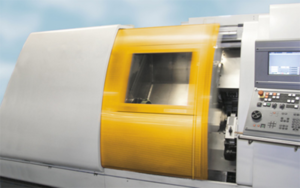

机械制造

特殊作业机械和机台护栏的设计结构。 Saibo硬化伸缩滑轨的品质优良且价格具竞争力，同时提供了超出机械所需的超长使用寿命。

普遍应用

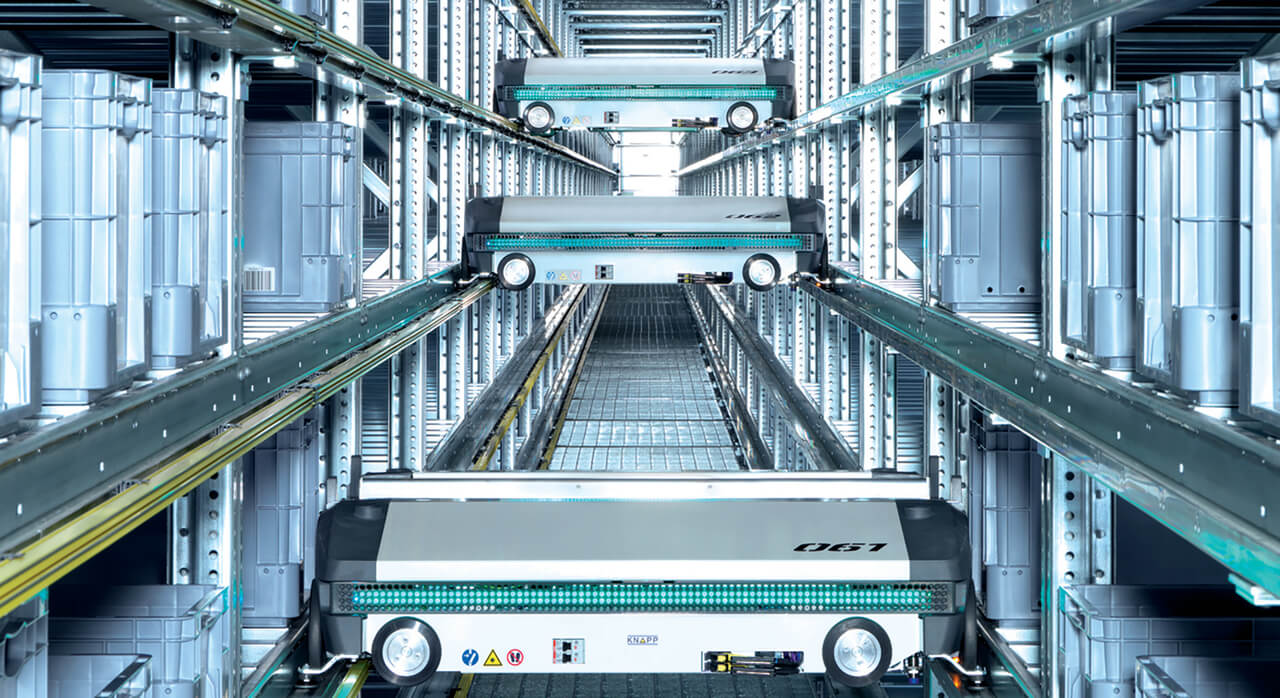

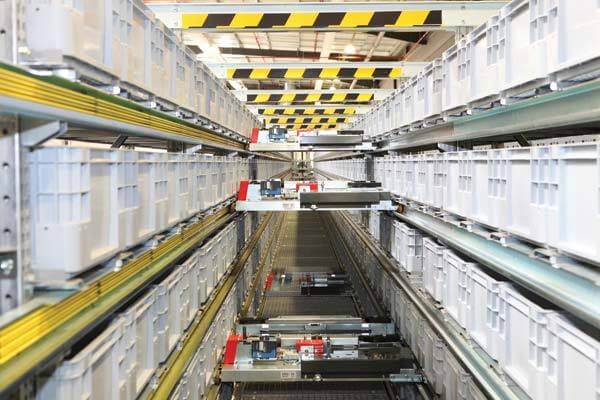

线性的设计和规格搭配伸缩滑轨的结构，应用于专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备。

在此类工业应用中，可靠度和耐用性是关键要求。当与工厂自动化结合时，运动精度也至关重要。我们的高端产品系列标示的负载能力代表以变形量小于滑轨长度1%的条件下滑轨能承受之最大重量，这是一个比其他普遍测量滑轨负载能力还更高的标准。借此，我们的客户总是依赖着Sliding Systems产品的耐用性及强度。

我们的产品系列还包括采用超高精度的轴承滚轮运行的导轨系统，配备自动调心之滑块。

与您的工程团队共事时，我们的设计团队能够提供全数组件。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

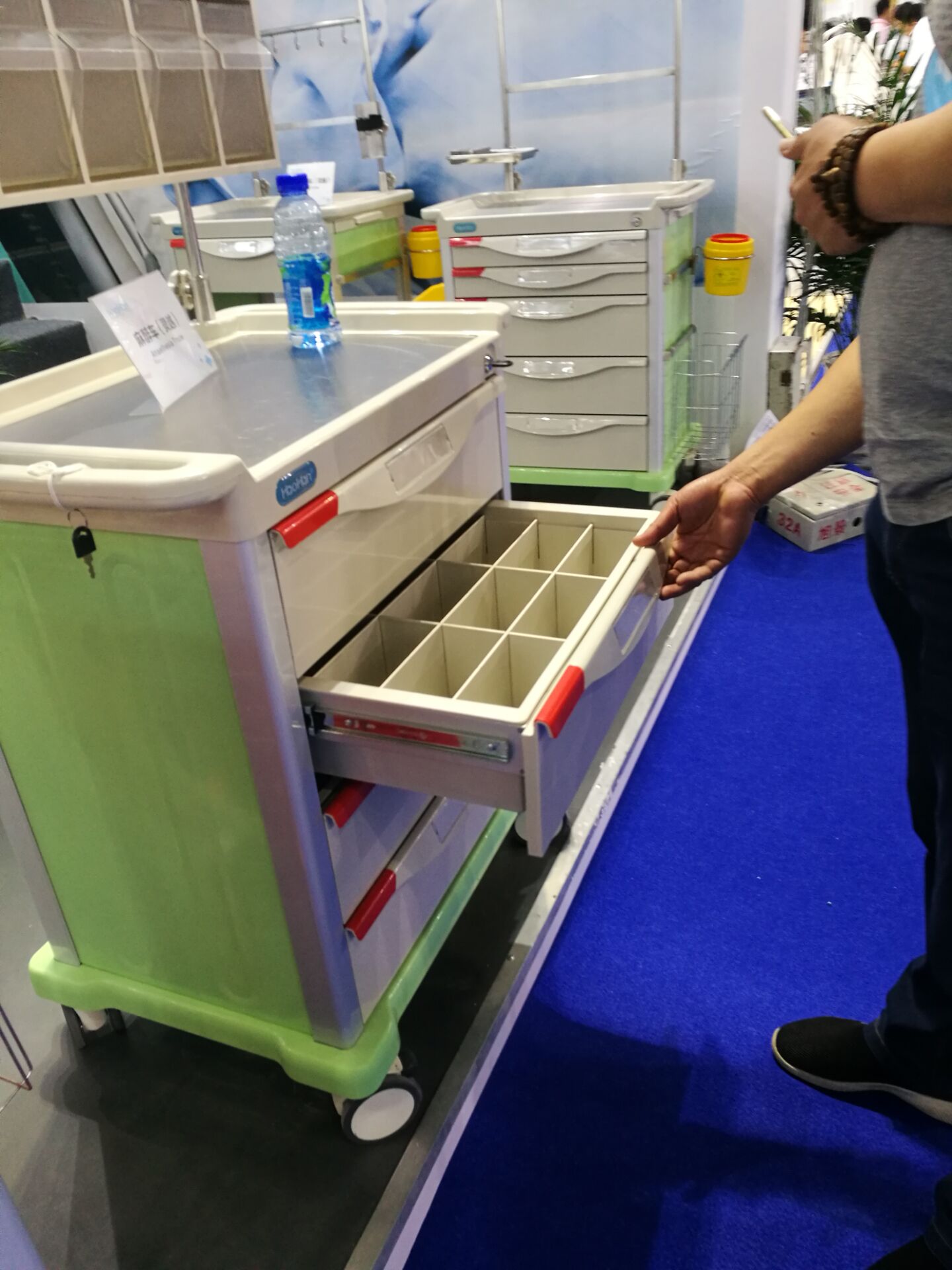

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。
