供应全球优质的滑动承载延伸系统

SHJY.1045.304.CONSLD (伸缩滑轨) 22-45kg/pair

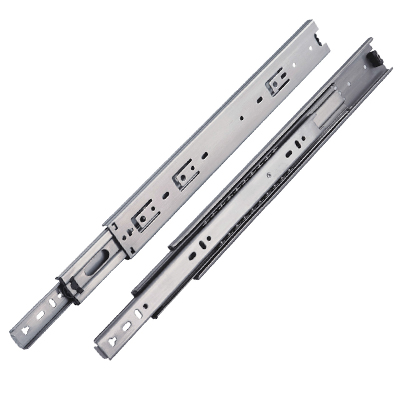

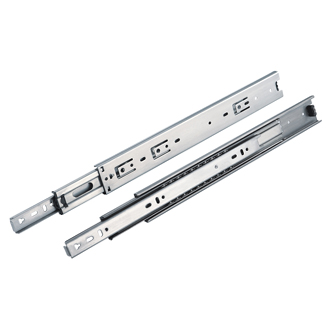

SHJY.1045.CONSLD (伸缩滑轨)（22-45kg）不锈钢轻型轨道

SHJY.511745304T不锈钢三节滑轨，是一款轻型不锈钢滑轨，这款滑轨区别于市面流通（淘宝、天猫等电商平台）的不锈钢是在于使用的材料更厚，承载能力好，精密度更高，顺滑度更好。此款产品主要用于军工、食品机械、医疗设备、不锈钢工具箱、海上设备船舰等潮湿恶劣环境。此款产品有两种孔位提供：4513（LAMP款）和4505（雅古拉款），可以完全替换他们，性价比高，欢迎咨询！官网只提供了雅古拉孔位款3D图纸，如需要LAMP款孔位图纸请在线咨询。

规格细节

安装间隙: 12.7mm
高度: 45.4mm
闭合长度: 250-600mm
延展长度: 250-600mm
最大载重: 22-45kg/pair
滑轨节数: 3
延展程度: Total
材质: Cold rolled steel Q235
抗震动性: 3

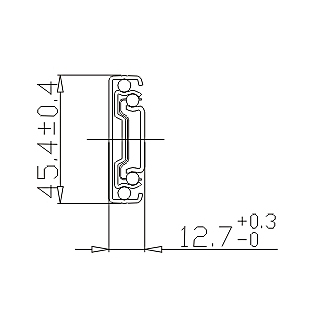

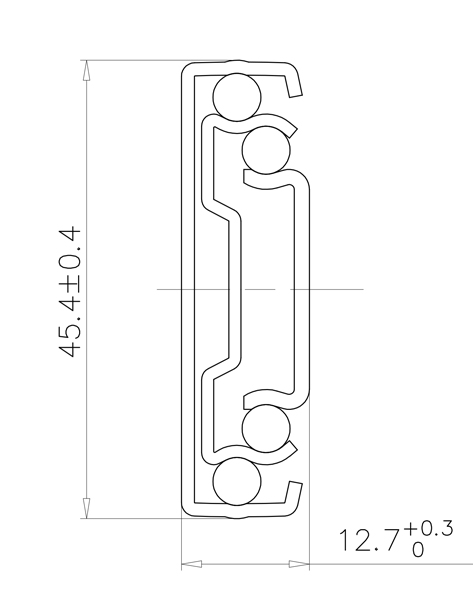

规格图

适合应用于:

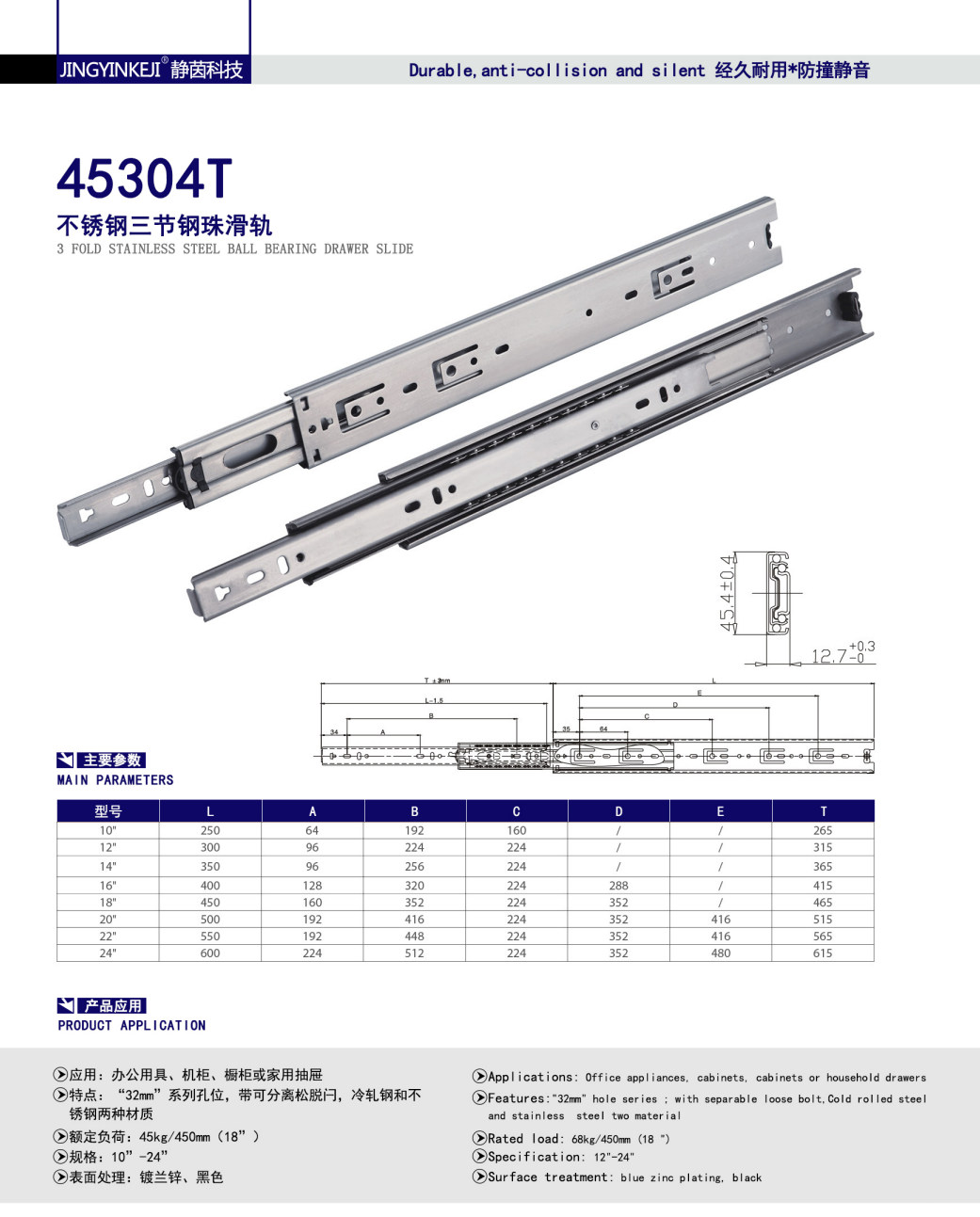

未标题-145304T 1

45304T

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

5117.SHJY.45304T.010 length 250mm- 3D STEP FILE -
5117.SHJY.45304T.010

5117.SHJY.45304T.012 length 300mm- 3D STEP FILE -
5117.SHJY.45304T.012

5117.SHJY.45304T.014 length 350mm- 3D STEP FILE -
5117.SHJY.45304T.014

5117.SHJY.45304T.016 length 400mm- 3D STEP FILE -
5117.SHJY.45304T.016

5117.SHJY.45304T.018 length 450mm- 3D STEP FILE -
5117.SHJY.45304T.018

5117.SHJY.45304T.020 length 500mm- 3D STEP FILE -
5117.SHJY.45304T.020

5117.SHJY.45304T.022 length 550mm- 3D STEP FILE -
SS4505-550open

5117.SHJY.45304T.024 length 600mm- 3D STEP FILE -
SS4505-600open

5117.SHJY.45304T.026 length 650mm- 3D STEP FILE -
SS4505-650open

5117.SHJY.45304T.028 length 700mm- 3D STEP FILE -
SS4505-700open

5117.SHJY.45304T.030 length 750mm- 3D STEP FILE -
SS4505-750open

5117.SHJY.45304T.032 length 800mm- 3D STEP FILE -
SS4505-800open

机台制造

特殊操作机台的伸缩取物机械及护栏。透过精密制造而成的 Saibo系列 能够提供机械长久的寿命。

概括

机台围栏, 货物搬运, 其他特殊机械。

在工业应用, 坚固及稳定是零件的关键要素。当零件被整合进自动化设备, 零件滑移的精准度将会至关重要。我们的工业滑轨多半表现小于闭合长度1%的变形量, 我们的客户因为产品的强度和高耐用度而长期信任Sliding Systems。

我们的产品范围也包括自动对齐高精度滚轮轨道。

我们的设计团队具备能力与您的工程团队共事, 并供应合适产品款式。

机械制造

特殊作业机械和机台护栏的设计结构。 Saibo硬化伸缩滑轨的品质优良且价格具竞争力，同时提供了超出机械所需的超长使用寿命。

普遍应用

线性的设计和规格搭配伸缩滑轨的结构，应用于专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备。

在此类工业应用中，可靠度和耐用性是关键要求。当与工厂自动化结合时，运动精度也至关重要。我们的高端产品系列标示的负载能力代表以变形量小于滑轨长度1%的条件下滑轨能承受之最大重量，这是一个比其他普遍测量滑轨负载能力还更高的标准。借此，我们的客户总是依赖着Sliding Systems产品的耐用性及强度。

我们的产品系列还包括采用超高精度的轴承滚轮运行的导轨系统，配备自动调心之滑块。

与您的工程团队共事时，我们的设计团队能够提供全数组件。

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。

近年零售业逐渐重视「购物经验」, 因此业者在用于店面的展示架投入更多设计巧思。

我们广泛的伸缩滑轨范围可以帮助设计师打造具备设计及功能性的展示架, 包括小型抽屉用的轻型滑轨。若是项目需要打造整座可移动的展示墙, 因为碍于空间限制, 底座安装滑轨 会是一个合适的选择。此外, Fulterer直立式滑轨 提供稳定且足够的载重能力来匹配现今零售店的时尚设计。所有 Fulterer系列 滑轨皆可在有最小订购量的情况下要求不同表面处理 (白, 灰, 黑)。

餐车

不论您需要打造小至咖啡机收纳抽屉, 大至军用机动部属餐车, 我们都能够为您建议合适的滑轨。

以我们经营超过30年的经验，着手过跨足各类活动餐车, 车种涵盖拖车、面包车...等等。

我们的特种车滑轨也能应用在全尺寸拖车的车体延展。

若你的应用需要轻量级滑轨, 我们可以提供冷轧或铝合金滑轨来达成要求。反之, 若是需要承受大重量的伸缩装置, 我们也有荷重高达2000kg的碳钢滑轨系列来满足需求, 紧实且强壮的I型结构能够合适的应用在有震动与冲击的环境。

除了伸缩滑轨之外, 我们也提供固定管线和工具的零配件。

我们的 Fulterer系列 滑轨符合NSF食品规范, 能够直接安装在食物环境。
