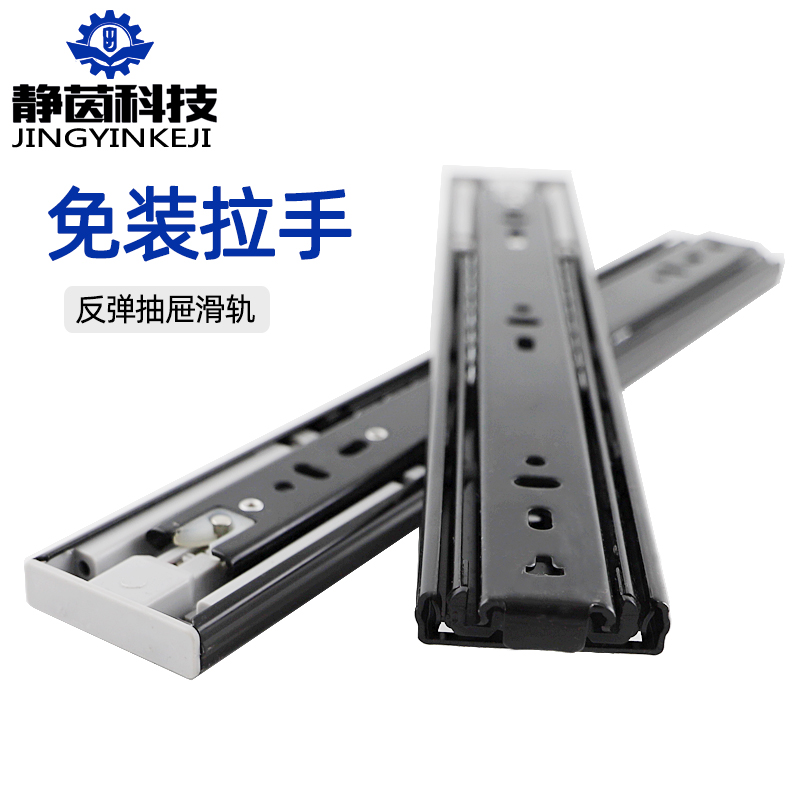

SHJY.1045TD.CONSLD (伸缩滑轨) 25-45kg/pair

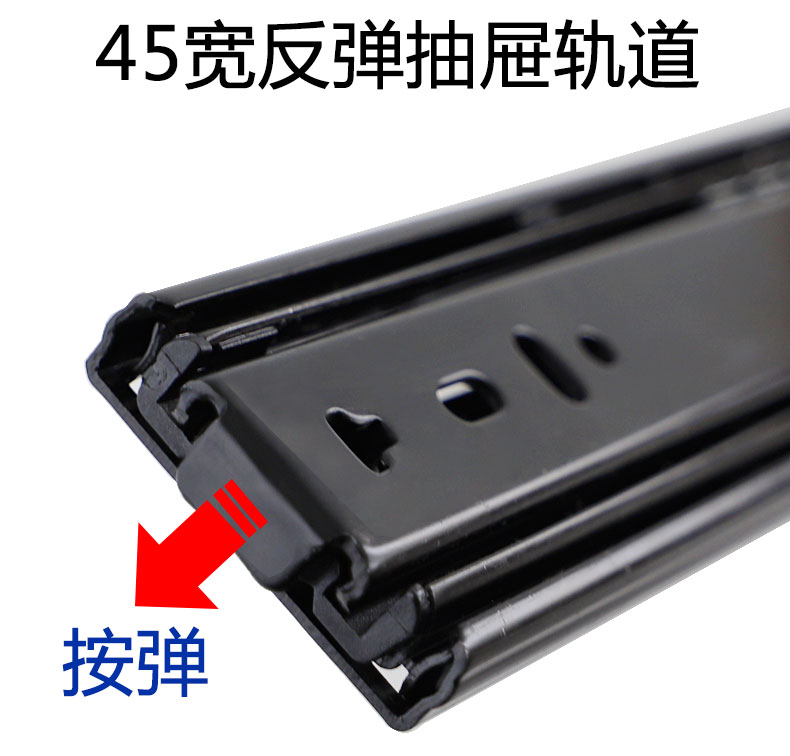

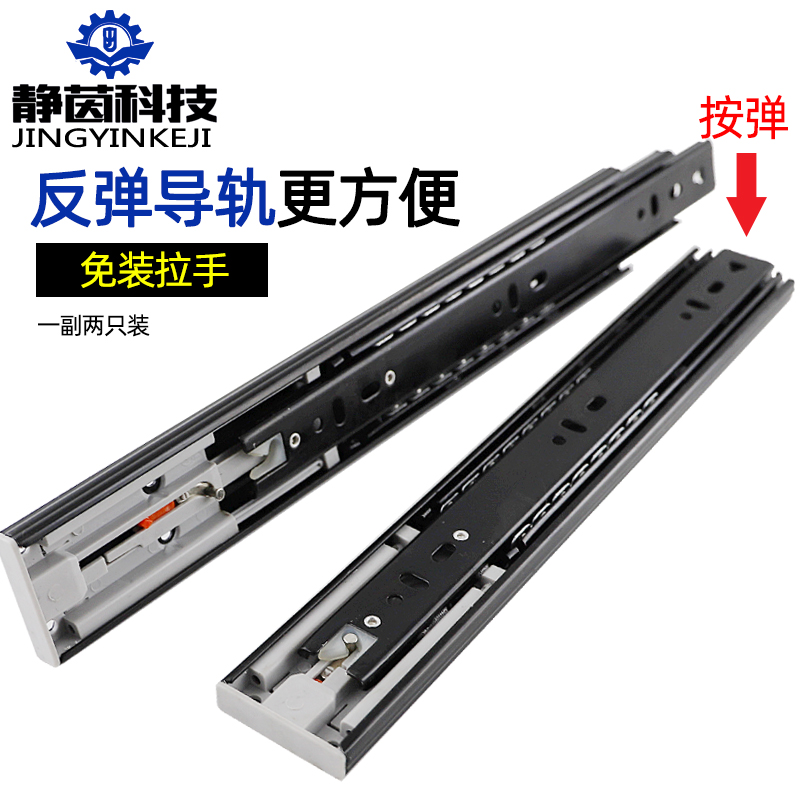

SHJY.1045TD.CONSLD (伸缩滑轨)（25-45kg）轻型轨道（带反弹功能）

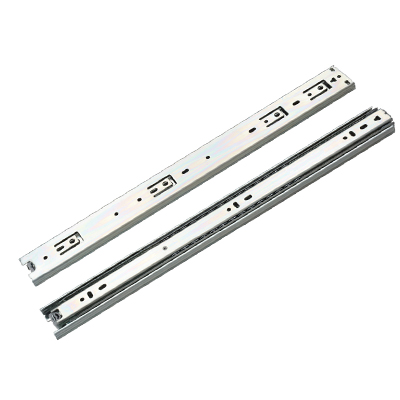

   SHJY.1045TD为一款冷轧成型的轻型全展滑轨, 具备节省预算的价位，性价比高。引进进口设备生产具有质量稳定,寿命长,顺滑度好等特点.可通用在大多数领域。一般经常被运用在橱柜、衣柜及各种抽屉、办公用具、机柜、家用抽屉等。具备标准12.7mmX45mm规格, 滑轨长度从300mm (12") 到600mm (24"), 常规备货到60寸,其它规格可以咨询,也可以提供耐高温版本.可接受定制载重能力介于 25kg/对 (460lbs) 到 45kg/对 (396lbs)之间。滑轨被测试到500,000循环。

规格细节

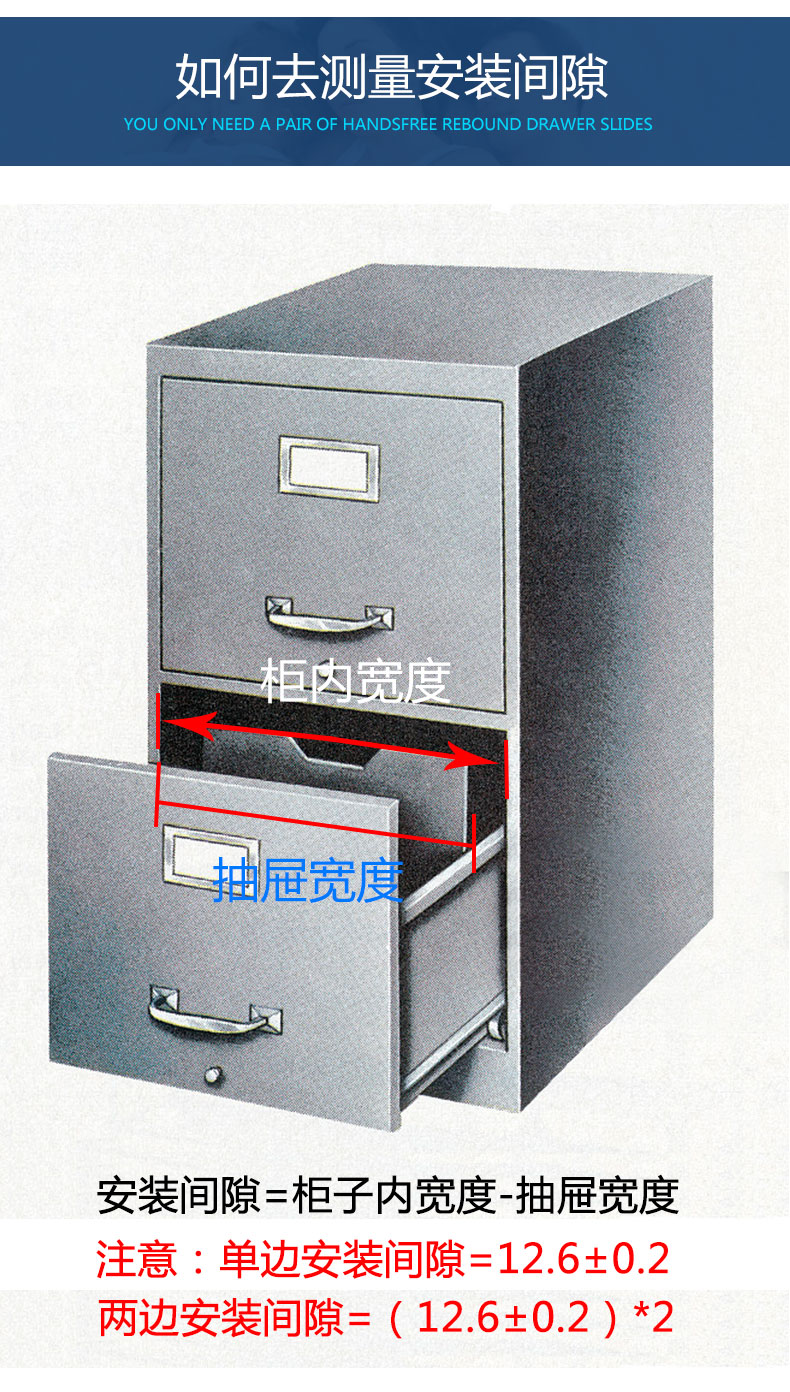

安装间隙: 12.7mm
高度: 45.4mm
闭合长度: 300-600mm
延展长度: 300-600mm
最大载重: 25-45kg/pair
滑轨节数: 3
延展程度: Total
材质: Cold rolled steel Q235
抗震动性: 3

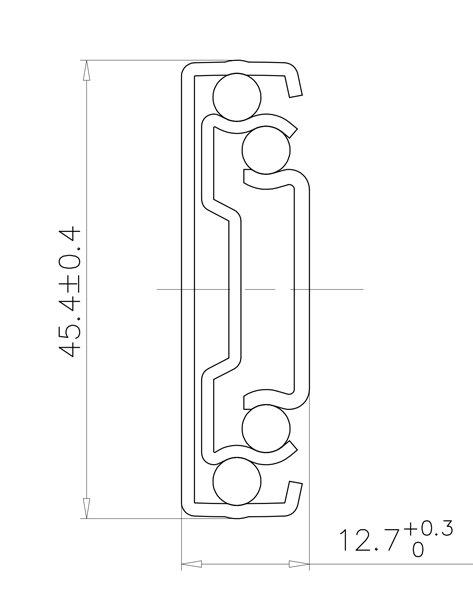

规格图

适合应用于:

未标题-14501G 1

SHJY.1045TD为一款冷轧成型的轻型全展滑轨, 具备节省预算的价位，性价比高。引进进口设备生产具有质量稳定,寿命长,顺滑度好等特点.可通用在大多数领域。一般经常被运用在橱柜、衣柜及各种抽屉、办公用具、机柜、家用抽屉等。具备标准12.7mmX45mm规格, 滑轨长度从300mm (12") 到600mm (24"), 常规备货到60寸,其它规格可以咨询,也可以提供耐高温版本.可接受定制载重能力介于 15kg/对 (460lbs) 到 45kg/对 (396lbs)之间。滑轨被测试到500,000循环。

产品编号
闭合长度（mm）延展长度（mm）最大载重（kg）
5117.SHJY.1045TD.010250mm250mm45kg
5117.SHJY.1045TD.012300mm300mm45kg
5117.SHJY.1045TD.014350mm350mm45kg
5117.SHJY.1045TD.016400mm400mm45kg
5117.SHJY.1045TD.018450mm450mm45kg
5117.SHJY.1045TD.020500mm500mm40kg
5117.SHJY.1045TD.022550mm550mm35kg
5117.SHJY.1045TD.024600mm600mm30kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

金融设备

点钞机, 银行内家具及其他电子设备

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

机器人技术

可应于于机器人和自动化领域

如需了解我们如何能帮助您应用LGV导轨在机器人技术和自动化领域，请联系我们 info@gsfslides.com

安全护栏

Saibo紧凑型线性滑轨适合应用于安全护栏系统，像是滑动闸门或可延展的围栏系统。

如需了解我们如何能帮助您应用Saibo滑轨在护栏系统，请联系我们 info@gsfslides.com

工业收纳

货架抽屉和客制化收纳系统

博物馆收纳

当针对设计存放大型不规则型状的工件或展示品的收纳设备时，吉士孚广泛的产品范围将供应您无法取代的优势。我们在某些不寻常的大型储物应用和对环境较为敏感的收纳设备具丰富经验，欢迎您与我们联系并取用我们庞大的产品范围。

正确的选择滑轨规格可以确保最大限度的利用收纳和展示空间，并能安全有效的在需要时轻易取出。

工作空间收纳

吉士孚供应了广泛且标准化的产品，备有库存且大部分适合应用于工作台、工具收纳、组装和操作站。这些产品可以不受最小订购量或金额限制购买。

机械制造

特殊作业机械和机台护栏的设计结构。 Saibo硬化伸缩滑轨的品质优良且价格具竞争力，同时提供了超出机械所需的超长使用寿命。

普遍应用

线性的设计和规格搭配伸缩滑轨的结构，应用于专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备。

在此类工业应用中，可靠度和耐用性是关键要求。当与工厂自动化结合时，运动精度也至关重要。我们的高端产品系列标示的负载能力代表以变形量小于滑轨长度1%的条件下滑轨能承受之最大重量，这是一个比其他普遍测量滑轨负载能力还更高的标准。借此，我们的客户总是依赖着Sliding Systems产品的耐用性及强度。

我们的产品系列还包括采用超高精度的轴承滚轮运行的导轨系统，配备自动调心之滑块。

与您的工程团队共事时，我们的设计团队能够提供全数组件。

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。

轨道产业


从火车底部安装的抽出式蓄电池箱, 到高频率开关的火车门, 以及有逐年增长趋势的座椅系统。
Sliding Systems都具备合适的产品套用。


蓄电池箱

应用在蓄电池箱的滑轨需要具备极端的强度, 滑轨组件必须同蓄电池箱为一体, 通过冲击测试。

同时, 随着火车朝着高速列车的趋势发展, 蓄电池箱导轨必须被挑战承受巨大的动态负载以符合标准。

蓄电池箱在长期使用过后也有可能容纳易腐蚀的气体, 因此小心的选择规格和表面处理被视为重要的一环。

尽管火车的悬吊系统日新月异, 使用滚轮来抽出蓄电池的方式还是会受到震动和冲击的影响而故障, 这让抗冲击滑轨成为最适合蓄电池箱的解决方案。

车门系统

运用在车门系统的滑轨必须能够承受动态负载及符合冲击测试标准。 同时, 滑轨必须运作稳定并具备在极高的使用频率下鲜少需要维修。一般地铁的车门在一小时内至少开关20次, 滑轨须能够持续承受此频率至到运输系统寿命终结。

滑轨的钢珠及珠轨必须经过硬化处理以承受如此高的使用频率, 一方面也避免腐蚀问题。碳钢滑轨也表现较高的耐用度, 在长时间使用下碳钢滑轨比较不易像冷轧滑轨一样产生永久变形。

座椅系统

随着铁路技术的日益进步, 火车上渐渐开始供应乘客可调整式的头等/商务舱座椅。简单, 耐用, 低维修频率是座椅滑轨应用在轨道车辆的关键要素。

近年零售业逐渐重视「购物经验」, 因此业者在用于店面的展示架投入更多设计巧思。

我们广泛的伸缩滑轨范围可以帮助设计师打造具备设计及功能性的展示架, 包括小型抽屉用的轻型滑轨。若是项目需要打造整座可移动的展示墙, 因为碍于空间限制, 底座安装滑轨 会是一个合适的选择。此外, Fulterer直立式滑轨 提供稳定且足够的载重能力来匹配现今零售店的时尚设计。所有 Fulterer系列 滑轨皆可在有最小订购量的情况下要求不同表面处理 (白, 灰, 黑)。
