供应全球优质的滑动承载延伸系统

SHJY.SRXY27304TA 10-20kg

SHJY.SRXY27304TA.军工滑轨 --（10-20kg）

  SHJY.SRXY27 是一款不锈钢线性滑轨, 具备节省预算的价位，性价比高。可通用在大多数一般用途, 经常被运用在家具、机箱、机柜、工具柜、金融设备的抽屉系统。

具备标准9.55mm x 27mm规格, 滑轨长度从203.2mm (8") 到 508mm (20"), 载重能力介于 17.95kg/对到 26.02kg/对之间。滑轨被测试到30,000循环。

规格细节

安装间隙: 27mm
高度: 9.5mm
闭合长度: 254-558.8mm
延展长度:
最大载重: 10-20kg/pair
滑轨节数: 2
延展程度: Partial
材质: SUS304
抗震动性: 2

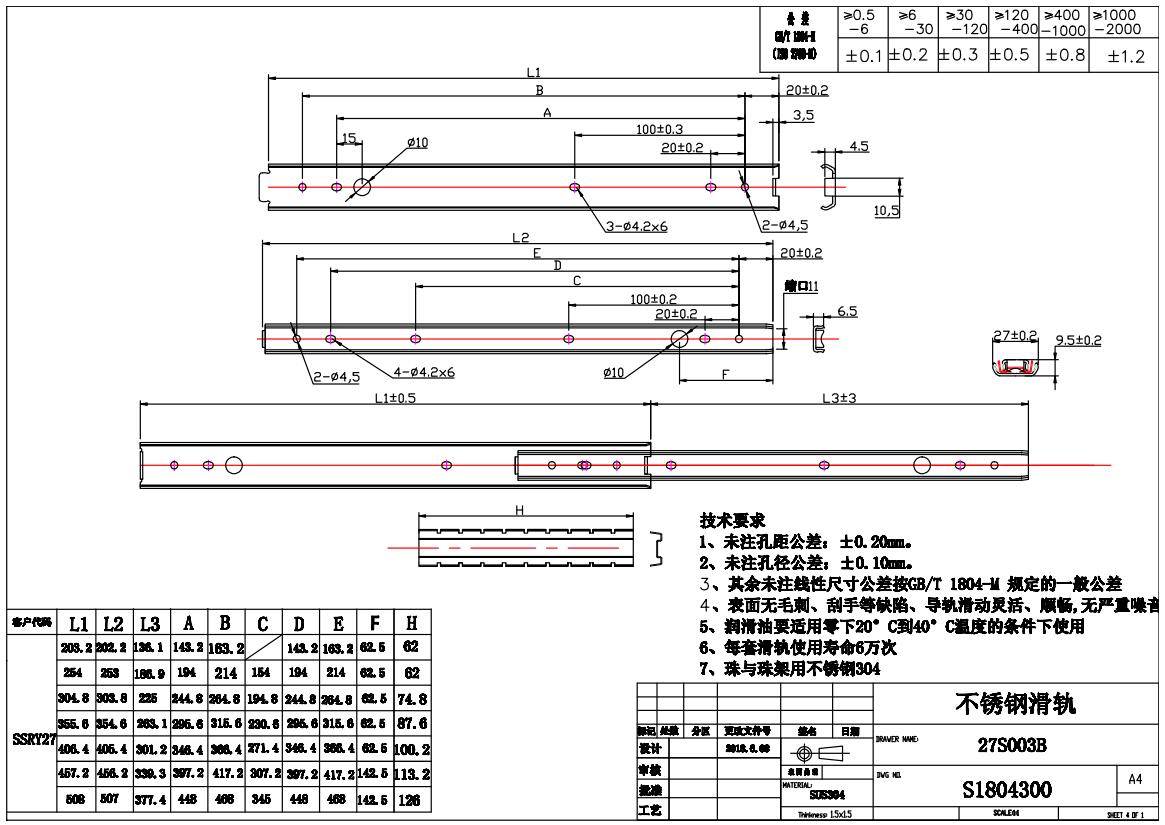

规格图

适合应用于:



QQ截图20190820144801


    SHJY.SRXY27 是一款不锈钢线性滑轨, 具备节省预算的价位，性价比高。可通用在大多数一般用途, 经常被运用在家具、机箱、机柜、工具柜、金融设备的抽屉系统。

具备标准9.55mm x 27mm规格, 滑轨长度从203.2mm (8") 到 508mm (20"), 载重能力介于 17.95kg/对到 26.02kg/对之间。滑轨被测试到30,000循环。



产品编码
闭合长度（mm）延展长度（mm）最大载重（kg）
5117.SHJY.SRY27.008
200mm
135mm26.5kg
5117.SHJY.SRY27.010250mm185mm24.5kg
5117.SHJY.SRY27.012300mm222mm23.5kg
5117.SHJY.SRY27.014350mm260mm22.5kg
5117.SHJY.SRY27.016400mm297mm21.5kg
5117.SHJY.SRY27.018450mm334mm18.5kg
5117.SHJY.SRY27.020500mm371mm17.5kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

SHJY.5117.SRY27.008 length 200mm- 3D STEP FILE -
5117.SRY27.008.SUS304

SHJY.5117.SRY27.010 length 250mm- 3D STEP FILE -
5117.SRY27.010.SUS304

SHJY.5117.SRY27.012 length 300mm- 3D STEP FILE -
5117.SRY27.012.SUS304

SHJY.5117.SRY27.014 length 350mm- 3D STEP FILE -
5117.SRY27.014.SUS304

SHJY.5117.SRY27.016 length 400mm- 3D STEP FILE -
5117.SRY27.016.SUS304

SHJY.5117.SRY27.018 length 450mm- 3D STEP FILE -
5117.SRY27.018.SUS304

SHJY.5117.SRY27.020 length 500mm- 3D STEP FILE -
5117.SRY27.020.SUS304

海上应用

收纳系统不局限于陆地, 每种航行于海上的结构多半都会需要重型发电机收纳系统。而我们能提供最多样的抗腐蚀316L不锈钢滑轨系列。

我们的 Professional系列 – 不锈钢316L 全部型号皆可以提供不锈钢316L材质(包含珠槽&配件)。长度最高到2000mm。

商船

用途可从收纳柜, 底座滑动设备, 家具, 电子机柜...等等, 任何需要滑动的组件。

不论是运用在19"电子收纳架还是发电机, 伸缩滑轨都必须在摇摆及震动环境下坚固运作。

我们的不锈钢滑轨(单行程或全行程)皆可以透过客制化工程技术修改强度, 抗腐蚀性能, 以套用在不同需求。

藉由我们的专业知识及设计能力, 我们能够与您的工程团队共事并共同设计专用抽屉配件, 以达成符合该海上应用的滑动系统。

海上石油平台

应用包含各式设备收纳系统和作业机械的滑动系统。虽说安装于海上平台的结构多半设定为静置, 并不需要伸缩滑轨能够符合动态负载需求, 但长期稳固及抗腐蚀性能皆为不能变的条件。

从高精度滚轮轨道到人员住宿区域用的一般不锈钢滑轨, 我们能够为您推荐需求应用的合适方案。

航空座椅

研发自我们的工程团队, 我们制造应用在航空座椅的滑轨系统。全 Radial系列 航天滑轨皆配有交叉滚子轴承以对抗G力。

其中 5220 Radial导轨 (140-154kg/对) 是由高硬度铝合金制成, 在严苛的航天测试条件中大幅胜出一般钢珠滑轨。

T6级的航天铝合金滑轨本身珠轨经过特殊精密加工处理。表面为黑色阳极硬化处理, 其他表面处理也可按需求提供。

交叉滚子滑轨的轴承为精密硬化钢, 表面镀铬。如设计须强调轻量化, 轴承也可用Delrin取代。

采用7075-T6铝合金以达到轻量化高负载的目的, 达到洛氏硬度A级和极限降伏572Mpa。

长度450mm延展480mm的座椅滑轨负载100kg被独立测试至60,000次循环, 更通过其他更严苛的航天座椅测试。

收纳系统

在飞机内打造收纳系统, 所有对象都必须轻量化。我们的 Radial – 钢珠滑轨 系列是由紧实且轻量化的高等铝合金制成, 适合应用在机内厨柜, 抽出式收纳抽屉…等等。

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。
应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

消防

消防车辆上的器具, 设备, 零件收纳系统。

抽屉系统

滑轨支持300mm到2000mm长度的抽屉, 延展程度从抽屉闭合长度的50%到200%, 同时也能提供双向100%延展, 这让消防员可以从车体的任一侧快速&安全的将抽屉抽出并取得重要救援工具。

特殊收纳

我们的强化型重型滑轨可以理想的应用在一些特殊的用途, 一系列强壮的I型结构消防车滑轨可以承受巨大的扭力挑战，像是车体扩展等等应用。

托盘系统

经过指定型号的广泛测试，我们的滑轨长期被数个英国领先的车体收纳系统整合商使用。这些滑动托盘系统用以装载帮浦, 发电机, 工具…等等。

抽屉把手锁系统, 可让抽屉在闭合&开启时牢靠锁住, 保障消防车在行进间或斜坡路面的人员安全。
