供应全球优质的滑动承载延伸系统

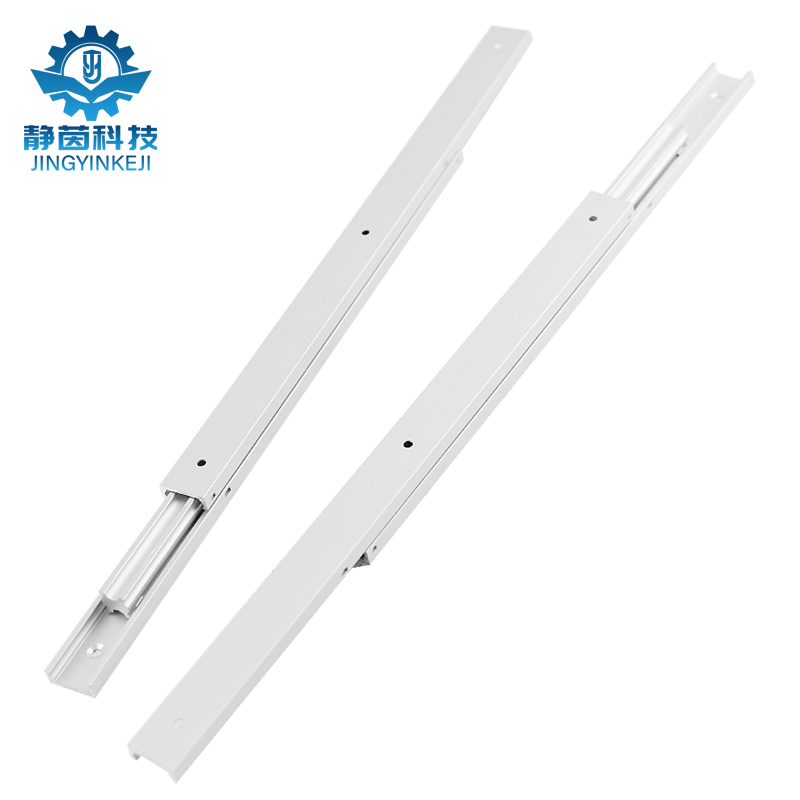

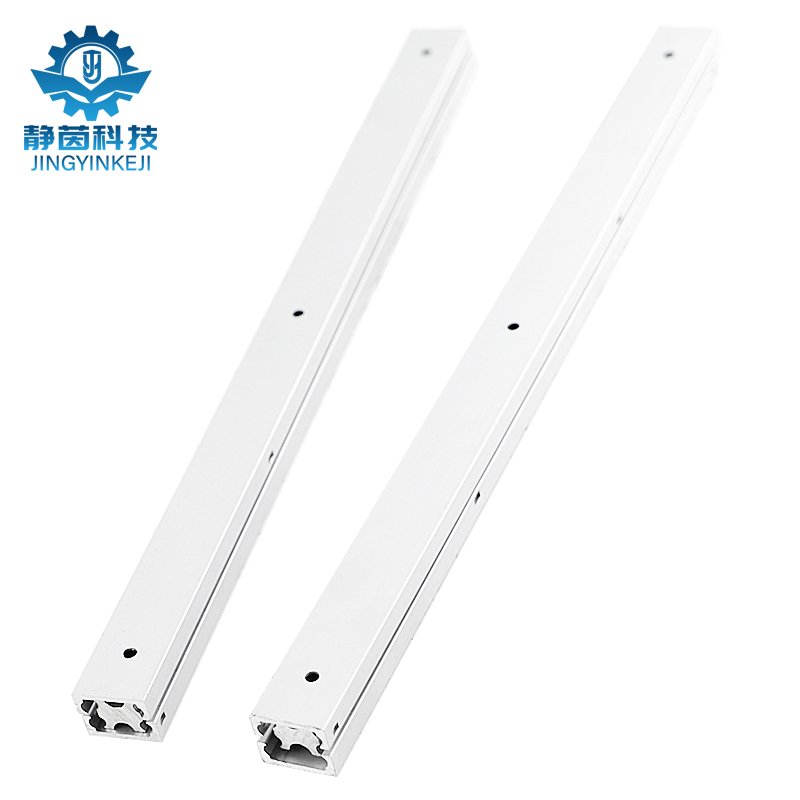

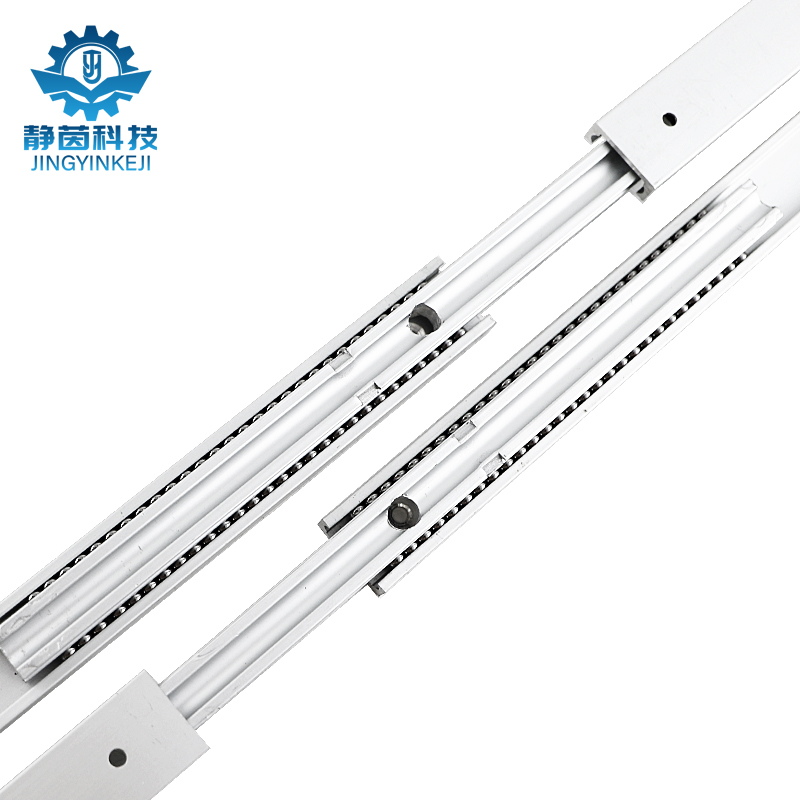

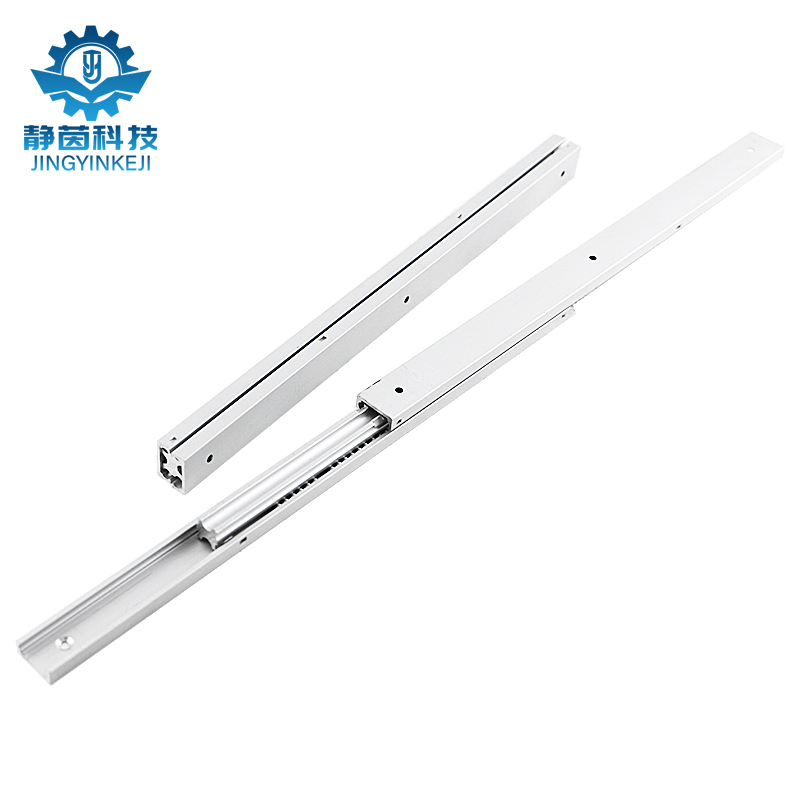

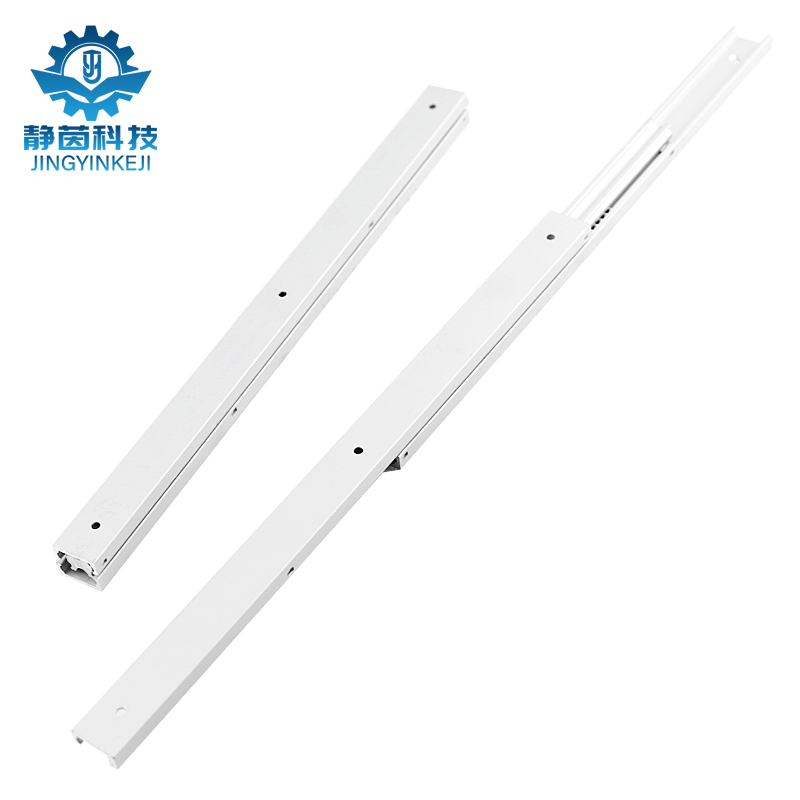

5117.SHJY.SAR3 Aluminium alloy 15-25kg

SHJY.20铝合金双层轨道 --（15-25kg） 双层叠加滑轨

5117.SHJY.SAR3 是铝合金形成的双层堆叠工业滑块，具有预算节约的价格点，性价比高。可用于大多数通用用途，常用于家具、底盘、橱柜、工具柜、金融设备的抽屉系统。

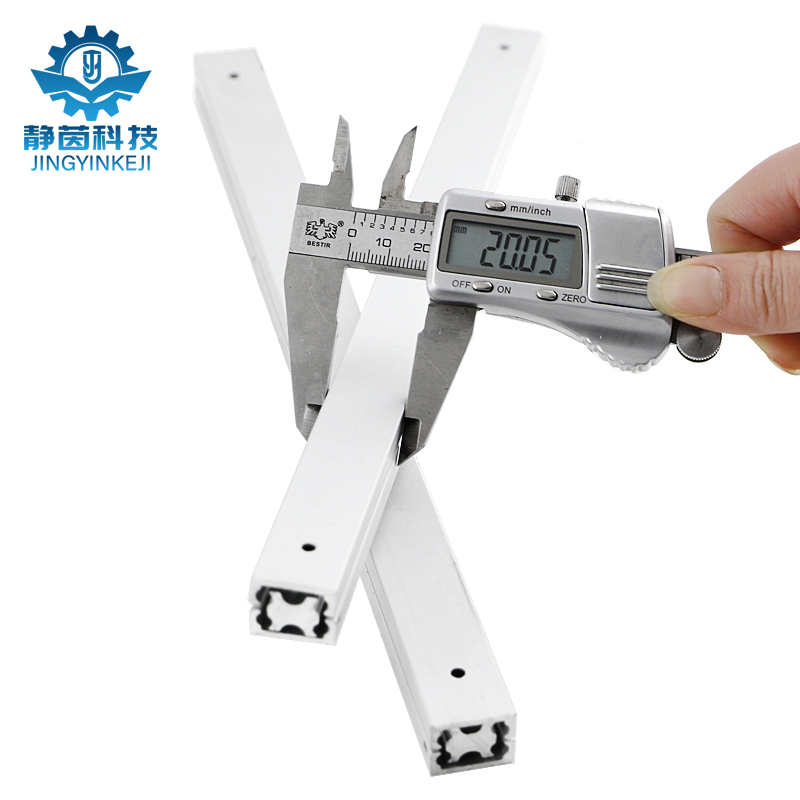

可在标准16mm x 20mm规格，滑块长度范围从200mm（8“）到500mm（20”），和负载能力范围从10kg/对到20kg/对。滑轨经过3万次循环测试。

规格细节

安装间隙: 16
高度: 20
闭合长度: 150-550
延展长度: 150-550
最大载重: 18-25kg/pair
滑轨节数: 3
延展程度: Total
材质: 铝合金
抗震动性: 3

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 家具 – 建筑 & 滑动组件
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平台
  • 特种车辆 – 商用车 & 救护车

产品编号闭合长度(mm)延展长度 (mm)最大载重 (kg)
5117.SHJY.SAR3.Aluminium alloy.00615016018
5117.SHJY.SAR3.Aluminium alloy.00820022320
5117.SHJY.SAR3.Aluminium alloy.01025028418
5117.SHJY.SAR3.Aluminium alloy.01230034518
5117.SHJY.SAR3.Aluminium alloy.01435040316
5117.SHJY.SAR3.Aluminium alloy.01640046214
5117.SHJY.SAR3.Aluminium alloy.01845052212
5117.SHJY.SAR3.Aluminium alloy.02050058310

下载权限

您必须注册或登入以下载CAD及其他技术资料。

SAR320 length 200mm- 3D STEP FILE -
5117.SHJY.SAR3.Aluminium alloy.008

SAR330 length 300mm- 3D STEP FILE -
5117.SHJY.SAR3.Aluminium alloy.012

SAR340 length400mm- 3D STEP FILE -
5117.SHJY.SAR3.Aluminium alloy.016

SAR350 length 500mm- 3D STEP FILE -
5117.SHJY.SAR3.Aluminium alloy.020

物流

Saibo硬化伸缩滑轨是物流系统的理想选择，可应用于货柜延展、重型扩展系统、自动仓库穿梭车、自动上下料设备。

如需了解我们如何能帮助您应用Saibo硬化伸缩滑轨在物流领域，请联系我们 info@gsfslides.com

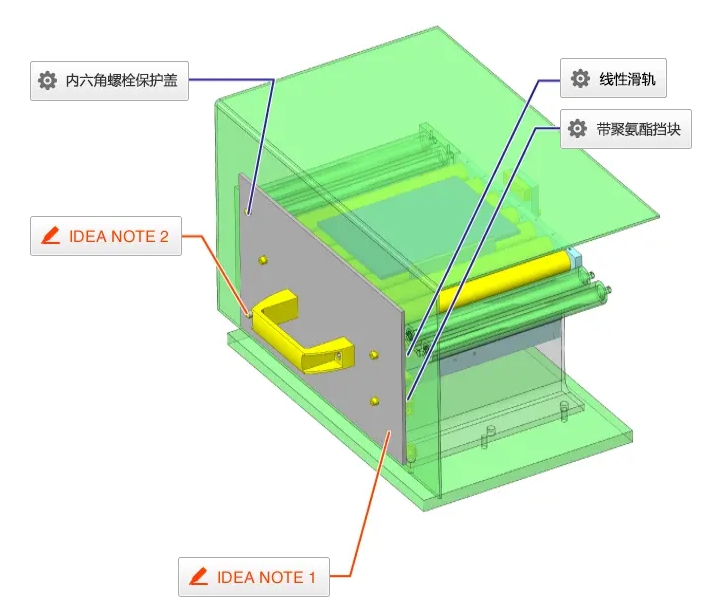

机械制造

特殊作业机械和机台护栏的设计结构。 Saibo硬化伸缩滑轨的品质优良且价格具竞争力，同时提供了超出机械所需的超长使用寿命。

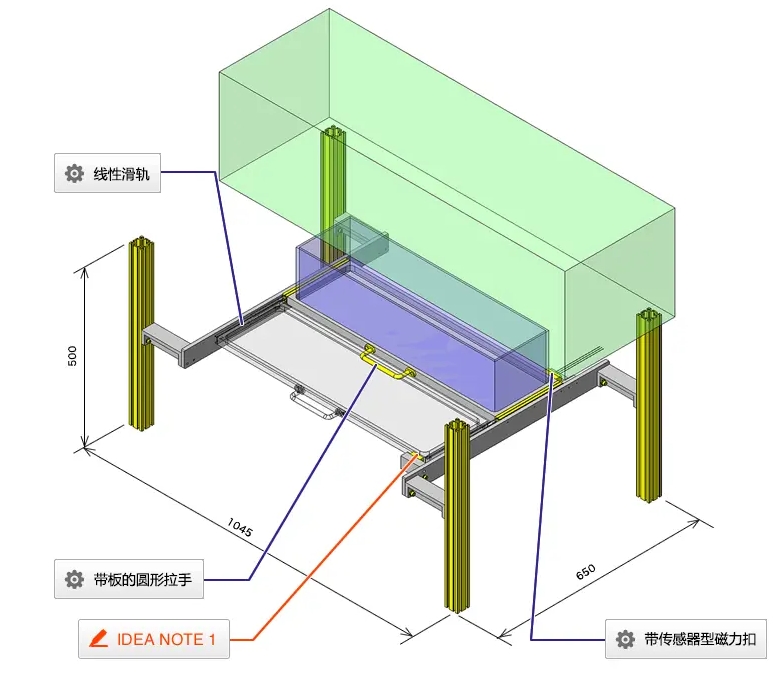

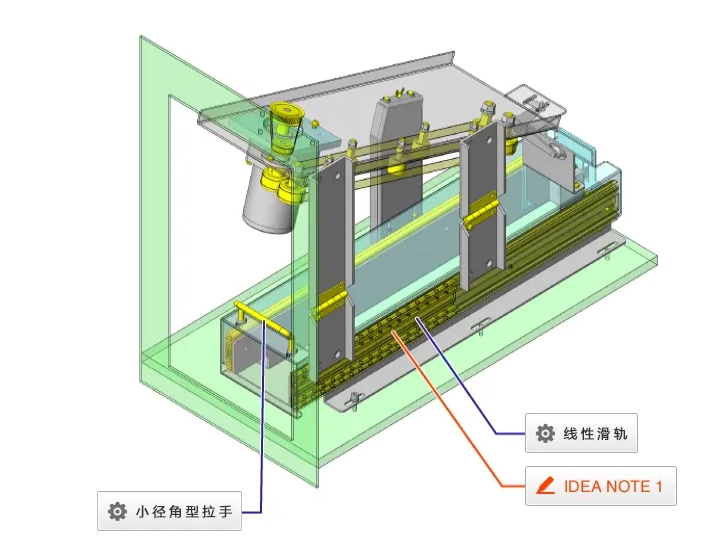

普遍应用

线性的设计和规格搭配伸缩滑轨的结构，应用于专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备。

在此类工业应用中，可靠度和耐用性是关键要求。当与工厂自动化结合时，运动精度也至关重要。我们的高端产品系列标示的负载能力代表以变形量小于滑轨长度1%的条件下滑轨能承受之最大重量，这是一个比其他普遍测量滑轨负载能力还更高的标准。借此，我们的客户总是依赖着Sliding Systems产品的耐用性及强度。

我们的产品系列还包括采用超高精度的轴承滚轮运行的导轨系统，配备自动调心之滑块。

与您的工程团队共事时，我们的设计团队能够提供全数组件。

海上应用

收纳系统不局限于陆地, 每种航行于海上的结构多半都会需要重型发电机收纳系统。而我们能提供最多样的抗腐蚀316L不锈钢滑轨系列。

我们的 Professional系列 – 不锈钢316L 全部型号皆可以提供不锈钢316L材质(包含珠槽&配件)。长度最高到2000mm。

商船

用途可从收纳柜, 底座滑动设备, 家具, 电子机柜...等等, 任何需要滑动的组件。

不论是运用在19"电子收纳架还是发电机, 伸缩滑轨都必须在摇摆及震动环境下坚固运作。

我们的不锈钢滑轨(单行程或全行程)皆可以透过客制化工程技术修改强度, 抗腐蚀性能, 以套用在不同需求。

藉由我们的专业知识及设计能力, 我们能够与您的工程团队共事并共同设计专用抽屉配件, 以达成符合该海上应用的滑动系统。

海上石油平台

应用包含各式设备收纳系统和作业机械的滑动系统。虽说安装于海上平台的结构多半设定为静置, 并不需要伸缩滑轨能够符合动态负载需求, 但长期稳固及抗腐蚀性能皆为不能变的条件。

从高精度滚轮轨道到人员住宿区域用的一般不锈钢滑轨, 我们能够为您推荐需求应用的合适方案。

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。

航空座椅

研发自我们的工程团队, 我们制造应用在航空座椅的滑轨系统。全 Radial系列 航天滑轨皆配有交叉滚子轴承以对抗G力。

其中 5220 Radial导轨 (140-154kg/对) 是由高硬度铝合金制成, 在严苛的航天测试条件中大幅胜出一般钢珠滑轨。

T6级的航天铝合金滑轨本身珠轨经过特殊精密加工处理。表面为黑色阳极硬化处理, 其他表面处理也可按需求提供。

交叉滚子滑轨的轴承为精密硬化钢, 表面镀铬。如设计须强调轻量化, 轴承也可用Delrin取代。

采用7075-T6铝合金以达到轻量化高负载的目的, 达到洛氏硬度A级和极限降伏572Mpa。

长度450mm延展480mm的座椅滑轨负载100kg被独立测试至60,000次循环, 更通过其他更严苛的航天座椅测试。

收纳系统

在飞机内打造收纳系统, 所有对象都必须轻量化。我们的 Radial – 钢珠滑轨 系列是由紧实且轻量化的高等铝合金制成, 适合应用在机内厨柜, 抽出式收纳抽屉…等等。

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。
应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

轨道产业


从火车底部安装的抽出式蓄电池箱, 到高频率开关的火车门, 以及有逐年增长趋势的座椅系统。
Sliding Systems都具备合适的产品套用。


蓄电池箱

应用在蓄电池箱的滑轨需要具备极端的强度, 滑轨组件必须同蓄电池箱为一体, 通过冲击测试。

同时, 随着火车朝着高速列车的趋势发展, 蓄电池箱导轨必须被挑战承受巨大的动态负载以符合标准。

蓄电池箱在长期使用过后也有可能容纳易腐蚀的气体, 因此小心的选择规格和表面处理被视为重要的一环。

尽管火车的悬吊系统日新月异, 使用滚轮来抽出蓄电池的方式还是会受到震动和冲击的影响而故障, 这让抗冲击滑轨成为最适合蓄电池箱的解决方案。

车门系统

运用在车门系统的滑轨必须能够承受动态负载及符合冲击测试标准。 同时, 滑轨必须运作稳定并具备在极高的使用频率下鲜少需要维修。一般地铁的车门在一小时内至少开关20次, 滑轨须能够持续承受此频率至到运输系统寿命终结。

滑轨的钢珠及珠轨必须经过硬化处理以承受如此高的使用频率, 一方面也避免腐蚀问题。碳钢滑轨也表现较高的耐用度, 在长时间使用下碳钢滑轨比较不易像冷轧滑轨一样产生永久变形。

座椅系统

随着铁路技术的日益进步, 火车上渐渐开始供应乘客可调整式的头等/商务舱座椅。简单, 耐用, 低维修频率是座椅滑轨应用在轨道车辆的关键要素。
