SHJY.5117隐藏导轨系列

SHJY5117230系列滑轨,是一款家具专用滑轨,滑轨拉出来是看不到的,滑轨隐藏在抽屉下面,所以叫隐藏滑轨。暂时没有3D图纸提供。等待完善中。

本系列导轨有3种延展程度:

SHJY5117230系列滑轨,是一款家具专用滑轨,滑轨拉出来是看不到的,滑轨隐藏在抽屉下面,所以叫隐藏滑轨。暂时没有3D图纸提供。等待完善中。


单行程延展

安装间隙:
高度:83mm-153mm-200mm

闭合长度:
270-550
延展长度:
244-524
最大载重:
18-30kg/pair

安装间隙:
高度:

闭合长度:

延展长度:

最大载重:

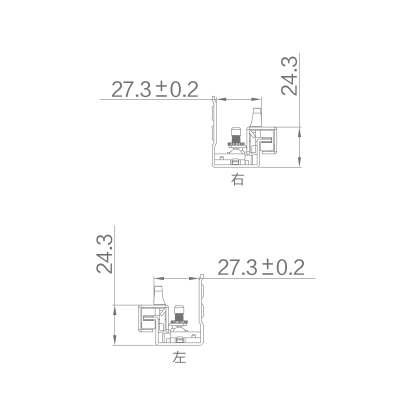

安装间隙:27.3mm
高度:24.3mm

闭合长度:
250-550mm
延展长度:
123-373mm
最大载重:
18-30kg/pair

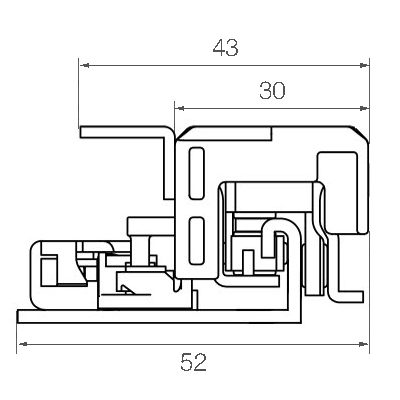

全行程延展

安装间隙:52mm
高度:28mm

闭合长度:
250-600
延展长度:
250-600
最大载重:
22-45kg/pair

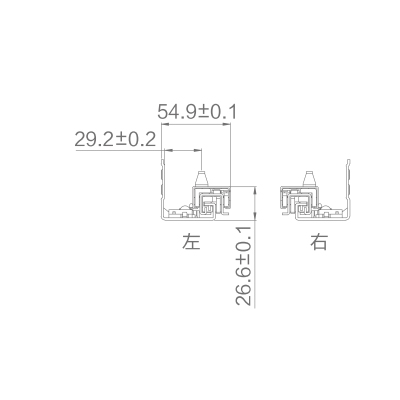

超行程延展

安装间隙:54.9mm
高度:29.2mm

闭合长度:
300-500mm
延展长度:
319-569mm
最大载重:
18-30kg/pair
" />
