5117.SHJY.1035-C 18-35kg

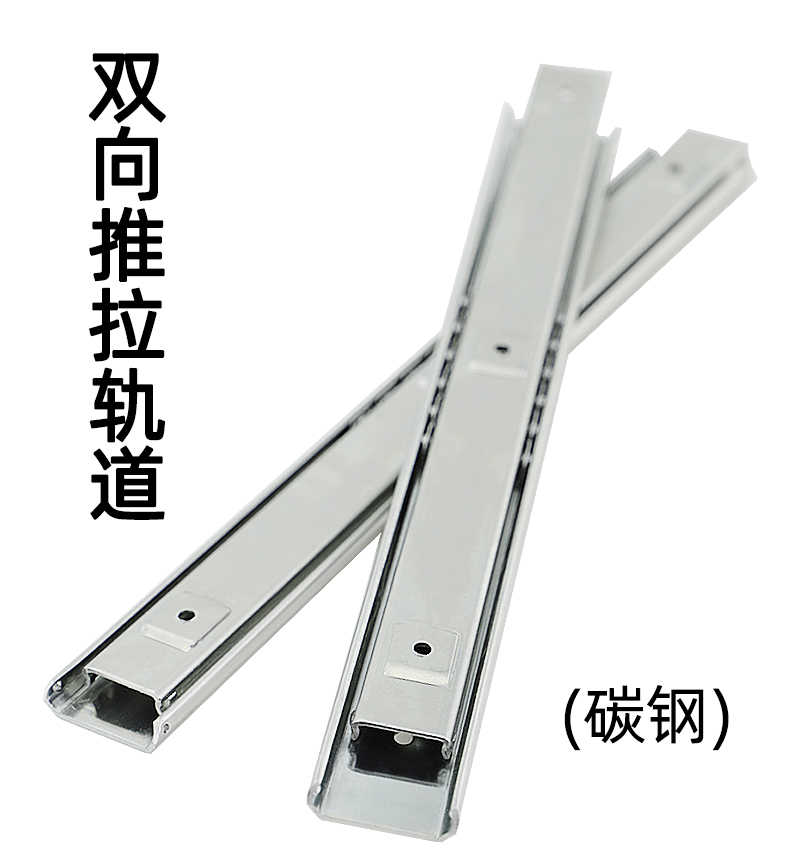

5117.SHJY.1035-C (18-35kg) -- 碳钢二节双向拉滑轨

5117. SHJY.1035-C (18-35kg) --  碳钢二节双向拉滑轨  ,为一款冷轧成型的拉出三分之二二节滑轨, 具备节省预算的价位，性价比高。可通用在大多数一般用途, 经常被运用在战斗车辆、军舰船舶、医疗食品器械、商用车辆及救护车辆的抽屉系统。具备标准9.8mm x 35.2mm规格, 滑轨长度从250mm (10") 到 750mm (30"), 载重能力介于 35kg/对 到 14kg/对之间。滑轨被测试到30,000循环。

规格细节

安装间隙: 9.8mm
高度: 35.2mm
闭合长度: 254-711.2mm
延展长度: 171-467mm
最大载重: 18-35kg /pair
滑轨节数: 2
延展程度: Both sides can be partially extended
材质: Cold rolled steel Q235
抗震动性: 3

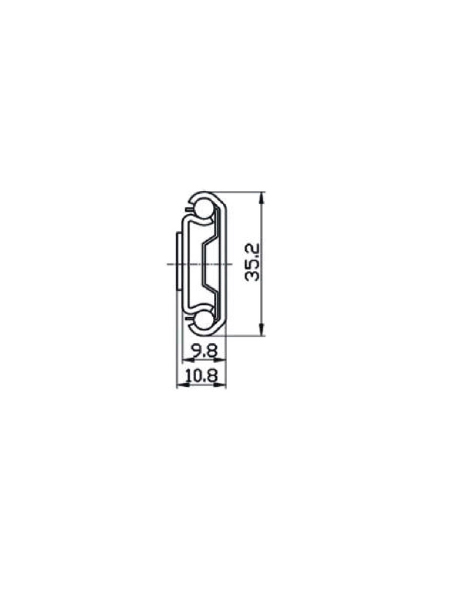

规格图

适合应用于:

1035-C1

产品编号
闭合长度（mm）延展长度（mm）最大载重（kg）
5117.SHJY1035-C.010250mm171mm35kg
5117.SHJY1035-C.012300mm221mm32kg
5117.SHJY1035-C.014350mm265mm30kg
5117.SHJY1035-C.016400mm295mm28kg
5117.SHJY1035-C.018456mm325mm26kg
5117.SHJY1035-C.020508mm353mm24kg
5117.SHJY1035-C.022560mm375mm22kg
5117.SHJY1035-C.024610mm403mm20kg
5117.SHJY1035-C.026660mm429mm18kg
5117.SHJY1035-C.028700mm
442mm16kg
5117.SHJY1035-C.030750mm
467mm14kg


下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯


常规1035-C.常规双向轨dwg

5117.SHJY1035-C.010 length 254mm- 3D STEP FILE -
5117.SHJY1035-C.010

5117.SHJY1035-C.012 length 304.8mm- 3D STEP FILE -
5117.SHJY1035-C.012

5117.SHJY1035-C.014 length 355.6mm- 3D STEP FILE -
5117.SHJY1035-C.014

5117.SHJY1035-C.016 length 406.4mm- 3D STEP FILE -
5117.SHJY1035-C.016

5117.SHJY1035-C.018 length 457.2mm- 3D STEP FILE -
5117.SHJY1035-C.018

5117.SHJY1035-C.020 length 508mm- 3D STEP FILE -
5117.SHJY1035-C.020

5117.SHJY1035-C.022 length 550mm- 3D STEP FILE -
5117.SHJY1035-C.022

5117.SHJY1035-C.024 length 609mm- 3D STEP FILE -
5117.SHJY1035-C.024

5117.SHJY1035-C.026 length 660.4mm- 3D STEP FILE -
5117.SHJY1035-C.026

5117.SHJY1035-C.028 length 711.2mm- 3D STEP FILE -
5117.SHJY1035-C.028

5117.SHJY1035-C.030 length 762mm- 3D STEP FILE -
5117.SHJY1035-C.030

机台制造

特殊操作机台的伸缩取物机械及护栏。透过精密制造而成的 Saibo系列 能够提供机械长久的寿命。

概括

机台围栏, 货物搬运, 其他特殊机械。

在工业应用, 坚固及稳定是零件的关键要素。当零件被整合进自动化设备, 零件滑移的精准度将会至关重要。我们的工业滑轨多半表现小于闭合长度1%的变形量, 我们的客户因为产品的强度和高耐用度而长期信任Sliding Systems。

我们的产品范围也包括自动对齐高精度滚轮轨道。

我们的设计团队具备能力与您的工程团队共事, 并供应合适产品款式。

金融设备

点钞机, 银行内家具及其他电子设备

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

物流

Saibo硬化伸缩滑轨是物流系统的理想选择，可应用于货柜延展、重型扩展系统、自动仓库穿梭车、自动上下料设备。

如需了解我们如何能帮助您应用Saibo硬化伸缩滑轨在物流领域，请联系我们 info@gsfslides.com

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。

轨道产业


从火车底部安装的抽出式蓄电池箱, 到高频率开关的火车门, 以及有逐年增长趋势的座椅系统。
Sliding Systems都具备合适的产品套用。


蓄电池箱

应用在蓄电池箱的滑轨需要具备极端的强度, 滑轨组件必须同蓄电池箱为一体, 通过冲击测试。

同时, 随着火车朝着高速列车的趋势发展, 蓄电池箱导轨必须被挑战承受巨大的动态负载以符合标准。

蓄电池箱在长期使用过后也有可能容纳易腐蚀的气体, 因此小心的选择规格和表面处理被视为重要的一环。

尽管火车的悬吊系统日新月异, 使用滚轮来抽出蓄电池的方式还是会受到震动和冲击的影响而故障, 这让抗冲击滑轨成为最适合蓄电池箱的解决方案。

车门系统

运用在车门系统的滑轨必须能够承受动态负载及符合冲击测试标准。 同时, 滑轨必须运作稳定并具备在极高的使用频率下鲜少需要维修。一般地铁的车门在一小时内至少开关20次, 滑轨须能够持续承受此频率至到运输系统寿命终结。

滑轨的钢珠及珠轨必须经过硬化处理以承受如此高的使用频率, 一方面也避免腐蚀问题。碳钢滑轨也表现较高的耐用度, 在长时间使用下碳钢滑轨比较不易像冷轧滑轨一样产生永久变形。

座椅系统

随着铁路技术的日益进步, 火车上渐渐开始供应乘客可调整式的头等/商务舱座椅。简单, 耐用, 低维修频率是座椅滑轨应用在轨道车辆的关键要素。
