5117.SHJY.SRN36 23-42.6kg

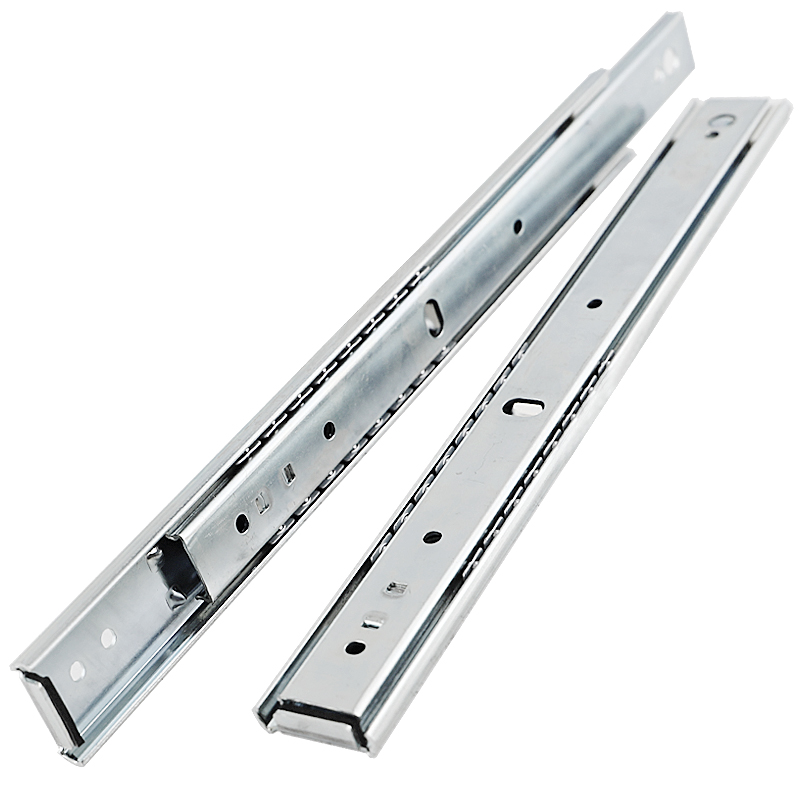

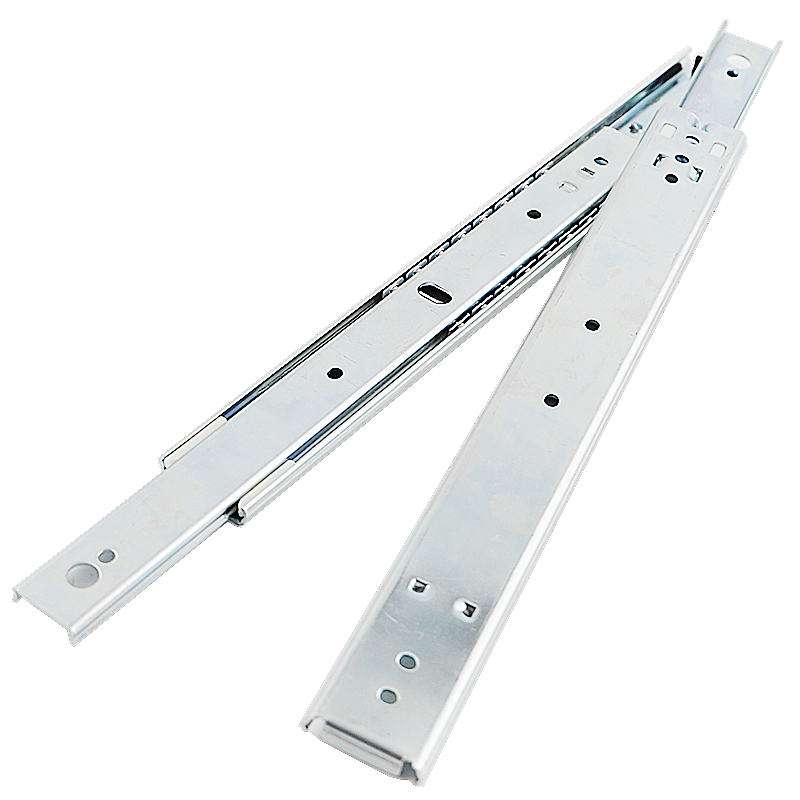

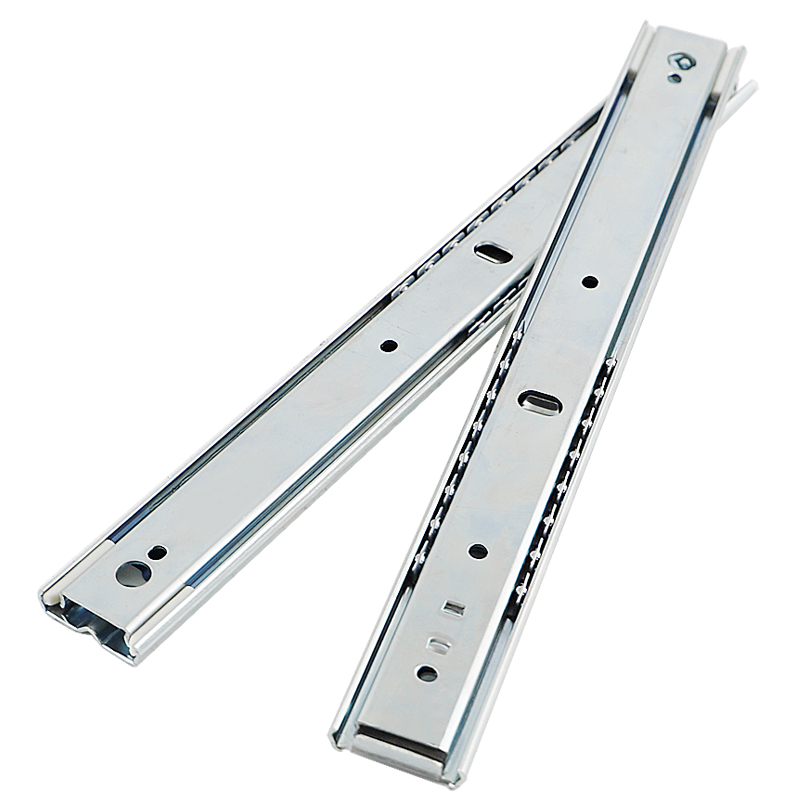

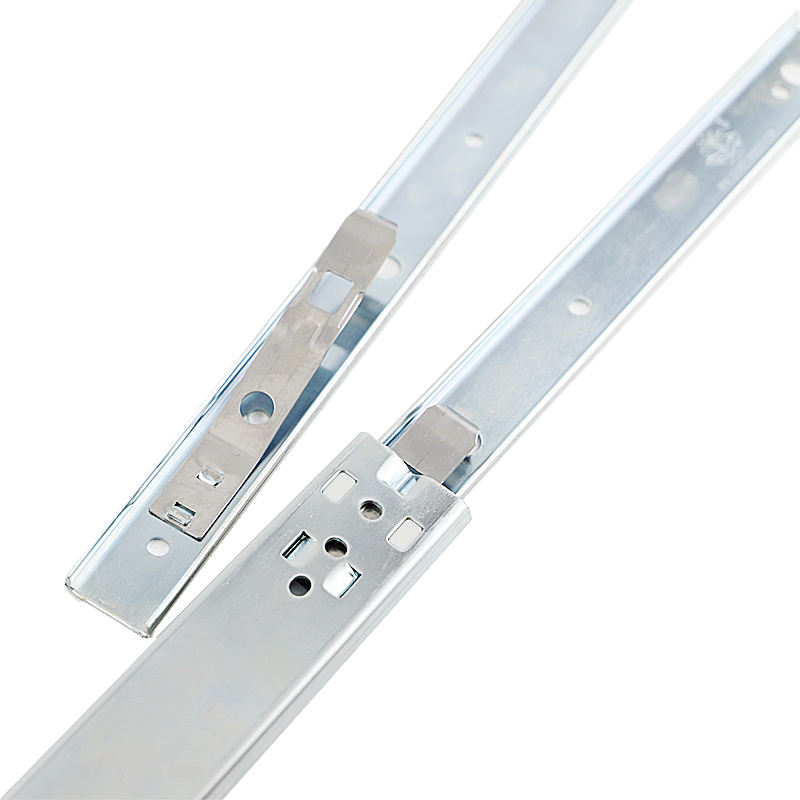

5117.SHJY.SRN36 单层拉出锁定轨道 （23-42.6kg）

  SHJY.SRN36 为一款冷轧成型的二节带锁滑轨, 具备节省预算的价位，性价比高。可通用在大多数一般用途, 经常被运用在战斗车辆、军舰船舶、医疗食品器械、商用车辆及救护车辆的抽屉系统。

  具备标准9.8mm x 35.3mm规格, 滑轨长度从304.8mm (12") 到 711.2mm (28"), 载重能力介于 23kg/对到 42.6kg/对之间。滑轨被测试到30,000循环。

规格细节

安装间隙: 9.5mm
高度: 35.3mm
闭合长度: 304.8-711.2mm
延展长度: 199-509mm
最大载重: 23-42.6kg/pair
滑轨节数: 2
延展程度: Partial
材质: Cold rolled steel
抗震动性: 4

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 家具 – 建筑 & 滑动组件
  • 汽车厂 – 机台
  • 特种车辆 – 商用车 & 救护车




5117.SHJY.SRN35.Q235 Drawing

产品编号闭合长度 (mm)延展长度 (mm)最大载重(kg)
5117.SHJY.SRN35.Q235.012304.819932.6
5117.SHJY.SRN35.Q235.014355.625037.6
5117.SHJY.SRN35.Q235.016406.430442.6
5117.SHJY.SRN35.Q235.018457.233242.6
5117.SHJY.SRN35.Q235.02050838337.6
5117.SHJY.SRN35.Q235.022558.840832.6
5117.SHJY.SRN35.Q235.024609.643427.6
5117.SHJY.SRN35.Q235.026660.448423
5117.SHJY.SRN35.Q235.028711.250923

下载权限

您必须注册或登入以下载CAD及其他技术资料。

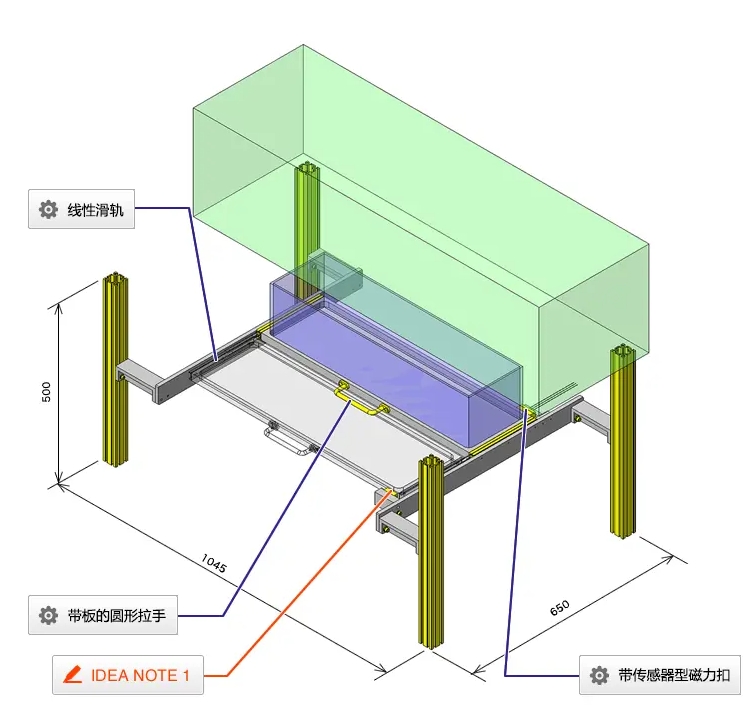

机台制造

特殊操作机台的伸缩取物机械及护栏。透过精密制造而成的 Saibo系列 能够提供机械长久的寿命。

概括

机台围栏, 货物搬运, 其他特殊机械。

在工业应用, 坚固及稳定是零件的关键要素。当零件被整合进自动化设备, 零件滑移的精准度将会至关重要。我们的工业滑轨多半表现小于闭合长度1%的变形量, 我们的客户因为产品的强度和高耐用度而长期信任Sliding Systems。

我们的产品范围也包括自动对齐高精度滚轮轨道。

我们的设计团队具备能力与您的工程团队共事, 并供应合适产品款式。

机器人技术

可应于于机器人和自动化领域

如需了解我们如何能帮助您应用LGV导轨在机器人技术和自动化领域，请联系我们 info@gsfslides.com

适合应用于需要高荷重滑门的环境

如需了解我们如何能帮助您应用LGV导轨在高荷重滑门，请联系我们 info@gsfslides.com

安全护栏

Saibo紧凑型线性滑轨适合应用于安全护栏系统，像是滑动闸门或可延展的围栏系统。

如需了解我们如何能帮助您应用Saibo滑轨在护栏系统，请联系我们 info@gsfslides.com

滑门&滑窗

Saibo紧凑型线性滑轨适合应用于滑门和滑窗系统，并能制造多种规格大小以套用在大多数环境。

如需了解我们如何能帮助您应用Saibo滑轨在滑门和滑窗，请联系我们 info@gsfslides.com

工业收纳

货架抽屉和客制化收纳系统

博物馆收纳

当针对设计存放大型不规则型状的工件或展示品的收纳设备时，吉士孚广泛的产品范围将供应您无法取代的优势。我们在某些不寻常的大型储物应用和对环境较为敏感的收纳设备具丰富经验，欢迎您与我们联系并取用我们庞大的产品范围。

正确的选择滑轨规格可以确保最大限度的利用收纳和展示空间，并能安全有效的在需要时轻易取出。

工作空间收纳

吉士孚供应了广泛且标准化的产品，备有库存且大部分适合应用于工作台、工具收纳、组装和操作站。这些产品可以不受最小订购量或金额限制购买。
