供应全球优质的滑动承载延伸系统

SHJY.1038-08C 18-35Kg

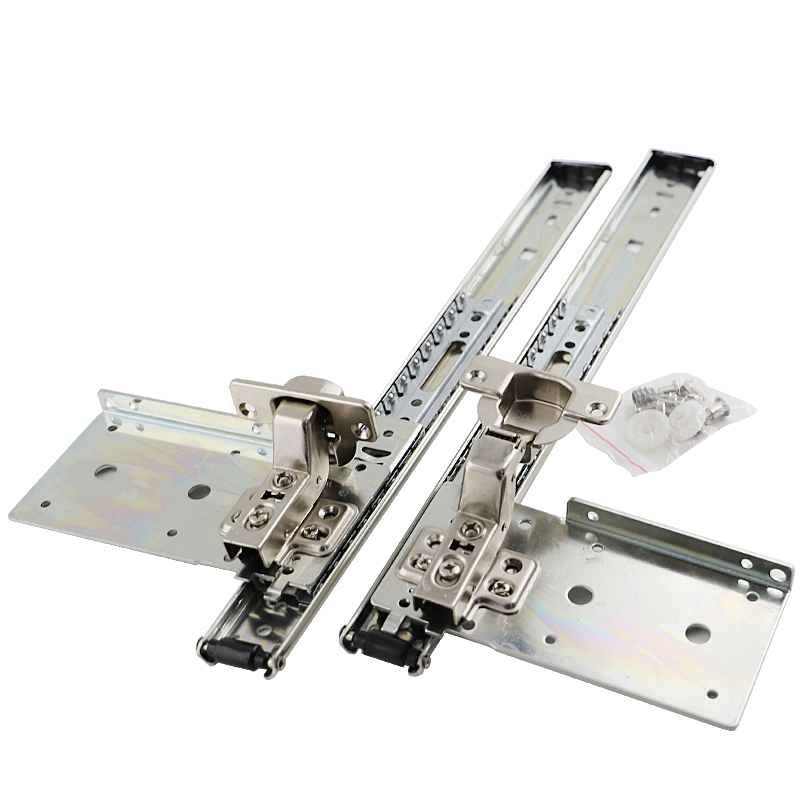

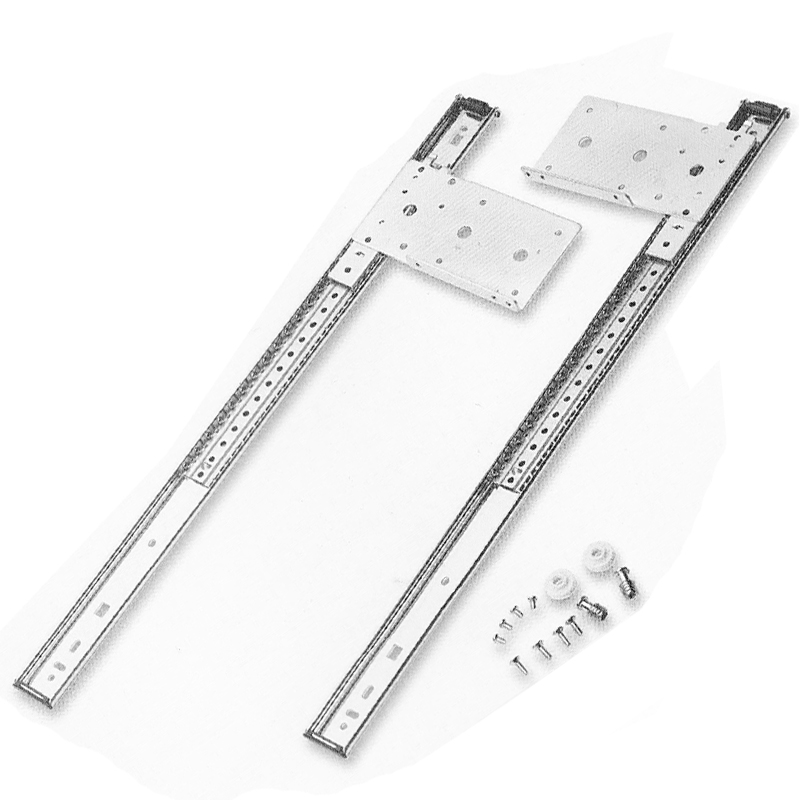

SHJY.1038-08C (藏门轨道 ) -- (18-35Kg） 平开门导轨

5117.SHJY.1035-08C （藏门道轨） 是一款隐藏式平开门导轨，冷轧成型、轨道可拉出三分之二、二节滑轨, 具备节省预算的价位，性价比高。可通用在大多数一般用途, 经常被运用在冰箱门、洗衣机柜门、衣柜门等。具备标准9.8mm x 35.2mm规格, 滑轨长度从300mm (12") 到600mm (24"), 载重能力介于 35kg/对 到 18kg/对之间。滑轨被测试到30,000循环。

规格细节

安装间隙: 9.8mm
高度: 35.2
闭合长度: 300-600
延展长度: 180-492
最大载重: 15-35kg/pair
滑轨节数: 2
延展程度: Partial
材质: Zinc plated steel
抗震动性: 3

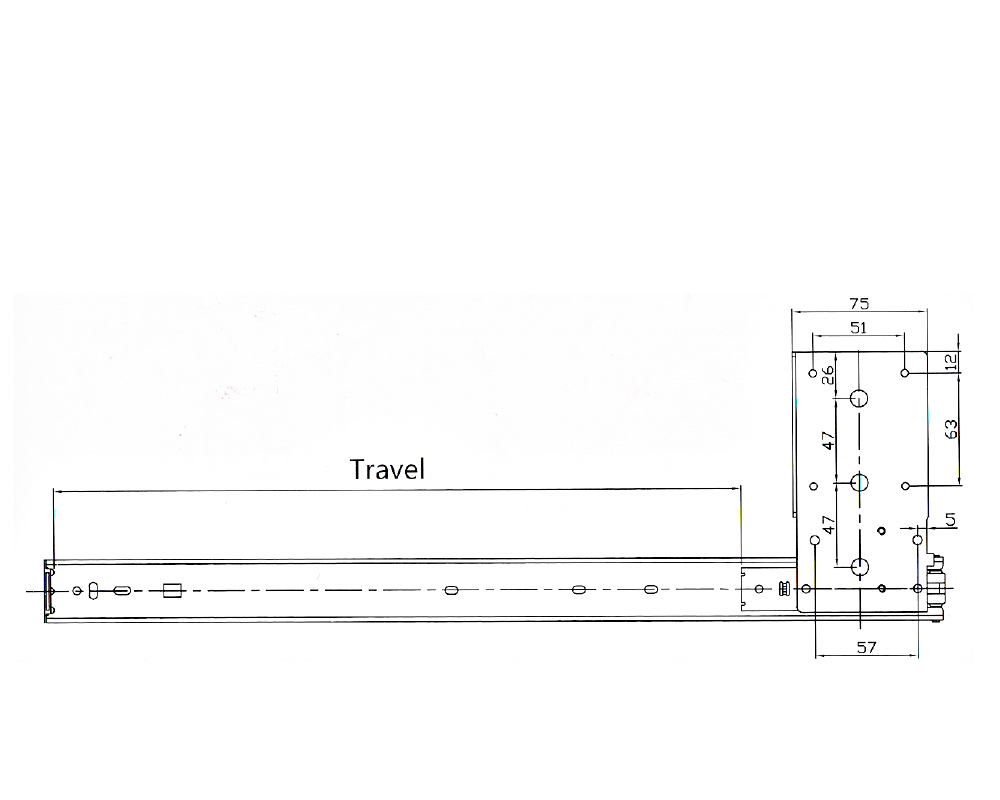

规格图

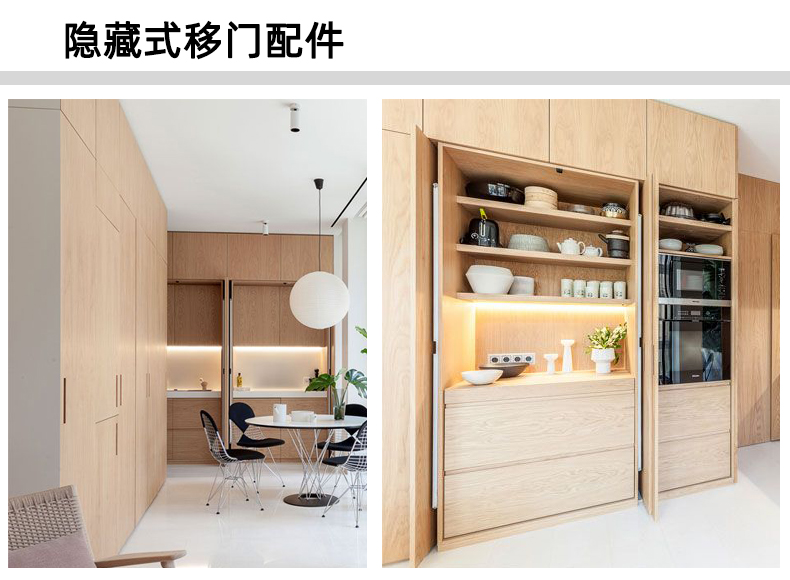

适合应用于:

产品编号
闭合长度（mm）延展长度（mm）最大载重（kg）
5117.SHJY1035-08C.012300mm178mm35kg
5117.SHJY1035-08C.014350mm238mm32kg
5117.SHJY1035-08C.016400mm288mm30kg
5117.SHJY1035-08C.018450mm339mm28kg
5117.SHJY1035-08C.020500mm390mm26kg
5117.SHJY1035-08C.022550mm441mm24kg
5117.SHJY1035-08C.024600mm492mm22kg


下载权限

您必须注册或登入以下载CAD及其他技术资料。

机器人技术

可应于于机器人和自动化领域

如需了解我们如何能帮助您应用LGV导轨在机器人技术和自动化领域，请联系我们 info@gsfslides.com

适合应用于需要高荷重滑门的环境

如需了解我们如何能帮助您应用LGV导轨在高荷重滑门，请联系我们 info@gsfslides.com

安全护栏

Saibo紧凑型线性滑轨适合应用于安全护栏系统，像是滑动闸门或可延展的围栏系统。

如需了解我们如何能帮助您应用Saibo滑轨在护栏系统，请联系我们 info@gsfslides.com

滑门&滑窗

Saibo紧凑型线性滑轨适合应用于滑门和滑窗系统，并能制造多种规格大小以套用在大多数环境。

如需了解我们如何能帮助您应用Saibo滑轨在滑门和滑窗，请联系我们 info@gsfslides.com
