SHJY.5117SRR36 36.2-86kg

5117.SHJY.SRR36 双层叠加自锁轨道 （36.2-86kg）

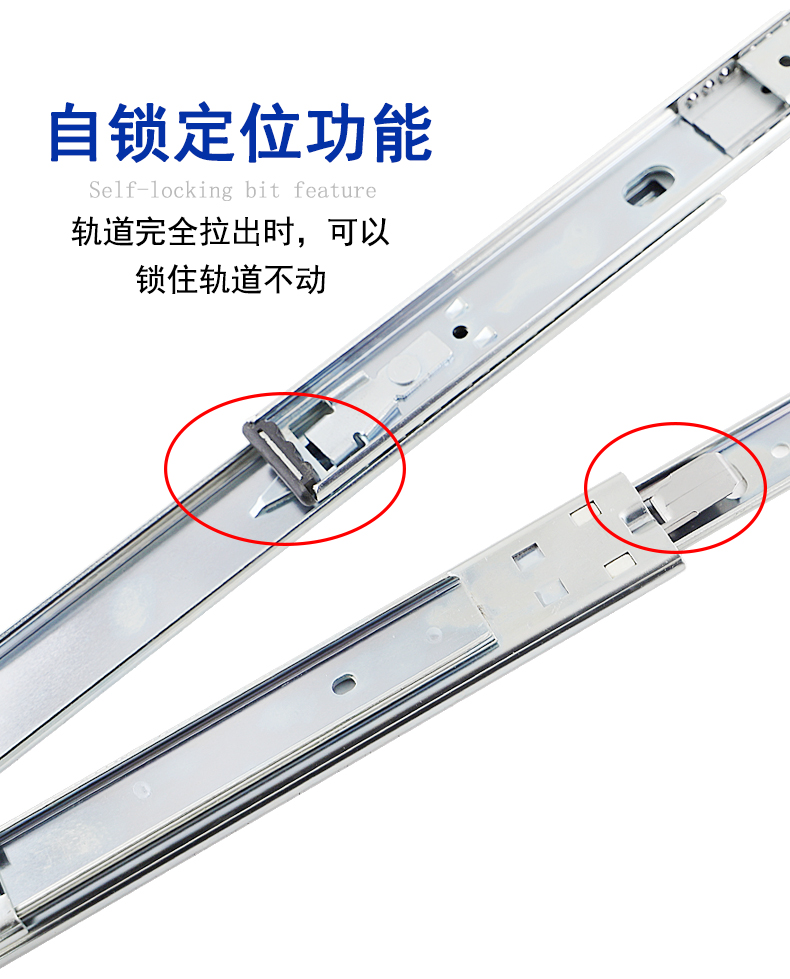

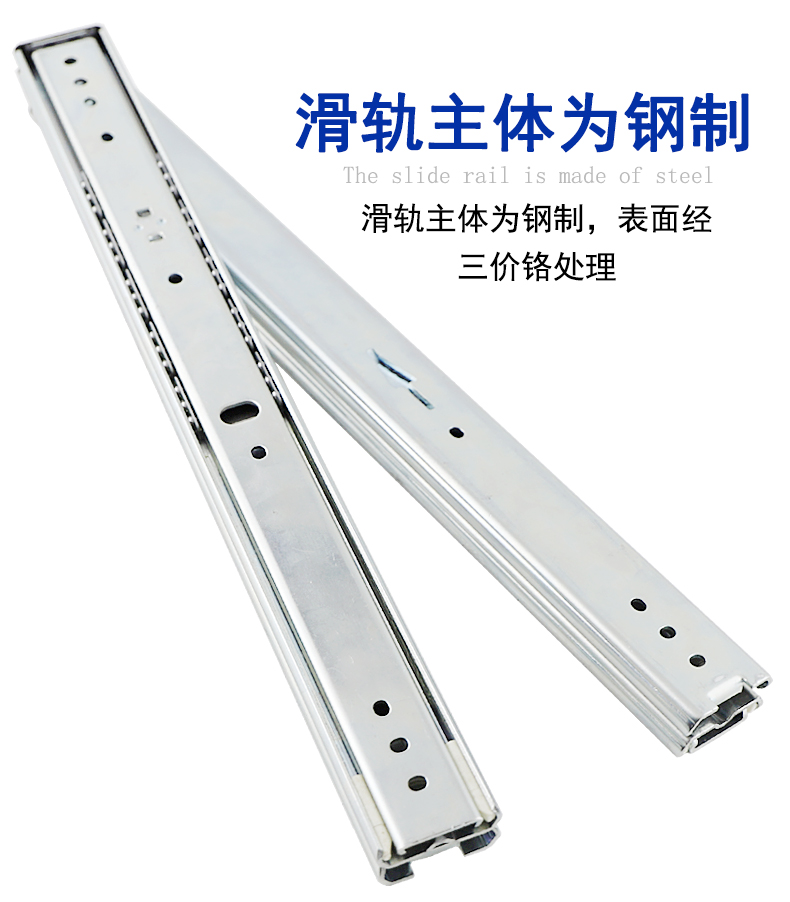

  5117.SHJY.SRR36 双层叠加自锁轨道，是一款中载型*钢制线性轨道，可完全替代米思米SRR36系列滑轨，滑轨采用钢，滑轨完全拉出时，会在收纳方向上锁定，按下分离弹簧可解除锁定，并进行收纳与滑轨拉拔。

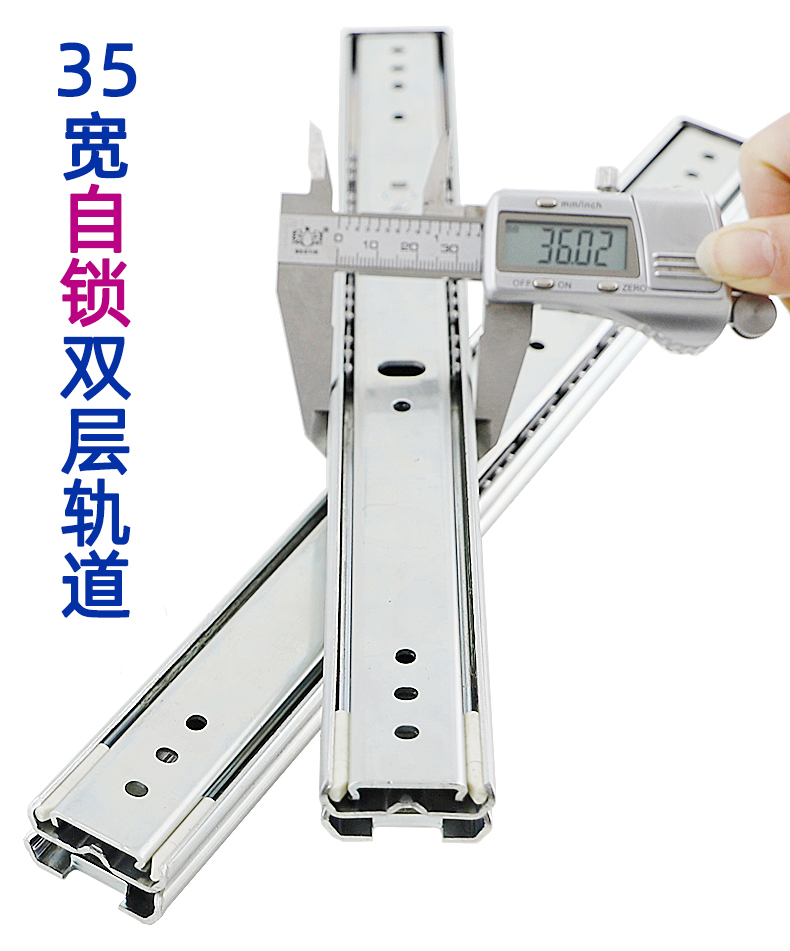

   具备标准19.5mm x 35.3mm规格, 滑轨长度从254mm (12") 到 711mm (28  "), 载重能力介于 36.2kg/对到86kg/对之间。滑轨被测试到30,000循环。

规格细节

安装间隙: 19.1mm
高度: 35.3mm
闭合长度: 254-711mm
延展长度: 280-733mm
最大载重: 36.2-86kg/pair
滑轨节数: 3
延展程度: Over
材质: Cold rolled steel Q235
抗震动性: 5

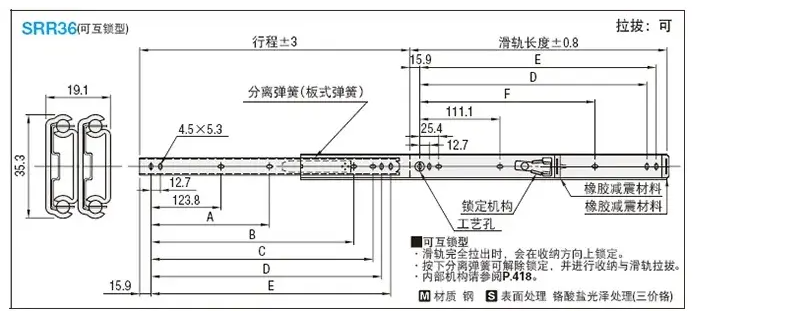

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 家具 – 建筑 & 滑动组件
  • 汽车厂 – 机台
  • 特种车辆 – 商用车 & 救护车

产品编号闭合长度（mm） 延展长度（mm）最大载重（kg）
 SHJY.5117.SRR36.012 305mm327.2mm
63.5kg
 SHJY.5117.SRR36.014356mm378mm59.7kg
 SHJY.5117.SRR36.016406mm428.4mm57.04kg
 SHJY.5117.SRR36.018457mm479.2mm56.02kg
 SHJY.5117.SRR36.020508mm530mm53.97kg
 SHJY.5117.SSRXN36.022559mm580.8mm51.02kg
 SHJY.5117.SSRXN36.024610mm631.6mm48.9kg
 SHJY.5117.SSRXN36.026660mm682.4mm47.04kg
 SHJY.5117.SSRXN36.028711mm733.2mm45kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

5117.SHJY.SRR36.012 length 305mm- 3D STEP FILE -
5117.SHJY.SRR36.012

5117.SHJY.SRR36.014 length 356mm- 3D STEP FILE -
5117.SHJY.SRR36.014 l

5117.SHJY.SRR36.016 length 406mm- 3D STEP FILE -
5117.SHJY.SRR36.016

5117.SHJY.SRR36.018 length 457mm- 3D STEP FILE -
5117.SHJY.SRR36.018

5117.SHJY.SRR36.020 length 508mm- 3D STEP FILE -
5117.SHJY.SRR36.020

5117.SHJY.SRR36.022 length 559mm- 3D STEP FILE -
5117.SHJY.SRR36.022

5117.SHJY.SRR36.024 length 610mm- 3D STEP FILE -
5117.SHJY.SRR36.024

5117.SHJY.SRR36.026 length 660mm- 3D STEP FILE -
5117.SHJY.SRR36.026

5117.SHJY.SRR36.028 length 711mm- 3D STEP FILE -
5117.SHJY.SRR36.028

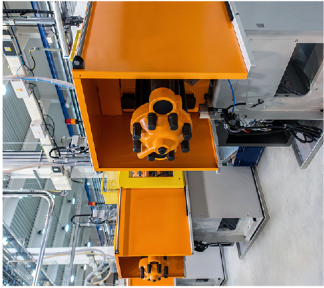

机台制造

特殊操作机台的伸缩取物机械及护栏。透过精密制造而成的 Saibo系列 能够提供机械长久的寿命。

概括

机台围栏, 货物搬运, 其他特殊机械。

在工业应用, 坚固及稳定是零件的关键要素。当零件被整合进自动化设备, 零件滑移的精准度将会至关重要。我们的工业滑轨多半表现小于闭合长度1%的变形量, 我们的客户因为产品的强度和高耐用度而长期信任Sliding Systems。

我们的产品范围也包括自动对齐高精度滚轮轨道。

我们的设计团队具备能力与您的工程团队共事, 并供应合适产品款式。

金融设备

点钞机, 银行内家具及其他电子设备

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

机器人技术

可应于于机器人和自动化领域

如需了解我们如何能帮助您应用LGV导轨在机器人技术和自动化领域，请联系我们 info@gsfslides.com
