5117.SHJY.9027T 10-18kg

5117.SHJY.9027T （滚珠滑轨） --（10-18kg） 双向推拉轨道

   5117.SHJY.9027T （滚珠滑轨） 为一款冷轧成型的拉出三分之二二节双向滑轨, 具备节省预算的价位，性价比高。可通用在大多数一般用途, 经常被运用在办公桌抽屉、橱柜、展示柜、工具箱等。

   具备标准9.9mm x 27.1mm规格, 滑轨长度从150mm (6") 到 600mm (24"), 载重能力介于 18kg/对  到 10kg/对之间。滑轨被测试到30,000循环。 此轨道为定制轨道，无库存。

规格细节

安装间隙: 9.8
高度: 27
闭合长度: 300-600
延展长度: 200-396
最大载重: 10-18kg/pair
滑轨节数: 2
延展程度: Partial
材质: Cold rolled steel Q235
抗震动性: 3

规格图

适合应用于:

产品编号
闭合长度（mm）延展长度（mm）最大载重（kg）
5117.SHJY2701T.006150mm99.9mm18kg
5117.SHJY2701T.008200mm133.2mm18kg
5117.SHJY2701T.010250mm166.5mm18kg
5117.SHJY2701T.012300mm199.8mm18kg
5117.SHJY2701T.014350mm233.1mm18kg
5117.SHJY2701T.016400mm266.4mm18kg
5117.SHJY2701T.018450mm299.9mm16kg
5117.SHJY2701T.020500mm333.3mm14kg
5117.SHJY2701T.022550mm366.6mm12kg
5117.SHJY2701T.024600mm399.6mm10kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

5117.SHJY2701T.006 length 150mm- 3D STEP FILE -
5117.SHJY2701T.006

5117.SHJY2701T.008 length 200mm- 3D STEP FILE -
5117.SHJY2701T.008

5117.SHJY2701T.010 length 250mm- 3D STEP FILE -
5117.SHJY2701T.010

5117.SHJY2701T.012 length 300mm- 3D STEP FILE -
5117.SHJY2701T.012

5117.SHJY2701T.014 length 350mm- 3D STEP FILE -
5117.SHJY2701T.014

5117.SHJY2701T.016 length 400mm- 3D STEP FILE -
5117.SHJY2701T.016

5117.SHJY2701T.018 length 450mm- 3D STEP FILE -
5117.SHJY2701T.018

5117.SHJY2701T.020 length 500mm- 3D STEP FILE -
5117.SHJY2701T.020

5117.SHJY2701T.022 length 550mm- 3D STEP FILE -
5117.SHJY2701T.022

5117.SHJY2701T.024 length 600mm- 3D STEP FILE -
5117.SHJY2701T.024

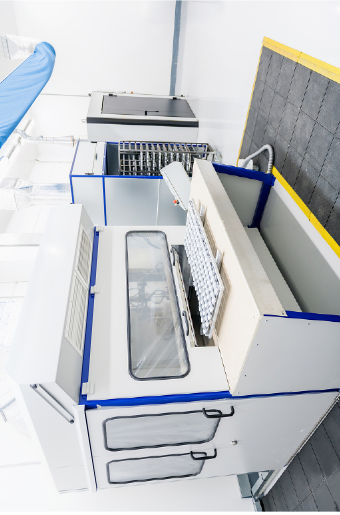

机械制造

特殊作业机械和机台护栏的设计结构。 Saibo硬化伸缩滑轨的品质优良且价格具竞争力，同时提供了超出机械所需的超长使用寿命。

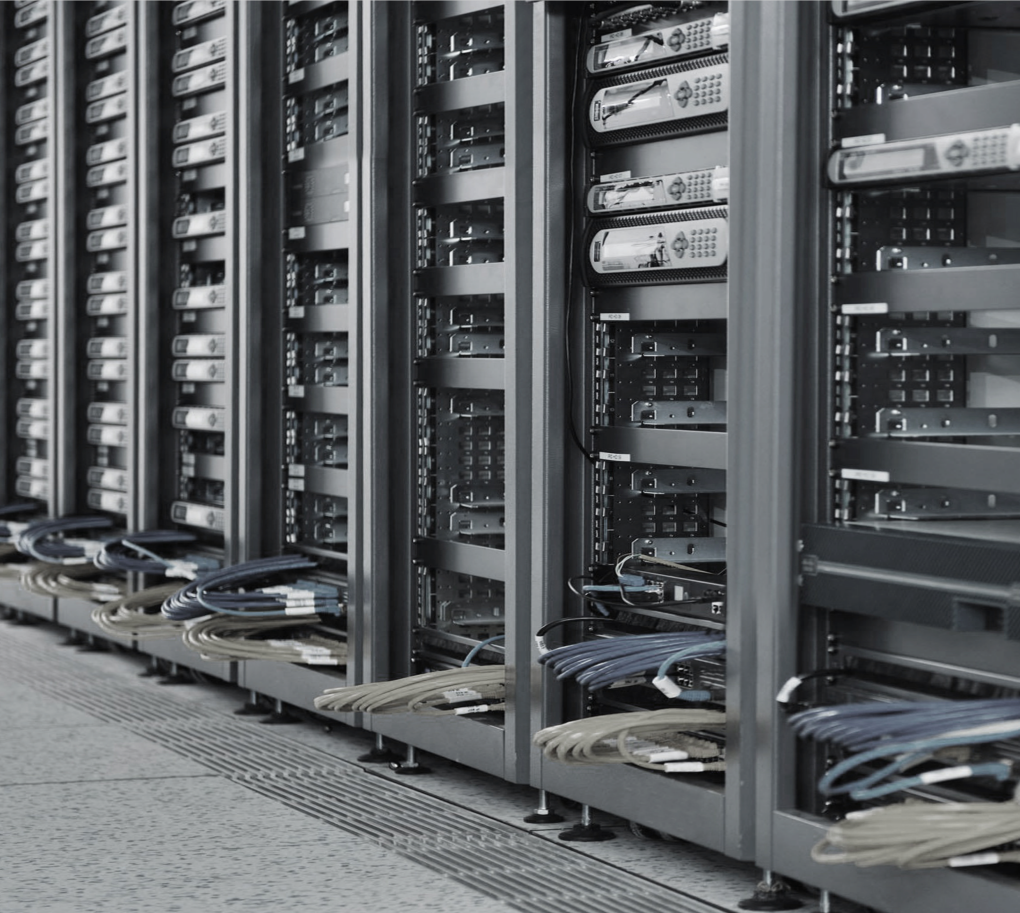

普遍应用

线性的设计和规格搭配伸缩滑轨的结构，应用于专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备。

在此类工业应用中，可靠度和耐用性是关键要求。当与工厂自动化结合时，运动精度也至关重要。我们的高端产品系列标示的负载能力代表以变形量小于滑轨长度1%的条件下滑轨能承受之最大重量，这是一个比其他普遍测量滑轨负载能力还更高的标准。借此，我们的客户总是依赖着Sliding Systems产品的耐用性及强度。

我们的产品系列还包括采用超高精度的轴承滚轮运行的导轨系统，配备自动调心之滑块。

与您的工程团队共事时，我们的设计团队能够提供全数组件。

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。
