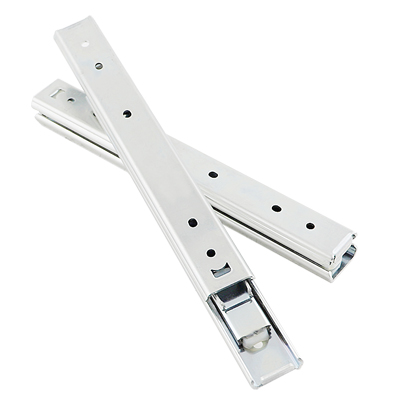

SHJY.SSRYC27 27.78 -38kg

SHJY.SSRYC27.（双层叠加工业轨道 ） --（27.78 -38kg） 冷轧钢款

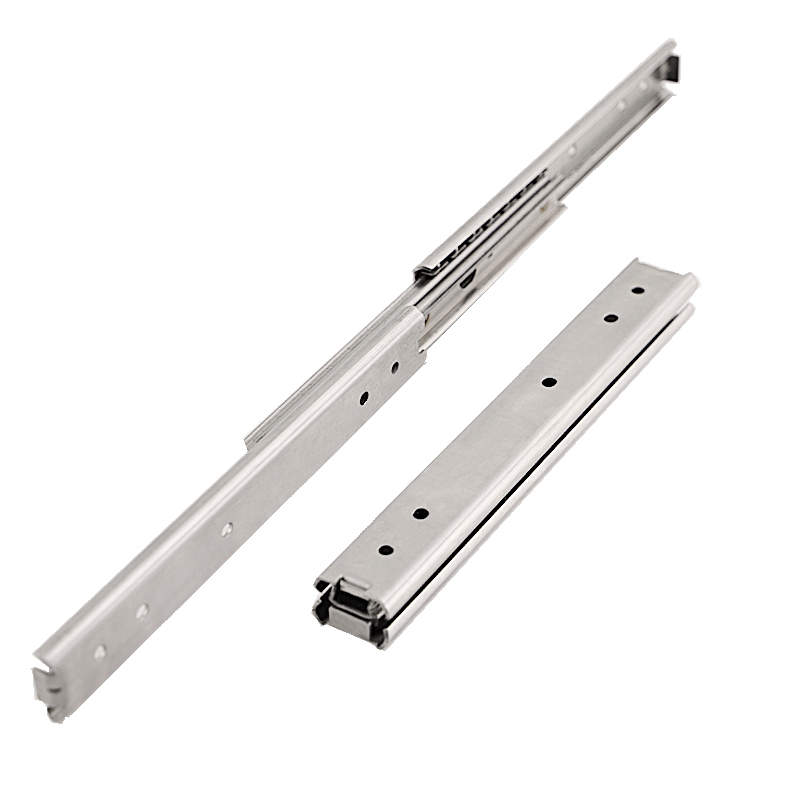

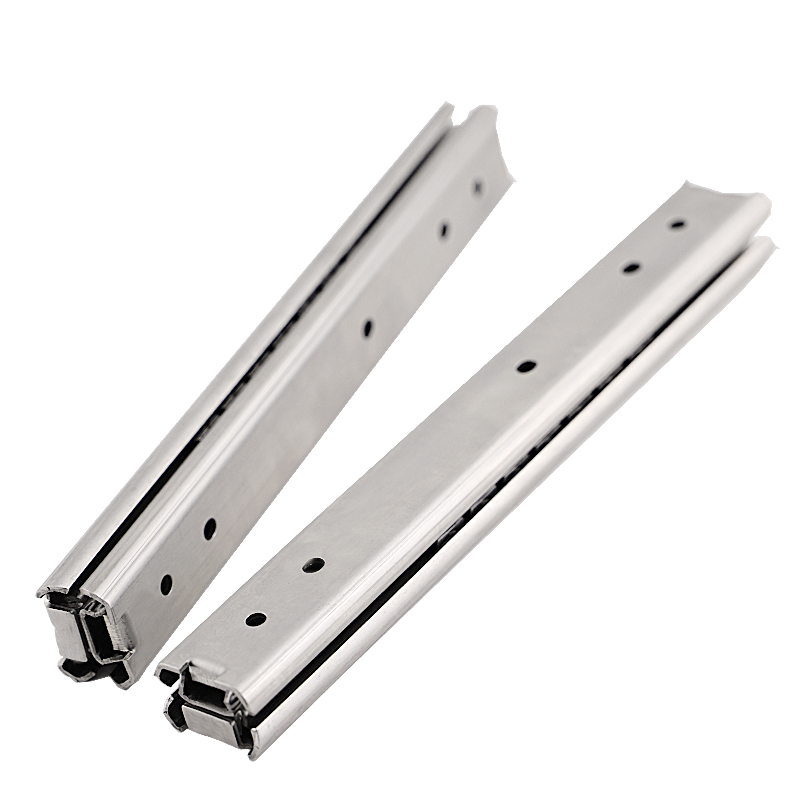

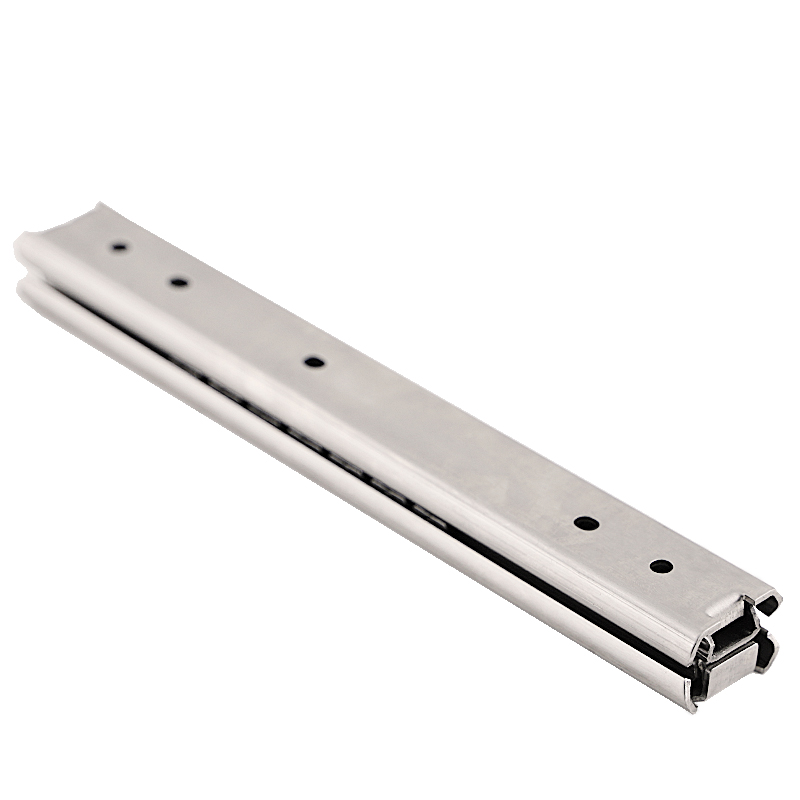

SHJY.SSRYC27 是一款中载型*冷轧钢制线性轨道，可完全替代米思米SRXY27系列滑轨，滑轨采用耐腐蚀性能优异的SUS304不锈钢，是可完全拉出的三段抽拉型，不能拉拔滑轨。

     具备标准19.1mm x 27mm规格, 滑轨长度从203.2mm (8") 到 508mm (20"), 载重能力介于 27kg/对到38kg/对之间。滑轨被测试到30,000循环。

规格细节

安装间隙: 19.1mm

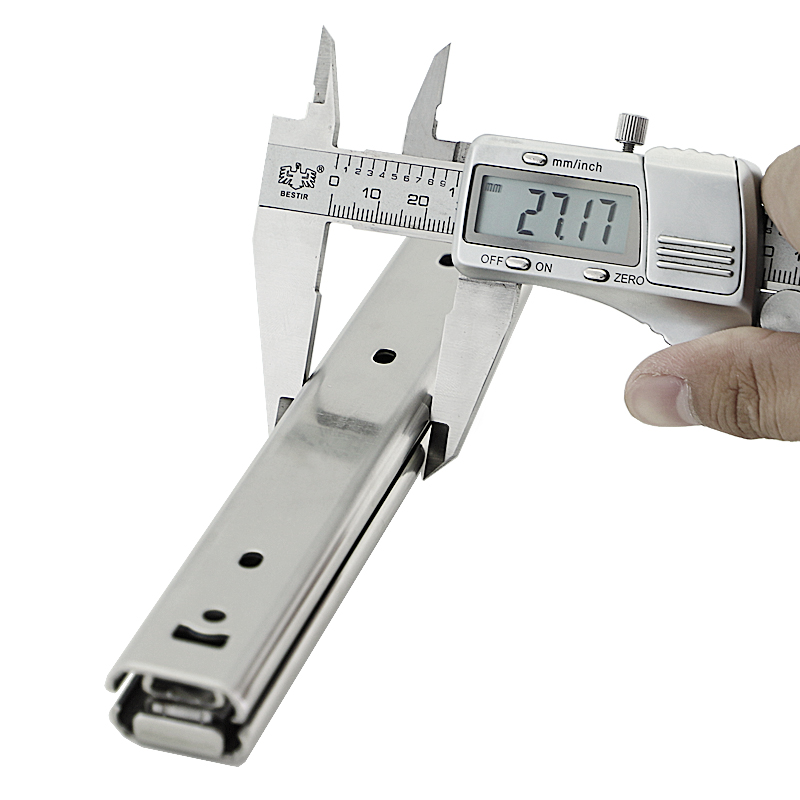

高度: 27mm
闭合长度: 203.2-508mm
延展长度: 225.2-530mm
最大载重: 27.3-38kg/pair
滑轨节数: 3
延展程度: Over
材质: Cold rolled steel Q235
抗震动性: 4

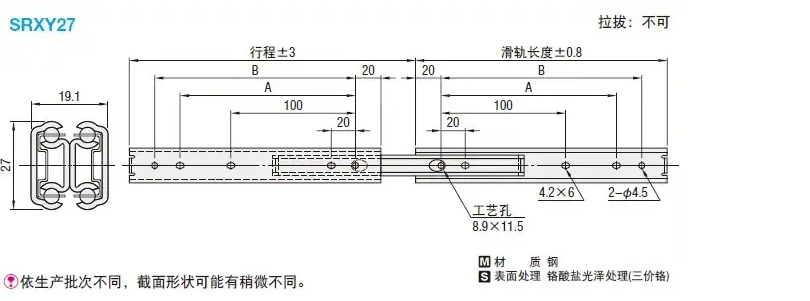

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 家具 – 建筑 & 滑动组件
  • 汽车厂 – 机台
  • 特种车辆 – 商用车 & 救护车
  • 火车 – 蓄电池箱 – 车门 – 座椅

2702TA1


产品编号闭合长度 (mm)延展长度 (mm)最大载重(kg)
5117.SHJY.SRXY27.Q235.008200228.838
5117.SHJY.SRXY27.Q235.010250276.237
5117.SHJY.SRXY27.Q235.012300327.236
5117.SHJY.SRXY27.Q235.014350376.433.9
5117.SHJY.SRXY27.Q235.016400425.632
5117.SHJY.SRXY27.Q235.018450474.830
5117.SHJY.SRXY27.Q235.02050052428.06

下载权限

您必须注册或登入以下载CAD及其他技术资料。

5117.SHJY.SRXY27.Q235.008 length 200mm- 3D STEP FILE -
5117.SHJY.SRXY27

5117.SHJY.SRXY27.Q235.010 length 250mm- 3D STEP FILE -
5117.SHJY.SRXY27.Q235.010

5117.SHJY.SRXY27.Q235.012 length 300mm- 3D STEP FILE -
5117.SHJY.SRXY27.Q235.012

5117.SHJY.SRXY27.Q235.014 length 350mm- 3D STEP FILE -
5117.SHJY.SRXY27.Q235.014

5117.SHJY.SRXY27.Q235.016 length 400mm- 3D STEP FILE -
5117.SHJY.SRXY27.Q235.016

5117.SHJY.SRXY27.Q235.018 length 450mm- 3D STEP FILE -
5117.SHJY.SRXY27.Q235.018

5117.SHJY.SRXY27.Q235.020 length 500mm- 3D STEP FILE -
5117.SHJY.SRXY27.Q235.020

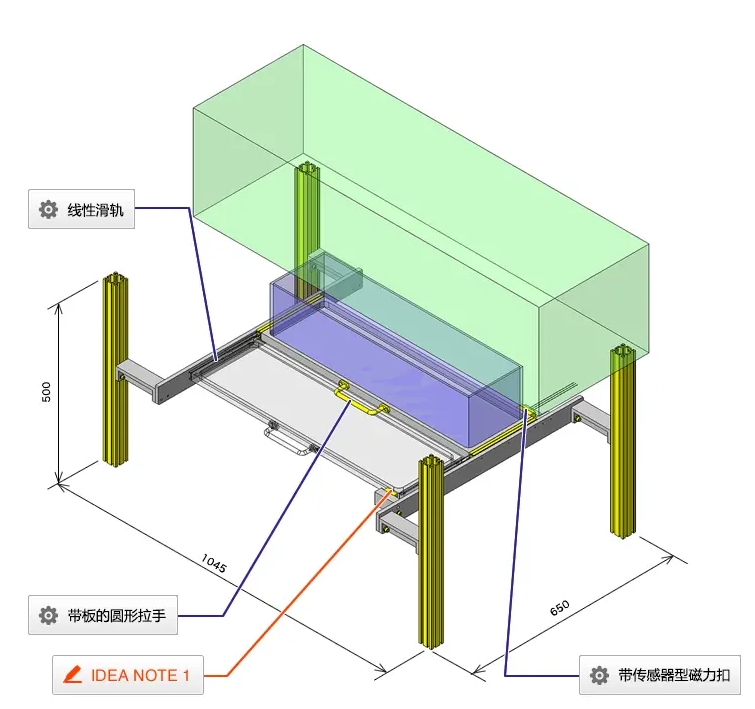

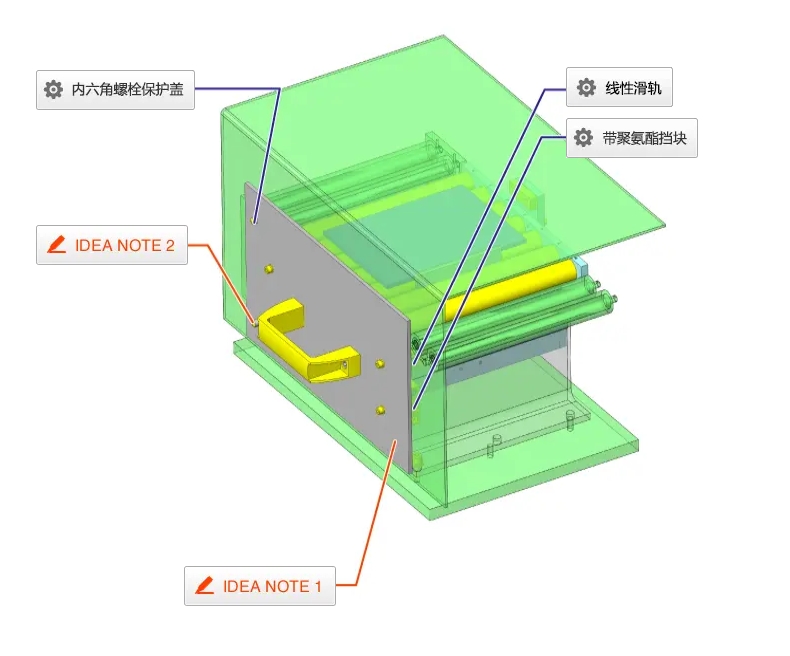

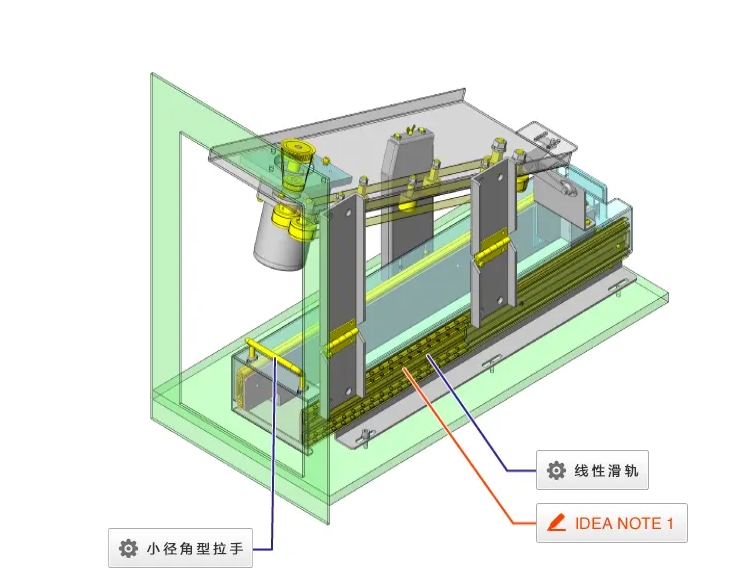

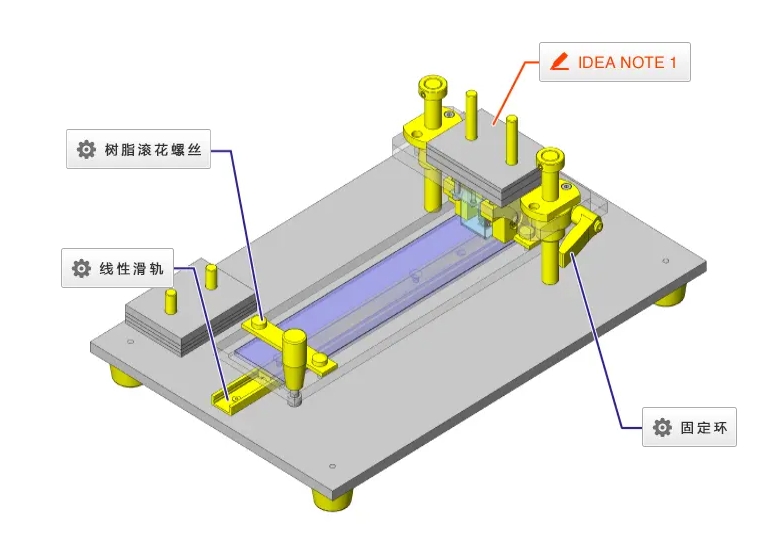

机台制造

特殊操作机台的伸缩取物机械及护栏。透过精密制造而成的 Saibo系列 能够提供机械长久的寿命。

概括

机台围栏, 货物搬运, 其他特殊机械。

在工业应用, 坚固及稳定是零件的关键要素。当零件被整合进自动化设备, 零件滑移的精准度将会至关重要。我们的工业滑轨多半表现小于闭合长度1%的变形量, 我们的客户因为产品的强度和高耐用度而长期信任Sliding Systems。

我们的产品范围也包括自动对齐高精度滚轮轨道。

我们的设计团队具备能力与您的工程团队共事, 并供应合适产品款式。
