供应全球优质的滑动承载延伸系统

SHJY.SSRYC27 27.78 -38kg SUS304

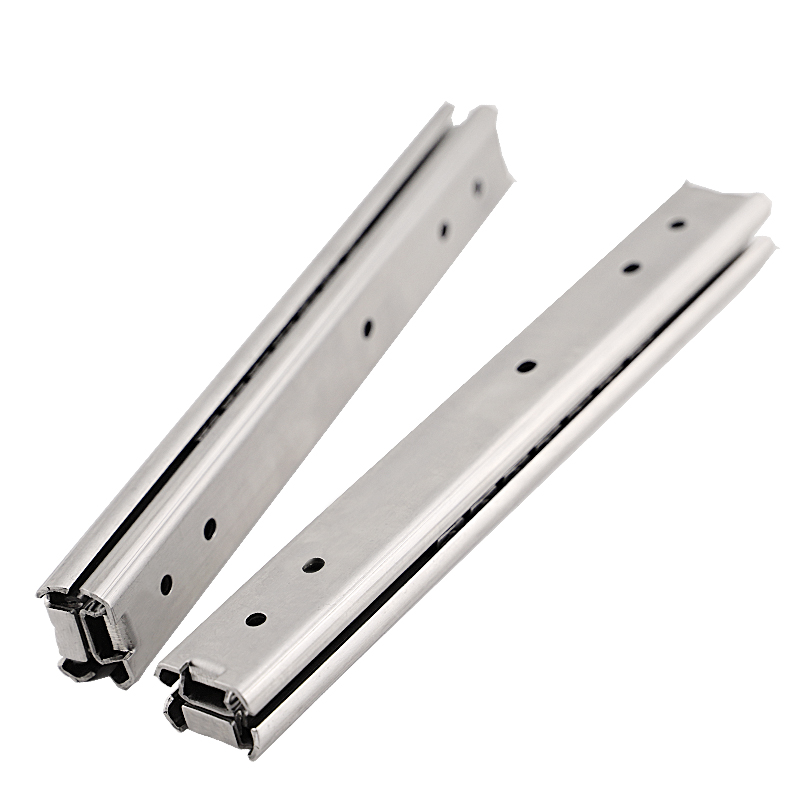

SHJY.SSRYC27.（双层叠加工业轨道 ） --（27.78 -38kg） 不锈钢款

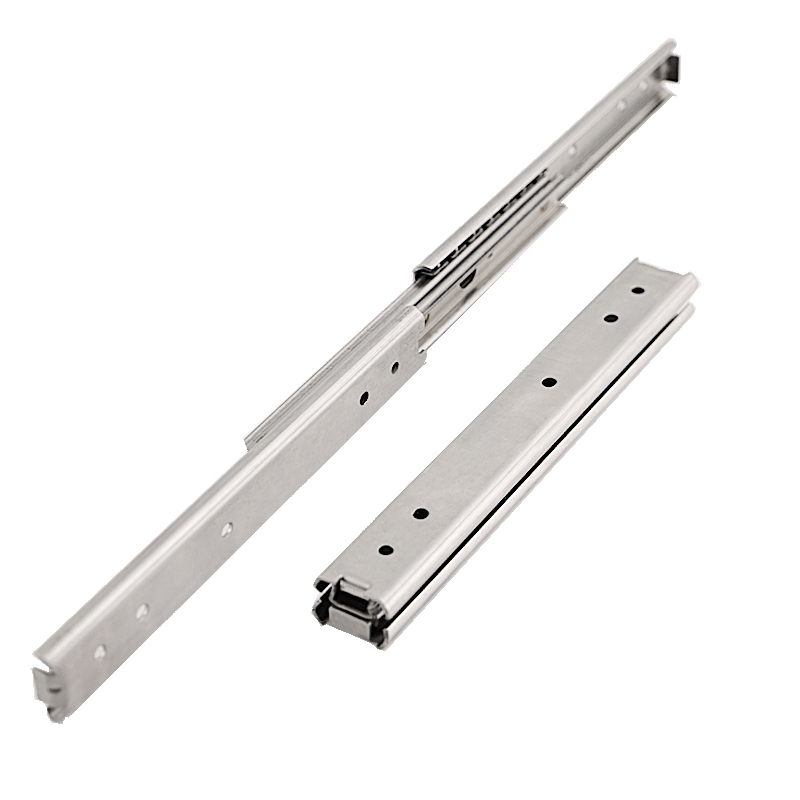

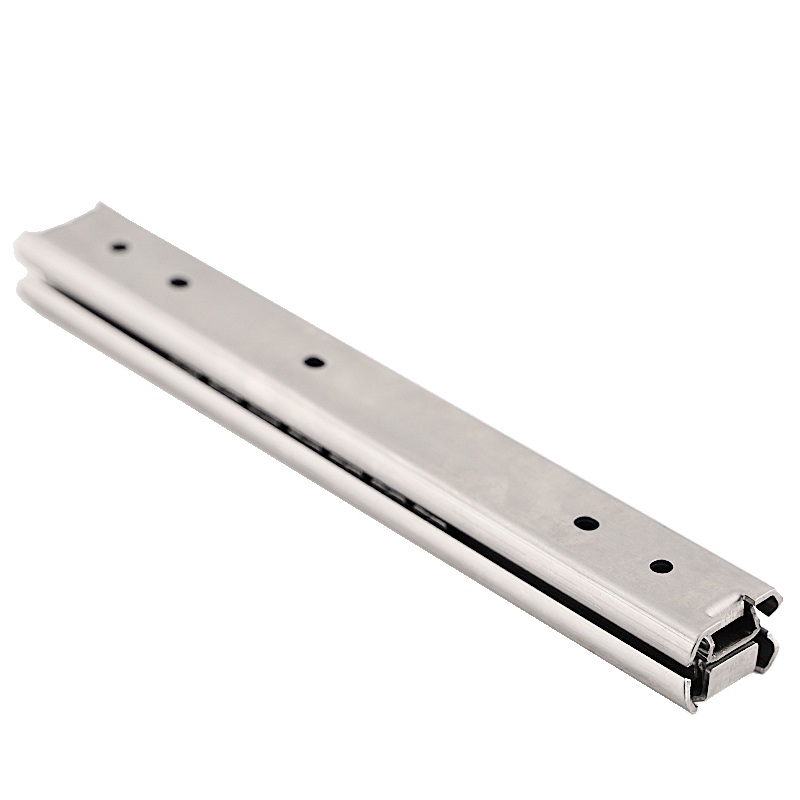

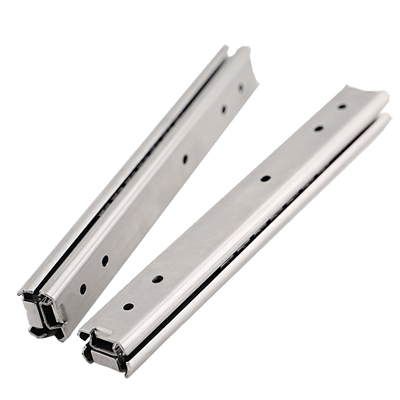

SHJY.SSRXYC27304TA是一款中载型*不锈钢制线性轨道，可完全替代米思米SSRXN27系列滑轨，滑轨采用耐腐蚀性能优异的SUS304不锈钢，是可完全拉出的三段抽拉型，不能拉拔滑轨。

     具备标准19.1mm x 27mm规格, 滑轨长度从203.2mm (8") 到 508mm (20"), 载重能力介于 27kg/对到38kg/对之间。滑轨被测试到30,000循环。

规格细节

安装间隙: 19.1mm

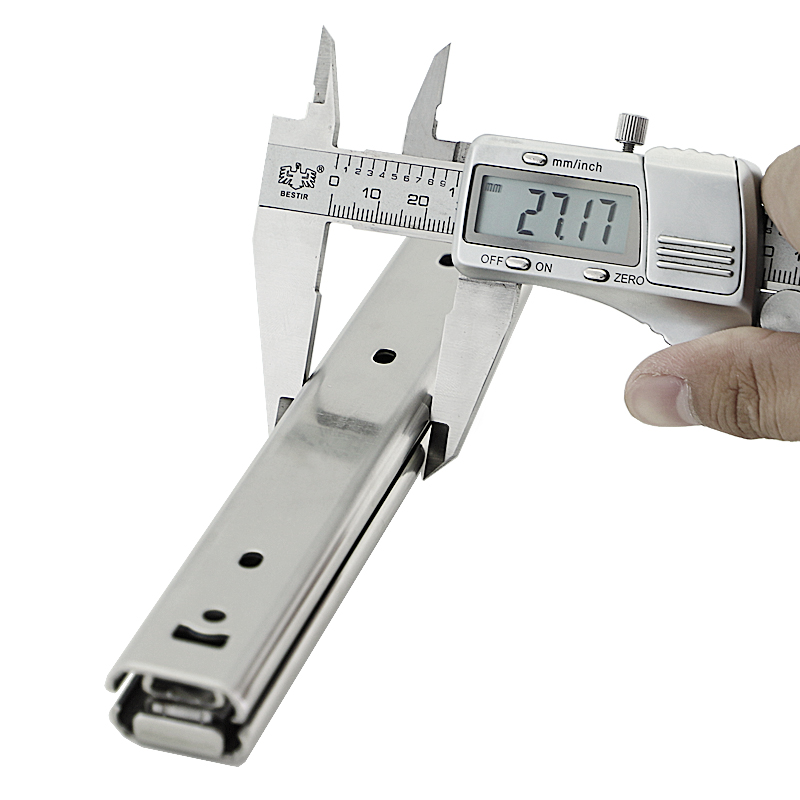

高度: 27mm
闭合长度: 203.2-508mm
延展长度: 225.2-530mm
最大载重: 27-38kg/pair
滑轨节数: 3
延展程度: Over
材质: SUS304
抗震动性: 4

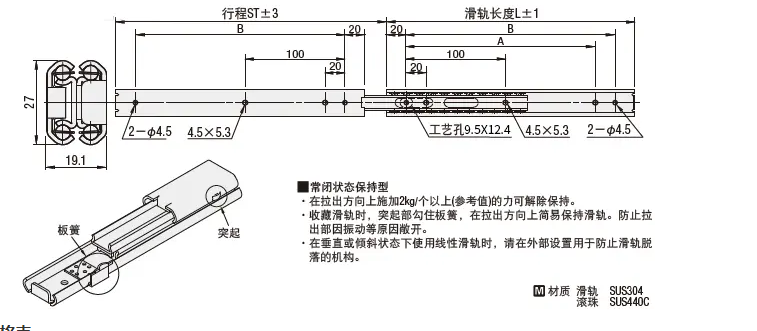

规格图

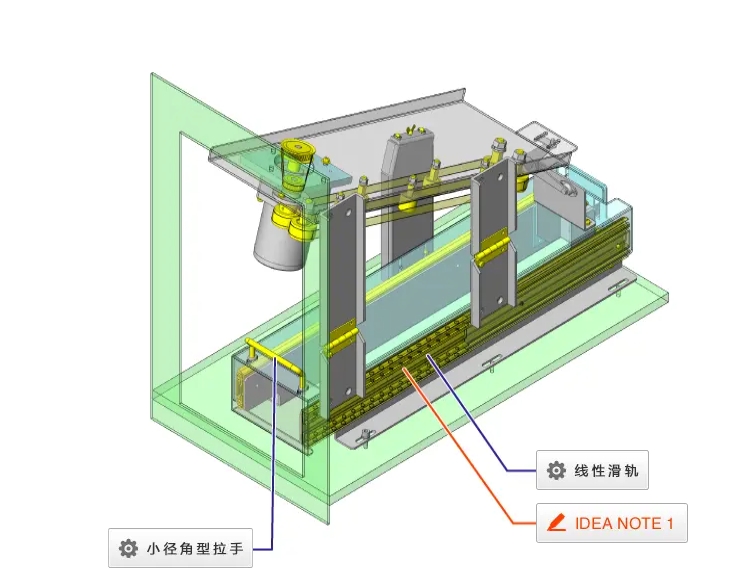

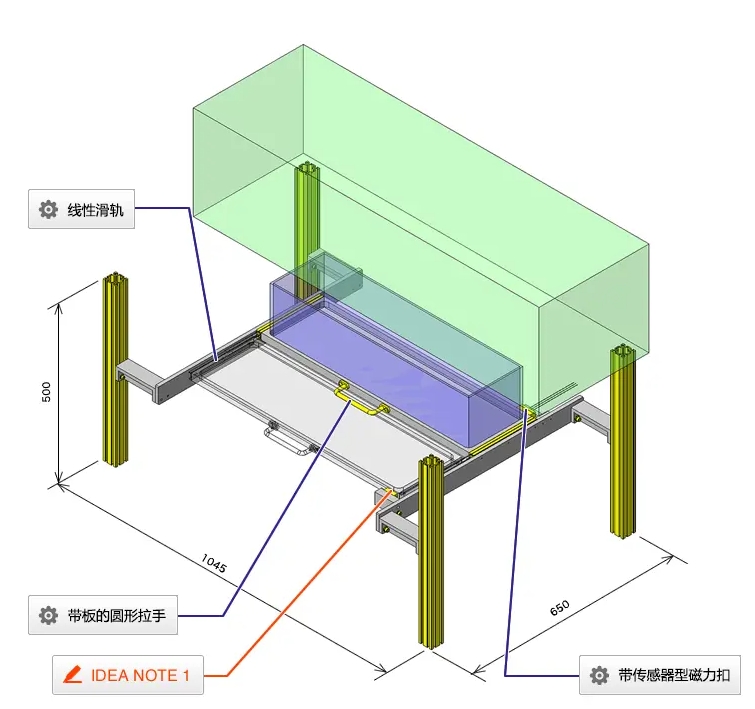

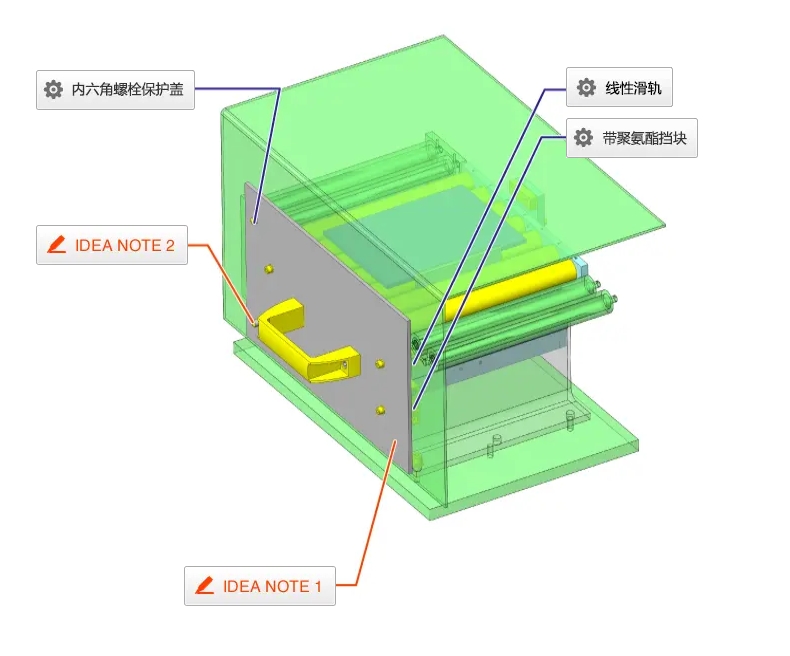

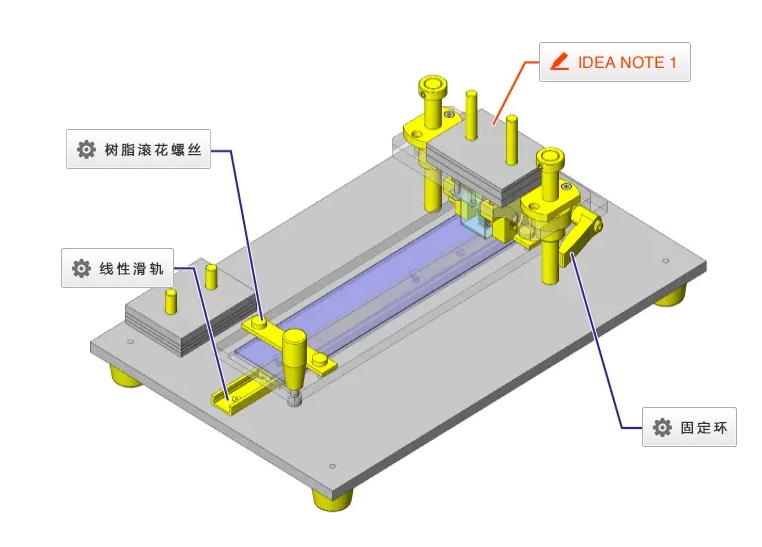

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 家具 – 建筑 & 滑动组件
  • 汽车厂 – 机台
  • 特种车辆 – 商用车 & 救护车
  • 火车 – 蓄电池箱 – 车门 – 座椅

27双层不锈钢


产品编号闭合长度 (mm)延展长度 (mm)最大载重 (kg)
5117.SHJY.SSRYC27.SUS304.008203.2225.238
5117.SHJY.SSRYC27.SUS304.01025427637
5117.SHJY.SSRYC27.SUS304.012304.8326.836
5117.SHJY.SSRYC27.SUS304.014355.6377.633.9
5117.SHJY.SSRYC27.SUS304.016406.4428.432
5117.SHJY.SSRYC27.SUS304.018457.2479.230
5117.SHJY.SSRYC27.SUS304.02050853028.06

下载权限

您必须注册或登入以下载CAD及其他技术资料。

5117.SHJY.SSRYC27.SUS304.008 length 203.2mm- 3D STEP FILE -
SSRXC2708

5117.SHJY.SSRYC27.SUS304.010 length 254mm- 3D STEP FILE -
SSRXC2710

5117.SHJY.SSRYC27.SUS304.012 length 304.8mm- 3D STEP FILE -
SSRXC2712

5117.SHJY.SSRYC27.SUS304.014 length 355.6mm- 3D STEP FILE -
SSRXC2714

5117.SHJY.SSRYC27.SUS304.016 length 406.4mm- 3D STEP FILE -
SSRXC2716

5117.SHJY.SSRYC27.SUS304.018 length 457.2mm- 3D STEP FILE -
SSRXC2718

5117.SHJY.SSRYC27.SUS304.020 length 508mm- 3D STEP FILE -
SSRXC2720
