SHJY.5117.5353.CONSLD (伸缩滑轨) 15-60kg（Pair）

SHJY.5117.5353.CONSLD (伸缩滑轨) 15-60kg（Pair） 重型四节隐藏餐桌滑轨（200%行程）

 SHJY.5117.5322为一款冷轧成型的全展重型三节滑轨, 行程可达到200%，具备节省预算的价位，性价比高。可通用在大多数一般用途, 经常被运用在战斗车辆、机械自动化设备、金融设备、工具箱、电柜、工具箱柜、医疗食品器械、房车、商用车辆及救护车特种辆的抽屉系统。

具备标准53mm x38mm截面规格, 滑轨长度从250mm (12") 到 1200mm (48"), 载重能力介于 15kg/对 （33lbs）到 60kg/对 (132lbs)之间。滑轨被测试到50,000循环。

冷轧成型的滑轨适合应用在像是车内收纳和收纳架的静态载重环境。如应用牵涉到震动与冲击环境, 我们建议采用实心结构的SHJY滑轨系列。

  本款滑轨内外板带有系统孔来弹性配合柜体安装孔位。滑轨的安装孔位, 长度及载重皆标注在型录中。滑轨表面镀锌, 内部结构建置有缓冲档块, 钢珠材质为冷轧钢。

载重能力为滑轨安装在受力主轴之下计算(非平躺安装)。 滑轨成对出售 (左&右)。

  SHJY.5117.5322各尺寸皆有库存, 大量采购请洽询业务。

规格细节

安装间隙: 38mm
高度: 53mm
闭合长度: 250mm-1200mm
延展长度: 500mm-2400mm
最大载重: 15-60 kg/pair
滑轨节数: 4节/不带锁定/内轨不可折
延展程度: over/200%
材质: Cold rolled steel Q235
抗震动性: 8

规格图

适合应用于:

  • 金融 – 自动提款机 – ATM
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 家具 – 建筑 & 滑动组件
  • 机台制造 – 特殊操作机台
  • 汽车厂 – 机台

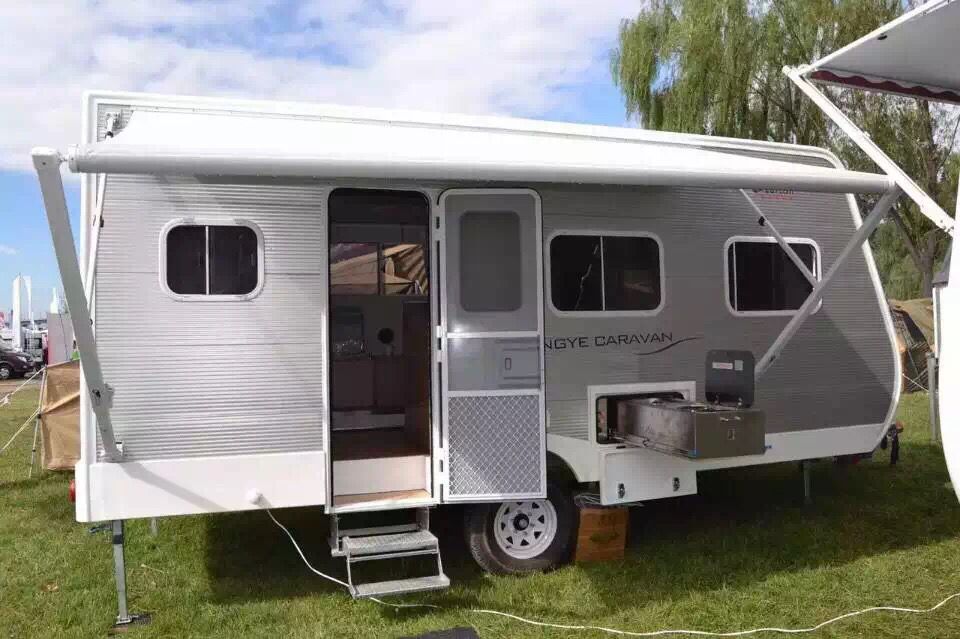

  • 露营车 – 收纳 & 滑动抽屉
  • 特种车辆 – 商用车 & 救护车
  • 火车 – 蓄电池箱 – 车门 – 座椅

下载权限

您必须注册或登入以下载CAD及其他技术资料。

机台制造

特殊操作机台的伸缩取物机械及护栏。透过精密制造而成的 Saibo系列 能够提供机械长久的寿命。

概括

机台围栏, 货物搬运, 其他特殊机械。

在工业应用, 坚固及稳定是零件的关键要素。当零件被整合进自动化设备, 零件滑移的精准度将会至关重要。我们的工业滑轨多半表现小于闭合长度1%的变形量, 我们的客户因为产品的强度和高耐用度而长期信任Sliding Systems。

我们的产品范围也包括自动对齐高精度滚轮轨道。

我们的设计团队具备能力与您的工程团队共事, 并供应合适产品款式。

金融设备

点钞机, 银行内家具及其他电子设备

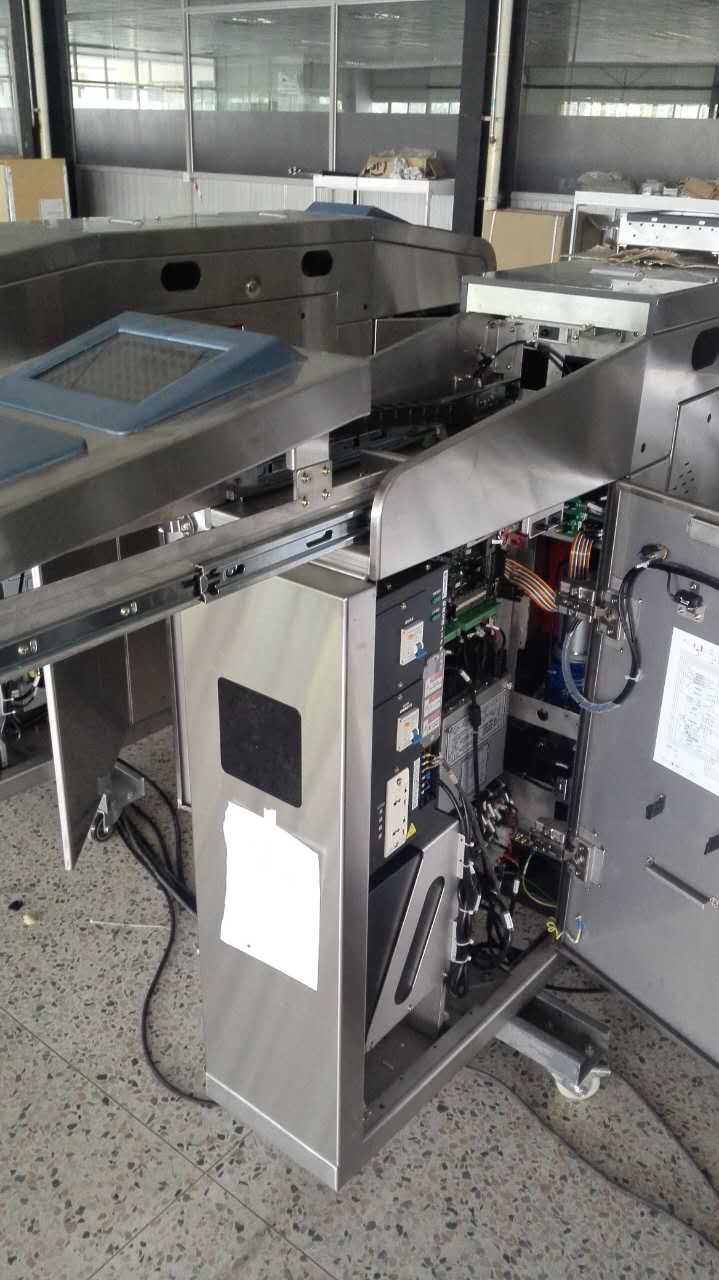

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

适合应用于需要高荷重滑门的环境

如需了解我们如何能帮助您应用LGV导轨在高荷重滑门，请联系我们 info@gsfslides.com

安全护栏

Saibo紧凑型线性滑轨适合应用于安全护栏系统，像是滑动闸门或可延展的围栏系统。

如需了解我们如何能帮助您应用Saibo滑轨在护栏系统，请联系我们 info@gsfslides.com

工业收纳

货架抽屉和客制化收纳系统

博物馆收纳

当针对设计存放大型不规则型状的工件或展示品的收纳设备时，吉士孚广泛的产品范围将供应您无法取代的优势。我们在某些不寻常的大型储物应用和对环境较为敏感的收纳设备具丰富经验，欢迎您与我们联系并取用我们庞大的产品范围。

正确的选择滑轨规格可以确保最大限度的利用收纳和展示空间，并能安全有效的在需要时轻易取出。

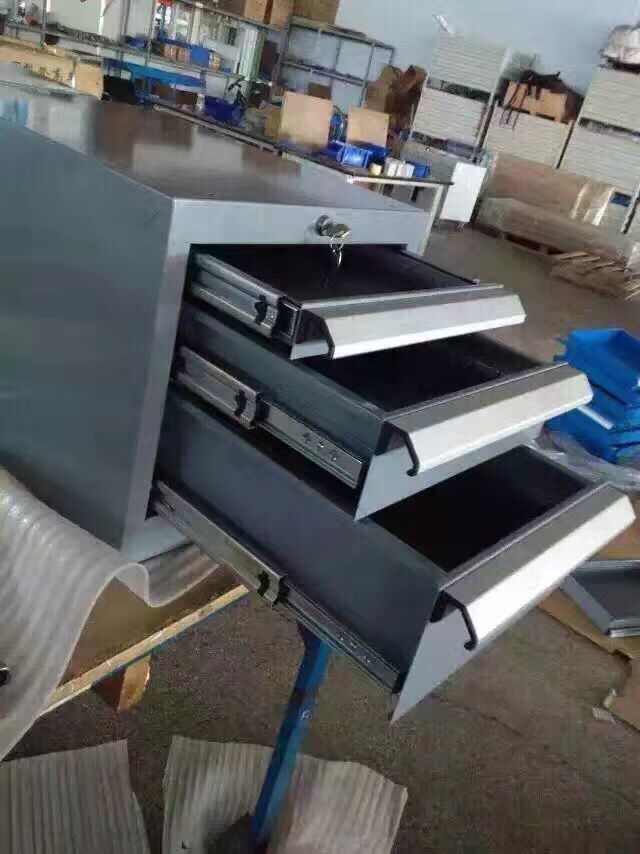

工作空间收纳

吉士孚供应了广泛且标准化的产品，备有库存且大部分适合应用于工作台、工具收纳、组装和操作站。这些产品可以不受最小订购量或金额限制购买。

滑动系统

Saibo硬化伸缩滑轨适合应用于交通运输领域，我们已经正在供应的应用包括车门系统、电池收纳、天窗系统。

如需得知我们如何使用Saibo滑轨结和座椅系统请与我们联系 info@gsfslides.com

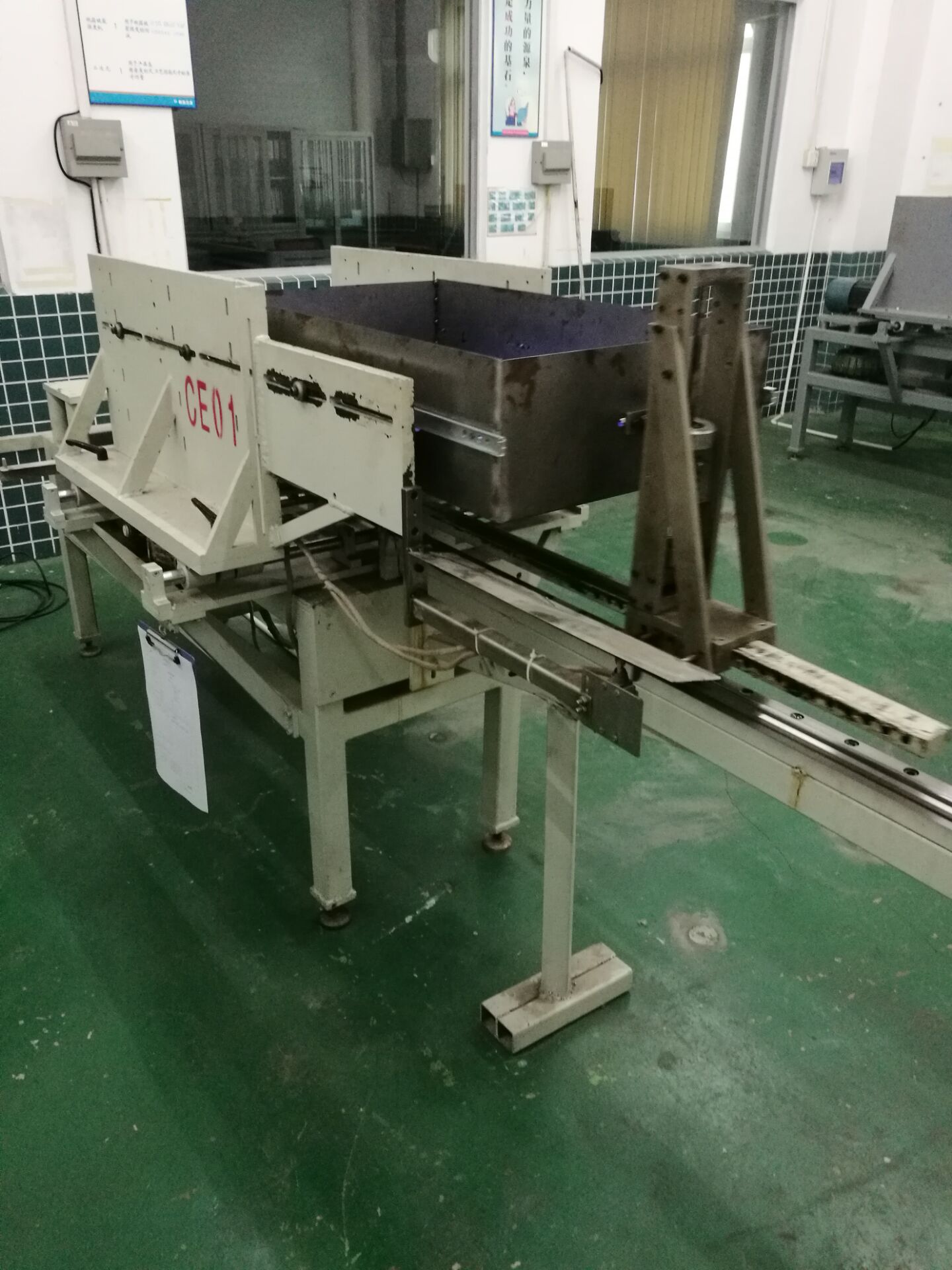

机械制造

特殊作业机械和机台护栏的设计结构。 Saibo硬化伸缩滑轨的品质优良且价格具竞争力，同时提供了超出机械所需的超长使用寿命。

普遍应用

线性的设计和规格搭配伸缩滑轨的结构，应用于专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备。

在此类工业应用中，可靠度和耐用性是关键要求。当与工厂自动化结合时，运动精度也至关重要。我们的高端产品系列标示的负载能力代表以变形量小于滑轨长度1%的条件下滑轨能承受之最大重量，这是一个比其他普遍测量滑轨负载能力还更高的标准。借此，我们的客户总是依赖着Sliding Systems产品的耐用性及强度。

我们的产品系列还包括采用超高精度的轴承滚轮运行的导轨系统，配备自动调心之滑块。

与您的工程团队共事时，我们的设计团队能够提供全数组件。

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。

轨道产业


从火车底部安装的抽出式蓄电池箱, 到高频率开关的火车门, 以及有逐年增长趋势的座椅系统。
Sliding Systems都具备合适的产品套用。


蓄电池箱

应用在蓄电池箱的滑轨需要具备极端的强度, 滑轨组件必须同蓄电池箱为一体, 通过冲击测试。

同时, 随着火车朝着高速列车的趋势发展, 蓄电池箱导轨必须被挑战承受巨大的动态负载以符合标准。

蓄电池箱在长期使用过后也有可能容纳易腐蚀的气体, 因此小心的选择规格和表面处理被视为重要的一环。

尽管火车的悬吊系统日新月异, 使用滚轮来抽出蓄电池的方式还是会受到震动和冲击的影响而故障, 这让抗冲击滑轨成为最适合蓄电池箱的解决方案。

车门系统

运用在车门系统的滑轨必须能够承受动态负载及符合冲击测试标准。 同时, 滑轨必须运作稳定并具备在极高的使用频率下鲜少需要维修。一般地铁的车门在一小时内至少开关20次, 滑轨须能够持续承受此频率至到运输系统寿命终结。

滑轨的钢珠及珠轨必须经过硬化处理以承受如此高的使用频率, 一方面也避免腐蚀问题。碳钢滑轨也表现较高的耐用度, 在长时间使用下碳钢滑轨比较不易像冷轧滑轨一样产生永久变形。

座椅系统

随着铁路技术的日益进步, 火车上渐渐开始供应乘客可调整式的头等/商务舱座椅。简单, 耐用, 低维修频率是座椅滑轨应用在轨道车辆的关键要素。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

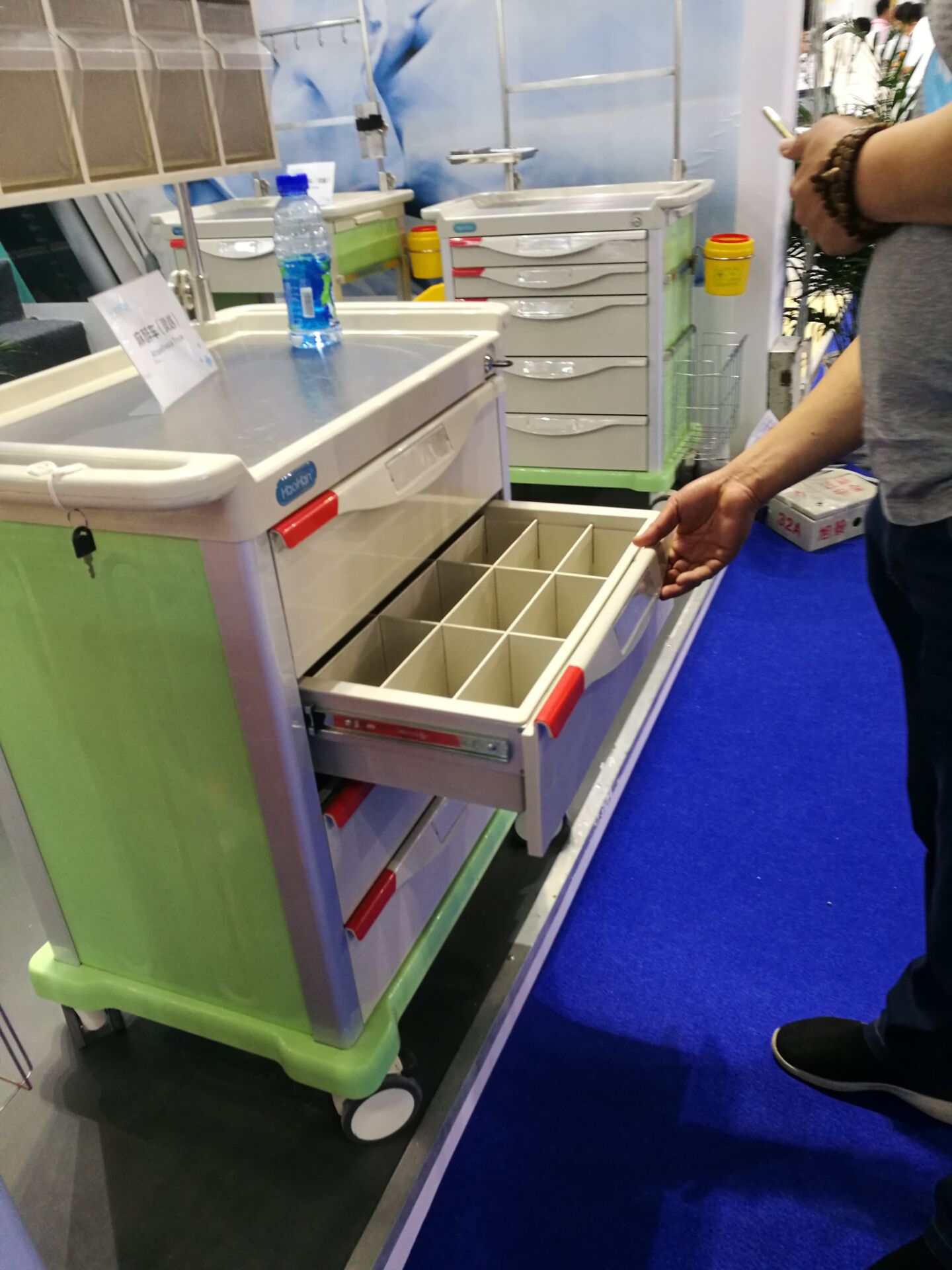

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。
