4080.TFS43 全行程延展 (2061-4908N 径向负载/支) 硬化滑轨

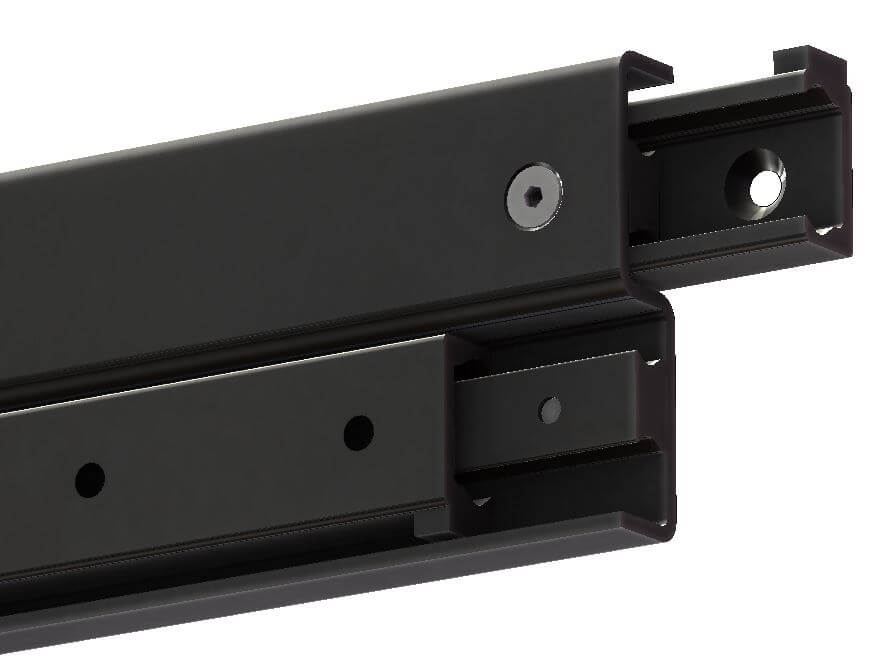

Saibo TFS系列 (全行程"S型"伸縮滑軌) 是由兩支TPE滑軌以及S型中間結構組裝而成的滑軌,具備出色的剛性和載重能力。藉由使用S型中央鋼板結構,滑軌規格較薄,但同時維持展開後的最小化變形量。

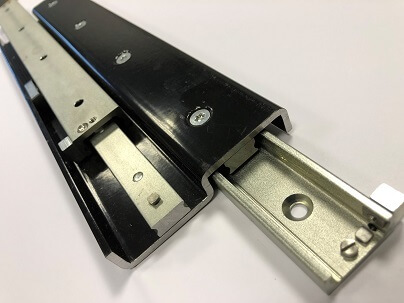

Saibo系列的所有钢珠滚道均经过感应淬火处理达到58+4 HRC的硬度,相似于钢珠之硬度。具备相当小的滑动阻力,并增加了纵向加速度。除了感应淬火的钢珠滚道以外,滑轨本身受到20µm的黑锌镀层保护,符合RoHS和Reach的规范要求。全数制造过程根据ISO9001:2015控制。

规格细节

安装间隙: 28mm
高度: 120mm
闭合长度: 530-1970mm
延展长度: 556-2026mm
最大载重: 2061-4908N per slide
滑轨节数: 3
延展程度:
材质: Hardened Steel
抗震动性: 10

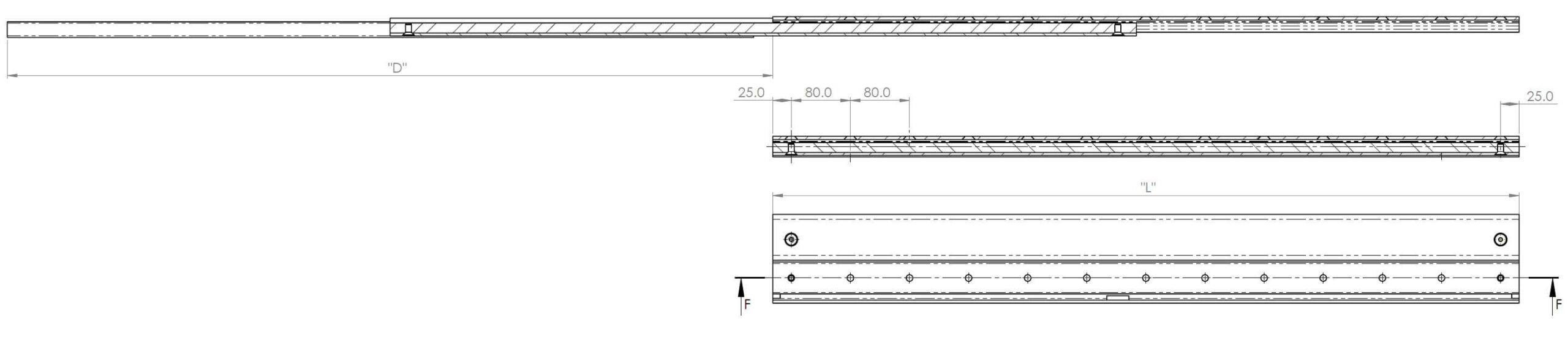

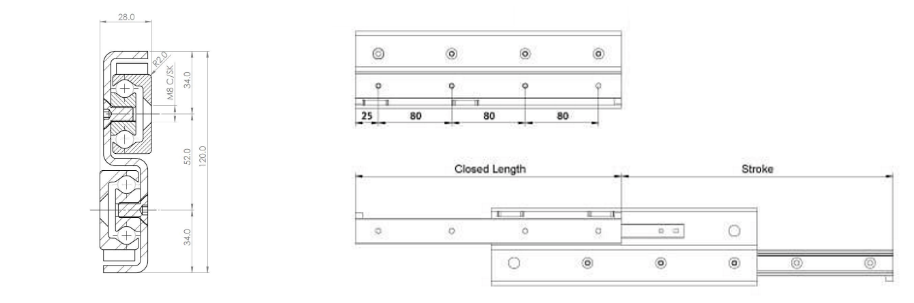

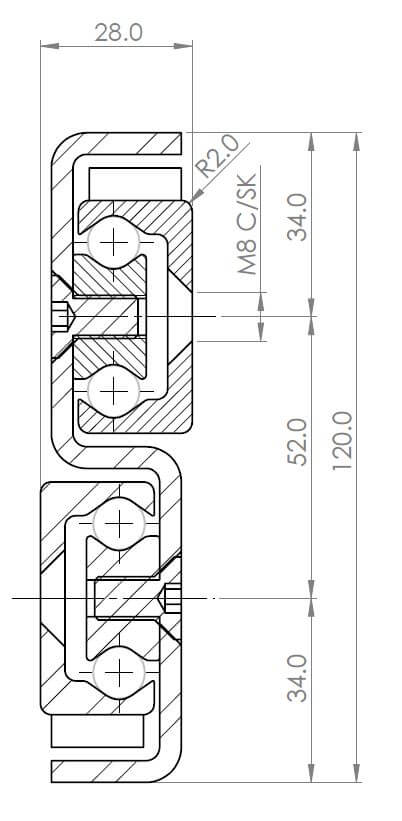

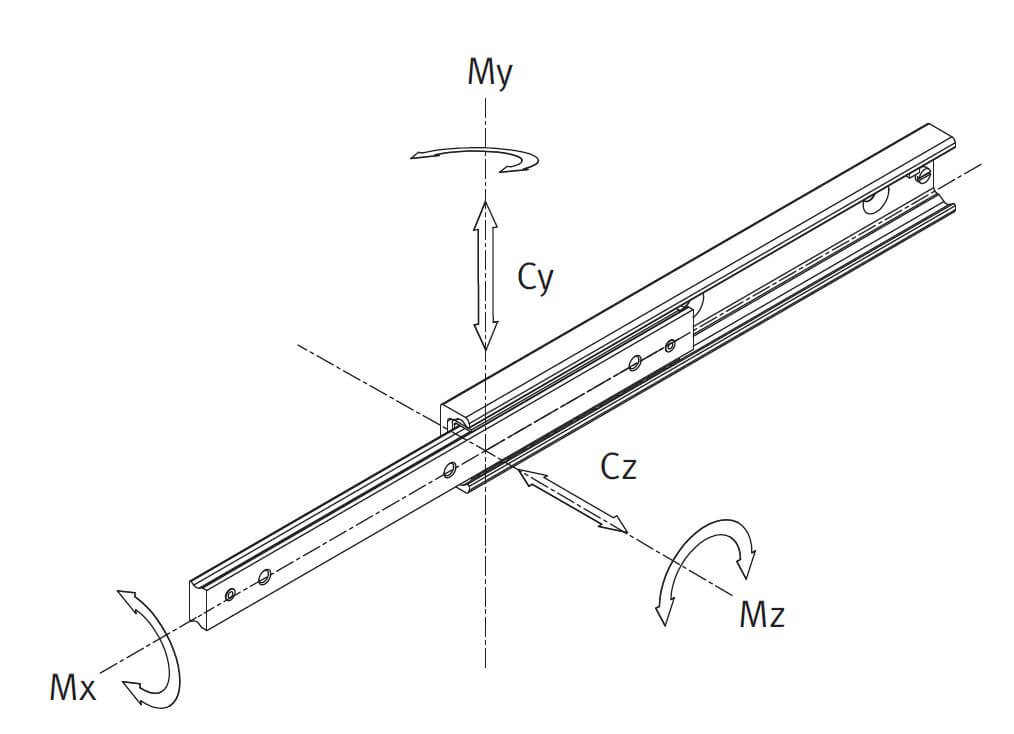

规格图

适合应用于:

  • 机械制造 - 专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备
  • 座椅系统 – 电动残障坡道、座椅延伸装置
  • 物流 – 货柜延展、重型扩展系统、自动仓库穿梭车、自动上下料设备
  • 交通运输 – 车门系统、电池收纳、滑动天窗


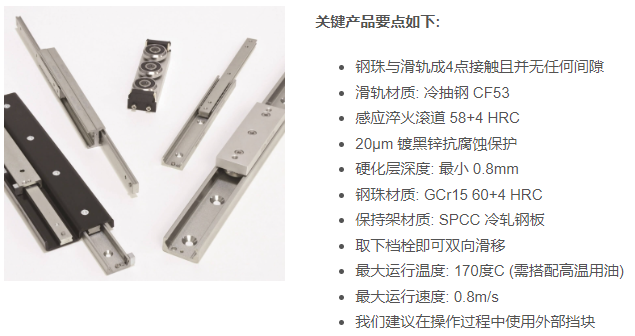

Saibo伸缩滑轨专为需求稳健性和精度的工业应用而设计。滑轨紧凑的设计采用了钢珠4点接触的结构,使得滑轨运行非常平稳顺畅且钢珠与滑轨之间零间隙。这是透过特殊的V型轨道设计以利最小化轴承摩擦与耗损。

Saibo系列的所有钢珠滚道均经过感应淬火处理达到58+4 HRC的硬度,相似于钢珠之硬度。具备相当小的滑动阻力,并增加了纵向加速度。除了感应淬火的钢珠滚道以外,滑轨本身受到20µm的黑锌镀层保护,符合RoHS和Reach的规范要求。全数制造过程根据ISO9001:2015控制。

其耐用性及出色的耐磨性使得Saibo伸缩滑轨成为火车门、电池箱、自动仓库穿梭车以及精密取放物设备应用的理想选择。我们目前拥有28和43mm的规格。 Saibo伸缩滑轨和线性导轨的设计是不影响品质和性能的前提下,更具成本竞争力取代现有欧洲品牌的最佳选择。


Saibo伸缩滑轨的负载能力是以单根滑轨的径向轴额定载重订定,单位为牛顿。数据乘以两倍即是一对滑轨的载重能力。请允许4周的交期,滑轨是以单支计价和出售。请联系我们以取得批量折扣价。

CAD - (530.step file)

产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (N)

4080.TFS43.530530mm556mm2061N
4080.TFS43.610610mm626mm2603N
4080.TFS43.690690mm726mm2775N
4080.TFS43.770770mm796mm3319N
4080.TFS43.850850mm866mm3873N
4080.TFS43.930930mm966mm4036N
4080.TFS43.10101010mm1036mm4590N
4080.TFS43.10901090mm1106mm4908N
4080.TFS43.11701170mm1206mm4610N
4080.TFS43.12501250mm1276mm4398N
4080.TFS43.13301330mm1376mm4027N
4080.TFS43.14101410mm1446mm3864N
4080.TFS43.14901490mm1516mm3713N
4080.TFS43.15701570mm1586mm3445N
4080.TFS43.16501650mm1686mm3325N
4080.TFS43.17301730mm1756mm3213N
4080.TFS43.18101810mm1856mm3011N
4080.TFS43.18901890mm1926mm2919N
4080.TFS43.19701970mm2026mm2750N

滑动系统

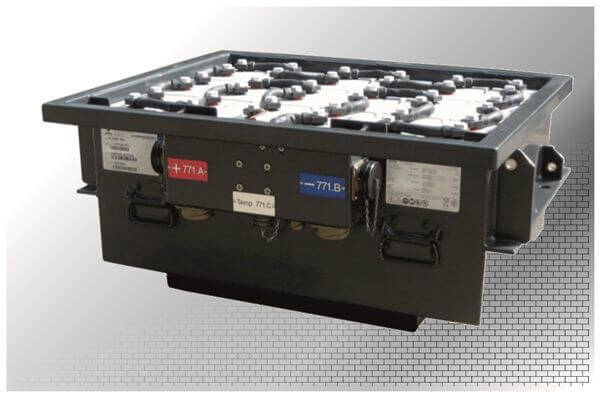

Saibo硬化伸缩滑轨适合应用于交通运输领域,我们已经正在供应的应用包括车门系统、电池收纳、天窗系统。

如需得知我们如何使用Saibo滑轨结和座椅系统请与我们联系 info@gsfslides.com

滑动系统

Saibo硬化伸缩滑轨适合应用于所有产业的座椅系统,包括电动残障坡道、座椅延伸装置...等等。

如需得知我们如何使用Saibo滑轨结和座椅系统请与我们联系 info@gsfslides.com

物流

Saibo硬化伸缩滑轨是物流系统的理想选择,可应用于货柜延展、重型扩展系统、自动仓库穿梭车、自动上下料设备。

如需了解我们如何能帮助您应用Saibo硬化伸缩滑轨在物流领域,请联系我们 info@gsfslides.com

机械制造

特殊作业机械和机台护栏的设计结构。 Saibo硬化伸缩滑轨的品质优良且价格具竞争力,同时提供了超出机械所需的超长使用寿命。

普遍应用

线性的设计和规格搭配伸缩滑轨的结构,应用于专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备。

在此类工业应用中,可靠度和耐用性是关键要求。当与工厂自动化结合时,运动精度也至关重要。我们的高端产品系列标示的负载能力代表以变形量小于滑轨长度1%的条件下滑轨能承受之最大重量,这是一个比其他普遍测量滑轨负载能力还更高的标准。借此,我们的客户总是依赖着Sliding Systems产品的耐用性及强度。

我们的产品系列还包括采用超高精度的轴承滚轮运行的导轨系统,配备自动调心之滑块。

与您的工程团队共事时,我们的设计团队能够提供全数组件。
