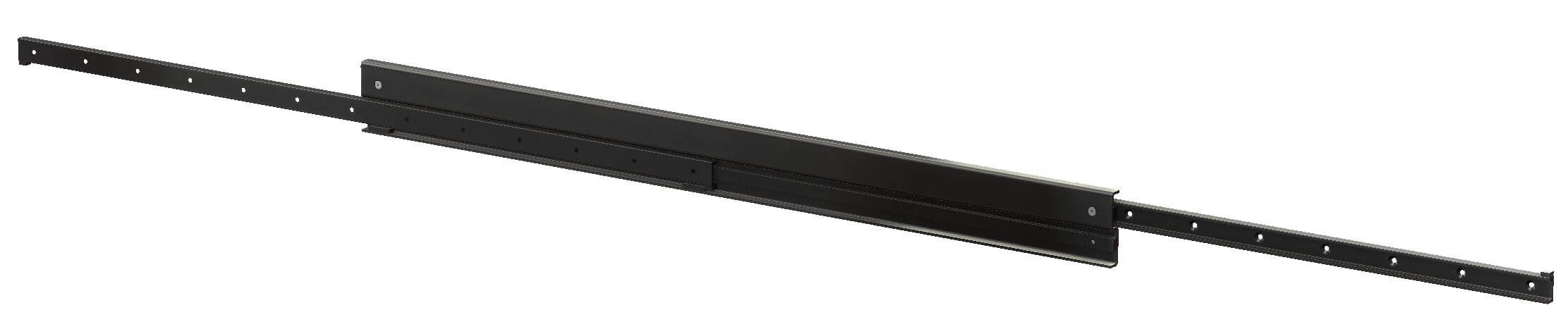

4080.TFS28 全行程延展

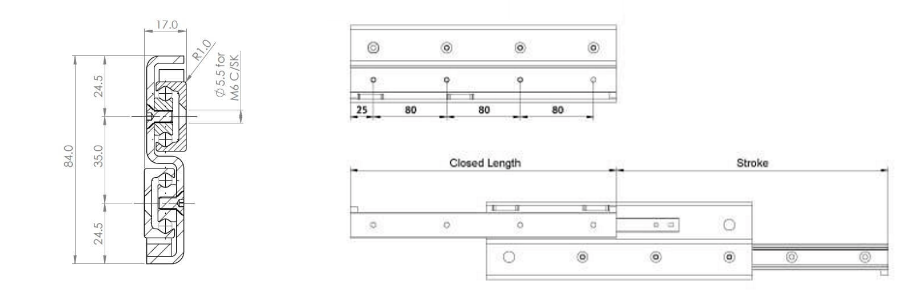

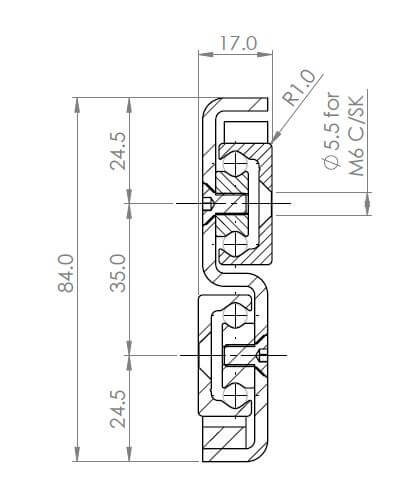

| 安装间隙: | 17mm |
| 高度: | 84mm |
| 闭合长度: | 290-1490mm |
| 延展长度: | 296-1518mm |
| 最大载重: | 570-2240N per slide |
| 滑轨节数: | 3 |
| 延展程度: | Total |
| 材质: | Hardened Steel |
| 抗震动性: | 10 |

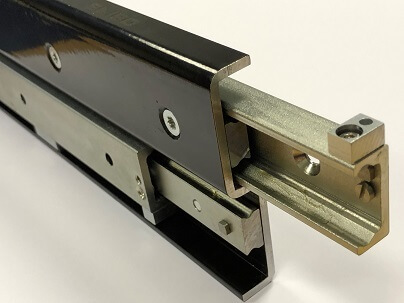

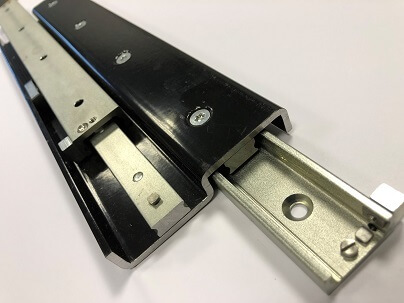

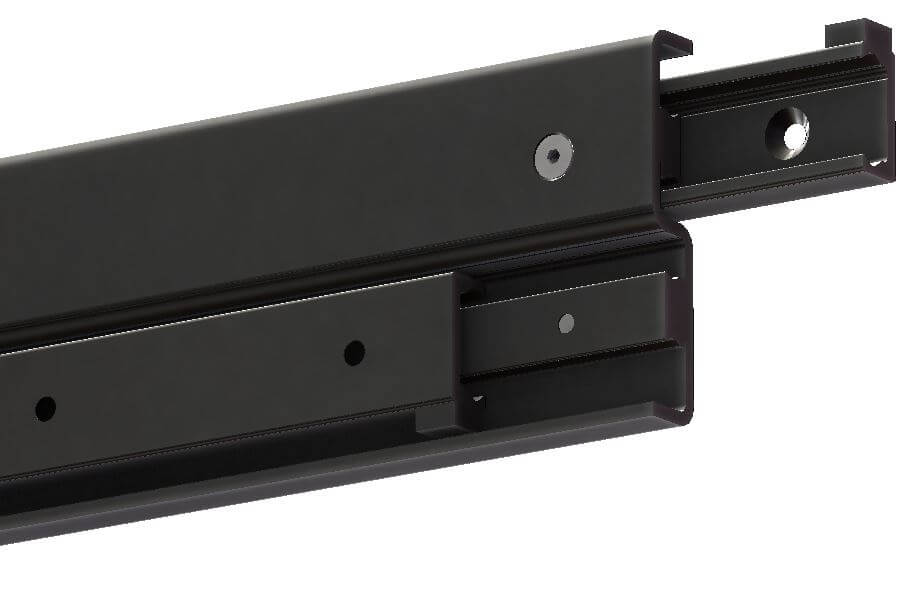

Saibo伸缩滑轨专为需求稳健性和精度的工业应用而设计。滑轨紧凑的设计采用了钢珠4点接触的结构，使得滑轨运行非常平稳顺畅且钢珠与滑轨之间零间隙。这是透过特殊的V型轨道设计以利最小化轴承摩擦与耗损。

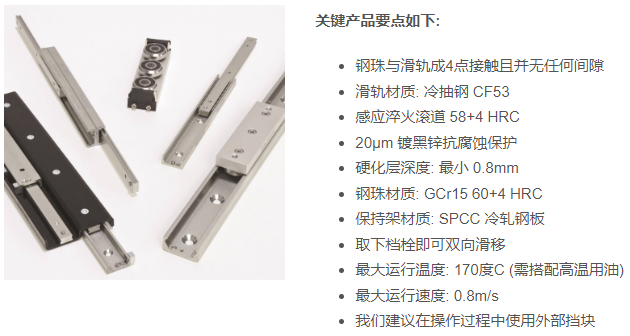

Saibo系列的所有钢珠滚道均经过感应淬火处理达到58+4 HRC的硬度，相似于钢珠之硬度。具备相当小的滑动阻力，并增加了纵向加速度。除了感应淬火的钢珠滚道以外，滑轨本身受到20µm的黑锌镀层保护，符合RoHS和Reach的规范要求。全数制造过程根据ISO9001:2015控制。

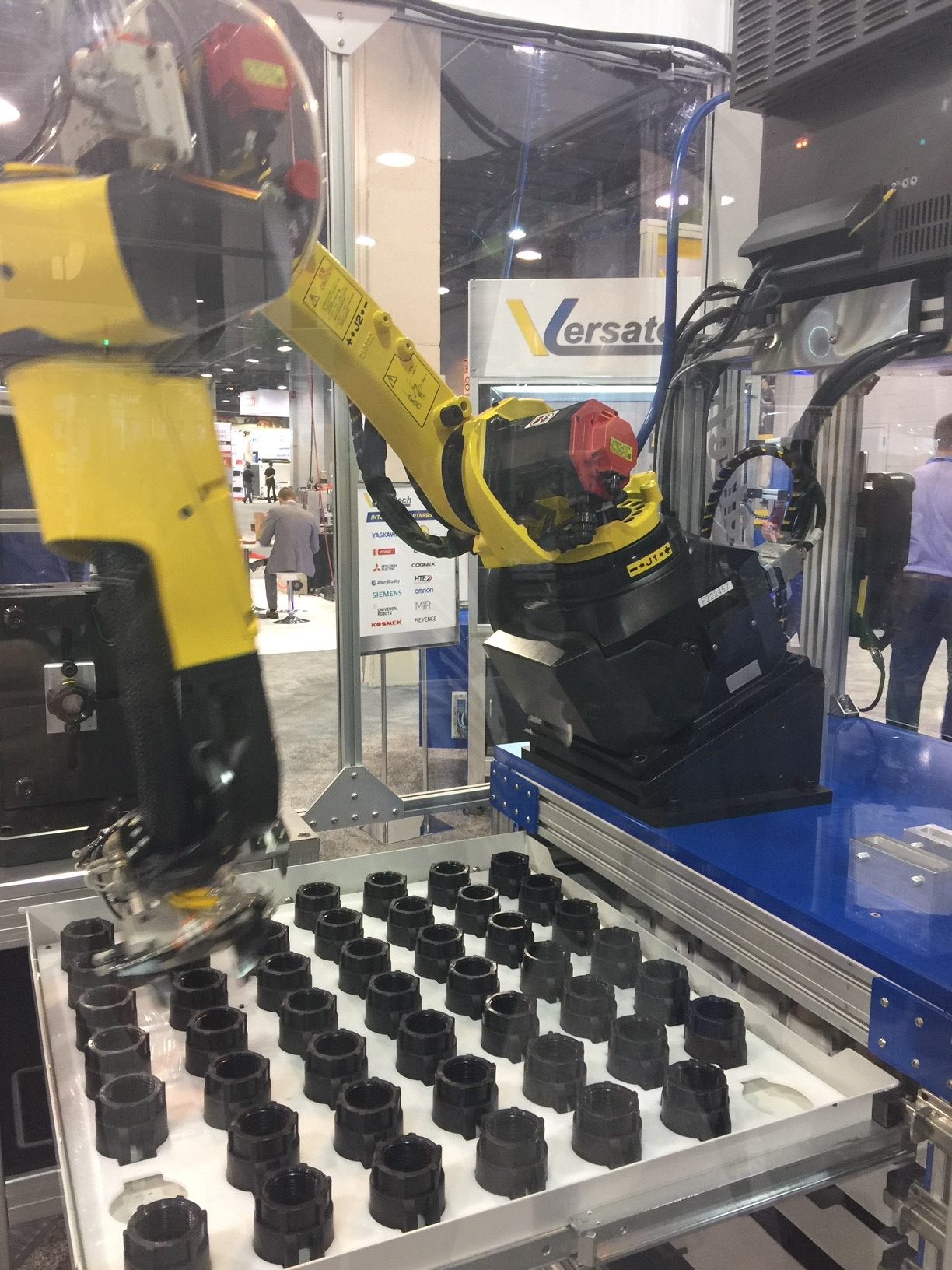

其耐用性及出色的耐磨性使得Saibo伸缩滑轨成为火车门、电池箱、自动仓库穿梭车以及精密取放物设备应用的理想选择。我们目前拥有28和43mm的规格。 Saibo伸缩滑轨和线性导轨的设计是不影响品质和性能的前提下，更具成本竞争力取代现有欧洲品牌的最佳选择。
Saibo伸缩滑轨的负载能力是以单根滑轨的径向轴额定载重订定，单位为牛顿。数据乘以两倍即是一对滑轨的载重能力。请允许4周的交期，滑轨是以单支计价和出售。请联系我们以取得批量折扣价。
CAD - (450.step file)
产品编号 | 闭合长度 (mm) | 延展长度 (mm) | 最大载重 (N) |
|---|---|---|---|
| 4080.TFS28.290 | 290mm | 296mm | 570N |
| 4080.TFS28.370 | 370mm | 380mm | 769N |
| 4080.TFS28.450 | 450mm | 464mm | 969N |
| 4080.TFS28.530 | 530mm | 548mm | 1170N |
| 4080.TFS28.610 | 610mm | 630mm | 1376N |
| 4080.TFS28.690 | 690mm | 714mm | 1577N |
| 4080.TFS28.770 | 770mm | 798mm | 1778N |
| 4080.TFS28.850 | 850mm | 864mm | 2111N |
| 4080.TFS28.930 | 930mm | 950mm | 2240N |
| 4080.TFS28.1010 | 1010mm | 1034mm | 2054N |
| 4080.TFS28.1090 | 1090mm | 1118mm | 1896N |
| 4080.TFS28.1170 | 1170mm | 1202mm | 1761N |
| 4080.TFS28.1250 | 1250mm | 1266mm | 1695N |
| 4080.TFS28.1330 | 1330mm | 1350mm | 1586N |
| 4080.TFS28.1410 | 1410mm | 1434mm | 1490N |
| 4080.TFS28.1490 | 1490mm | 1518mm | 1405N |
