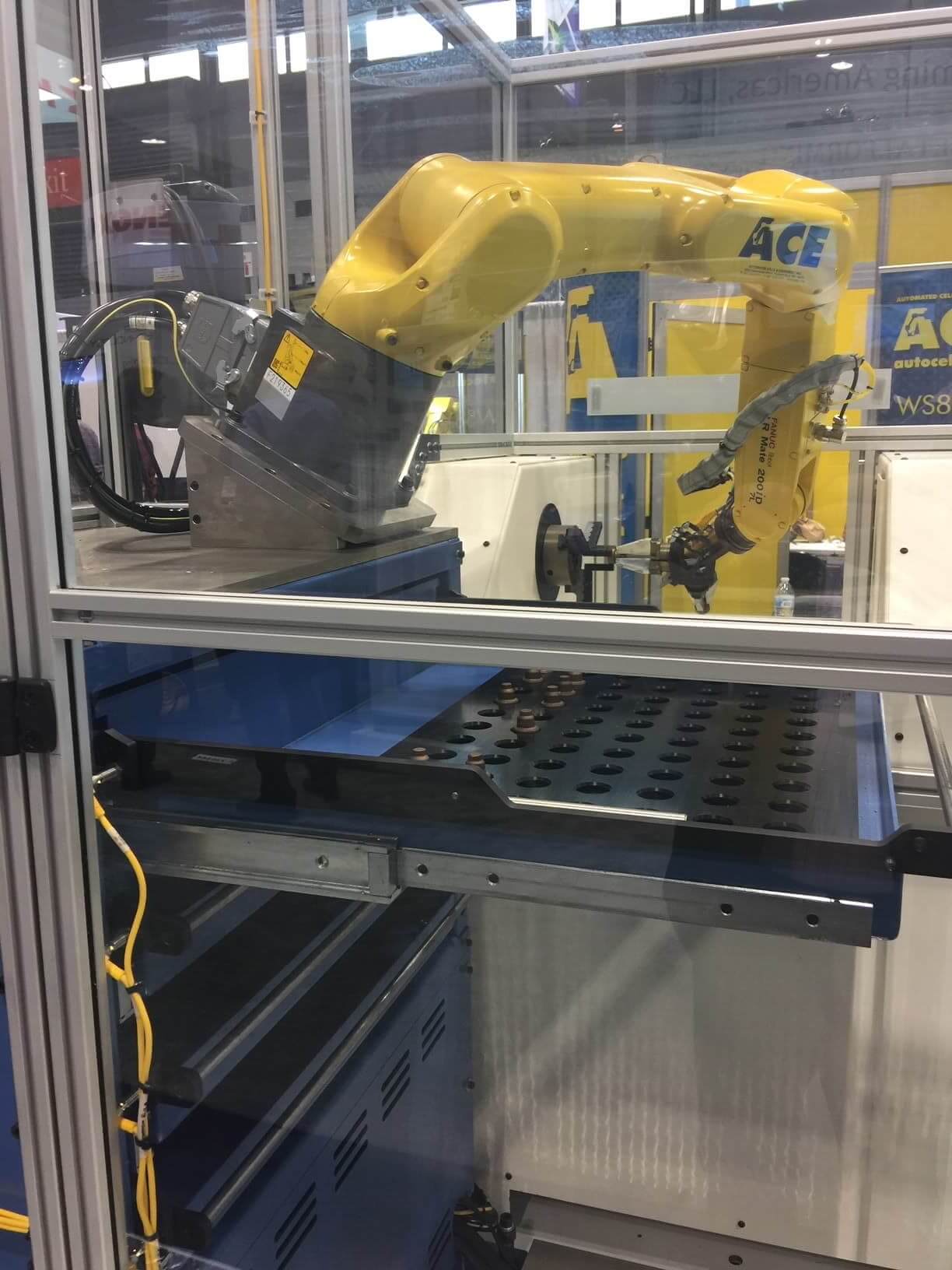

非常兴奋能够见证吉士孚的滑轨产品被整合在业界最趋势的自动化系统并于12/15 ~12/18在台北国际自动化工
供应全球优质的滑动承载延伸系统
4080.TDB43LK 双向

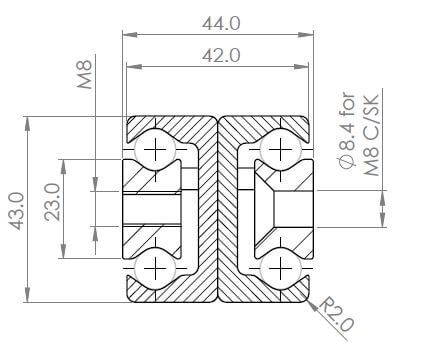

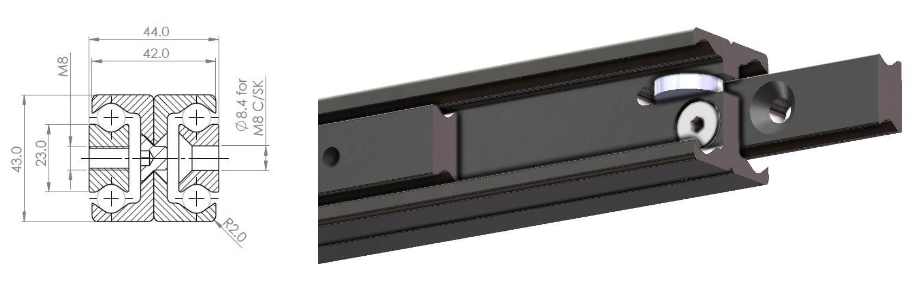

| 安装间隙: | 44mm |
| 高度: | 43mm |
| 闭合长度: | 530-690mm |
| 延展长度: | 541-711mm |
| 最大载重: | 1657-2363N per slide |
| 滑轨节数: | 3 |
| 延展程度: | Bidirectional extension |
| 材质: | Hardened Steel |
| 抗震动性: | 10 |

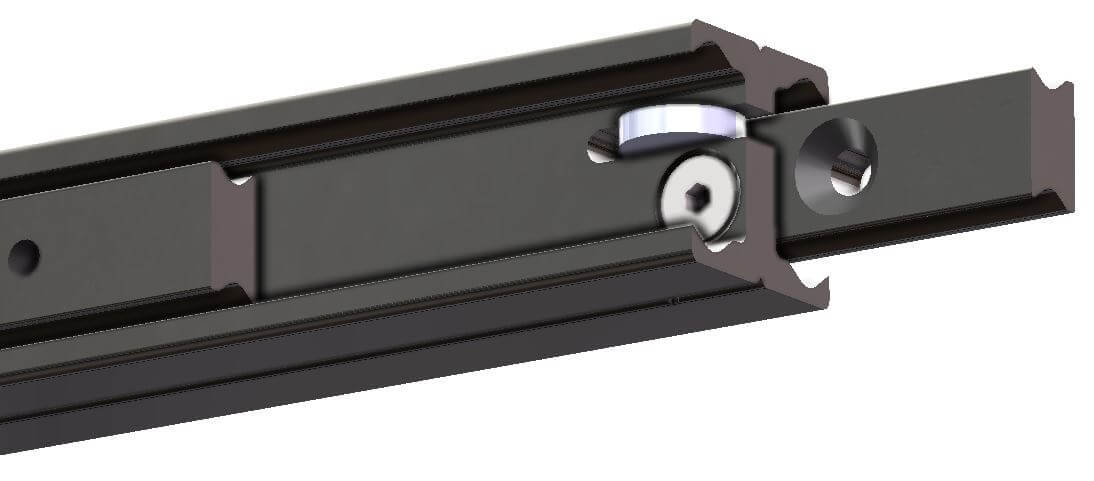

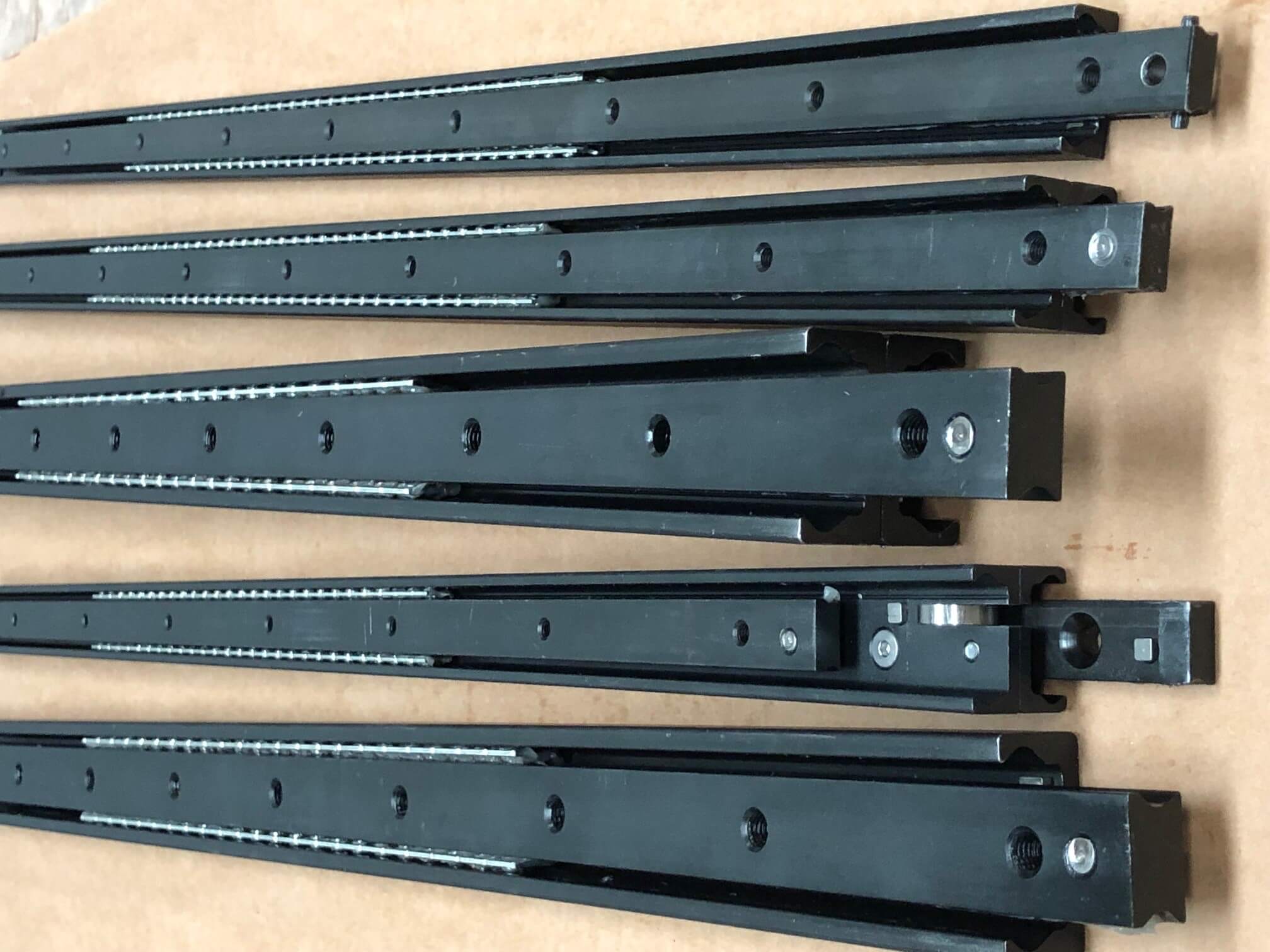

Saibo TDB系列 (全行程伸缩滑轨) 是由两支TPE滑轨背对背结合而成的双T型结构，使得此滑轨的行程等于闭合长度。
基于其组装结构，此滑轨具有很高的负载能力及出色的刚性，同时也具备滑轨结构按顺序双向滑移的能力。滑轨在闭合时被固定在适当位置并在需要双向滑移时被释放开，该滑轨专为自动拣物设备及仓储运输而设计。由于滚道经过感应淬火硬化处里，此滑轨的磨擦系数相当低。另因钢珠与滑轨呈四点接触，运行速度可达0.8m/s。
此滑轨的标准安装孔是其中一侧为螺纹孔，另一侧为锥形孔。
其他安装孔选项也能提供。另请详见下方"各尺寸负载"标签或与我们的工程师讨论您的需求。

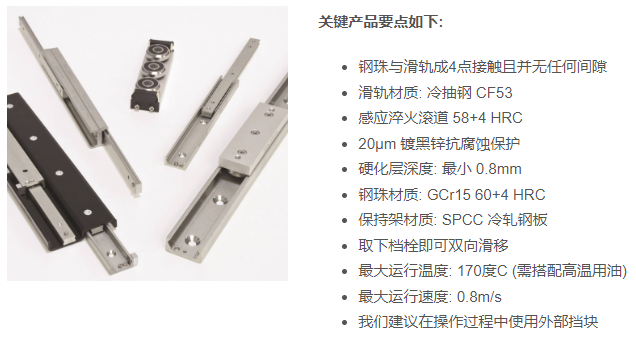

Saibo系列的所有钢珠滚道均经过感应淬火处理达到58+4 HRC的硬度，相似于钢珠之硬度。具备相当小的滑动阻力，并增加了纵向加速度。除了感应淬火的钢珠滚道以外，滑轨本身受到20µm的黑锌镀层保护，符合RoHS和Reach的规范要求。全数制造过程根据ISO9001:2015控制。
Saibo伸缩滑轨的负载能力是以单根滑轨的径向轴额定载重订定，单位为牛顿。数据乘以两倍即是一对滑轨的载重能力。请允许4周的交期，滑轨是以单支计价和出售。请联系我们以取得批量折扣价。
CAD - (610.step file)
产品编号 | 闭合长度 (mm) | 延展长度 (mm) | 最大载重 (N) |
|---|---|---|---|
| 4080.TDB43LK.530 | 530mm | 541mm | 1657N |
| 4080.TDB43LK.610 | 610mm | 641mm | 1849N |
| 4080.TDB43LK.690 | 690mm | 711mm | 2363N |
