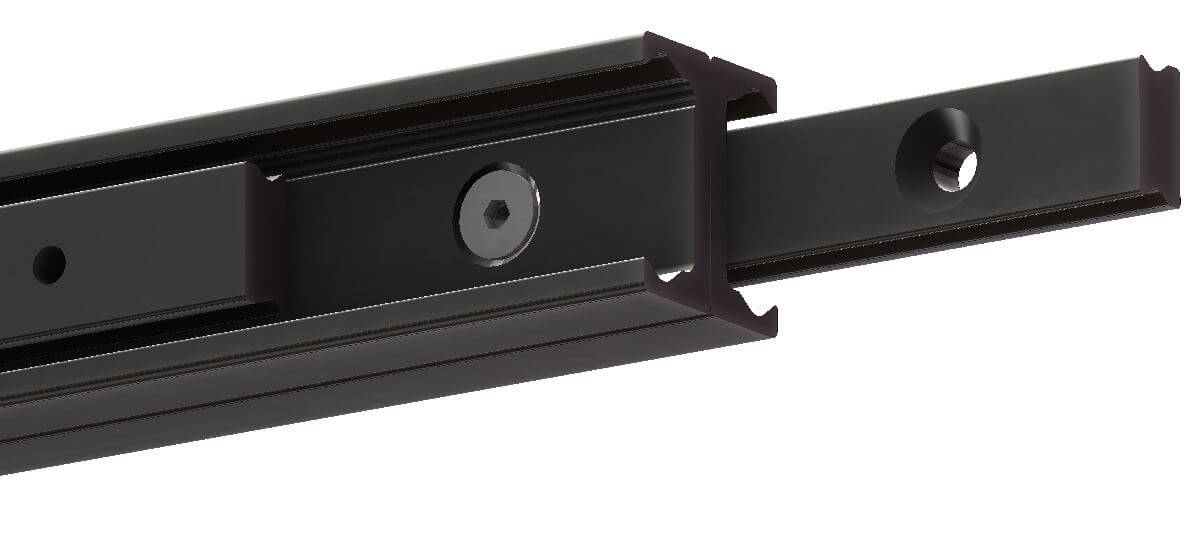

4080.TDB28 全行程延展

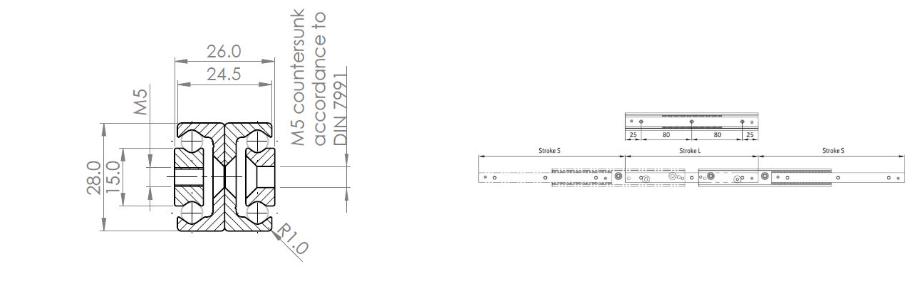

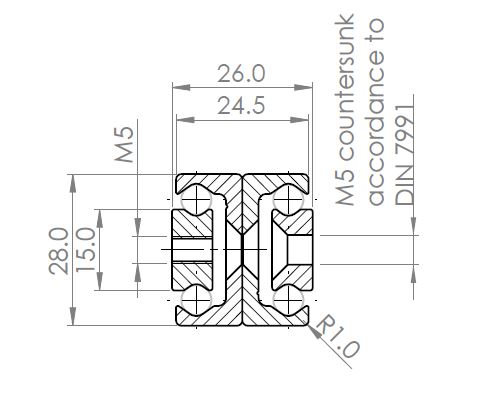

| 安装间隙: | 26mm |
| 高度: | 28mm |
| 闭合长度: | 130-1170mm |
| 延展长度: | 148-1202mm |
| 最大载重: | 236-1108N per slide |
| 滑轨节数: | 3 |
| 延展程度: | Total |
| 材质: | Hardened Steel |
| 抗震动性: | 10 |

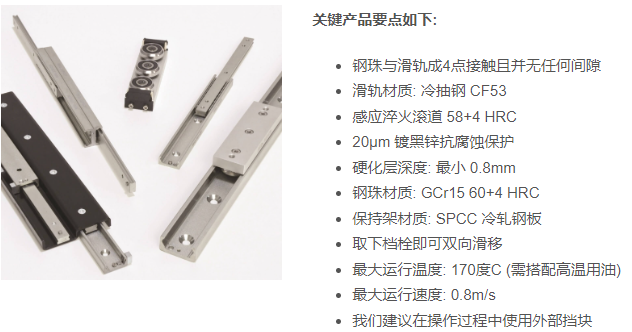

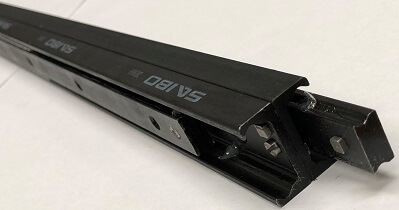

Saibo伸缩滑轨专为需求稳健性和精度的工业应用而设计。滑轨紧凑的设计采用了钢珠4点接触的结构，使得滑轨运行非常平稳顺畅且钢珠与滑轨之间零间隙。这是透过特殊的V型轨道设计以利最小化轴承摩擦与耗损。
Saibo系列的所有钢珠滚道均经过感应淬火处理达到58+4 HRC的硬度，相似于钢珠之硬度。具备相当小的滑动阻力，并增加了纵向加速度。除了感应淬火的钢珠滚道以外，滑轨本身受到20µm的黑锌镀层保护，符合RoHS和Reach的规范要求。全数制造过程根据ISO9001:2015控制。
其耐用性及出色的耐磨性使得Saibo伸缩滑轨成为火车门、电池箱、自动仓库穿梭车以及精密取放物设备应用的理想选择。我们目前拥有28, 35和43mm的规格。 Saibo伸缩滑轨和线性导轨的设计是不影响品质和性能的前提下，更具成本竞争力取代现有欧洲品牌的最佳选择。

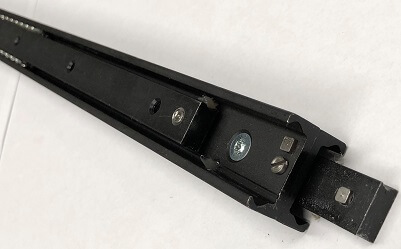

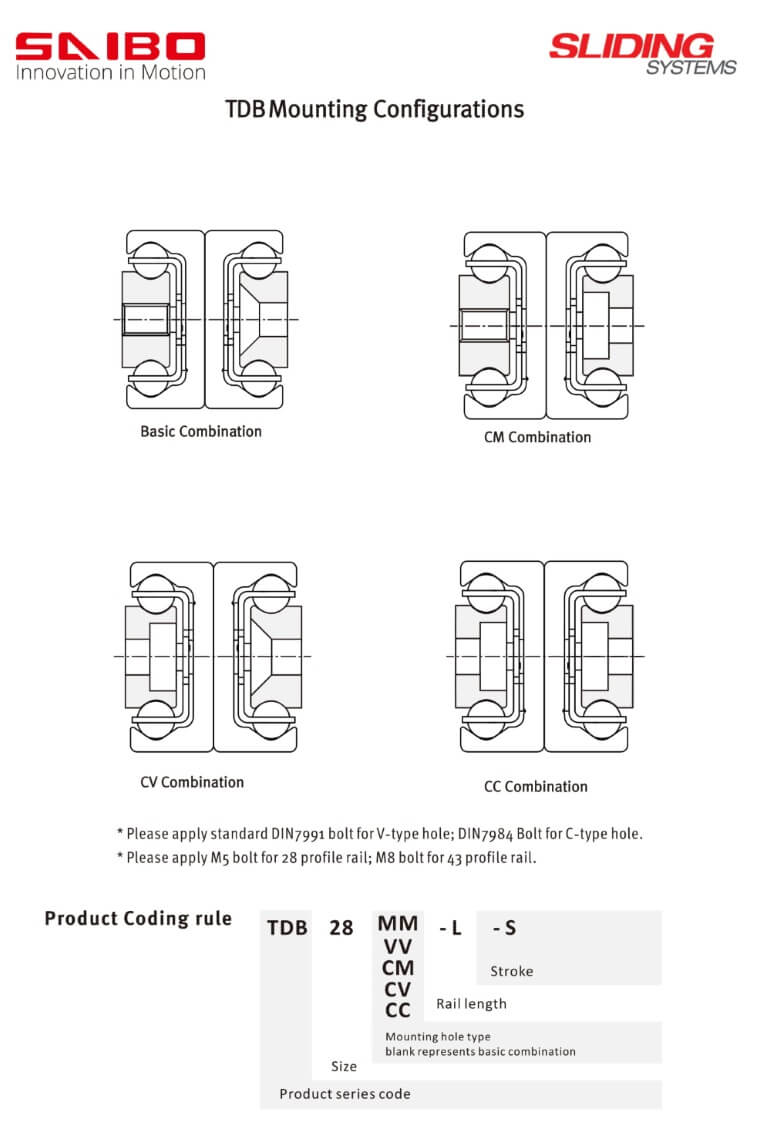

请注意，我们的TDB系列滑轨的安装孔是其中一侧为螺纹孔，另一侧为锥形孔。这能确保滑轨能被有效的安装在柜体和抽屉上。若您需求滑轨两侧都是锥形孔或螺纹孔，请提出要求，此皆是无加价的服务。
Saibo伸缩滑轨的负载能力是以单根滑轨的径向轴额定载重订定，单位为牛顿。数据乘以两倍即是一对滑轨的载重能力。请允许4周的交期，滑轨是以单支计价和出售。请联系我们以取得批量折扣价。
CAD - (450.step file)
产品编号 | 闭合长度 (mm) | 延展长度 (mm) | 最大载重 (N) |
|---|---|---|---|
| 4080.TDB28.130 | 130mm | 148mm | 236N |
| 4080.TDB28.210 | 210mm | 232mm | 433N |
| 4080.TDB28.290 | 290mm | 296mm | 768N |
| 4080.TDB28.370 | 370mm | 380mm | 969N |
| 4080.TDB28.450 | 450mm | 464mm | 1170N |
| 4080.TDB28.530 | 530mm | 548mm | 1108N |
| 4080.TDB28.610 | 610mm | 633mm | 956N |
| 4080.TDB28.690 | 690mm | 717mm | 845N |
| 4080.TDB28.770 | 770mm | 801mm | 754N |
| 4080.TDB28.850 | 850mm | 866mm | 712N |
| 4080.TDB28.930 | 930mm | 950mm | 647N |
| 4080.TDB28.1010 | 1010mm | 1034mm | 593N |
| 4080.TDB28.1090 | 1090mm | 1118mm | 548N |
| 4080.TDB28.1170 | 1170mm | 1202mm | 509N |
