供应全球优质的滑动承载延伸系统
4080.TPE35 单行程延展
| 安装间隙: | 17mm |
| 高度: | 35mm |
| 闭合长度: | 210-1490mm |
| 延展长度: | 127-759mm |
| 最大载重: | 1066-13261N per slide |
| 滑轨节数: | 2 |
| 延展程度: | Partial |
| 材质: | Hardened Steel |
| 抗震动性: | 10 |
Saibo伸缩滑轨专为需求稳健性和精度的工业应用而设计。滑轨紧凑的设计采用了钢珠4点接触的结构，使得滑轨运行非常平稳顺畅且钢珠与滑轨之间零间隙。这是透过特殊的V型轨道设计以利最小化轴承摩擦与耗损。
Saibo系列的所有钢珠滚道均经过感应淬火处理达到58+4 HRC的硬度，相似于钢珠之硬度。具备相当小的滑动阻力，并增加了纵向加速度。除了感应淬火的钢珠滚道以外，滑轨本身受到20µm的黑锌镀层保护，符合RoHS和Reach的规范要求。全数制造过程根据ISO9001:2015控制。
其耐用性及出色的耐磨性使得Saibo伸缩滑轨成为火车门、电池箱、自动仓库穿梭车以及精密取放物设备应用的理想选择。我们目前拥有28, 35和43mm的规格。 Saibo伸缩滑轨和线性导轨的设计是不影响品质和性能的前提下，更具成本竞争力取代现有欧洲品牌的最佳选择。
Saibo伸缩滑轨的负载能力是以单根滑轨的径向轴额定载重订定，单位为牛顿。数据乘以两倍即是一对滑轨的载重能力。请允许4周的交期，滑轨是以单支计价和出售。请联系我们以取得批量折扣价。
CAD - (450.step file)
产品编号 | 闭合长度 (mm) | 延展长度 (mm) | 最大载重 (N) |
|---|---|---|---|
| 4080.TPE35.210 | 210mm | 127mm | 1066N |
| 4080.TPE35.290 | 290mm | 159mm | 2061N |
| 4080.TPE35.370 | 370mm | 203mm | 2639N |
| 4080.TPE35.450 | 450mm | 247mm | 3217N |
| 4080.TPE35.530 | 530mm | 279mm | 4282N |
| 4080.TPE35.610 | 610mm | 323mm | 4859N |
| 4080.TPE35.690 | 690mm | 367mm | 5436N |
| 4080.TPE35.770 | 770mm | 399mm | 4564N |
| 4080.TPE35.850 | 850mm | 433mm | 7096N |
| 4080.TPE35.930 | 930mm | 487mm | 7670N |
| 4080.TPE35.1010 | 1010mm | 519mm | 8766N |
| 4080.TPE35.1090 | 1090mm | 563mm | 9338N |
| 4080.TPE35.1170 | 1170mm | 607mm | 9910N |
| 4080.TPE35.1250 | 1250mm | 639mm | 11013N |
| 4080.TPE35.1330 | 1330mm | 683mm | 11583N |
| 4080.TPE35.1410 | 1410mm | 727mm | 12154N |
| 4080.TPE35.1490 | 1490mm | 759mm | 13261N |
Partial Extension (TPE) Catalogue -
型录＆主要产品资讯

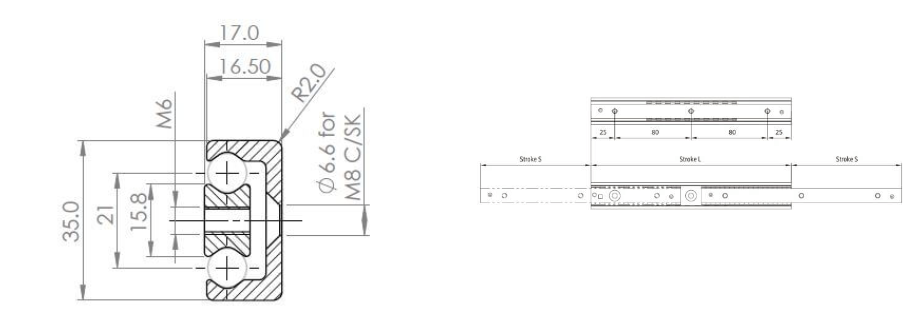

4080.TPE35 2D -
