供应全球优质的滑动承载延伸系统

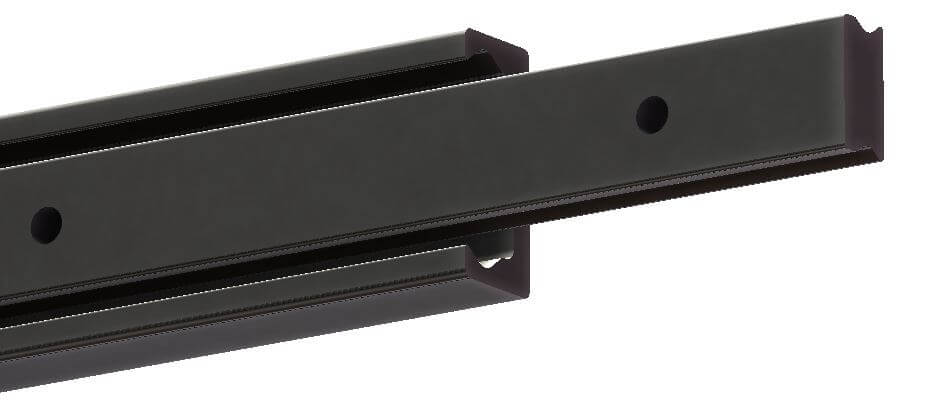

4080.TPE28 单行程延展

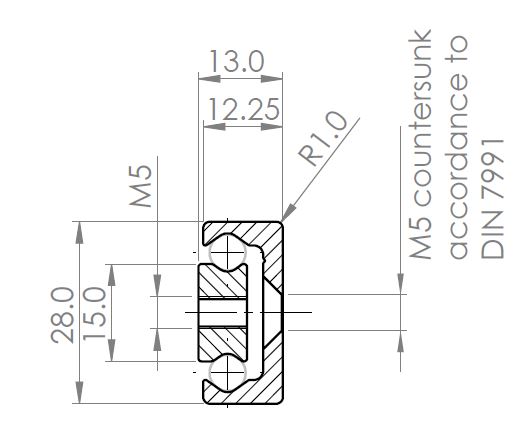

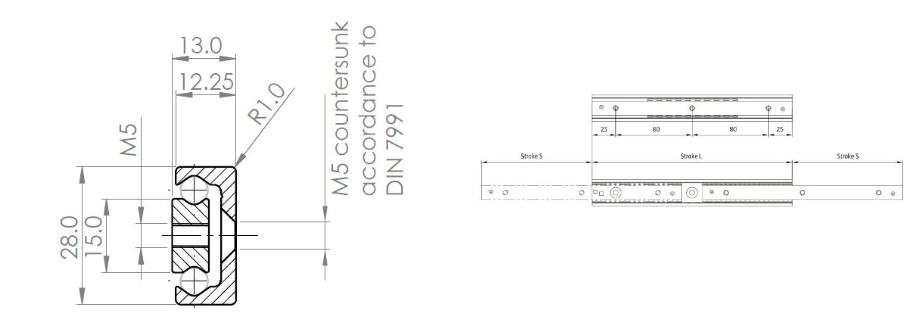

| 安装间隙: | 13mm |
| 高度: | 28mm |
| 闭合长度: | 130-1170mm |
| 延展长度: | 74-601mm |
| 最大载重: | 612-7566N per slide |
| 滑轨节数: | 2 |
| 延展程度: | Partial |
| 材质: | Hardened Steel |
| 抗震动性: | 10 |

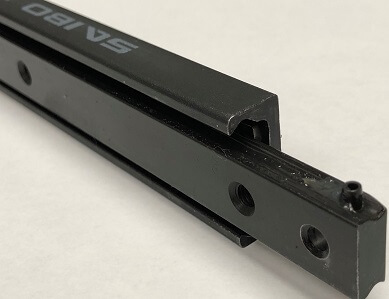

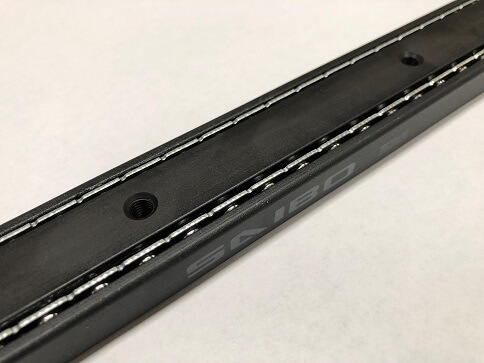

Saibo伸缩滑轨专为需求稳健性和精度的工业应用而设计。滑轨紧凑的设计采用了钢珠4点接触的结构，使得滑轨运行非常平稳顺畅且钢珠与滑轨之间零间隙。这是透过特殊的V型轨道设计以利最小化轴承摩擦与耗损。

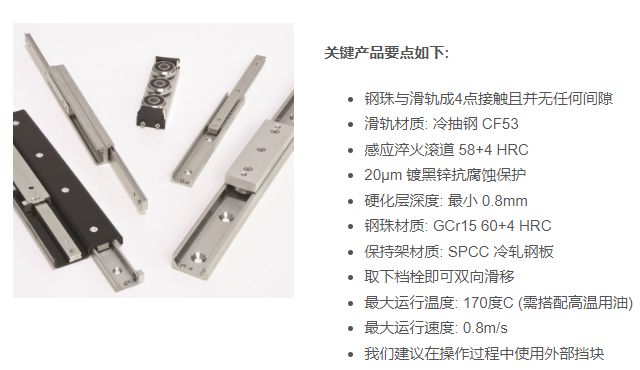

Saibo系列的所有钢珠滚道均经过感应淬火处理达到58+4 HRC的硬度，相似于钢珠之硬度。具备相当小的滑动阻力，并增加了纵向加速度。除了感应淬火的钢珠滚道以外，滑轨本身受到20µm的黑锌镀层保护，符合RoHS和Reach的规范要求。全数制造过程根据ISO9001:2015控制。

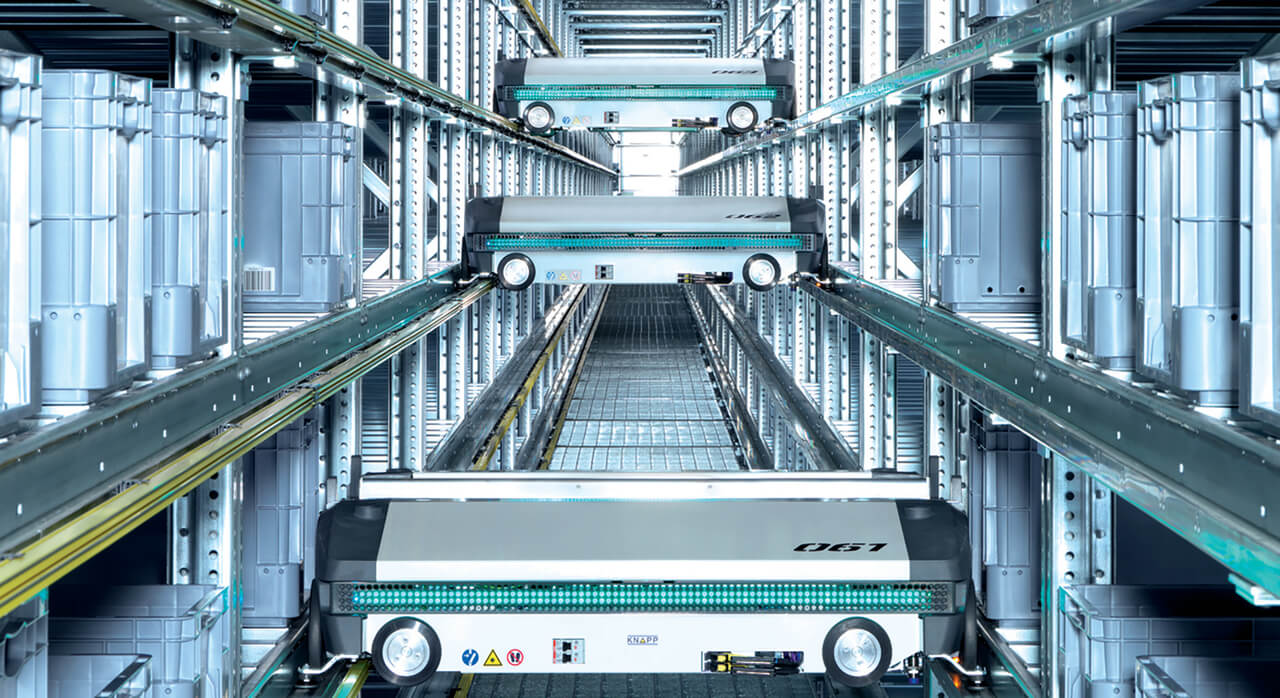

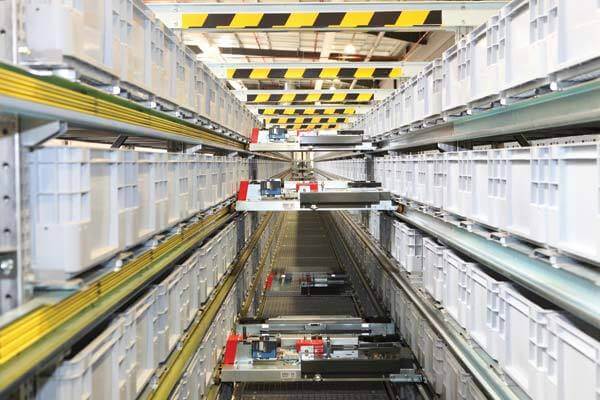

其耐用性及出色的耐磨性使得Saibo伸缩滑轨成为火车门、电池箱、自动仓库穿梭车以及精密取放物设备应用的理想选择。我们目前拥有28, 35和43mm的规格。 Saibo伸缩滑轨和线性导轨的设计是不影响品质和性能的前提下，更具成本竞争力取代现有欧洲品牌的最佳选择。
Saibo伸缩滑轨的负载能力是以单根滑轨的径向轴额定载重订定，单位为牛顿。数据乘以两倍即是一对滑轨的载重能力。请允许4周的交期，滑轨是以单支计价和出售。请联系我们以取得批量折扣价。
CAD - (450.step file)
产品编号 | 闭合长度 (mm) | 延展长度 (mm) | 最大载重 (N) |
|---|---|---|---|
| 4080.TPE28.130 | 130mm | 74mm | 612N |
| 4080.TPE28.210 | 210mm | 116mm | 1117N |
| 4080.TPE28.290 | 290mm | 148mm | 1935N |
| 4080.TPE28.370 | 370mm | 190mm | 2446N |
| 4080.TPE28.450 | 450mm | 232mm | 2956N |
| 4080.TPE28.530 | 530mm | 274mm | 3467N |
| 4080.TPE28.610 | 610mm | 316mm | 3978N |
| 4080.TPE28.690 | 690mm | 358mm | 4489N |
| 4080.TPE28.770 | 770mm | 400mm | 4996N |
| 4080.TPE28.850 | 850mm | 433mm | 5829N |
| 4080.TPE28.930 | 930mm | 475mm | 6336N |
| 4080.TPE28.1010 | 1010mm | 517mm | 6849N |
| 4080.TPE28.1090 | 1090mm | 559mm | 7359N |
| 4080.TPE28.1170 | 1170mm | 601mm | 7566N |
