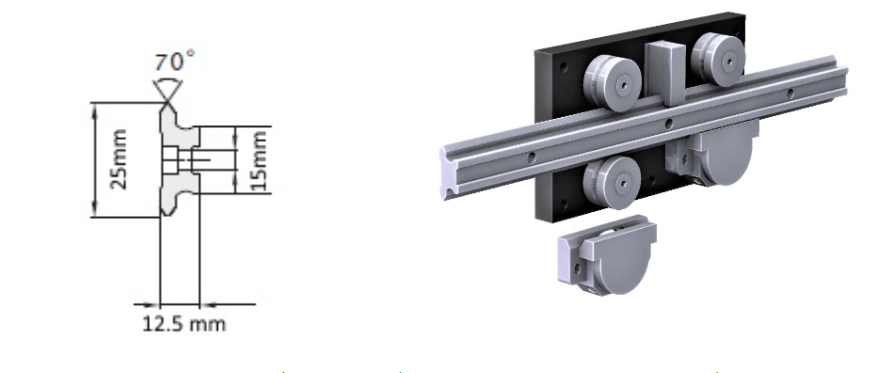

4080.LGV25XL - LGV 25
| 安装间隙: | N/A |
| 高度: | 30.5mm |
| 闭合长度: | N/A |
| 延展长度: | N/A |
| 最大载重: | 1200-3000 N |
| 滑轨节数: | N/A |
| 延展程度: | N/A |
| 材质: | Cold Drawn, Induction Hardened Steel |
| 抗震动性: | 10 |

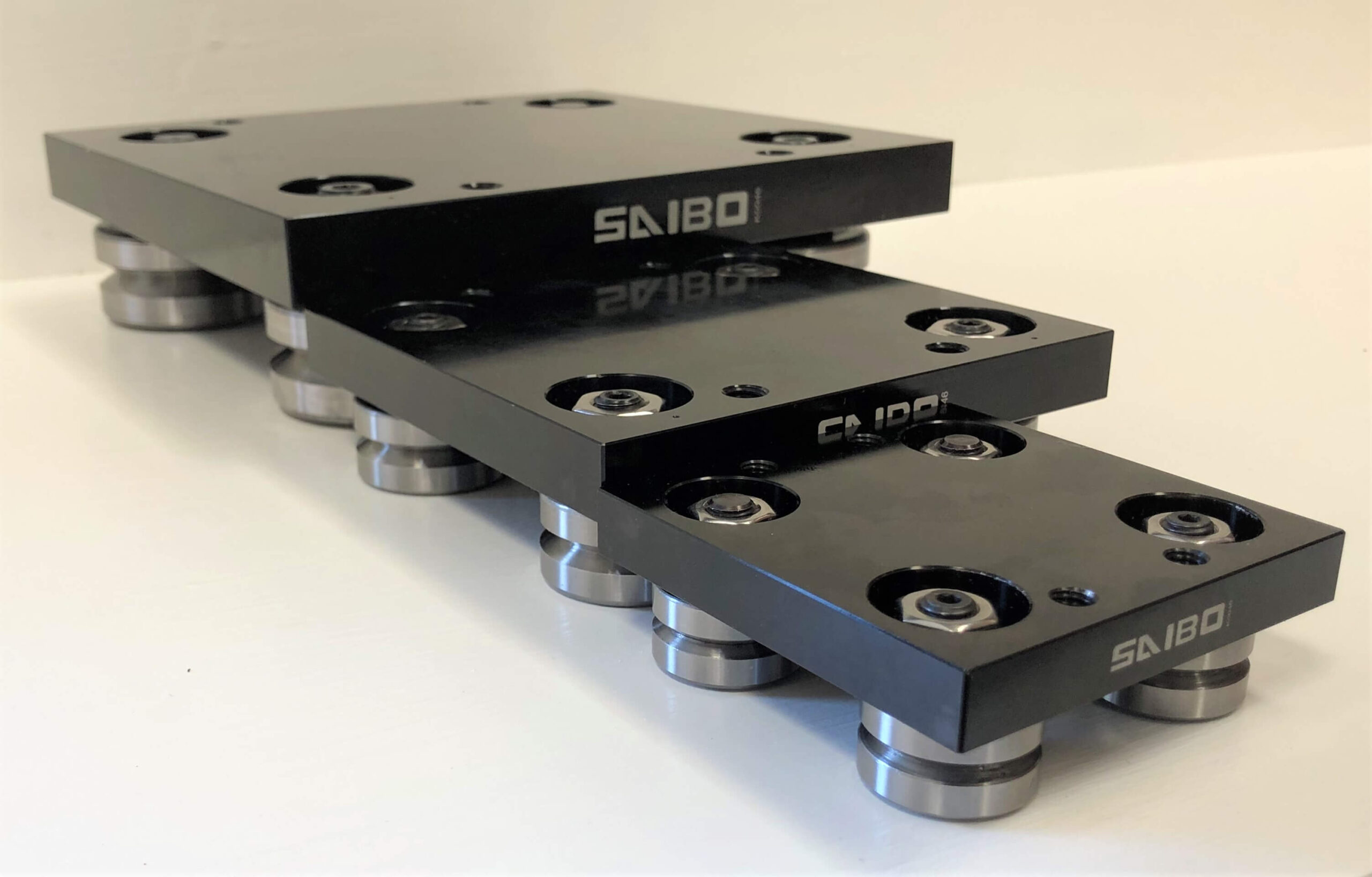

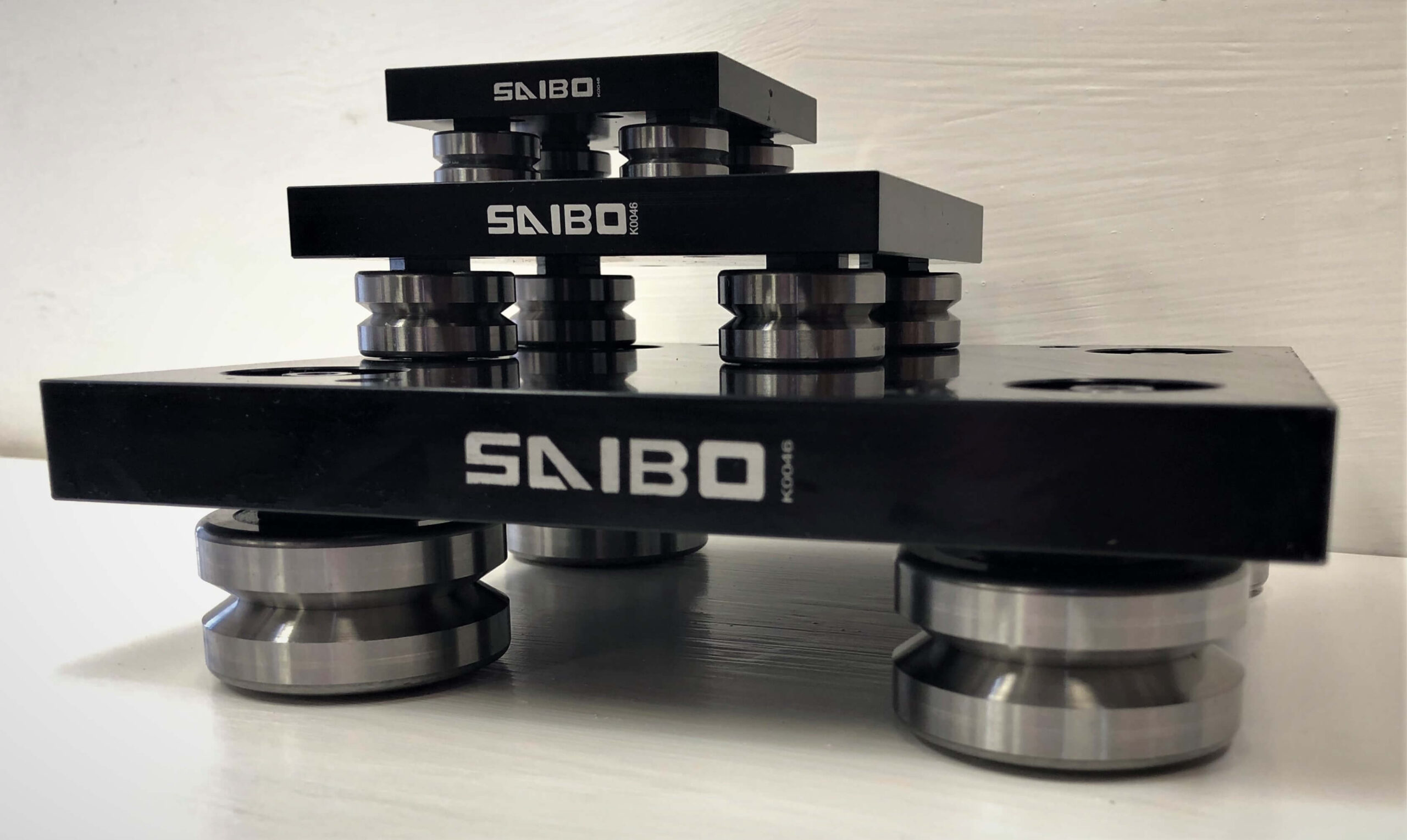

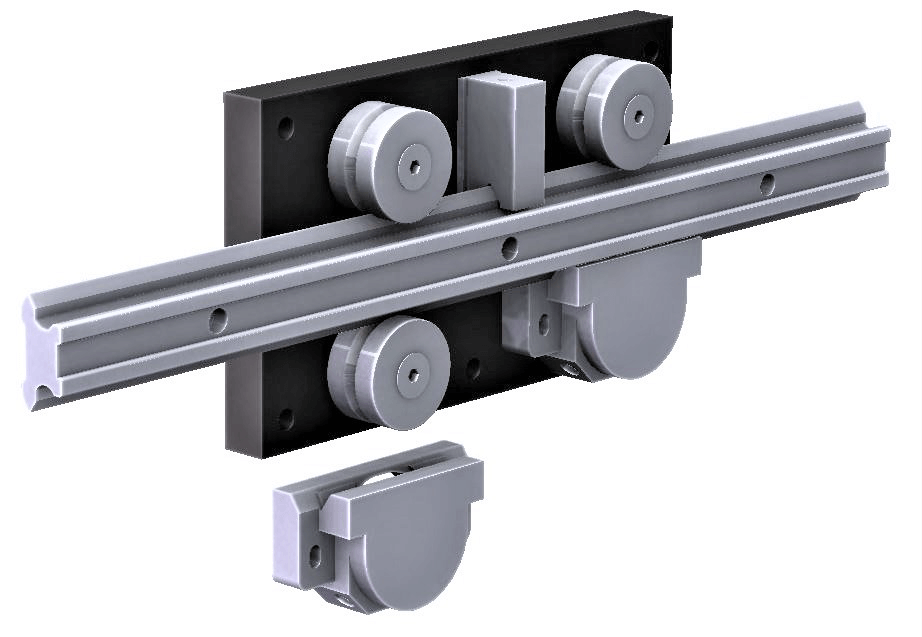

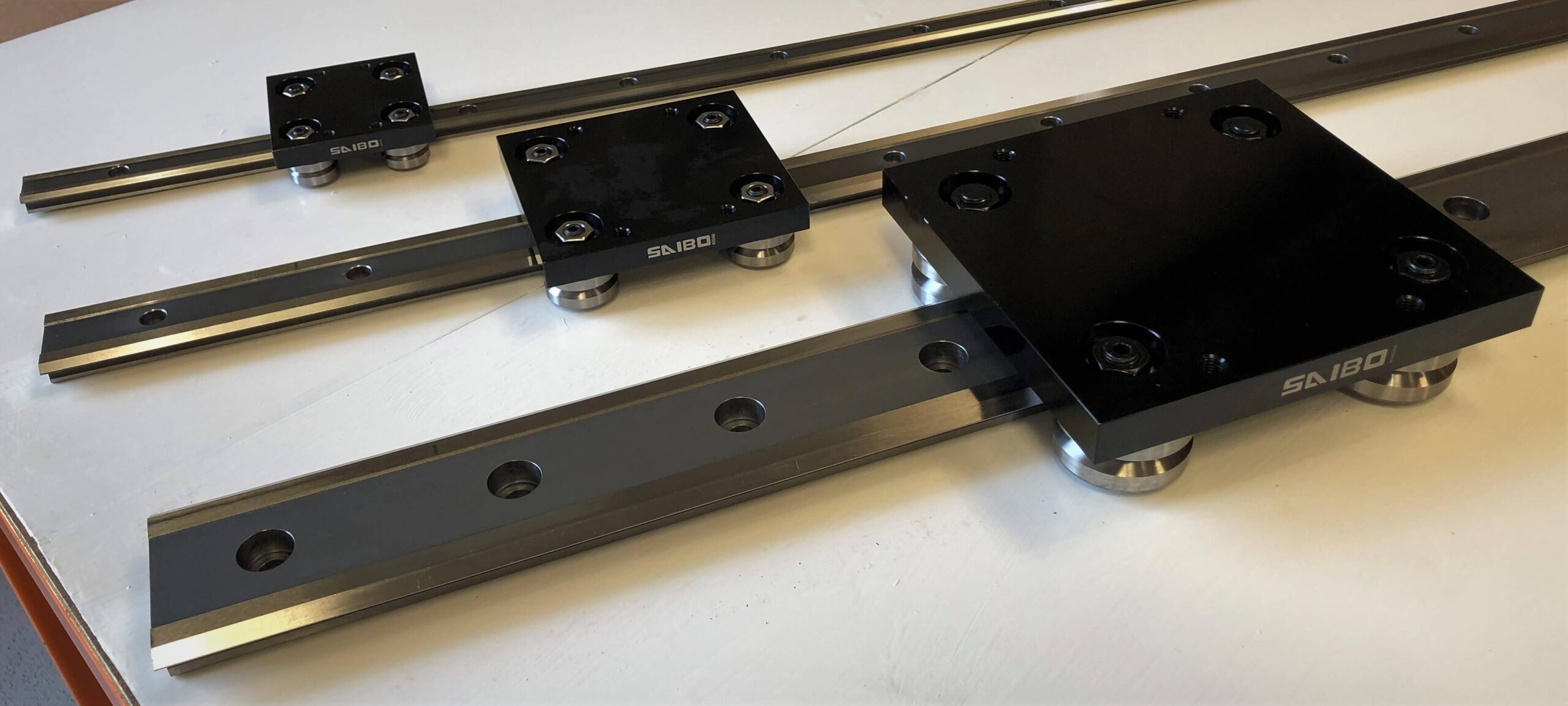

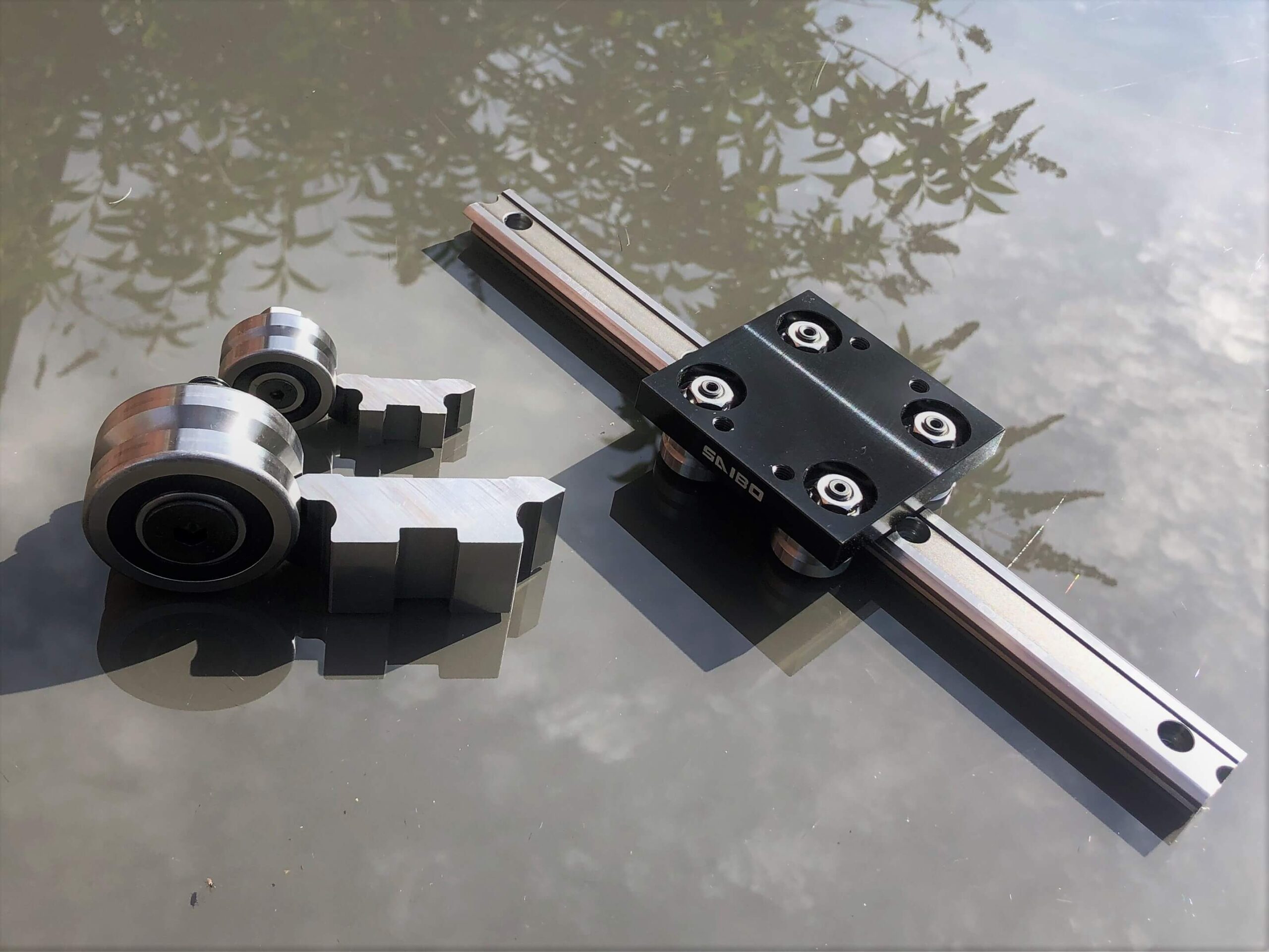

LGV导轨系统包含双边V型工作面导轨、黑色阳极氧化铝合金滑座、2个正心轴承、2个偏心轴承、密封盖或润滑器。这些部件之设计能与国际间此标准品的供应商互相置换。

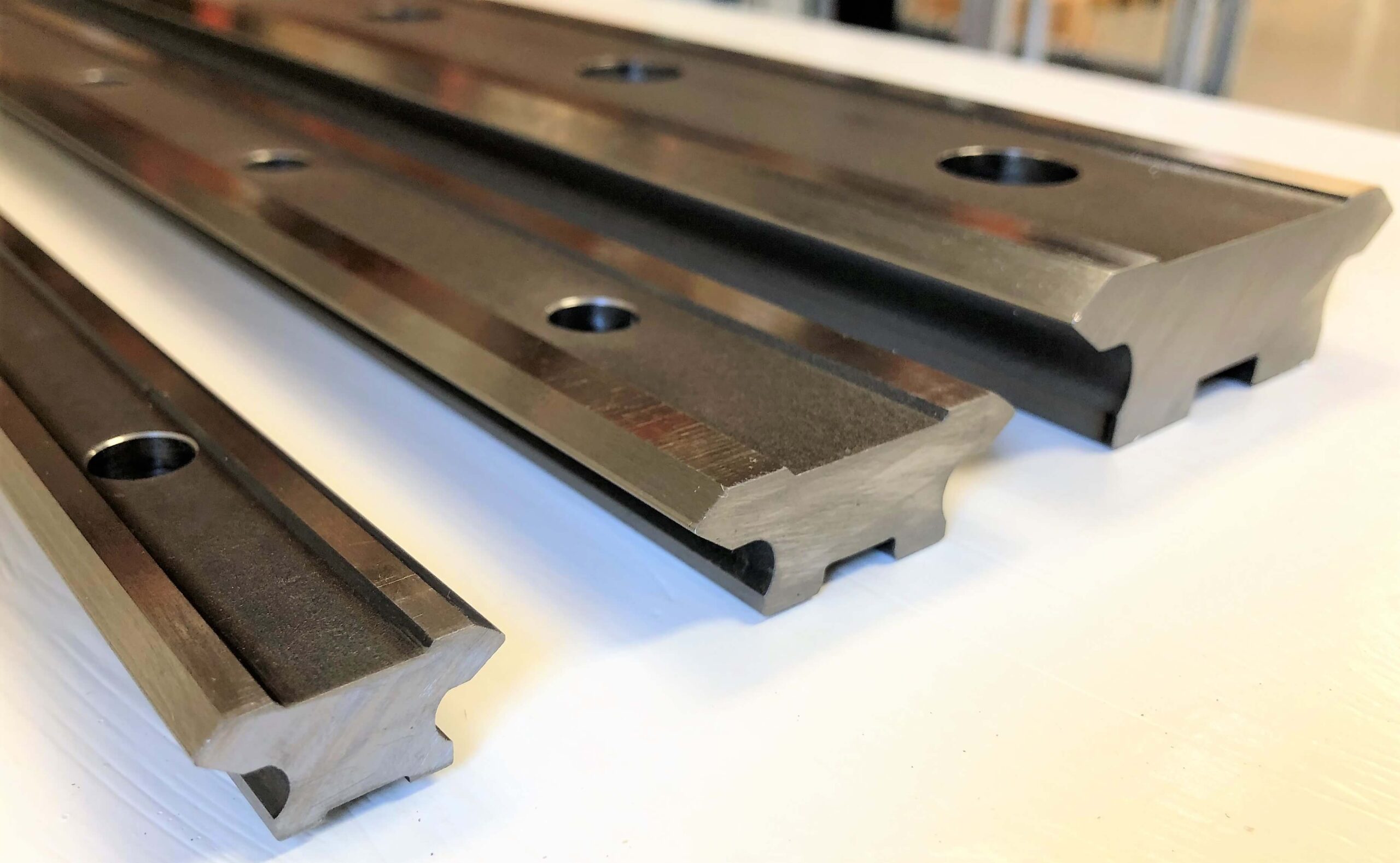

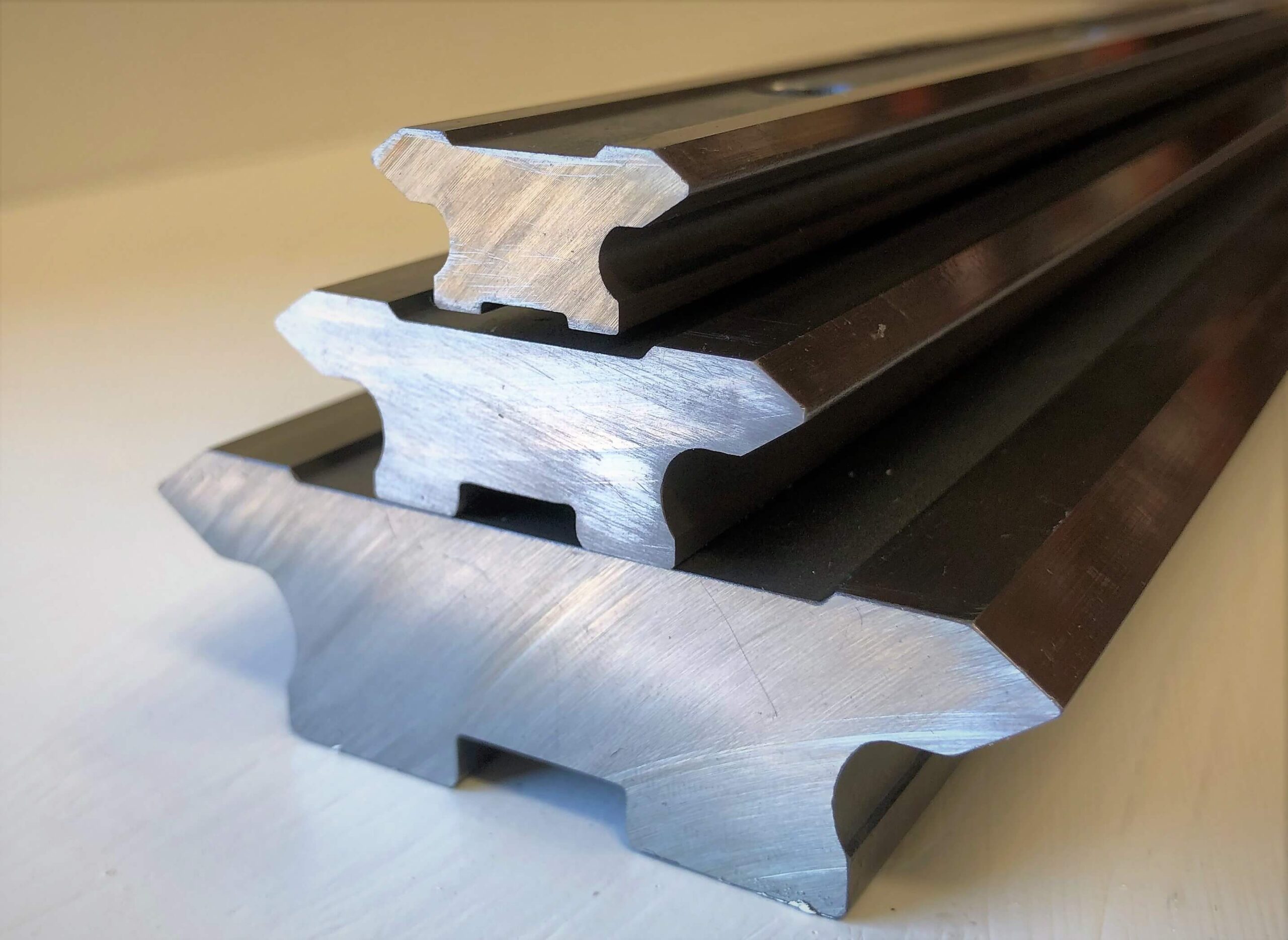

双边V型工作面导轨: 是由优质的轴承钢制成，表面经深度硬化处理以提高耐磨性。

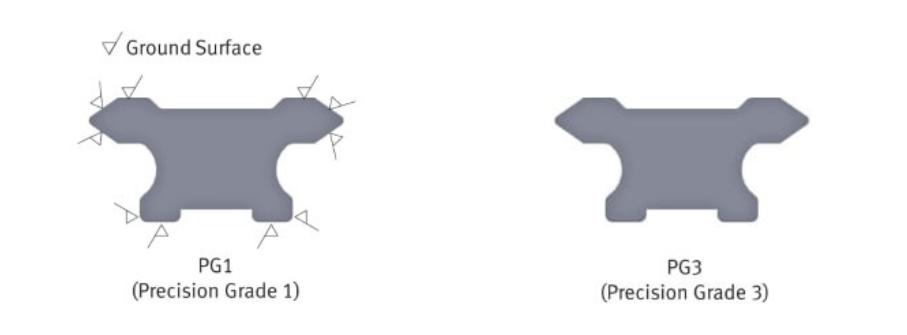

双边70°的V型工作面均受过研磨处理以确保平行度。滑轨本体保持较软硬度以便需要额外钻安装孔。 V型线性导轨有3种标准尺寸可选: LGV25XL、LGV44XL、LGV76XL。并有2种精度标准: PG1 (精密级) & PG3 (普通级)。 PG1精度的LGV25/LGV44规格的最大长度为1980mm，LGV76规格的最大长度则为1700mm。 PG3精度的全数规格的最大长度均可达到5.5公尺。若使用对接套件可以实现更长的导轨长度，但此套件仅限用于PG1精度的导轨。

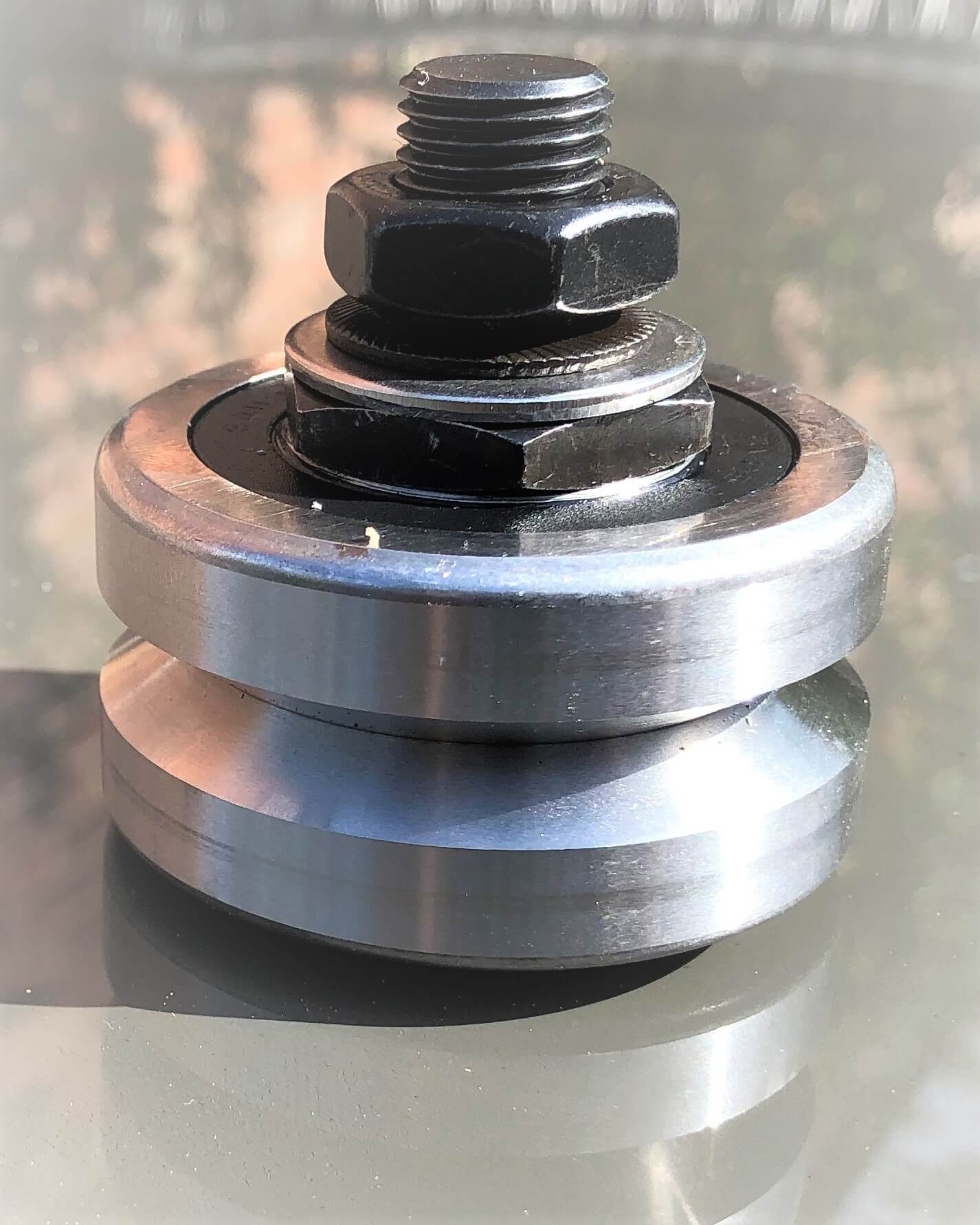

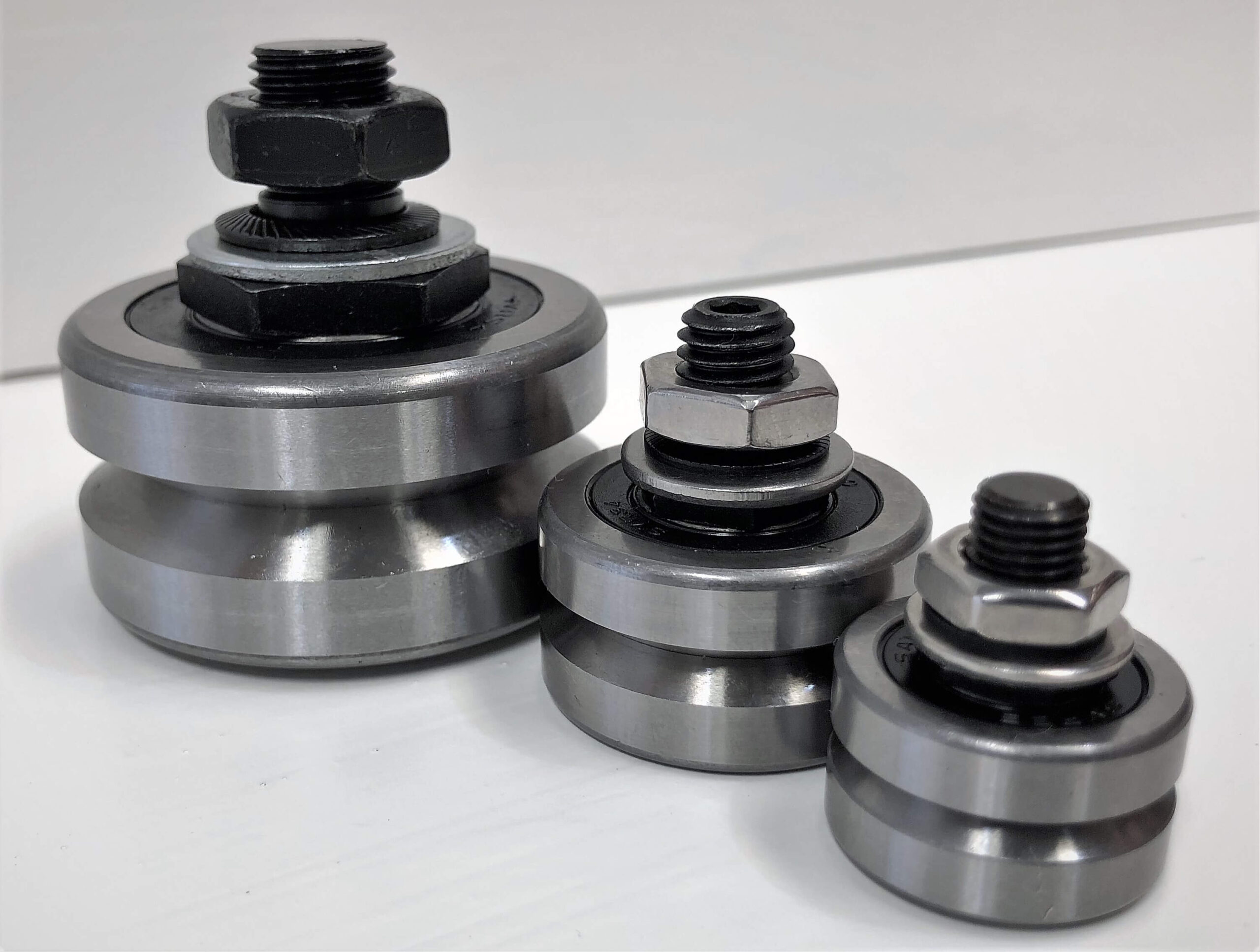

正心&偏心轴承: 由优质的轴承钢制成，整体轴承经硬化处理以提高耐磨性。能够供应"对轴承型"或"双列轴承型"。
所有轴承皆供应标准固定螺栓，也可应需求供应加长版固定螺栓。

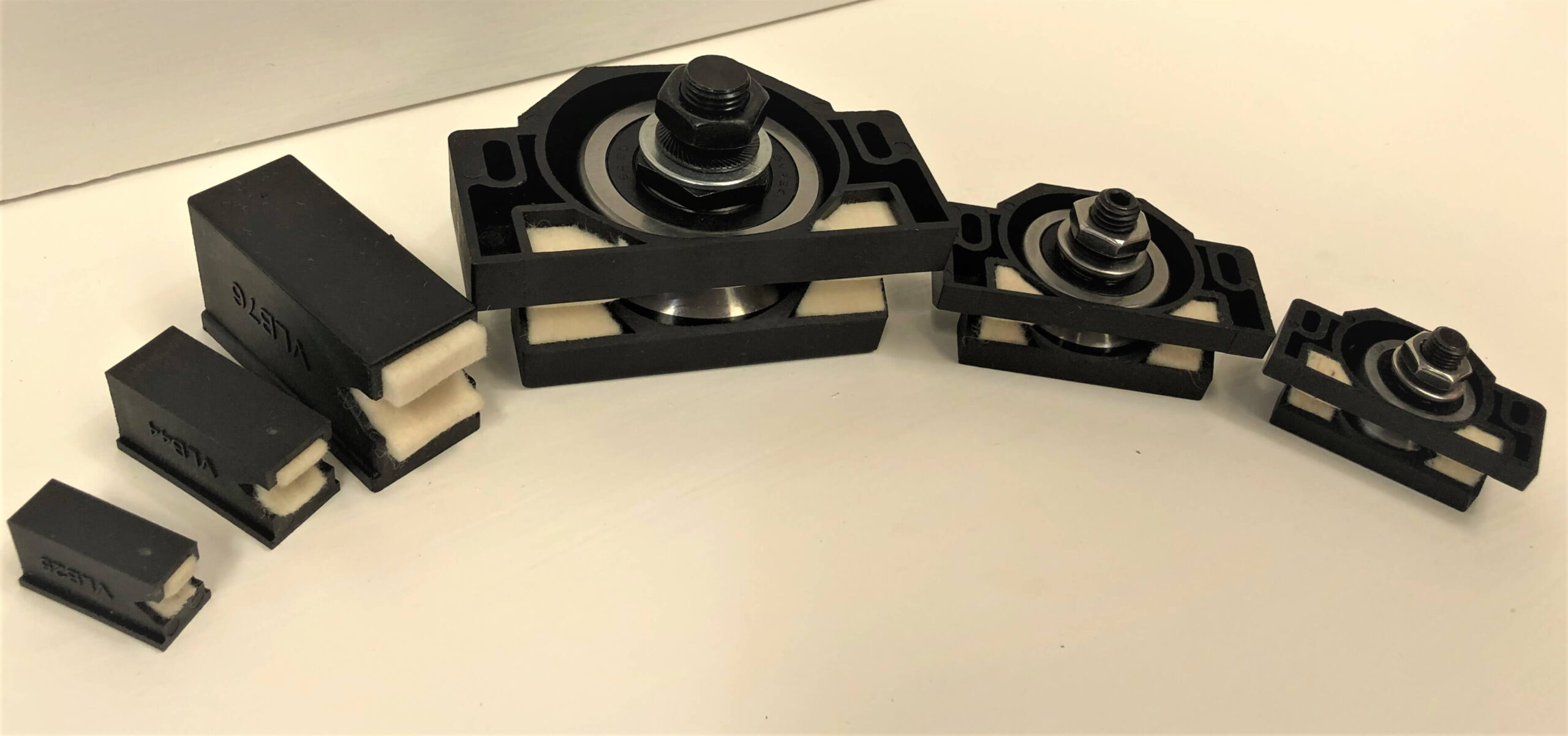

密封盖: 密封盖内部配有润滑毛毡刮片接触导轨工作表面，以增强负载能力和寿命。
藉由使用密封盖覆盖轴承，能够提供系统额外保护以防止灰尘和污垢进入。

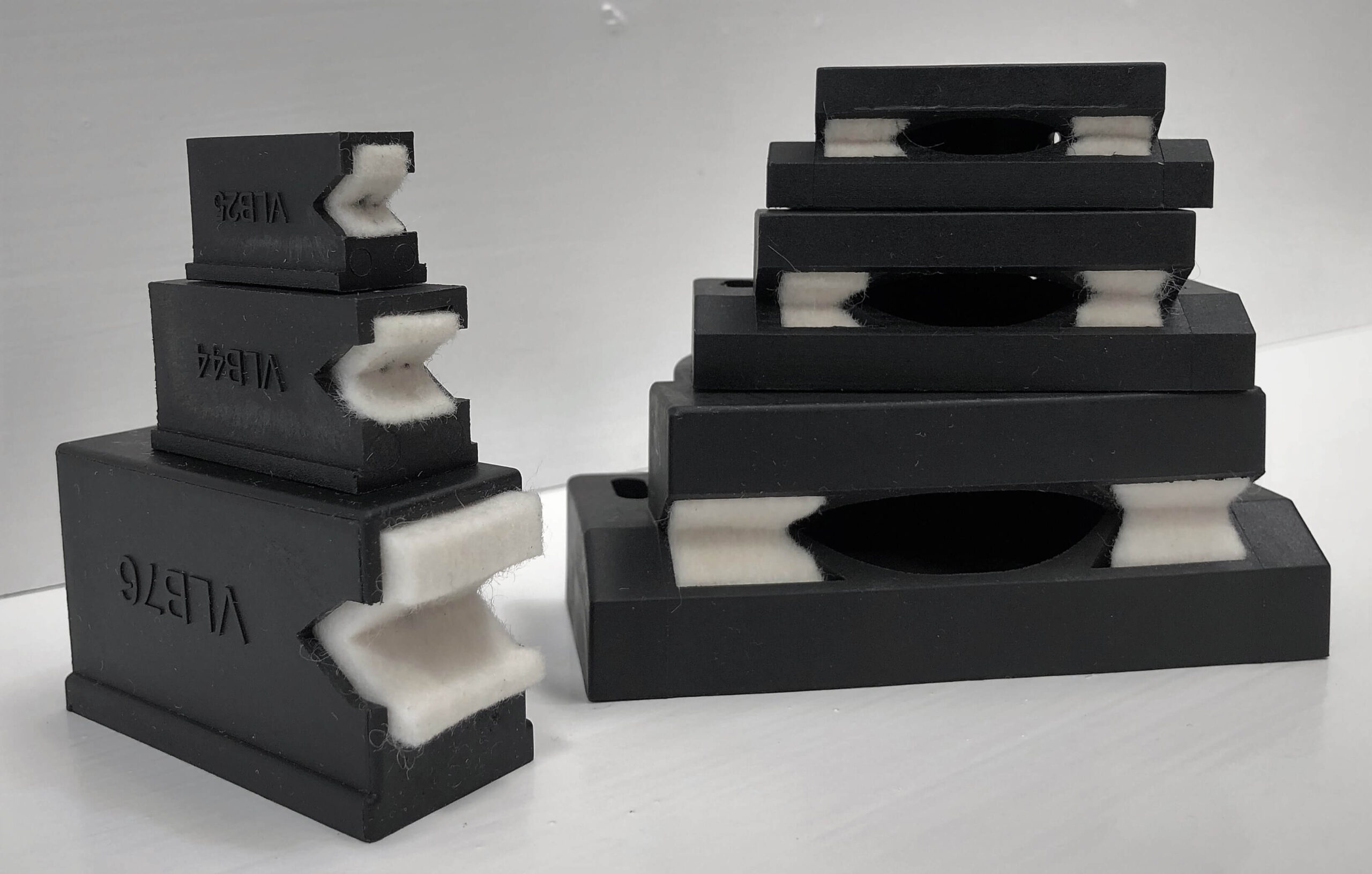

润滑器: 配有润滑毛毡刮片接触导轨工作表面，以增强负载能力和寿命。毛毡刮片透过一个小型弹簧轻压在导轨工作表面上，以确保最小化运行摩擦。可从润滑器背面小孔填充润滑剂。
CAD - Carrier
CAD - Rail - (4080.LGV25XL.0360mm)
