Saibo系列 – 精密V型线性&环形导轨

Saibo系列V型导轨分为线性导轨和环形轨道,设计予即使在恶劣且肮脏的环境下仍需要高速运行的应用。与普通以钢珠为介质的滑轨不同,LGV和CR系统就算产生耗损也仍然不会发生重大故障。通过调整偏心轴承至需求的公差,即可实现系统保养和校调。

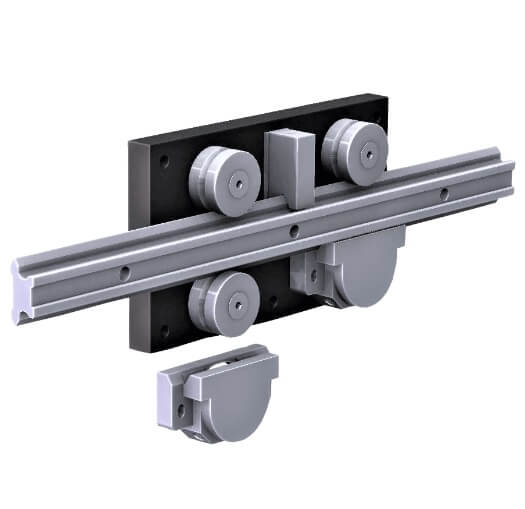

V型线性导轨有3种标准尺寸可选: LGV25XL、LGV44XL、LGV76XL。并有2种精度标准: PG1 (精密级) & PG3 (普通级)。 PG1精度的LGV25/LGV44规格的最大长度为1980mm,LGV76规格的最大长度则为1700mm。 PG3精度的全数规格的最大长度均可达到5.5公尺。若使用对接套件可以实现更长的导轨长度,但此套件仅限用于PG1精度的导轨。

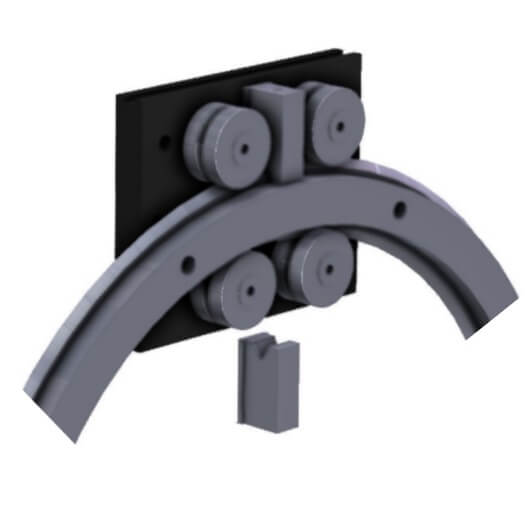

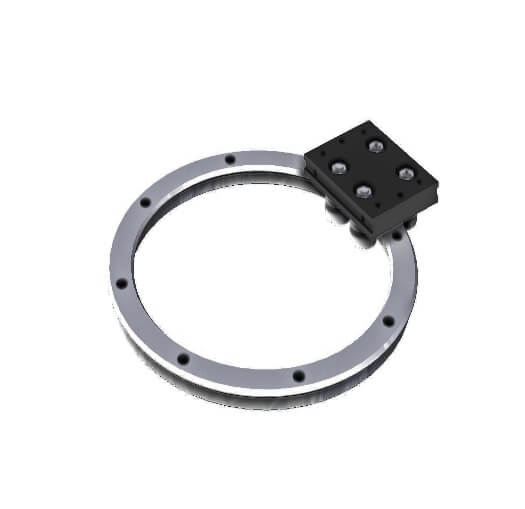

环形导轨有3种标准尺寸可选: CR25、CR44、CR76。所有表面均受过研磨处理(包含安装面)。同时,有多种直径选项可以满足大多数应用需求,如果需要,所有环状导轨皆可以被切成数段以套用在客户设计。被切段后的环状导轨也能够跟V型线性导轨(仅限PG1精度)结合使用,制成循环轨道系统。


双边V型工作面的导轨是由优质的德国轴承钢制成,表面经深度硬化处理以提高耐磨性。

全数双边70°的V型工作面均受过研磨处理以确保平行度。滑轨本体保持较软硬度以便需要额外钻安装孔。 Saibo V型轨道的设计是不影响品质和性能的前提下,更具成本竞争力取代现有欧洲品牌的最佳选择。

  • 线性&环形轨道: 高碳轴承钢,V型工作面硬化至58~62洛氏C尺硬度,N5等级表面粗糙度。使用对接套件可以实现更长的导轨长度。

  • 轴承: 淬火和回火处理过的高碳铬轴承钢、丁腈橡胶密封圈、塑胶保持架、高强度钢钉。黑色化学表面处理,运行温度范围 -20°C ~ +120°C。

  • 滑座: 高强度铝合金,标准表面处理高光泽度黑色阳极氧化。

  • 密封盖&润滑器: 抗冲击热塑性弹性体、毛毡刮片。运行温度范围 -20°C ~ +120°C。

  • 最大线性运行速度: 无润滑 = 2m/s; 润滑 = 8m/s。


安装间隙:N/A
高度:30.5/38.5mm

闭合长度:
N/A
延展长度:
N/A
最大载重:
6000 N

安装间隙:
高度:58.5mm

闭合长度:
N/A
延展长度:
N/A
最大载重:
6,400-10,000N

安装间隙:N/A
高度:38.5mm

闭合长度:
N/A
延展长度:
180-1980mm
最大载重:
2,800-6,000N

安装间隙:N/A
高度:30.5mm

闭合长度:
N/A
延展长度:
N/A
最大载重:
1200-3000 N
" />
