4013.6414 (10-30kg)

4013.6414 (伸缩导轨) - Radial 6414 (10-30kg) 铝合金

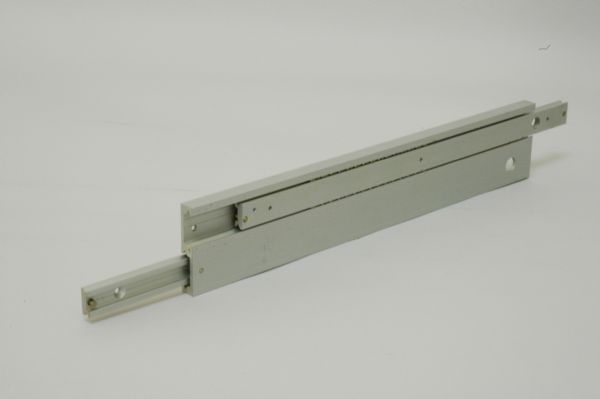

Radial 6414是一款轻量化、全行程(或超行程)延展的伸缩导轨, 导轨的安装规格非常薄, 适合应用在收纳轻量且敏感的电子设备和有震动环境的军用19”收纳架。

本款导轨行程100~145%, 载重能力10-30kg/对, 导轨在550mm长可以延展665mm, 载重达到22kg。

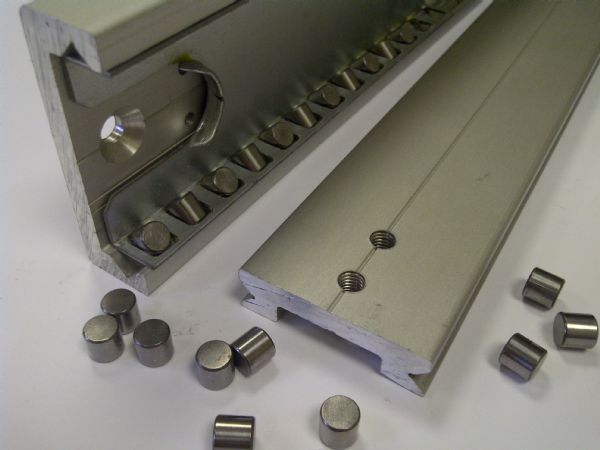

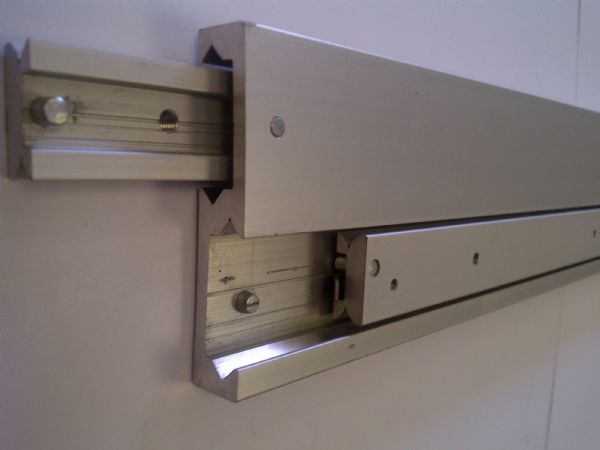

Radial铝合金导轨系列是采用独特的交叉滚子轴承而研发而成, 特点是轴承完全紧实接触各轨, 以消除珠轨凹陷和位移的风险。

交叉滚子轴承最适用于会产生偏载的应用, 像是航太座椅。
当导轨内特定一点受力过大会产生珠轨内的永久性凹陷, 并导致重大功能失效。然而, 因为交叉滚柱的坚固设计, 珠轨内没有单点接触和多余间隙, 造就滑轨拥有最小化变形量和长久功能正常。

规格细节

安装间隙: 14mm
高度: 64mm
闭合长度: 300-800mm
延展长度: 325-1165mm
最大载重: 10-30 kg/pair
滑轨节数: 3
延展程度: Total
材质: Anodised aluminium 6005a
抗震动性: 5

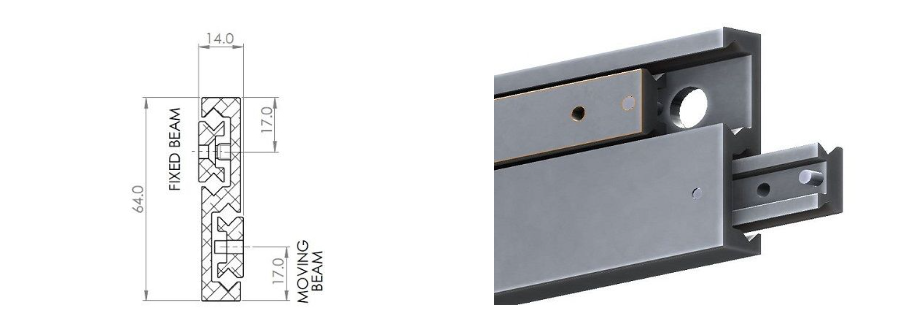

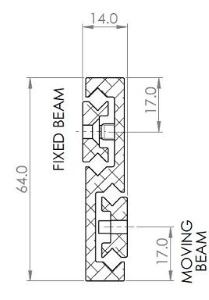

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 家具 – 建筑 & 滑动组件
  • 汽车厂 – 机台
  • 特种车辆 – 商用车 & 救护车
  • 火车 – 蓄电池箱 – 车门 – 座椅


Radial 6414是一款轻量化、全行程(或超行程)延展的伸缩导轨, 导轨的安装规格非常薄, 适合应用在收纳轻量且敏感的电子设备和有震动环境的军用19”收纳架。

本款导轨行程100~145%, 载重能力10-30kg/对, 导轨在550mm长可以延展665mm, 载重达到22kg。

Radial铝合金导轨系列是采用独特的交叉滚子轴承而研发而成, 特点是轴承完全紧实接触各轨, 以消除珠轨凹陷和位移的风险。

交叉滚子轴承最适用于会产生偏载的应用, 像是航太座椅。
当导轨内特定一点受力过大会产生珠轨内的永久性凹陷, 并导致重大功能失效。然而, 因为交叉滚柱的坚固设计, 珠轨内没有单点接触和多余间隙, 造就滑轨拥有最小化变形量和长久功能正常。

Radial 6414是采用6005a级铝合金制成, 珠轨经过精密加工。表面处理是铝本色阳极处理, 也可依需求加工。轴承为镀铬硬化钢。

本导轨的部分关键尺寸为库存品可快速发货, 大量采购请容许6周生产时间。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4013.6414.0300300mm325mm25kg
4013.6414.0350350mm425mm20kg
4013.6414.0400400mm525mm21kg
4013.6414.0450450mm465mm30kg
4013.6414.0500500mm565mm28kg
4013.6414.0550550mm665mm22kg
