4015.DTS045 (80-166kg)

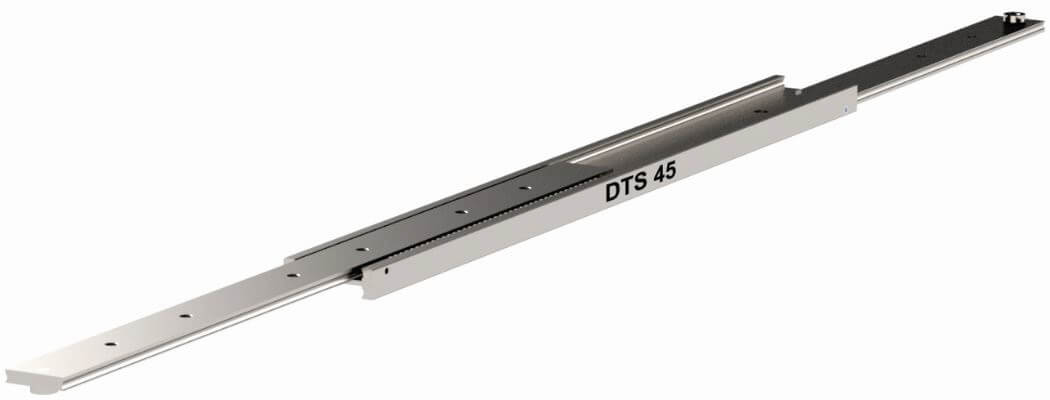

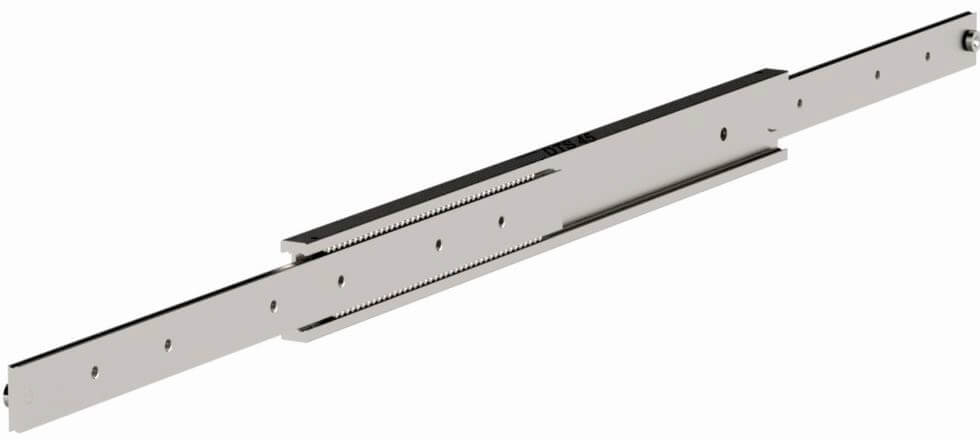

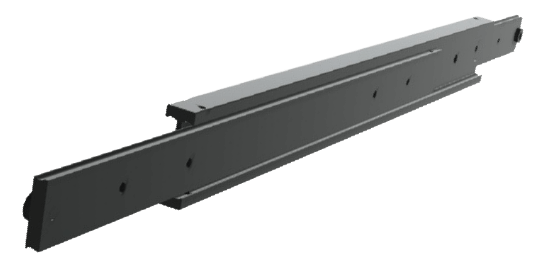

4015.DTS045 (伸缩滑轨) - DTS-45 (80-166kg) 全行程延展 碳钢重型滑轨

DTS-45是一款坚固、强壮、紧密的伸缩导轨, 被设计于在限缩空间中发挥最大负载。特别适合使用于工业座椅和军用电子机柜, 同时也可以套用在会出现扭力的应用。因此导轨规格可采用不锈钢和铝合金制造, 因此在整个座椅业界受到指定使用，从航天座椅到船舶座椅，可替换材质的产品适用性在这些行业中至关重要。注意: DTS-45型导轨因13mm的狭窄宽度而无珠槽结构, 钢珠虽可任意移动但仍被牢靠的固定在沟槽内。

本款导轨行程100%, 载重能力80-166kg/对, 导轨在550mm长可以延展550mm, 载重达到166kg。由三节冷抽钢制成, 并采用无珠槽配珠方式, DTS-45导轨在闭合静置的情况下有相当好的抗震抗冲击性能以承受动态负载, 因此适合安装于车载环境应用。这是一款非常坚固的导轨, 采用工字梁结构, 提供轴向和同轴扭矩负载的高抗性, 以达成延展后最小化挠曲和操作力。

规格细节

安装间隙: 13mm
高度: 40mm
闭合长度: 100-1000mm
延展长度: 100-1000mm
最大载重: 80-166 kg/pair
滑轨节数: 3
延展程度: Total
材质: C45 steel
抗震动性: 8

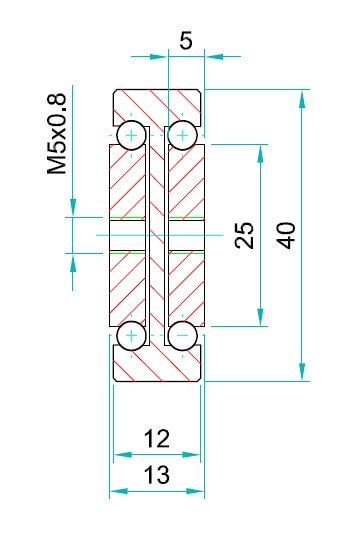

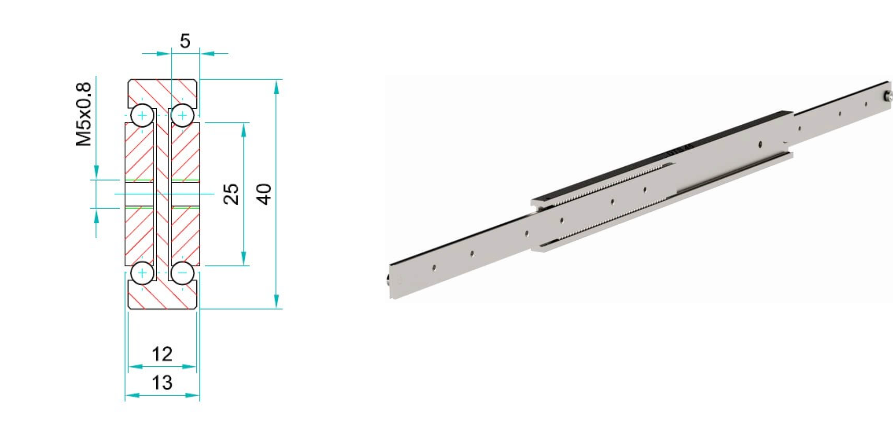

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 家具 – 建筑 & 滑动组件
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平台
  • 特种车辆 – 商用车 & 救护车
  • 火车 – 蓄电池箱 – 车门 – 座椅

DTS-45是一款坚固、强壮、紧密的伸缩导轨, 被设计于在限缩空间中发挥最大负载。特别适合使用于工业座椅和军用电子机柜, 同时也可以套用在会出现扭力的应用。因此导轨规格可采用不锈钢和铝合金制造, 因此在整个座椅业界受到指定使用，从航天座椅到船舶座椅，可替换材质的产品适用性在这些行业中至关重要。注意: DTS-45型导轨因13mm的狭窄宽度而无珠槽结构, 钢珠虽可任意移动但仍被牢靠的固定在沟槽内。

本款导轨行程100%, 载重能力80-166kg/对, 导轨在550mm长可以延展550mm, 载重达到166kg。由三节冷抽钢制成, 并采用无珠槽配珠方式, DTS-45导轨在闭合静置的情况下有相当好的抗震抗冲击性能以承受动态负载, 因此适合安装于车载环境应用。这是一款非常坚固的导轨, 采用工字梁结构, 提供轴向和同轴扭矩负载的高抗性, 以达成延展后最小化挠曲和操作力。

我们也能藉由客制闭合长度、延展长度、安装孔、表面处理、不锈钢珠/珠槽以提供额外的产品变化。DTS-45导轨也可以安装在短轴上使用(平躺), 但负载能力将会下降60~80%。行程也可以在载重能力些许下降的情况下客制至最高120%。请与我们联系以选择此不加价服务。

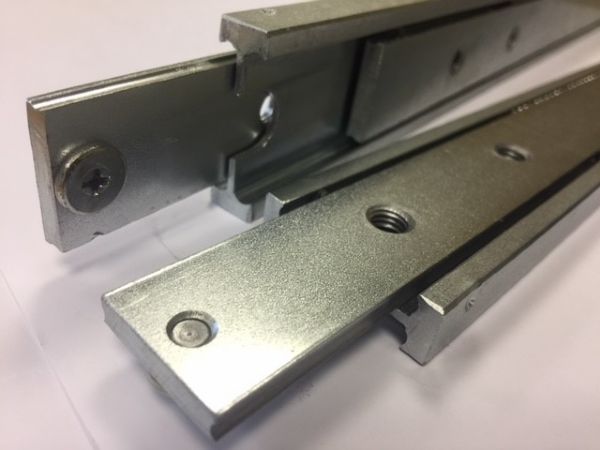

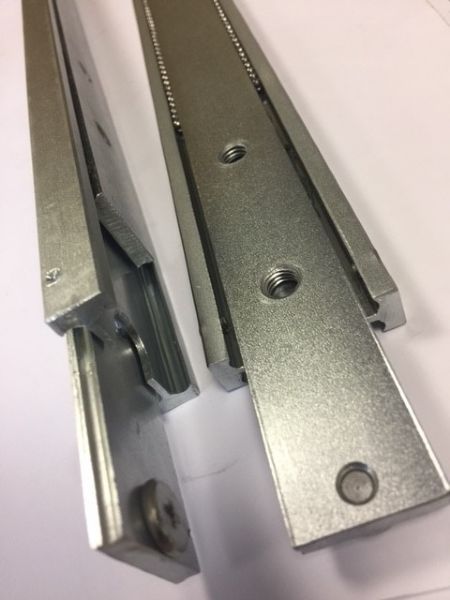

制造流程符合ISO9001-2015，本款导轨由符合EN 10277的冷抽钢C45E+C制成。珠槽采用雷射切割的镀锌板，钢珠为符合DIN 5401的C85 G100规格。Professional系列碳钢导轨通过RoHS & REACH认证，且受惠于我们自行投资的先进电解碱性锌电镀设备，导轨表面受到10-12微米的镀锌层保护，在DIN EN ISO 9227中性盐雾测试中表现优异，120小时内无白锈，1032小时内无红锈。

单支导轨每公尺重3.25kg。

导轨为单支报价及出售。负载能力数值则为成对计算(一对两支导轨)。DTS-45型号导轨的各尺寸皆备有库存，如需量产请容许3-4周生产时间。

产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4015.DTS045.0100100mm100mm80kg
4015.DTS045.0150150mm150mm90kg
4015.DTS045.0200200mm200mm107kg
4015.DTS045.0250250mm250mm114kg
4015.DTS045.0300300mm300mm125kg
4015.DTS045.0350350mm350mm136kg
4015.DTS045.0400400mm400mm147kg
4015.DTS045.0450450mm450mm158kg
4015.DTS045.0500500mm500mm164kg
4015.DTS045.0550550mm550mm166kg
4015.DTS045.0600600mm600mm160kg
4015.DTS045.0650650mm650mm155kg
4015.DTS045.0700700mm700mm150kg
4015.DTS045.0750750mm750mm140kg
4015.DTS045.0800800mm800mm125kg
4015.DTS045.0850850mm850mm110kg
4015.DTS045.0900900mm900mm98kg
4015.DTS045.0950950mm950mm90kg
4015.DTS045.10001000mm1000mm80kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

技术 & 保养资讯

DTS45 length 100mm- 3D STEP FILE -
4015.DTS045.0100

DTS45 length 150mm- 3D STEP FILE -
4015.DTS045.0150

DTS45 length 200mm- 3D STEP FILE -
4015.DTS045.0200

DTS45 length 250mm- 3D STEP FILE -
4015.DTS045.0250

DTS45 length 300mm- 3D STEP FILE -
4015.DTS045.0300

DTS45 length 350mm- 3D STEP FILE -
4015.DTS045.0350

DTS45 length 400mm- 3D STEP FILE -
4015.DTS045.0400

DTS45 length 450mm- 3D STEP FILE -
4015.DTS045.0450

DTS45 length 500mm- 3D STEP FILE -
4015.DTS045.0500

DTS45 length 550mm- 3D STEP FILE -
4015.DTS045.0550

DTS45 length 600mm- 3D STEP FILE -
4015.DTS045.0600

DTS45 length 650mm- 3D STEP FILE -
4015.DTS045.0650

DTS45 length 700mm- 3D STEP FILE -
4015.DTS045.0700

DTS45 length 750mm- 3D STEP FILE -
4015.DTS045.0750

DTS45 length 800mm- 3D STEP FILE -
4015.DTS045.0800

DTS45 length 850mm- 3D STEP FILE -
4015.DTS045.0850

DTS45 length 900mm- 3D STEP FILE -
4015.DTS045.0900

DTS45 length 950mm- 3D STEP FILE -
4015.DTS045.0950

DTS45 length 1000mm- 3D STEP FILE -
4015.DTS045.1000

海上应用

收纳系统不局限于陆地, 每种航行于海上的结构多半都会需要重型发电机收纳系统。而我们能提供最多样的抗腐蚀316L不锈钢滑轨系列。

我们的 Professional系列 – 不锈钢316L 全部型号皆可以提供不锈钢316L材质(包含珠槽&配件)。长度最高到2000mm。

商船

用途可从收纳柜, 底座滑动设备, 家具, 电子机柜...等等, 任何需要滑动的组件。

不论是运用在19"电子收纳架还是发电机, 伸缩滑轨都必须在摇摆及震动环境下坚固运作。

我们的不锈钢滑轨(单行程或全行程)皆可以透过客制化工程技术修改强度, 抗腐蚀性能, 以套用在不同需求。

藉由我们的专业知识及设计能力, 我们能够与您的工程团队共事并共同设计专用抽屉配件, 以达成符合该海上应用的滑动系统。

海上石油平台

应用包含各式设备收纳系统和作业机械的滑动系统。虽说安装于海上平台的结构多半设定为静置, 并不需要伸缩滑轨能够符合动态负载需求, 但长期稳固及抗腐蚀性能皆为不能变的条件。

从高精度滚轮轨道到人员住宿区域用的一般不锈钢滑轨, 我们能够为您推荐需求应用的合适方案。

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。

航空座椅

研发自我们的工程团队, 我们制造应用在航空座椅的滑轨系统。全 Radial系列 航天滑轨皆配有交叉滚子轴承以对抗G力。

其中 5220 Radial导轨 (140-154kg/对) 是由高硬度铝合金制成, 在严苛的航天测试条件中大幅胜出一般钢珠滑轨。

T6级的航天铝合金滑轨本身珠轨经过特殊精密加工处理。表面为黑色阳极硬化处理, 其他表面处理也可按需求提供。

交叉滚子滑轨的轴承为精密硬化钢, 表面镀铬。如设计须强调轻量化, 轴承也可用Delrin取代。

采用7075-T6铝合金以达到轻量化高负载的目的, 达到洛氏硬度A级和极限降伏572Mpa。

长度450mm延展480mm的座椅滑轨负载100kg被独立测试至60,000次循环, 更通过其他更严苛的航天座椅测试。

收纳系统

在飞机内打造收纳系统, 所有对象都必须轻量化。我们的 Radial – 钢珠滑轨 系列是由紧实且轻量化的高等铝合金制成, 适合应用在机内厨柜, 抽出式收纳抽屉…等等。

轨道产业


从火车底部安装的抽出式蓄电池箱, 到高频率开关的火车门, 以及有逐年增长趋势的座椅系统。
Sliding Systems都具备合适的产品套用。


蓄电池箱

应用在蓄电池箱的滑轨需要具备极端的强度, 滑轨组件必须同蓄电池箱为一体, 通过冲击测试。

同时, 随着火车朝着高速列车的趋势发展, 蓄电池箱导轨必须被挑战承受巨大的动态负载以符合标准。

蓄电池箱在长期使用过后也有可能容纳易腐蚀的气体, 因此小心的选择规格和表面处理被视为重要的一环。

尽管火车的悬吊系统日新月异, 使用滚轮来抽出蓄电池的方式还是会受到震动和冲击的影响而故障, 这让抗冲击滑轨成为最适合蓄电池箱的解决方案。

车门系统

运用在车门系统的滑轨必须能够承受动态负载及符合冲击测试标准。 同时, 滑轨必须运作稳定并具备在极高的使用频率下鲜少需要维修。一般地铁的车门在一小时内至少开关20次, 滑轨须能够持续承受此频率至到运输系统寿命终结。

滑轨的钢珠及珠轨必须经过硬化处理以承受如此高的使用频率, 一方面也避免腐蚀问题。碳钢滑轨也表现较高的耐用度, 在长时间使用下碳钢滑轨比较不易像冷轧滑轨一样产生永久变形。

座椅系统

随着铁路技术的日益进步, 火车上渐渐开始供应乘客可调整式的头等/商务舱座椅。简单, 耐用, 低维修频率是座椅滑轨应用在轨道车辆的关键要素。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


餐车

不论您需要打造小至咖啡机收纳抽屉, 大至军用机动部属餐车, 我们都能够为您建议合适的滑轨。

以我们经营超过30年的经验，着手过跨足各类活动餐车, 车种涵盖拖车、面包车...等等。

我们的特种车滑轨也能应用在全尺寸拖车的车体延展。

若你的应用需要轻量级滑轨, 我们可以提供冷轧或铝合金滑轨来达成要求。反之, 若是需要承受大重量的伸缩装置, 我们也有荷重高达2000kg的碳钢滑轨系列来满足需求, 紧实且强壮的I型结构能够合适的应用在有震动与冲击的环境。

除了伸缩滑轨之外, 我们也提供固定管线和工具的零配件。

我们的 Fulterer系列 滑轨符合NSF食品规范, 能够直接安装在食物环境。

军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

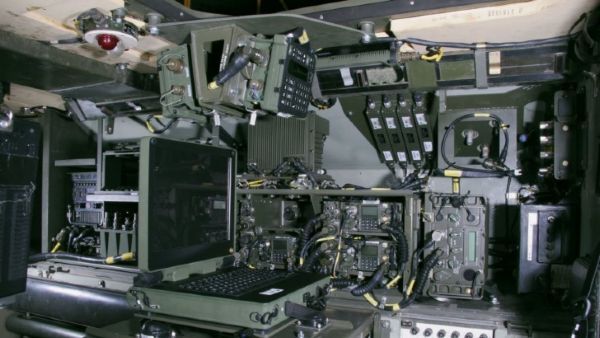

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

消防

消防车辆上的器具, 设备, 零件收纳系统。

抽屉系统

滑轨支持300mm到2000mm长度的抽屉, 延展程度从抽屉闭合长度的50%到200%, 同时也能提供双向100%延展, 这让消防员可以从车体的任一侧快速&安全的将抽屉抽出并取得重要救援工具。

特殊收纳

我们的强化型重型滑轨可以理想的应用在一些特殊的用途, 一系列强壮的I型结构消防车滑轨可以承受巨大的扭力挑战，像是车体扩展等等应用。

托盘系统

经过指定型号的广泛测试，我们的滑轨长期被数个英国领先的车体收纳系统整合商使用。这些滑动托盘系统用以装载帮浦, 发电机, 工具…等等。

抽屉把手锁系统, 可让抽屉在闭合&开启时牢靠锁住, 保障消防车在行进间或斜坡路面的人员安全。
