5117.SHJY.2004AT 15-30kg/pair

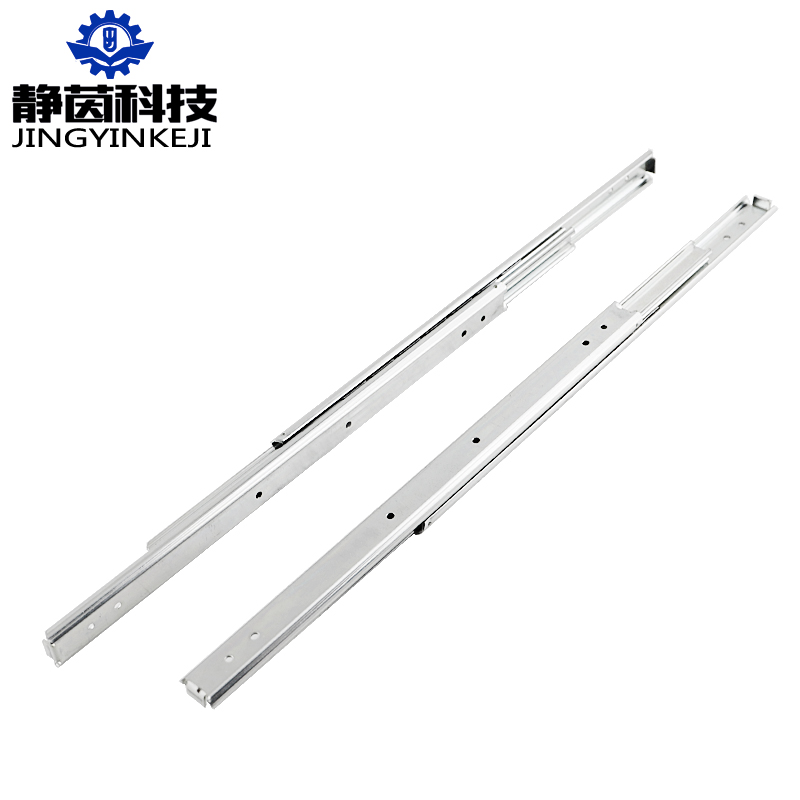

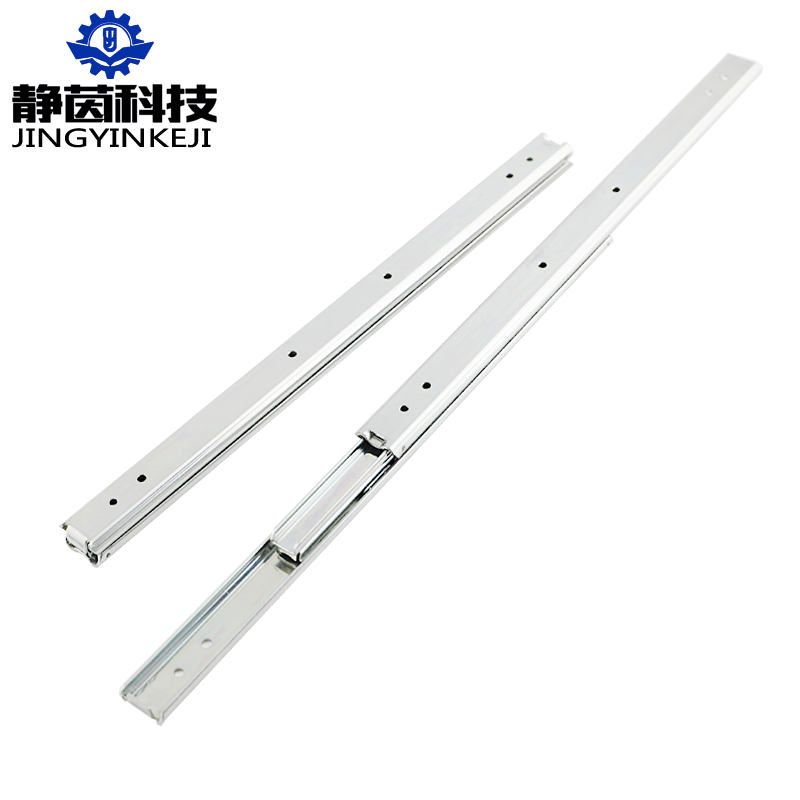

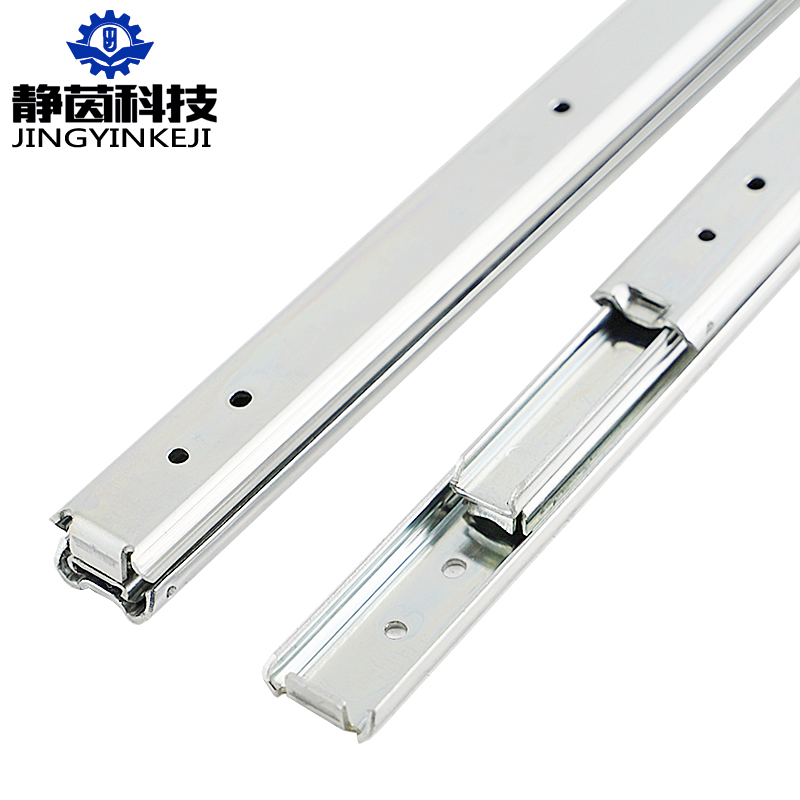

5117.SHJY.2004AT 15-30kg/pair 双层叠加工业滑轨

  5117.SHJY.2004AT   是一个冷轧钢线性滑轨，体积小，价格低。可用于大多数通用用途，常用于家具、底盘、橱柜、工具柜、金融设备的抽屉系统。 可在标准19.1mm x 27mm规格，滑块长度范围从200mm（8“）到500mm（20”），和负载能力范围从28.06公斤/对到38kg/对。滑轨经过5万次循环测试。

规格细节

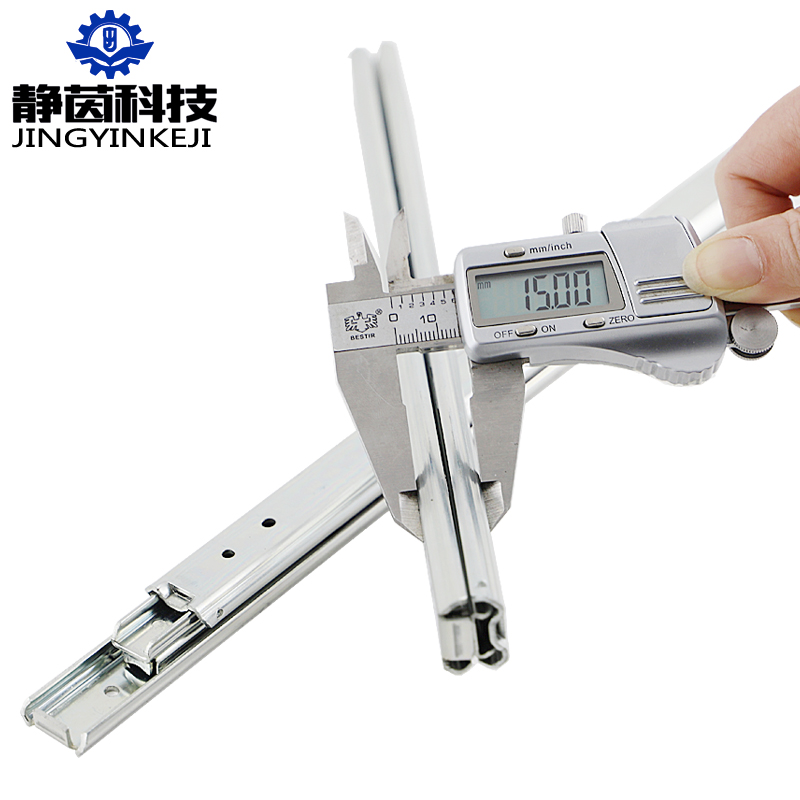

安装间隙: 16mm

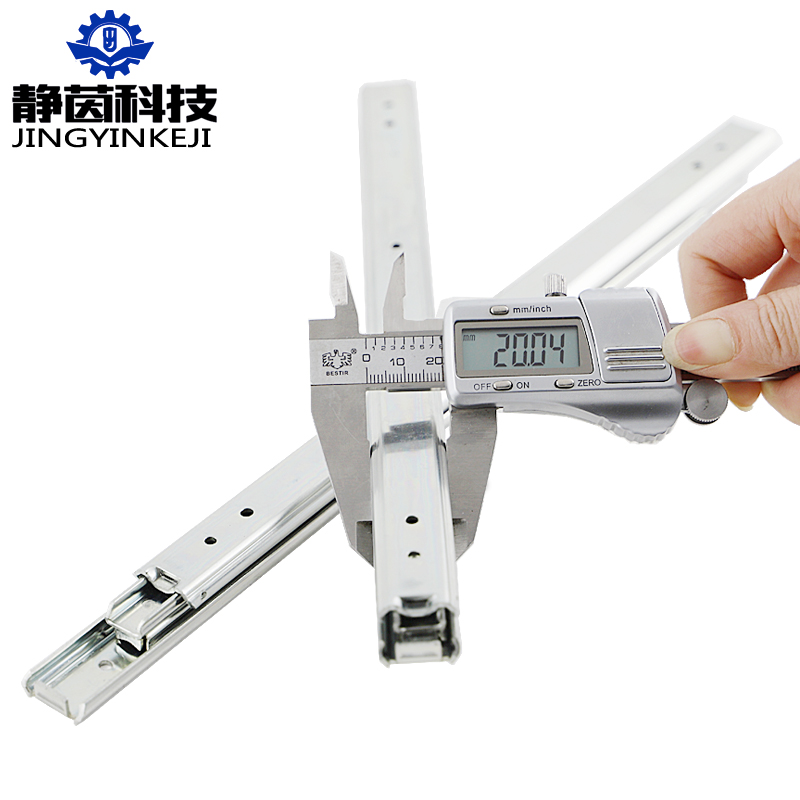

高度: 20mm
闭合长度: 200-550mm
延展长度: 231-576mm
最大载重: 15-30kg/pair
滑轨节数: 3
延展程度: Over
材质: Cold rolled steel Q235
抗震动性: 5

规格图

适合应用于:

  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 汽车厂 – 机台
  • 露营车 – 收纳 & 滑动抽屉
  • 商店展示 - 滑动元件 & 展示架
  • 特种车辆 – 商用车 & 救护车
  • 火车 – 蓄电池箱 – 车门 – 座椅

产品编号闭合长度 (mm)延展长度 (mm)最大载重 (kg)
5117.SHJY.2004AT.Q235.00820023115
5117.SHJY.2004AT.Q235.01025028020
5117.SHJY.2004AT.Q235.01230033025
5117.SHJY.2004AT.Q235.01435037930
5117.SHJY.2004AT.Q235.01640042835
5117.SHJY.2004AT.Q235.01845047835
5117.SHJY.2004AT.Q235.02050052630
5117.SHJY.2004AT.Q235.02255057625

下载权限

您必须注册或登入以下载CAD及其他技术资料。

机台制造

特殊操作机台的伸缩取物机械及护栏。透过精密制造而成的 Saibo系列 能够提供机械长久的寿命。

概括

机台围栏, 货物搬运, 其他特殊机械。

在工业应用, 坚固及稳定是零件的关键要素。当零件被整合进自动化设备, 零件滑移的精准度将会至关重要。我们的工业滑轨多半表现小于闭合长度1%的变形量, 我们的客户因为产品的强度和高耐用度而长期信任Sliding Systems。

我们的产品范围也包括自动对齐高精度滚轮轨道。

我们的设计团队具备能力与您的工程团队共事, 并供应合适产品款式。

金融设备

点钞机, 银行内家具及其他电子设备

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

工业收纳

货架抽屉和客制化收纳系统

博物馆收纳

当针对设计存放大型不规则型状的工件或展示品的收纳设备时，吉士孚广泛的产品范围将供应您无法取代的优势。我们在某些不寻常的大型储物应用和对环境较为敏感的收纳设备具丰富经验，欢迎您与我们联系并取用我们庞大的产品范围。

正确的选择滑轨规格可以确保最大限度的利用收纳和展示空间，并能安全有效的在需要时轻易取出。

工作空间收纳

吉士孚供应了广泛且标准化的产品，备有库存且大部分适合应用于工作台、工具收纳、组装和操作站。这些产品可以不受最小订购量或金额限制购买。

机械制造

特殊作业机械和机台护栏的设计结构。 Saibo硬化伸缩滑轨的品质优良且价格具竞争力，同时提供了超出机械所需的超长使用寿命。

普遍应用

线性的设计和规格搭配伸缩滑轨的结构，应用于专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备。

在此类工业应用中，可靠度和耐用性是关键要求。当与工厂自动化结合时，运动精度也至关重要。我们的高端产品系列标示的负载能力代表以变形量小于滑轨长度1%的条件下滑轨能承受之最大重量，这是一个比其他普遍测量滑轨负载能力还更高的标准。借此，我们的客户总是依赖着Sliding Systems产品的耐用性及强度。

我们的产品系列还包括采用超高精度的轴承滚轮运行的导轨系统，配备自动调心之滑块。

与您的工程团队共事时，我们的设计团队能够提供全数组件。
