SHJY.511750316T 55-75kg

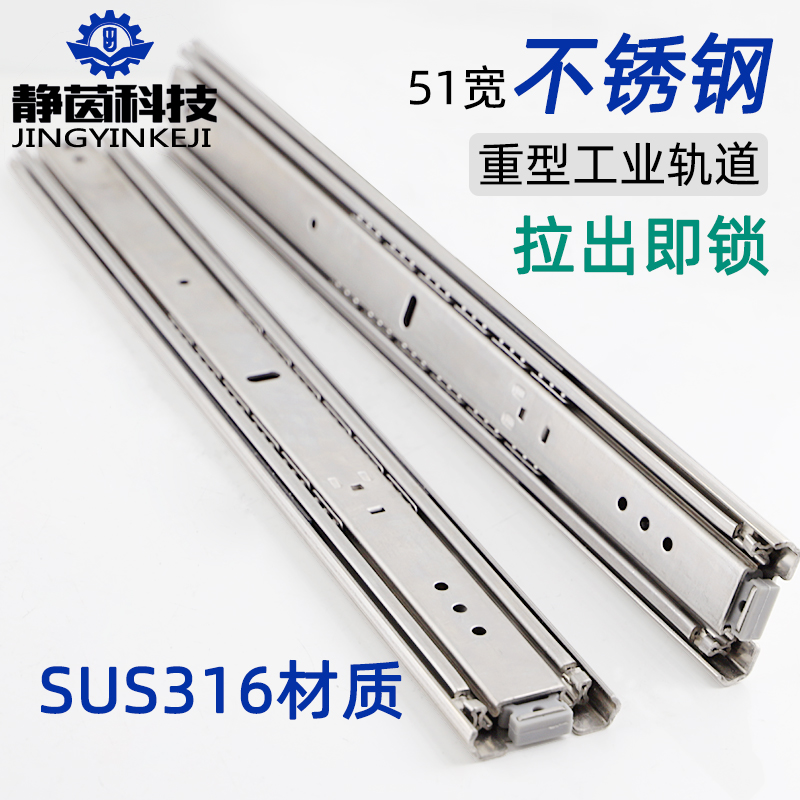

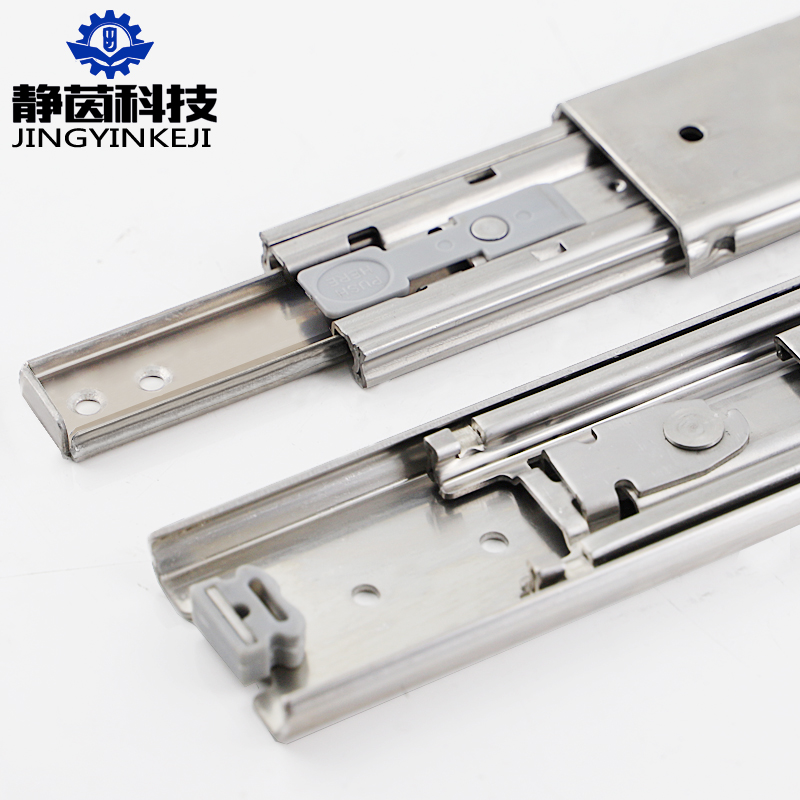

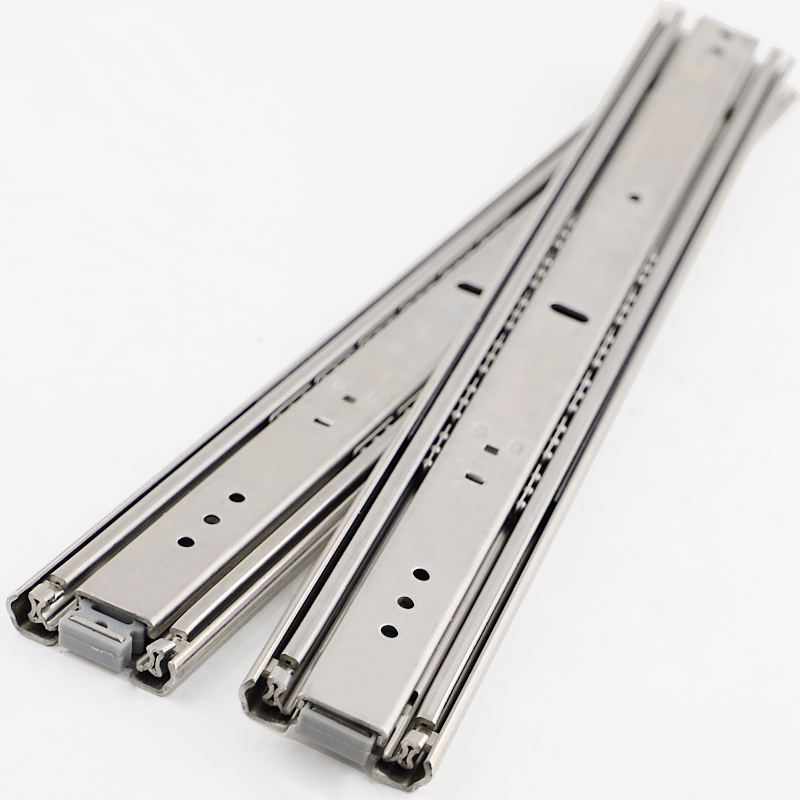

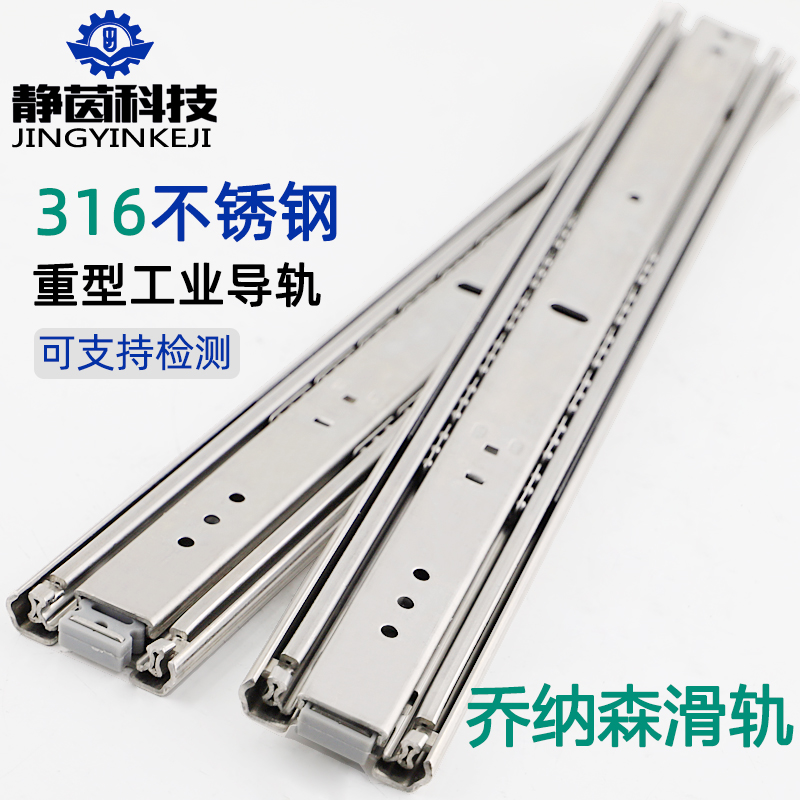

SHJY.511750316T.军工滑轨 --（55-75kg） 316不锈钢工业滑轨

SHJY.511750316重型系列不锈钢滑轨是我司在国家提出军工100%国产化的背景下，引进国外进口设备研发生产出来的，滑轨是由航海级不锈钢316 (1.4404)制造而成, 具备极高的抗腐蚀性能。316的奥氏体结构即使在低温下也能提供导轨出色的韧性, 滑轨所有表面皆以钝化亮光处理作为标准。该产品主要应用于军工、军舰、船舶、豪华游轮伺服器，能有效应对海洋恶劣环境。该产品也常应用实验室设备、食品设备、医疗设备等领域。

SHJY.50316重型系列不锈钢滑轨特别适用于需长时间暴露在高腐蚀性环境的应用。紧凑的50mm规格使其成为在潮湿条件下运作的重型船用座椅或军用/紧急车辆抽屉的绝佳选择。本款导轨行程100%, 载重能力55-90kg/对。

该产品可以完全替换雅古拉3307系列、乔纳森3702158系列。316材质的规格从10寸-24寸常备有库存。还可以提供碳钢和耐高温版本。其它规格接受定制

规格细节

安装间隙: 12.7mm
高度: 51mm
闭合长度: 304.8-609.6mm
延展长度: 304.8-609.6mm
最大载重: 55-75kg/pair
滑轨节数: 3
延展程度: Total
材质: SUS316
抗震动性: 5

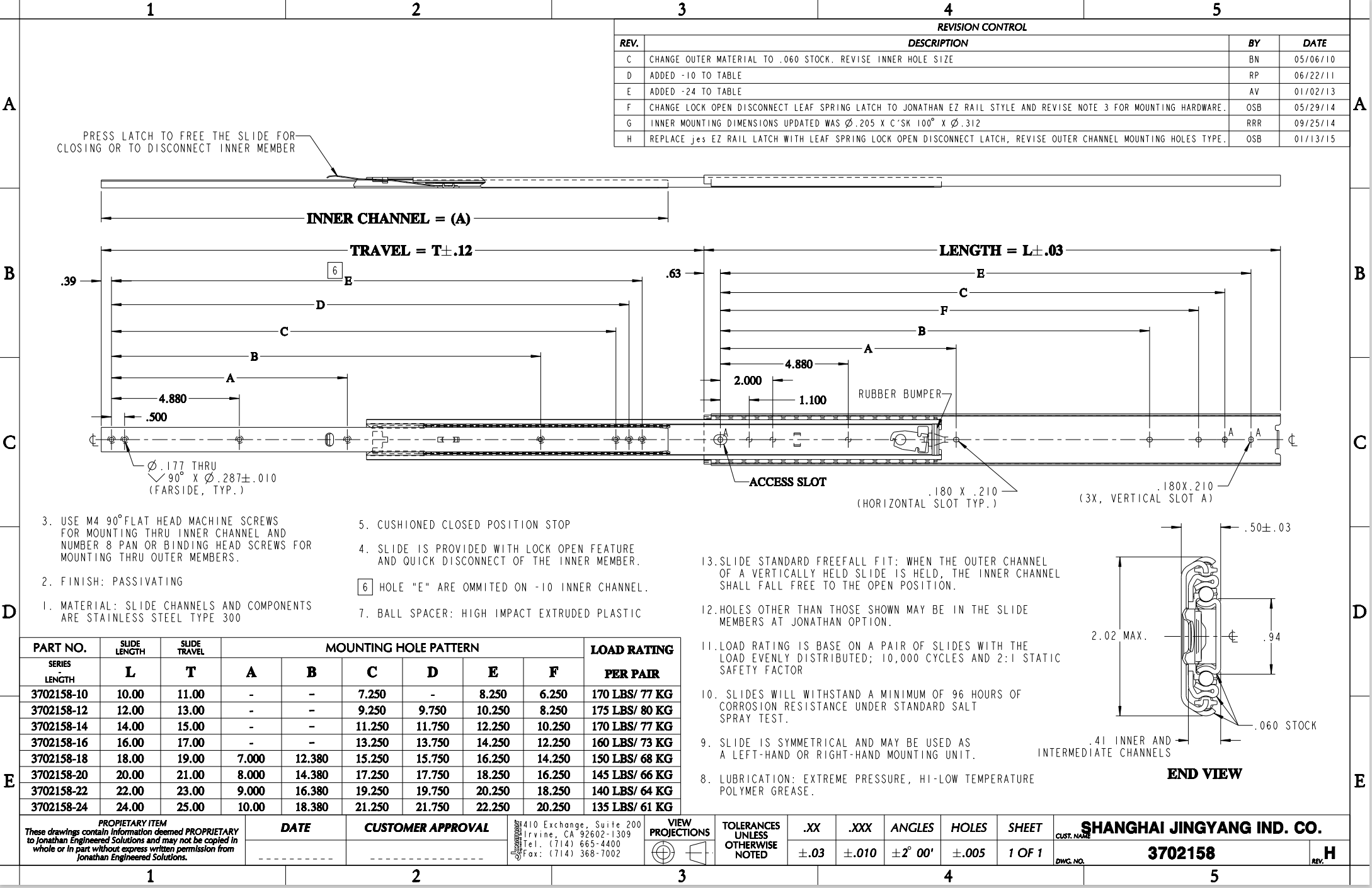

规格图

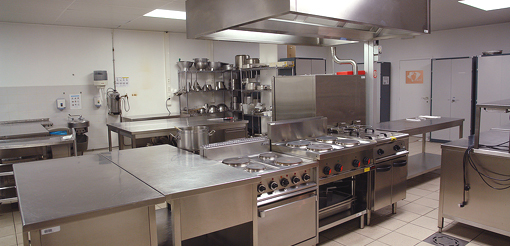

适合应用于:

  • SHJY.511750316重型系列不锈钢滑轨是我司在国家提出军工100%国产化的背景下，引进国外进口设备研发生产出来的，滑轨是由航海级不锈钢316 (1.4404)制造而成, 具备极高的抗腐蚀性能。316的奥氏体结构即使在低温下也能提供导轨出色的韧性, 滑轨所有表面皆以钝化亮光处理作为标准。该产品主要应用于军工、军舰、船舶、豪华游轮伺服器，能有效应对海洋恶劣环境。该产品也常应用实验室设备、食品设备、医疗设备等领域。

33.png 6.jpg





下载权限

您必须注册或登入以下载CAD及其他技术资料。

产品目录

254mm拉出254mm
SHJY.511750316.010

305mm拉出305mm
SHJY.511750316.012

356mm拉出356mm
SHJY.511750316.014

406mm拉出406mm
SHJY.511750316.016

457mm拉出457mm
SHJY.511750316.018

508mm拉出508mm
SHJY.511750316.020

559mm拉出559
SHJY.511750316.022

609mm拉出609
SHJY.511750316.024


其它尺寸可以定制

海上应用

收纳系统不局限于陆地, 每种航行于海上的结构多半都会需要重型发电机收纳系统。而我们能提供最多样的抗腐蚀316L不锈钢滑轨系列。

我们的 Professional系列 – 不锈钢316L 全部型号皆可以提供不锈钢316L材质(包含珠槽&配件)。长度最高到2000mm。

商船

用途可从收纳柜, 底座滑动设备, 家具, 电子机柜...等等, 任何需要滑动的组件。

不论是运用在19"电子收纳架还是发电机, 伸缩滑轨都必须在摇摆及震动环境下坚固运作。

我们的不锈钢滑轨(单行程或全行程)皆可以透过客制化工程技术修改强度, 抗腐蚀性能, 以套用在不同需求。

藉由我们的专业知识及设计能力, 我们能够与您的工程团队共事并共同设计专用抽屉配件, 以达成符合该海上应用的滑动系统。

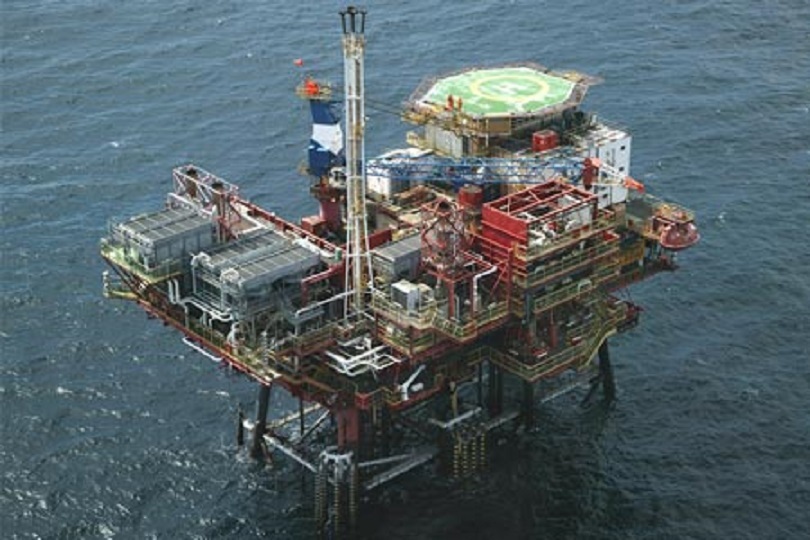

海上石油平台

应用包含各式设备收纳系统和作业机械的滑动系统。虽说安装于海上平台的结构多半设定为静置, 并不需要伸缩滑轨能够符合动态负载需求, 但长期稳固及抗腐蚀性能皆为不能变的条件。

从高精度滚轮轨道到人员住宿区域用的一般不锈钢滑轨, 我们能够为您推荐需求应用的合适方案。

航空座椅

研发自我们的工程团队, 我们制造应用在航空座椅的滑轨系统。全 Radial系列 航天滑轨皆配有交叉滚子轴承以对抗G力。

其中 5220 Radial导轨 (140-154kg/对) 是由高硬度铝合金制成, 在严苛的航天测试条件中大幅胜出一般钢珠滑轨。

T6级的航天铝合金滑轨本身珠轨经过特殊精密加工处理。表面为黑色阳极硬化处理, 其他表面处理也可按需求提供。

交叉滚子滑轨的轴承为精密硬化钢, 表面镀铬。如设计须强调轻量化, 轴承也可用Delrin取代。

采用7075-T6铝合金以达到轻量化高负载的目的, 达到洛氏硬度A级和极限降伏572Mpa。

长度450mm延展480mm的座椅滑轨负载100kg被独立测试至60,000次循环, 更通过其他更严苛的航天座椅测试。

收纳系统

在飞机内打造收纳系统, 所有对象都必须轻量化。我们的 Radial – 钢珠滑轨 系列是由紧实且轻量化的高等铝合金制成, 适合应用在机内厨柜, 抽出式收纳抽屉…等等。

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。
