4015.SDTS090 (154-735kg)

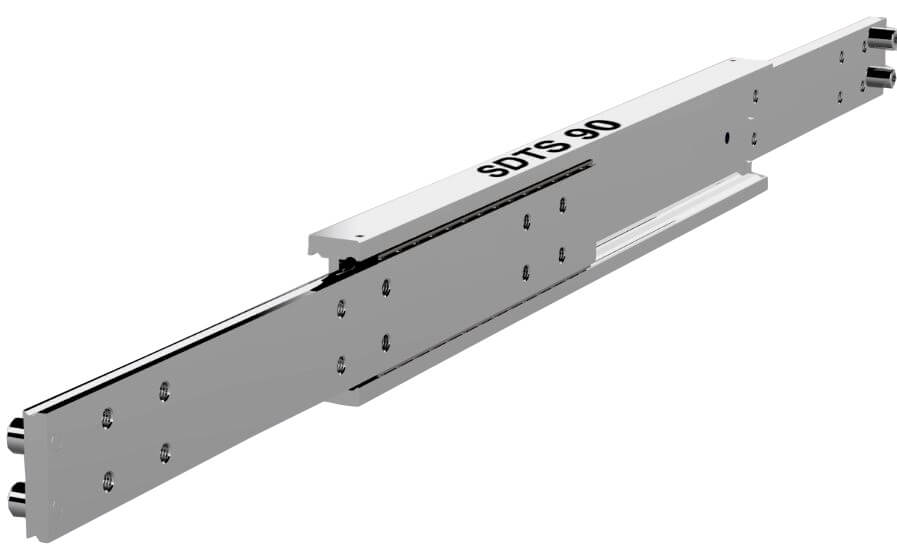

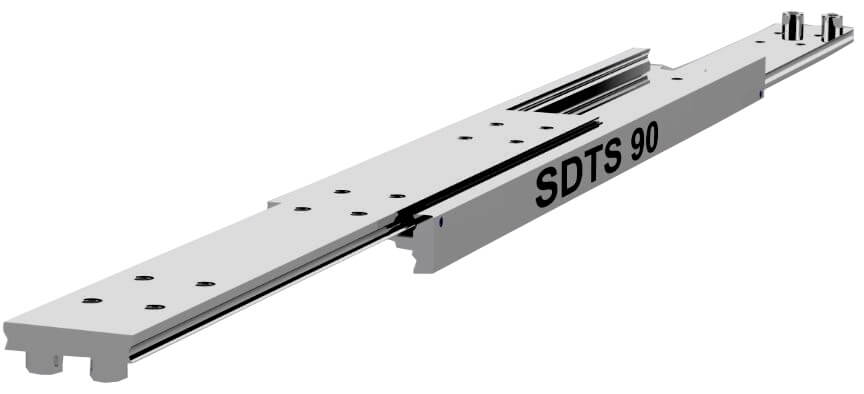

4015.SDTS090 (伸缩滑轨) - SDTS-90 (154-735kg) 100% 全行程延展 不锈钢316L

SDTS-90不锈钢导轨特别适用于需长时间暴露在高腐蚀性环境的应用。此导轨可用于极端环境, 使其成为在恶劣条件下的火车底盘电池箱或在负温下工作的军用车辆的绝佳选择。

本款导轨行程100%, 载重能力154-735kg/对, 导轨在550mm长可以延展550mm, 载重达到672kg。

规格细节

安装间隙: 36mm
高度: 90mm
闭合长度: 300-3000mm
延展长度: 300-3000mm
最大载重: 154-735 kg/pair
滑轨节数: 3
延展程度: Total
材质: Stainless Steel 316L
抗震动性: 10

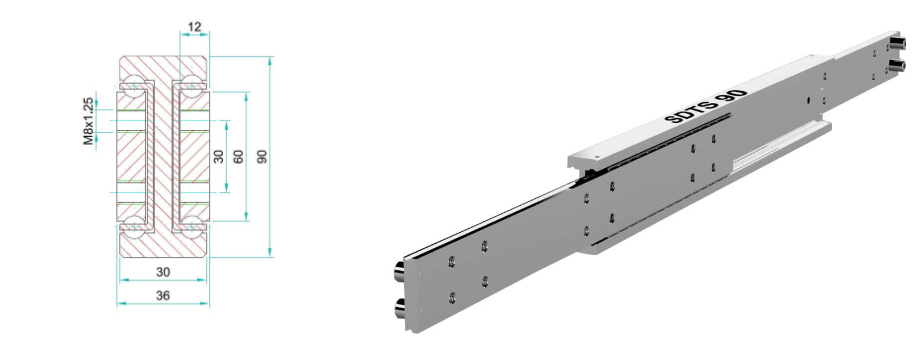

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 家具 – 建筑 & 滑动组件
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平台
  • 特种车辆 – 商用车 & 救护车


SDTS-90不锈钢导轨特别适用于需长时间暴露在高腐蚀性环境的应用。此导轨可用于极端环境, 使其成为在恶劣条件下的火车底盘电池箱或在负温下工作的军用车辆的绝佳选择。

本款导轨行程100%, 载重能力154-735kg/对, 导轨在550mm长可以延展550mm, 载重达到672kg。

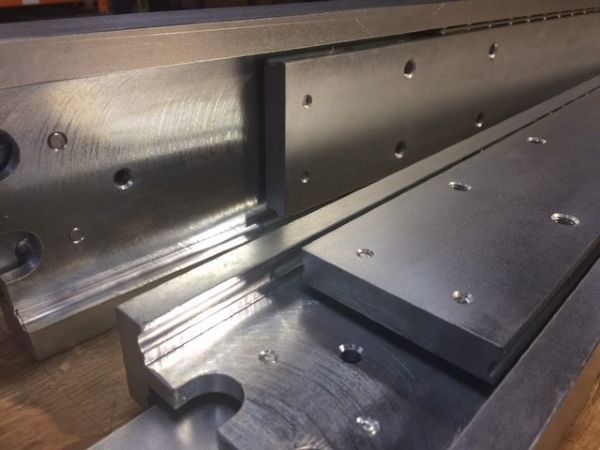

由经过加工的不锈钢材组成，珠轨加工精确，具有优秀的防震和抗振性能。因此，此产品非常适合应用于发电机和维修平台，即使超出120%的伸展度也没有问题。钢梁、珠槽和钢珠均采用奥氏体不锈钢316L (1.4404)制造。螺栓和档销则采用奥氏体304 (1.4301)制成，以达到全面性抗腐蚀效果。如有需求，还可以依据更高的订购数量要求定制全316L产品。

受惠于工字梁结构的高强度, 本款导轨采用在展开时能够提供强大的刚性, 使其成为动态应用的绝佳选择。与许多其他由冷轧C型钢制成的导轨不同。导轨无使用任何塑料部件, 因此适合用于高温环境。单支SDTS-90导轨每公尺重19.95kg。

SDTS-90导轨也可以安装在短轴上使用(平躺), 但负载能力将会下降60~80%。行程也可以在载重能力些许下降的情况下客制至最高120%。请与我们联系以选择此不加价服务。

SDTS-90型号导轨为接单生产，请容许6-8周生产时间，或与我们订定库存计划。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4015.SDTS090.0200200mm200mm455kg
4015.SDTS090.0250250mm250mm504kg
4015.SDTS090.0300300mm300mm546kg
4015.SDTS090.0350350mm350mm581kg
4015.SDTS090.0400400mm400mm602kg
4015.SDTS090.0450450mm450mm623kg
4015.SDTS090.0500500mm500mm658kg
4015.SDTS090.0550550mm550mm672kg
4015.SDTS090.0600600mm600mm686kg
4015.SDTS090.0650650mm650mm700kg
4015.SDTS090.0700700mm700mm721kg
4015.SDTS090.0750750mm750mm728kg
4015.SDTS090.0800800mm800mm735kg
4015.SDTS090.0850850mm850mm731kg
4015.SDTS090.0900900mm900mm721kg
4015.SDTS090.0950950mm950mm710kg
4015.SDTS090.10001000mm1000mm696kg
4015.SDTS090.10501050mm1050mm686kg
4015.SDTS090.11001100mm1100mm665kg
4015.SDTS090.11501150mm1150mm644kg
4015.SDTS090.12001200mm1200mm630kg
4015.SDTS090.12501250mm1250mm616kg
4015.SDTS090.13001300mm1300mm595kg
4015.SDTS090.13501350mm1350mm574kg
4015.SDTS090.14001400mm1400mm553kg
4015.SDTS090.14501450mm1450mm518kg
4015.SDTS090.15001500mm1500mm497kg
4015.SDTS090.15501550mm1550mm483kg
4015.SDTS090.16001600mm1600mm462kg
4015.SDTS090.16501650mm1650mm448kg
4015.SDTS090.17001700mm1700mm434kg
4015.SDTS090.17501750mm1750mm406kg
4015.SDTS090.18001800mm1800mm378kg
4015.SDTS090.18501850mm1850mm350kg
4015.SDTS090.19001900mm1900mm329kg
4015.SDTS090.19501950mm1950mm308kg
4015.SDTS090.20002000mm2000mm294kg
4015.SDTS090.20502050mm2050mm287kg
4015.SDTS090.21002100mm2100mm280kg
4015.SDTS090.21502150mm2150mm273kg
4015.SDTS090.22002200mm2200mm266kg
4015.SDTS090.22502250mm2250mm259kg
4015.SDTS090.23002300mm2300mm252kg
4015.SDTS090.23502350mm2350mm245kg
4015.SDTS090.24002400mm2400mm238kg
4015.SDTS090.24502450mm2450mm231kg
4015.SDTS090.25002500mm2500mm224kg
4015.SDTS090.25502550mm2550mm217kg
4015.SDTS090.26002600mm2600mm210kg
4015.SDTS090.26502650mm2650mm203kg
4015.SDTS090.27002700mm2700mm196kg
4015.SDTS090.27502750mm2750mm189kg
4015.SDTS090.28002800mm2800mm182kg
4015.SDTS090.28502850mm2850mm175kg
4015.SDTS090.29002900mm2900mm168kg
4015.SDTS090.29502950mm2950mm161kg
4015.SDTS090.30003000mm3000mm154kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

技术 & 保养资讯

不锈钢316材质分析

SDTS90 length 200mm- 3D STEP FILE -
SDTS-90-200

SDTS90 length 250mm- 3D STEP FILE -
SDTS-90-250

SDTS90 length 300mm- 3D STEP FILE -
SDTS-90-300

SDTS90 length 350mm- 3D STEP FILE -
SDTS-90-350

SDTS90 length 400mm- 3D STEP FILE -
SDTS-90-400

SDTS90 length 450mm- 3D STEP FILE -
SDTS-90-450

SDTS90 length 500mm- 3D STEP FILE -
SDTS-90-500

SDTS90 length 550mm- 3D STEP FILE -
SDTS-90-550

SDTS90 length 600mm- 3D STEP FILE -
SDTS-90-600

SDTS90 length 650mm- 3D STEP FILE -
SDTS-90-650

SDTS90 length 700mm- 3D STEP FILE -
SDTS-90-700

SDTS90 length 750mm- 3D STEP FILE -
SDTS-90-750

SDTS90 length 800mm- 3D STEP FILE -
SDTS-90-800

SDTS90 length 850mm- 3D STEP FILE -
SDTS-90-850

SDTS90 length 900mm- 3D STEP FILE -
SDTS-90-900

SDTS90 length 950mm- 3D STEP FILE -
SDTS-90-950

SDTS90 length 1000mm- 3D STEP FILE -
SDTS-90-1000

SDTS90 length 1050mm- 3D STEP FILE -
SDTS-90-1050

SDTS90 length 1100mm- 3D STEP FILE -
SDTS-90-1100

SDTS90 length 1150mm- 3D STEP FILE -
SDTS-90-1150

SDTS90 length 1200mm- 3D STEP FILE -
SDTS-90-1200

SDTS90 length 1250mm- 3D STEP FILE -
SDTS-90-1250

SDTS90 length 1300mm- 3D STEP FILE -
SDTS-90-1300

SDTS90 length 1350mm- 3D STEP FILE -
SDTS-90-1350

SDTS90 length 1400mm- 3D STEP FILE -
SDTS-90-1400

SDTS90 length 1450mm- 3D STEP FILE -
SDTS-90-1450

SDTS90 length 1500mm- 3D STEP FILE -
SDTS-90-1500

SDTS90 length 1550mm- 3D STEP FILE -
SDTS-90-1550

SDTS90 length 1600mm- 3D STEP FILE -
SDTS-90-1600

SDTS90 length 1650mm- 3D STEP FILE -
SDTS-90-1650

SDTS90 length 1700mm- 3D STEP FILE -
SDTS-90-1700

SDTS90 length 1750mm- 3D STEP FILE -
SDTS-90-1750

SDTS90 length 1800mm- 3D STEP FILE -
SDTS-90-1800

SDTS90 length 1850mm- 3D STEP FILE -
SDTS-90-1850

SDTS90 length 1900mm- 3D STEP FILE -
SDTS-90-1900

SDTS90 length 1950mm- 3D STEP FILE -
SDTS-90-1950

SDTS90 length 2050mm- 3D STEP FILE -
SDTS-90-2050

SDTS90 length 2100mm- 3D STEP FILE -
SDTS-90-2100

SDTS90 length 2000mm- 3D STEP FILE -
SDTS-90-2000

SDTS90 length 2150mm- 3D STEP FILE -
SDTS-90-2150

SDTS90 length 2200mm- 3D STEP FILE -
SDTS-90-2200

SDTS90 length 2250mm- 3D STEP FILE -
SDTS-90-2250

SDTS90 length 2300mm- 3D STEP FILE -
SDTS-90-2300

SDTS90 length 2350mm- 3D STEP FILE -
SDTS-90-2350

SDTS90 length 2400mm- 3D STEP FILE -
SDTS-90-2400

SDTS90 length 2450mm- 3D STEP FILE -
SDTS-90-2450

SDTS90 length 2500mm- 3D STEP FILE -
SDTS-90-2500

SDTS90 length 2550mm- 3D STEP FILE -
SDTS-90-2550

SDTS90 length 2600mm- 3D STEP FILE -
SDTS-90-2600

SDTS90 length 2650mm- 3D STEP FILE -
SDTS-90-2650

SDTS90 length 2700mm- 3D STEP FILE -
SDTS-90-2700

SDTS90 length 2750mm- 3D STEP FILE -
SDTS-90-2750

SDTS90 length 2800mm- 3D STEP FILE -
SDTS-90-2800

SDTS90 length 2850mm- 3D STEP FILE -
SDTS-90-2850

SDTS90 length 2900mm- 3D STEP FILE -
SDTS-90-2900

SDTS90 length 2950mm- 3D STEP FILE -
SDTS-90-2950

SDTS90 length 3000mm- 3D STEP FILE -
SDTS-90-3000

金融设备

点钞机, 银行内家具及其他电子设备

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

海上应用

收纳系统不局限于陆地, 每种航行于海上的结构多半都会需要重型发电机收纳系统。而我们能提供最多样的抗腐蚀316L不锈钢滑轨系列。

我们的 Professional系列 – 不锈钢316L 全部型号皆可以提供不锈钢316L材质(包含珠槽&配件)。长度最高到2000mm。

商船

用途可从收纳柜, 底座滑动设备, 家具, 电子机柜...等等, 任何需要滑动的组件。

不论是运用在19"电子收纳架还是发电机, 伸缩滑轨都必须在摇摆及震动环境下坚固运作。

我们的不锈钢滑轨(单行程或全行程)皆可以透过客制化工程技术修改强度, 抗腐蚀性能, 以套用在不同需求。

藉由我们的专业知识及设计能力, 我们能够与您的工程团队共事并共同设计专用抽屉配件, 以达成符合该海上应用的滑动系统。

海上石油平台

应用包含各式设备收纳系统和作业机械的滑动系统。虽说安装于海上平台的结构多半设定为静置, 并不需要伸缩滑轨能够符合动态负载需求, 但长期稳固及抗腐蚀性能皆为不能变的条件。

从高精度滚轮轨道到人员住宿区域用的一般不锈钢滑轨, 我们能够为您推荐需求应用的合适方案。

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。

航空座椅

研发自我们的工程团队, 我们制造应用在航空座椅的滑轨系统。全 Radial系列 航天滑轨皆配有交叉滚子轴承以对抗G力。

其中 5220 Radial导轨 (140-154kg/对) 是由高硬度铝合金制成, 在严苛的航天测试条件中大幅胜出一般钢珠滑轨。

T6级的航天铝合金滑轨本身珠轨经过特殊精密加工处理。表面为黑色阳极硬化处理, 其他表面处理也可按需求提供。

交叉滚子滑轨的轴承为精密硬化钢, 表面镀铬。如设计须强调轻量化, 轴承也可用Delrin取代。

采用7075-T6铝合金以达到轻量化高负载的目的, 达到洛氏硬度A级和极限降伏572Mpa。

长度450mm延展480mm的座椅滑轨负载100kg被独立测试至60,000次循环, 更通过其他更严苛的航天座椅测试。

收纳系统

在飞机内打造收纳系统, 所有对象都必须轻量化。我们的 Radial – 钢珠滑轨 系列是由紧实且轻量化的高等铝合金制成, 适合应用在机内厨柜, 抽出式收纳抽屉…等等。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


餐车

不论您需要打造小至咖啡机收纳抽屉, 大至军用机动部属餐车, 我们都能够为您建议合适的滑轨。

以我们经营超过30年的经验，着手过跨足各类活动餐车, 车种涵盖拖车、面包车...等等。

我们的特种车滑轨也能应用在全尺寸拖车的车体延展。

若你的应用需要轻量级滑轨, 我们可以提供冷轧或铝合金滑轨来达成要求。反之, 若是需要承受大重量的伸缩装置, 我们也有荷重高达2000kg的碳钢滑轨系列来满足需求, 紧实且强壮的I型结构能够合适的应用在有震动与冲击的环境。

除了伸缩滑轨之外, 我们也提供固定管线和工具的零配件。

我们的 Fulterer系列 滑轨符合NSF食品规范, 能够直接安装在食物环境。

军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

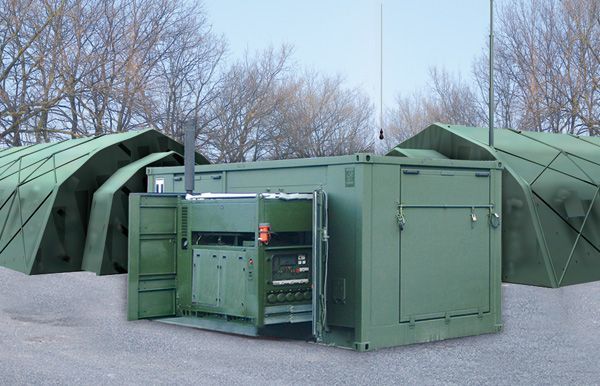

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。
