4015.SDTS060 (126-420kg)

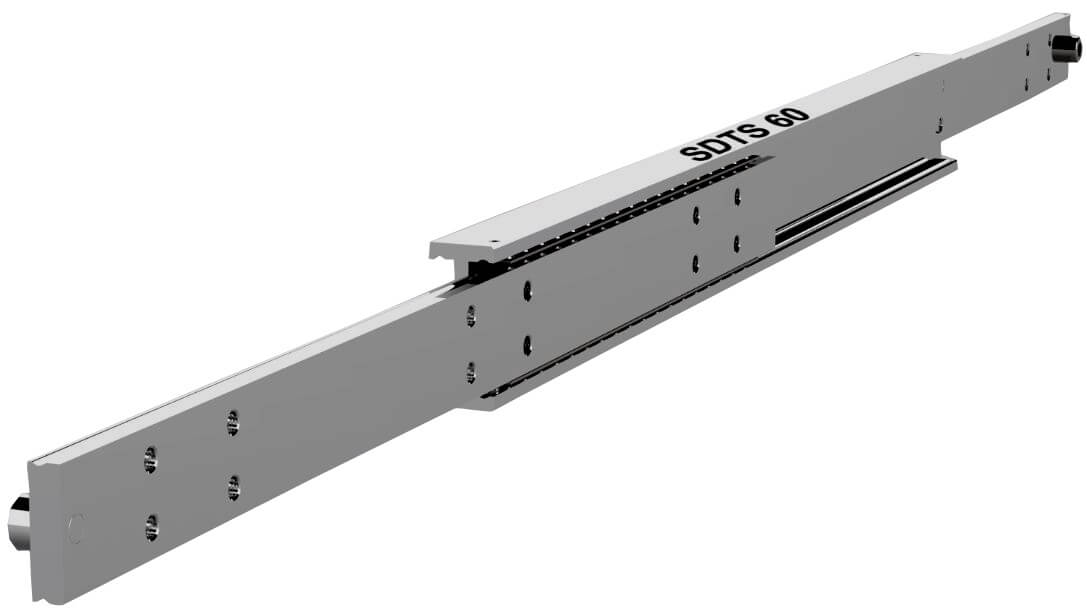

4015.SDTS060 (伸缩滑轨) - SDTS-60 (126-420kg) 100% 全行程延展 不锈钢316L

SDTS-60导轨是由航海级不锈钢316L (1.4404)制造而成, 具备极高的抗腐蚀性能。316L的奥氏体结构即使在低温下也能提供导轨出色的韧性, 导轨所有表面皆以抛光处理作为标准。

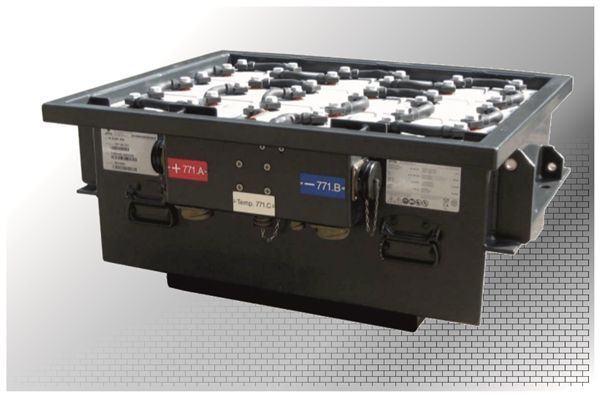

SDTS-60不锈钢导轨特别适用于需长时间暴露在高腐蚀性环境的应用。紧凑的60mm规格使其成为在恶劣条件下的火车底盘电池箱或在负温下工作的军用车辆的绝佳选择。本款导轨行程100%, 载重能力126-420kg/对, 导轨在550mm长可以延展550mm, 载重达到385kg。

规格细节

安装间隙: 30mm
高度: 60mm
闭合长度: 200-2000mm
延展长度: 200-2000mm
最大载重: 126-420 kg/pair
滑轨节数: 3
延展程度: Total
材质: Stainless Steel 316L
抗震动性: 9

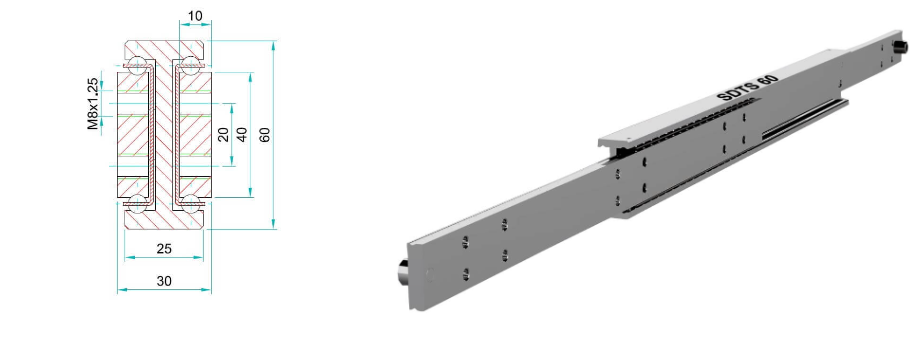

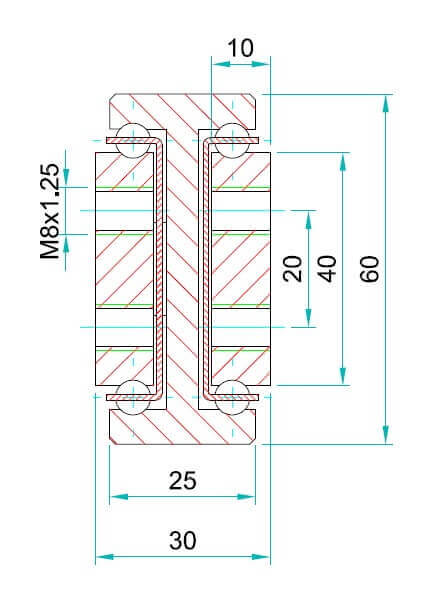

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 家具 – 建筑 & 滑动组件
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平台
  • 特种车辆 – 商用车 & 救护车


SDTS-60导轨是由航海级不锈钢316L (1.4404)制造而成, 具备极高的抗腐蚀性能。316L的奥氏体结构即使在低温下也能提供导轨出色的韧性, 导轨所有表面皆以抛光处理作为标准。

SDTS-60不锈钢导轨特别适用于需长时间暴露在高腐蚀性环境的应用。紧凑的60mm规格使其成为在恶劣条件下的火车底盘电池箱或在负温下工作的军用车辆的绝佳选择。本款导轨行程100%, 载重能力126-420kg/对, 导轨在550mm长可以延展550mm, 载重达到385kg。

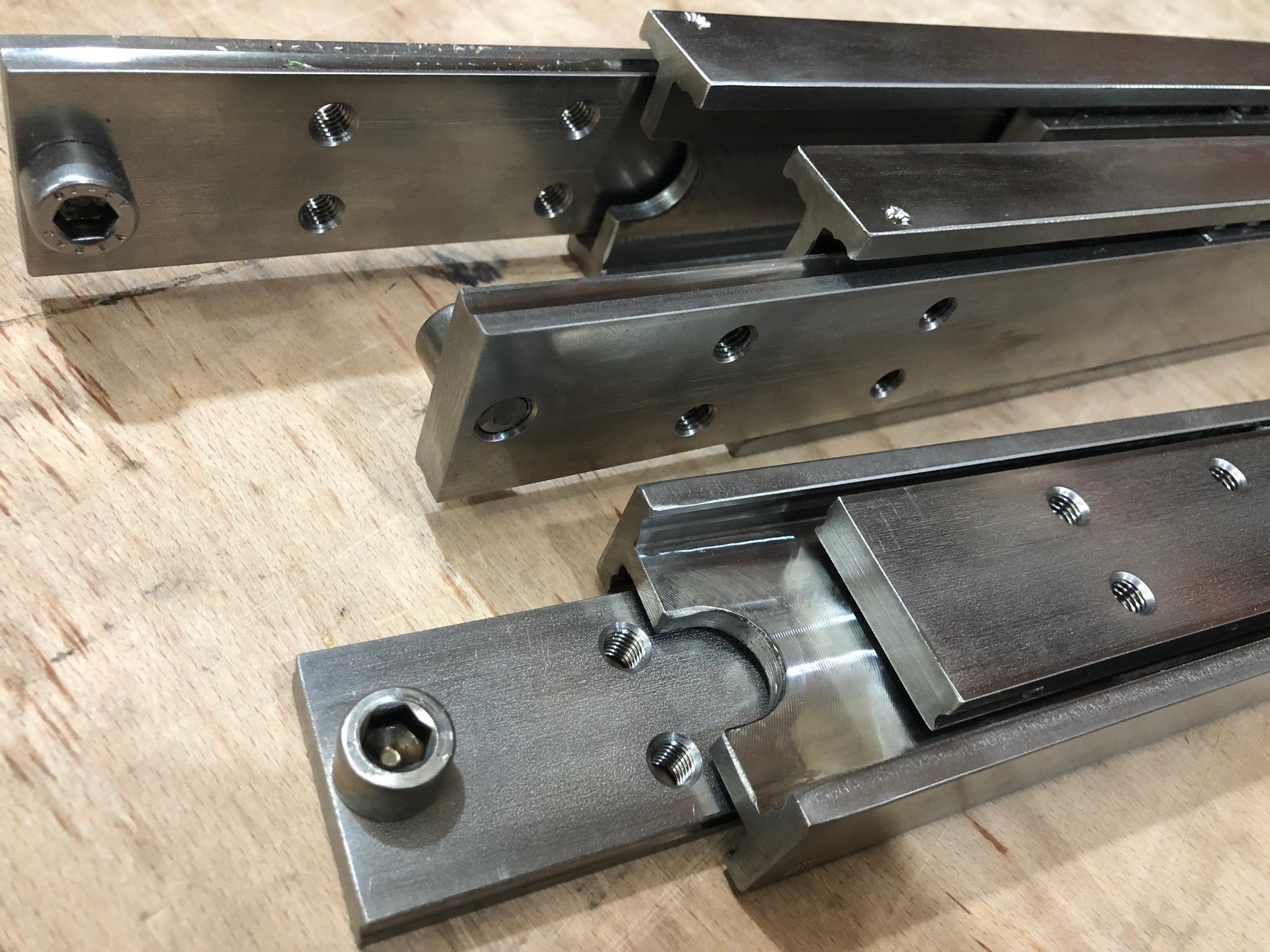

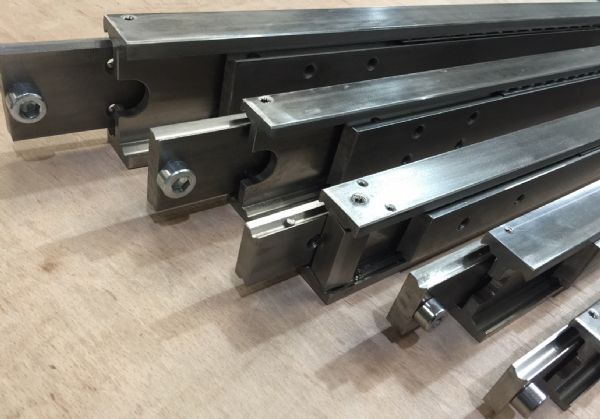

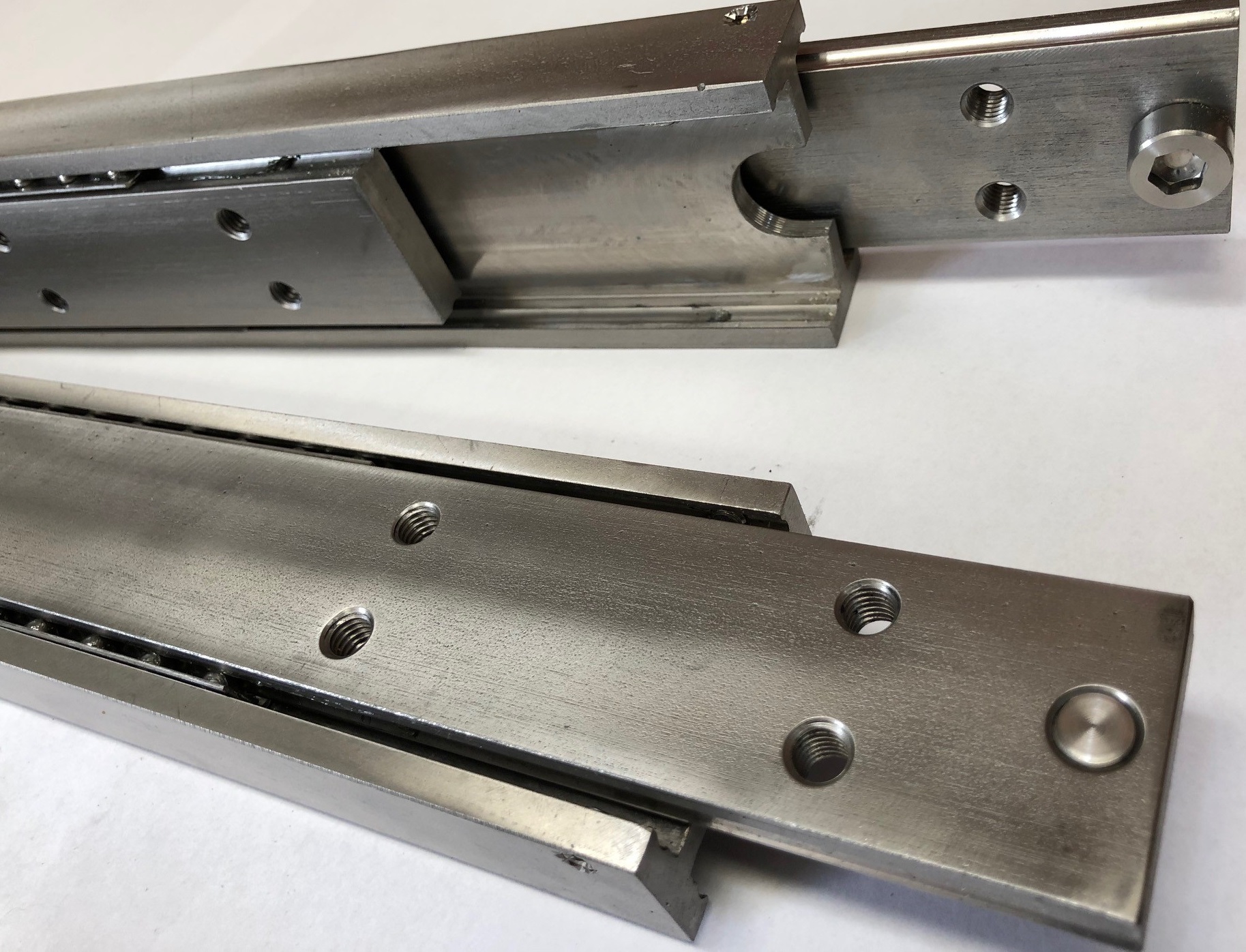

由经过加工的不锈钢材组成，珠轨加工精确，具有优秀的防震和抗振性能。因此，此产品非常适合应用于发电机和重型机器防护罩，即使超出120%的伸展度也没有问题。钢梁、珠槽和钢珠均采用奥氏体不锈钢316L (1.4404)制造。螺栓和档销则采用奥氏体304 (1.4301)制成，以达到全面性抗腐蚀效果。如有需求，还可以依据更高的订购数量要求定制全316L产品。

受惠于工字梁结构的高强度, 本款导轨采用在展开时能够提供强大的刚性, 使其成为动态应用的绝佳选择。与许多其他由冷轧C型钢制成的导轨不同。导轨无使用任何塑料部件, 因此适合用于高温环境。单支SDTS-60导轨每公尺重10.78kg。

SDTS-60导轨也可以安装在短轴上使用(平躺), 但负载能力将会下降60~80%。行程也可以在载重能力些许下降的情况下客制至最高120%。请与我们联系以选择此不加价服务。

SDTS-60型号导轨为接单生产，请容许4-5周生产时间，或与我们订定库存计划。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4015.SDTS060.0200200mm200mm315kg
4015.SDTS060.0250250mm250mm329kg
4015.SDTS060.0300300mm300mm336kg
4015.SDTS060.0350350mm350mm343kg
4015.SDTS060.0400400mm400mm350kg
4015.SDTS060.0450450mm450mm364kg
4015.SDTS060.0500500mm500mm371kg
4015.SDTS060.0550550mm550mm385kg
4015.SDTS060.0600600mm600mm392kg
4015.SDTS060.0650650mm650mm399kg
4015.SDTS060.0700700mm700mm406kg
4015.SDTS060.0750750mm750mm413kg
4015.SDTS060.0800800mm800mm420kg
4015.SDTS060.0850850mm850mm413kg
4015.SDTS060.0900900mm900mm406kg
4015.SDTS060.0950950mm950mm399kg
4015.SDTS060.10001000mm1000mm392kg
4015.SDTS060.10501050mm1050mm378kg
4015.SDTS060.11001100mm1100mm364kg
4015.SDTS060.11501150mm1150mm357kg
4015.SDTS060.12001200mm1200mm350kg
4015.SDTS060.12501250mm1250mm336kg
4015.SDTS060.13001300mm1300mm322kg
4015.SDTS060.13501350mm1350mm308kg
4015.SDTS060.14001400mm1400mm294kg
4015.SDTS060.14501450mm1450mm280kg
4015.SDTS060.15001500mm1500mm266kg
4015.SDTS060.15501550mm1550mm245kg
4015.SDTS060.16001600mm1600mm231kg
4015.SDTS060.16501650mm1650mm217kg
4015.SDTS060.17001700mm1700mm203kg
4015.SDTS060.17501750mm1750mm196kg
4015.SDTS060.18001800mm1800mm182kg
4015.SDTS060.18501850mm1850mm168kg
4015.SDTS060.19001900mm1900mm154kg
4015.SDTS060.19501950mm1950mm140kg
4015.SDTS060.20002000mm2000mm126kg
