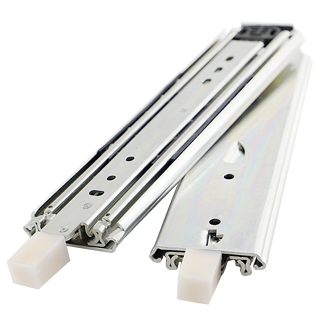

SHJY5117.3076.​CONRED(伸缩滑轨) (180-230kg/对) Container Yellow (Pair)

SHJY5117.3076.​CONRED(伸缩滑轨) 180-230kg/对 碳钢重型滑轨带锁

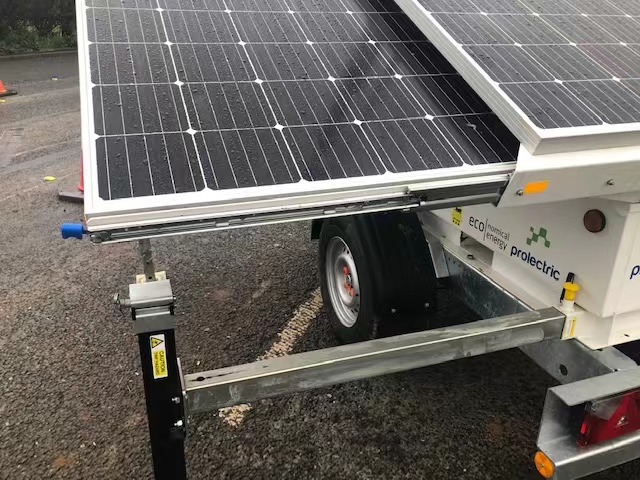

     SHJY.51173076为一款冷轧成型的重载带锁定全展滑轨, 这是一款关闭和拉出都带锁定的重型滑轨，具备节省预算的价位，性价比高。引进进口设备生产，具有质量稳定,寿命长,顺滑度好等特点.可通用在大多数领域。一般经常被运用在军工战斗车辆、军舰船舶、医疗食品器械、光伏支架、商用车辆及救护、房车、消防车辆、自动化设备的抽屉系统。特别多是应用在ATM机（钱箱）、消防车（托盘应急发电机）、轨交系统（售票及控制系统）、特种车辆（电池箱）上。具备标准19.1mm x 76.2mm规格, 滑轨长度从203.2mm (8") 到 2500mm (100"), 常规备货到60寸,其它规格可以咨询,也可以提供耐高温版本.可接受定制载重能力介于 230kg/对 (460lbs) 到 180kg/对 (396lbs)之间。滑轨被测试到500,000循环。


规格细节

安装间隙: 19.1mm
高度: 76.2mm
闭合长度: 356 - 1500mm
延展长度: 356 - 1500mm
最大载重: 180-250 kg/pair
滑轨节数: 3节/进出带锁/不可拆分
延展程度: Total
材质: Cold rolled steel Q235
抗震动性: 3

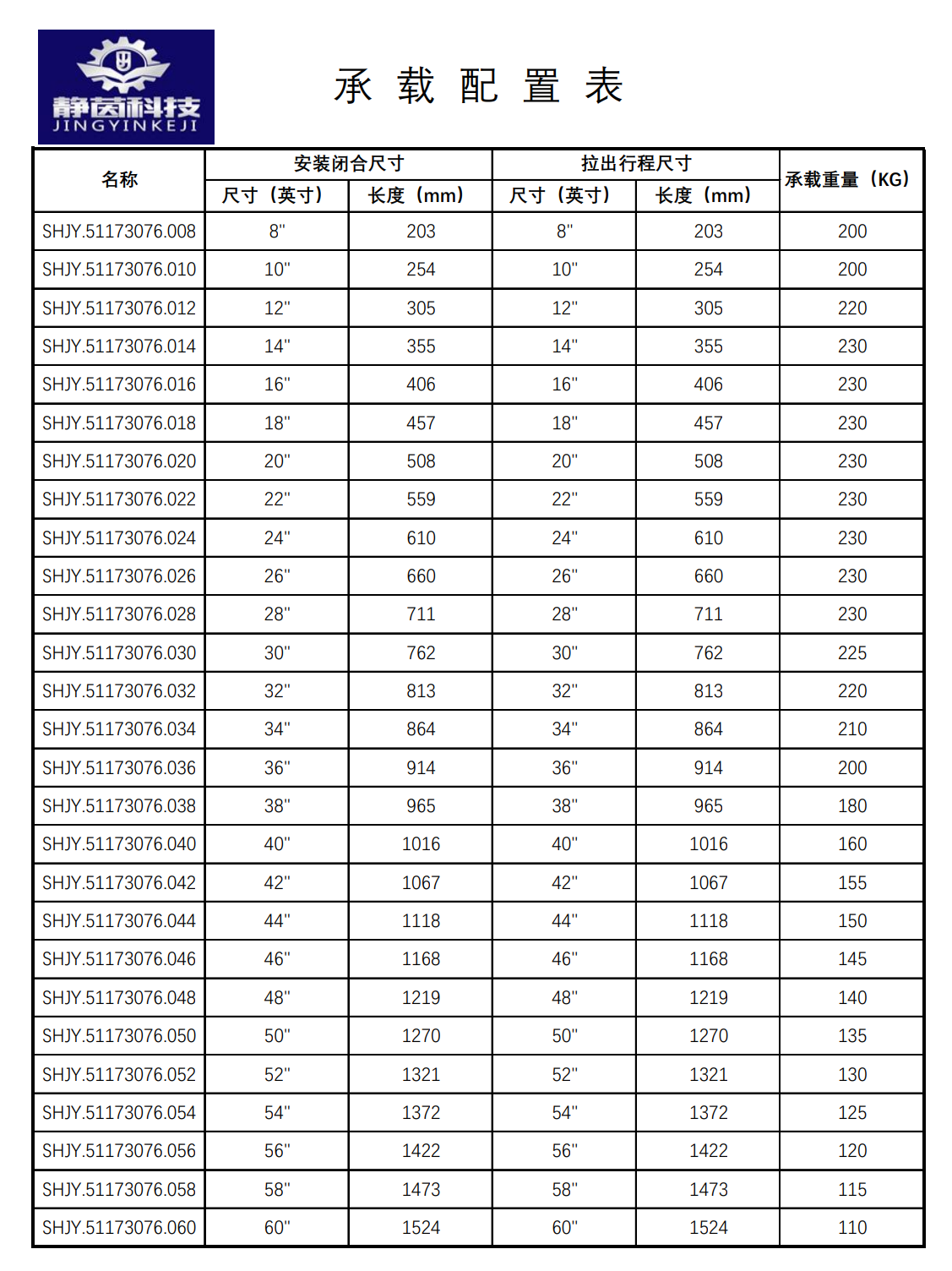

规格图

适合应用于:

  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 汽车厂 –电池箱- 机台
  • 露营车 – 收纳 & 滑动抽屉
  • 特种车辆 – 商用车 & 救护车
  • 火车 – 蓄电池箱 – 车门 – 座椅
  • 金融设备-ATM机-钱箱

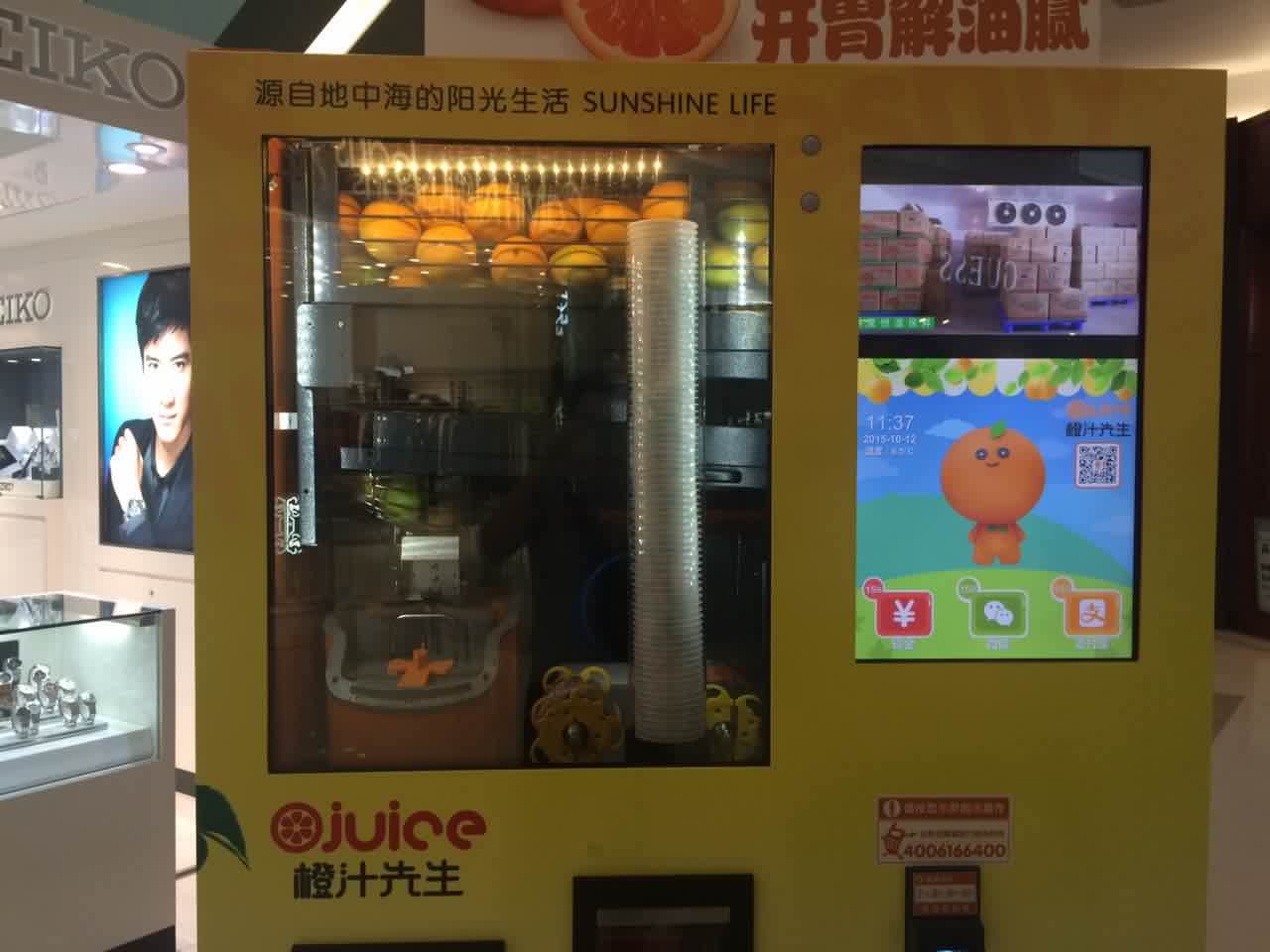

  • 自动售货机-榨汁机
  • 伺服器-监控托盘
  • 矿产设备-重型抽屉
  • 物流设备-重型工具箱

安装间隙   未标题-3.png

     SHJY.51173076为一款冷轧成型的重载带锁定全展滑轨, 这是一款关闭和拉出都带锁定的重型滑轨，具备节省预算的价位，性价比高。引进进口设备生产，具有质量稳定,寿命长,顺滑度好等特点.可通用在大多数领域。一般经常被运用在军工战斗车辆、军舰船舶、医疗食品器械、光伏支架、商用车辆及救护、房车、消防车辆、自动化设备的抽屉系统。特别多是应用在ATM机（钱箱）、消防车（托盘应急发电机）、轨交系统（售票及控制系统）、特种车辆（电池箱）上。具备标准19.1mm x 76.2mm规格, 滑轨长度从203.2mm (8") 到 2500mm (100"), 常规备货到60寸,其它规格可以咨询,也可以提供耐高温版本.可接受定制载重能力介于 230kg/对 (460lbs) 到 180kg/对 (396lbs)之间。滑轨被测试到500,000循环。


SHJT

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

SHJY.51173076.012 length 305mm - 3D STEP FILE -
SHJY.51173076.012

SHJY.51173076.014 length 356mm - 3D STEP FILE -
SHJY.51173076.014

SHJY.51173076.016 length 406mm - 3D STEP FILE -
SHJY.51173076.016

SHJY.51173076.018 length 457mm - 3D STEP FILE -
SHJY.51173076.018

SHJY.51173076.020 length 508mm - 3D STEP FILE -
SHJY.51173076.020

SHJY.51173076.022 length 559mm - 3D STEP FILE -
SHJY.51173076.022

SHJY.51173076.024 length 610mm - 3D STEP FILE -
SHJY.51173076.024

SHJY.51173076.026 length 660mm - 3D STEP FILE -
SHJY.51173076.026

SHJY.51173076.028 length 711mm - 3D STEP FILE -
SHJY.51173076.028

SHJY.51173076.030 length 762mm - 3D STEP FILE -
SHJY.51173076.030

SHJY.51173076.032 length 813mm - 3D STEP FILE -
SHJY.51173076.032

SHJY.51173076.034 length 864mm - 3D STEP FILE -
SHJY.51173076.034

SHJY.51173076.036 length 914mm - 3D STEP FILE -
SHJY.51173076.036

SHJY.51173076.038 length 965mm - 3D STEP FILE -
SHJY.51173076.038

SHJY.51173076.040 length 1016mm - 3D STEP FILE -
SHJY.51173076.040

SHJY.51173076.042 length 1067mm - 3D STEP FILE -
SHJY.51173076.042

SHJY.51173076.044 length 1118mm - 3D STEP FILE -
SHJY.51173076.044

SHJY.51173076.046 length 1168mm - 3D STEP FILE -
SHJY.51173076.046

SHJY.51173076.048 length 1219mm - 3D STEP FILE -
SHJY.51173076.048

SHJY.51173076.050 length 1270mm - 3D STEP FILE -
SHJY.51173076.050

SHJY.51173076.052 length 1270mm - 3D STEP FILE -
SHJY.51173076.052

SHJY.51173076.054 length 1371.6mm - 3D STEP FILE -
SHJY.51173076.054

SHJY.51173076.056 length 1422.4mm - 3D STEP FILE -
SHJY.51173076.056

SHJY.51173076.058 length 1473.2mm - 3D STEP FILE -
SHJY.51173076.058

SHJY.51173076.060 length 1524mm - 3D STEP FILE -
SHJY.51173076.060

金融设备

点钞机, 银行内家具及其他电子设备

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

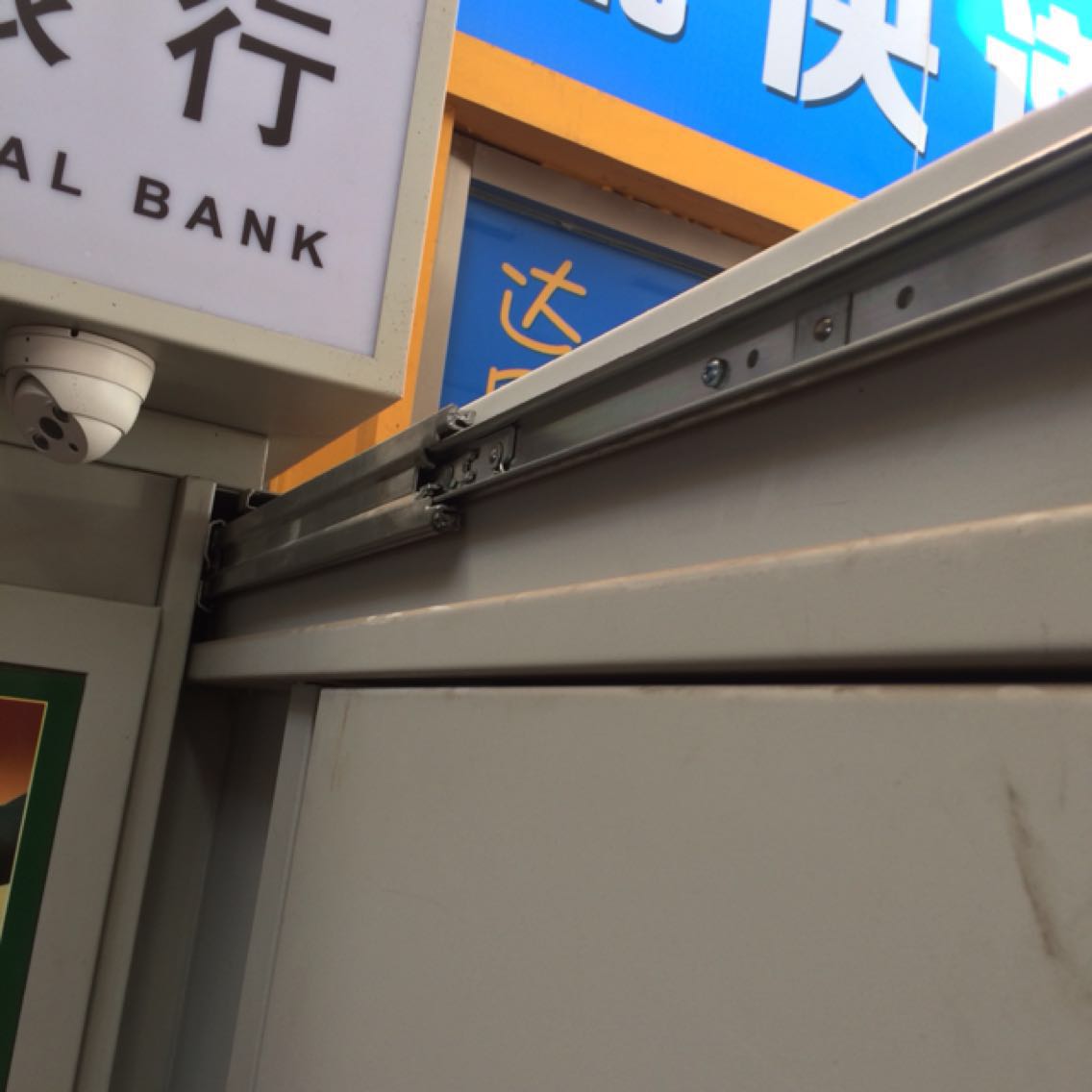

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

机器人技术

可应于于机器人和自动化领域

如需了解我们如何能帮助您应用LGV导轨在机器人技术和自动化领域，请联系我们 info@gsfslides.com

安全护栏

Saibo紧凑型线性滑轨适合应用于安全护栏系统，像是滑动闸门或可延展的围栏系统。

如需了解我们如何能帮助您应用Saibo滑轨在护栏系统，请联系我们 info@gsfslides.com

轨道产业


从火车底部安装的抽出式蓄电池箱, 到高频率开关的火车门, 以及有逐年增长趋势的座椅系统。
Sliding Systems都具备合适的产品套用。


蓄电池箱

应用在蓄电池箱的滑轨需要具备极端的强度, 滑轨组件必须同蓄电池箱为一体, 通过冲击测试。

同时, 随着火车朝着高速列车的趋势发展, 蓄电池箱导轨必须被挑战承受巨大的动态负载以符合标准。

蓄电池箱在长期使用过后也有可能容纳易腐蚀的气体, 因此小心的选择规格和表面处理被视为重要的一环。

尽管火车的悬吊系统日新月异, 使用滚轮来抽出蓄电池的方式还是会受到震动和冲击的影响而故障, 这让抗冲击滑轨成为最适合蓄电池箱的解决方案。

车门系统

运用在车门系统的滑轨必须能够承受动态负载及符合冲击测试标准。 同时, 滑轨必须运作稳定并具备在极高的使用频率下鲜少需要维修。一般地铁的车门在一小时内至少开关20次, 滑轨须能够持续承受此频率至到运输系统寿命终结。

滑轨的钢珠及珠轨必须经过硬化处理以承受如此高的使用频率, 一方面也避免腐蚀问题。碳钢滑轨也表现较高的耐用度, 在长时间使用下碳钢滑轨比较不易像冷轧滑轨一样产生永久变形。

座椅系统

随着铁路技术的日益进步, 火车上渐渐开始供应乘客可调整式的头等/商务舱座椅。简单, 耐用, 低维修频率是座椅滑轨应用在轨道车辆的关键要素。

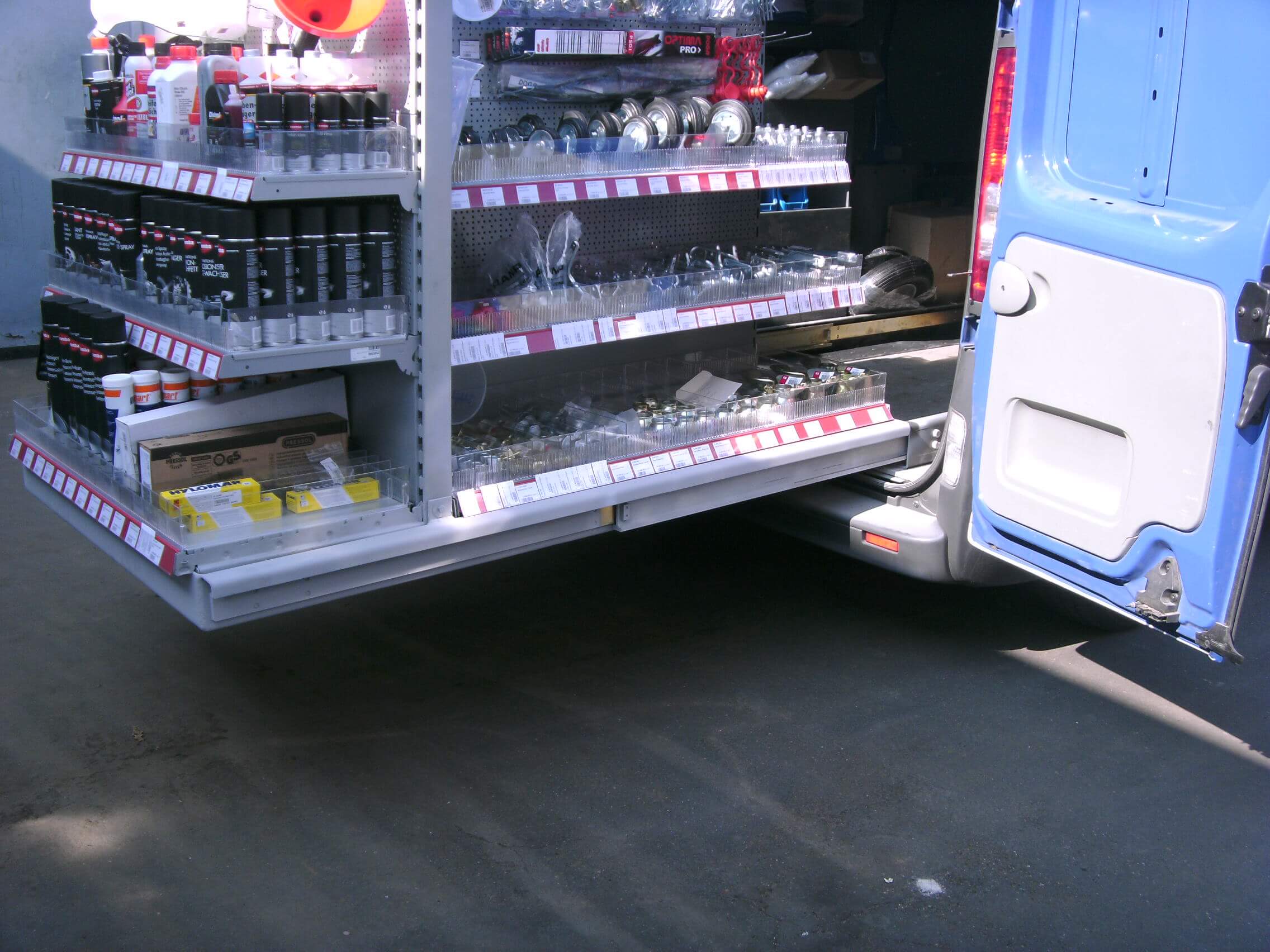

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


近年零售业逐渐重视「购物经验」, 因此业者在用于店面的展示架投入更多设计巧思。

我们广泛的伸缩滑轨范围可以帮助设计师打造具备设计及功能性的展示架, 包括小型抽屉用的轻型滑轨。若是项目需要打造整座可移动的展示墙, 因为碍于空间限制, 底座安装滑轨 会是一个合适的选择。此外, Fulterer直立式滑轨 提供稳定且足够的载重能力来匹配现今零售店的时尚设计。所有 Fulterer系列 滑轨皆可在有最小订购量的情况下要求不同表面处理 (白, 灰, 黑)。

餐饮设备

不论你想从车体滑出户外厨房或烤肉架, 甚至迷你冰箱，我们都能够提供你合适的选择。

移动家具

从滑动座椅, 滑出式床铺到抽出式餐桌, 大多时候露营爱好者对于自己的露营车充满了创意。吉士孚致力于供应重型滑轨帮助你实现宝贵的设计, 在无需支撑架的情况下将器具/设备滑进滑出, 东西不落地。

空间延展

我们供应极端载重滑轨支持工程师打造露营车体空间延展功能。

汽车制造厂

用于产线零件补给载具和零件搬运系统的伸缩滑轨及线性轨道。

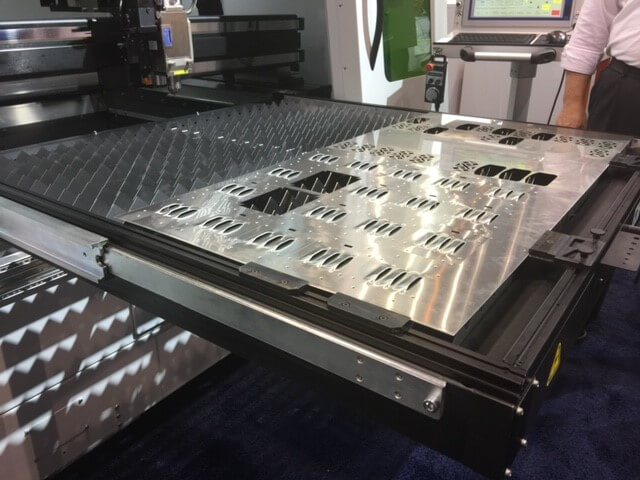

自动化产线

运用在需要承受密集反复滑动的自动化产线, 滑轨必须具备应对局部磨耗的抗性, 和在高加速度操作下的产品耐用度。

人工产线

组装线旁的零件配送和搬运工作台。

我们广泛的产品给予工程师良好的优势在空间有限的产线旁边设计出搬运不规则形零件和半成品的收纳系统。

正确的选择滑轨规格可以最大化空间运用和生产效率, 同时适应在时间敏感的组装环境中有效的为效率加分。

军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

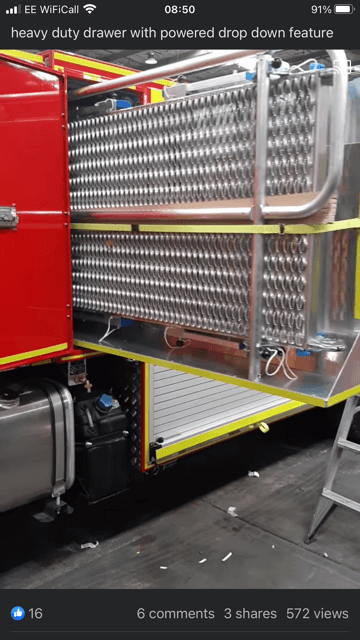

消防

消防车辆上的器具, 设备, 零件收纳系统。

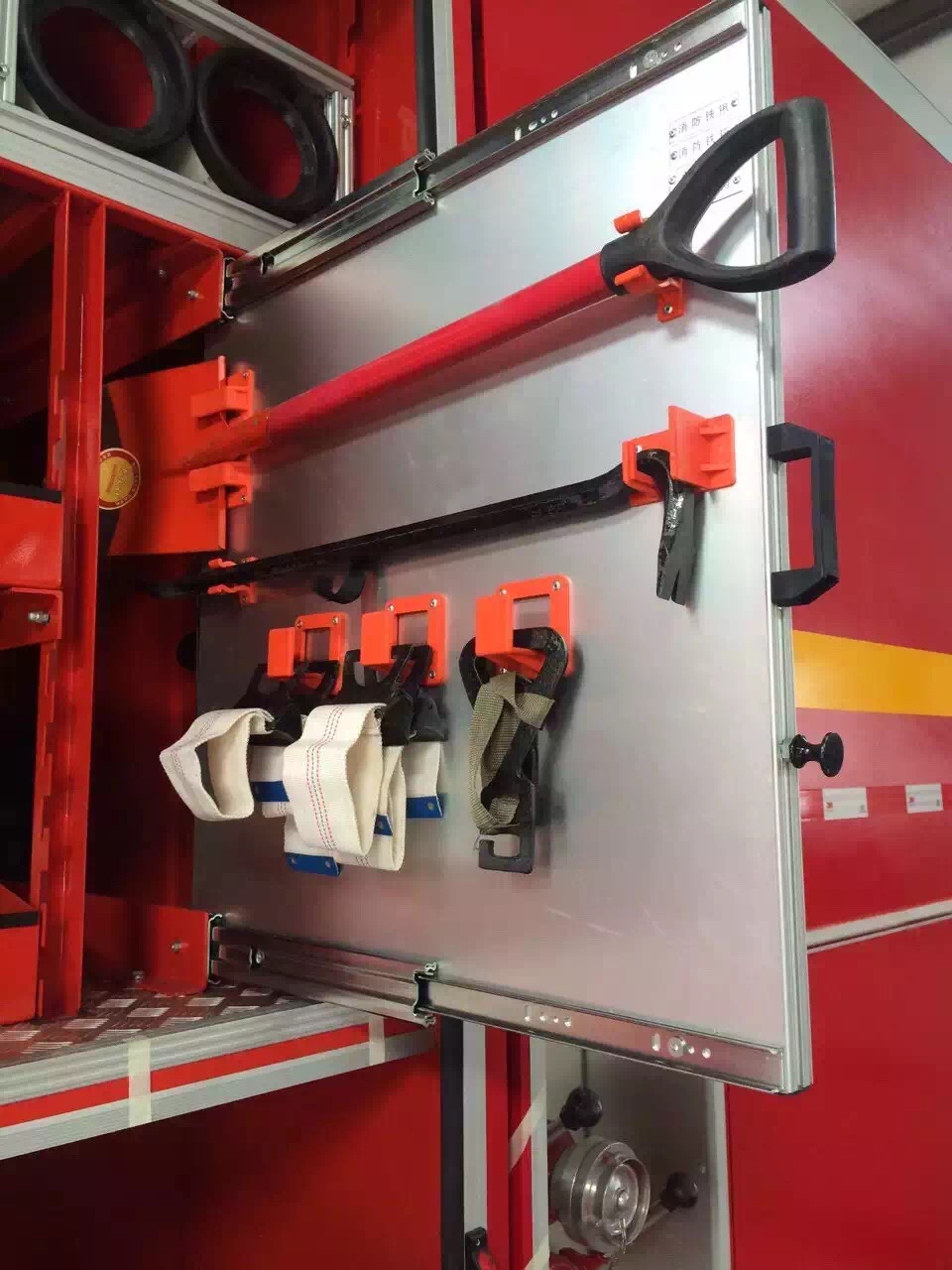

抽屉系统

滑轨支持300mm到2000mm长度的抽屉, 延展程度从抽屉闭合长度的50%到200%, 同时也能提供双向100%延展, 这让消防员可以从车体的任一侧快速&安全的将抽屉抽出并取得重要救援工具。

特殊收纳

我们的强化型重型滑轨可以理想的应用在一些特殊的用途, 一系列强壮的I型结构消防车滑轨可以承受巨大的扭力挑战，像是车体扩展等等应用。

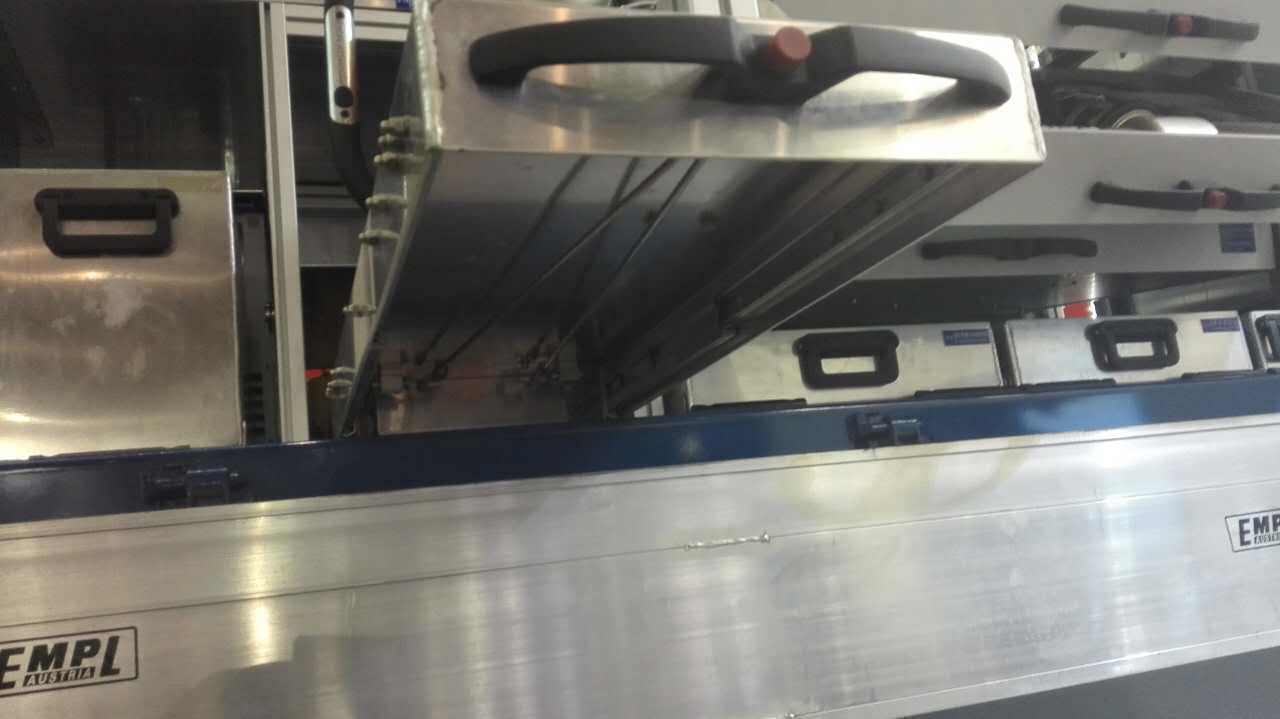

托盘系统

经过指定型号的广泛测试，我们的滑轨长期被数个英国领先的车体收纳系统整合商使用。这些滑动托盘系统用以装载帮浦, 发电机, 工具…等等。

抽屉把手锁系统, 可让抽屉在闭合&开启时牢靠锁住, 保障消防车在行进间或斜坡路面的人员安全。
