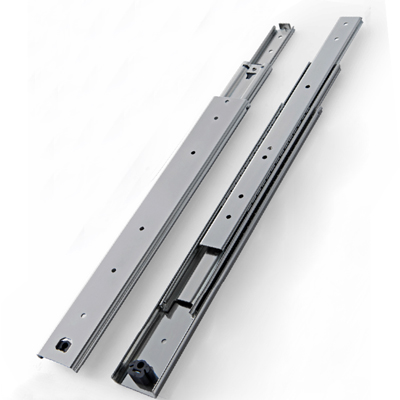

SHJY.1058.CONSLD (伸缩滑轨) 30-100kg/对

SHJY.1058.CONSLD (伸缩滑轨) 30-100kg/对 全行程延展

SHJY.51171058为一款冷轧成型的全展滑轨, 具备节省预算的价位，性价比高。可通用在大多数一般用途, 经常被运用在战斗车辆、军舰船舶、医疗食品器械、商用车辆及救护车辆的抽屉系统。

具备标准19mm x 57.4mm规格, 滑轨长度从250mm (10") 到 1000mm (40"), 载重能力介于 30kg/对 (550lbs) 到 100kg/对 (396lbs)之间。滑轨被测试到30,000循环。

规格细节

安装间隙: 19mm
高度: 57.4mm
闭合长度: 250-1000mm
延展长度: 250-1000mm
最大载重: 30-100 kg/pair
滑轨节数: 3节/内轨可折
延展程度: Total
材质: Cold rolled steel Q235
抗震动性: 4

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 家具 – 建筑 & 滑动组件
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平台
  • 特种车辆 – 商用车 & 救护车

未标题-4      1

  SHJY.1058.CONSLD为一款冷轧成型的全展滑轨, 具备节省预算的价位，性价比高。可通用在大多数一般用途, 经常被运用在战斗车辆、军舰船舶、医疗食品器械、商用车辆及救护车辆的抽屉系统。

具备标准19mm x 57.4mm规格, 滑轨长度从250mm (10") 到 1000mm (40"), 载重能力介于 30kg/对 (550lbs) 到 100kg/对 (396lbs)之间。滑轨被测试到30,000循环。

冷轧成型的滑轨适合应用在像是车内收纳和收纳架的静态载重环境。如应用牵涉到震动与冲击环境, 我们建议采用实心结构的Professional或ULTIO滑轨系列。

本款滑轨内外板带有系统孔来弹性配合柜体安装孔位。滑轨的安装孔位, 长度及载重皆标注在型录中。滑轨表面镀锌, 内部结构建置有缓冲档块, 钢珠材质为不锈钢。

载重能力为滑轨安装在受力主轴之下计算(非平躺安装)。 滑轨成对出售 (左&右)。JINGYINKEJI可直接取代Accuride 9301。具备更佳载重能力及价格竞争力。

CONSLD各尺寸皆有库存, 大量采购请洽询业务。


产品编号闭合长度 (mm)延伸长度(mm)最大载重(kg)
5117.SHJY.1058.Q235.01025025085
5117.SHJY.1058.Q235.01230030090
5117.SHJY.1058.Q235.014350350100
5117.SHJY.1058.Q235.016400400100
5117.SHJY.1058.Q235.018450450100
5117.SHJY.1058.Q235.02050050095
5117.SHJY.1058.Q235.02255055090
5117.SHJY.1058.Q235.02460060085
5117.SHJY.1058.Q235.02665065080
5117.SHJY.1058.Q235.02870070075
5117.SHJY.1058.Q235.03075075070
5117.SHJY.1058.Q235.03280080065
5117.SHJY.1058.Q235.03485085060
5117.SHJY.1058.Q235.0369080055
5117.SHJY.1058.Q235.03895095050
5117.SHJY.1058.Q235.0401000100045

下载权限

您必须注册或登入以下载CAD及其他技术资料。

金融设备

点钞机, 银行内家具及其他电子设备

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

海上应用

收纳系统不局限于陆地, 每种航行于海上的结构多半都会需要重型发电机收纳系统。而我们能提供最多样的抗腐蚀316L不锈钢滑轨系列。

我们的 Professional系列 – 不锈钢316L 全部型号皆可以提供不锈钢316L材质(包含珠槽&配件)。长度最高到2000mm。

商船

用途可从收纳柜, 底座滑动设备, 家具, 电子机柜...等等, 任何需要滑动的组件。

不论是运用在19"电子收纳架还是发电机, 伸缩滑轨都必须在摇摆及震动环境下坚固运作。

我们的不锈钢滑轨(单行程或全行程)皆可以透过客制化工程技术修改强度, 抗腐蚀性能, 以套用在不同需求。

藉由我们的专业知识及设计能力, 我们能够与您的工程团队共事并共同设计专用抽屉配件, 以达成符合该海上应用的滑动系统。

海上石油平台

应用包含各式设备收纳系统和作业机械的滑动系统。虽说安装于海上平台的结构多半设定为静置, 并不需要伸缩滑轨能够符合动态负载需求, 但长期稳固及抗腐蚀性能皆为不能变的条件。

从高精度滚轮轨道到人员住宿区域用的一般不锈钢滑轨, 我们能够为您推荐需求应用的合适方案。

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。

航空座椅

研发自我们的工程团队, 我们制造应用在航空座椅的滑轨系统。全 Radial系列 航天滑轨皆配有交叉滚子轴承以对抗G力。

其中 5220 Radial导轨 (140-154kg/对) 是由高硬度铝合金制成, 在严苛的航天测试条件中大幅胜出一般钢珠滑轨。

T6级的航天铝合金滑轨本身珠轨经过特殊精密加工处理。表面为黑色阳极硬化处理, 其他表面处理也可按需求提供。

交叉滚子滑轨的轴承为精密硬化钢, 表面镀铬。如设计须强调轻量化, 轴承也可用Delrin取代。

采用7075-T6铝合金以达到轻量化高负载的目的, 达到洛氏硬度A级和极限降伏572Mpa。

长度450mm延展480mm的座椅滑轨负载100kg被独立测试至60,000次循环, 更通过其他更严苛的航天座椅测试。

收纳系统

在飞机内打造收纳系统, 所有对象都必须轻量化。我们的 Radial – 钢珠滑轨 系列是由紧实且轻量化的高等铝合金制成, 适合应用在机内厨柜, 抽出式收纳抽屉…等等。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


餐车

不论您需要打造小至咖啡机收纳抽屉, 大至军用机动部属餐车, 我们都能够为您建议合适的滑轨。

以我们经营超过30年的经验，着手过跨足各类活动餐车, 车种涵盖拖车、面包车...等等。

我们的特种车滑轨也能应用在全尺寸拖车的车体延展。

若你的应用需要轻量级滑轨, 我们可以提供冷轧或铝合金滑轨来达成要求。反之, 若是需要承受大重量的伸缩装置, 我们也有荷重高达2000kg的碳钢滑轨系列来满足需求, 紧实且强壮的I型结构能够合适的应用在有震动与冲击的环境。

除了伸缩滑轨之外, 我们也提供固定管线和工具的零配件。

我们的 Fulterer系列 滑轨符合NSF食品规范, 能够直接安装在食物环境。

军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。
