SHJY.1071.CONSLD (伸缩滑轨) 45-150kg（Pair）

SHJY.1071.CONSLD (伸缩滑轨) - 45-150kg/对 碳钢重型滑轨不带锁

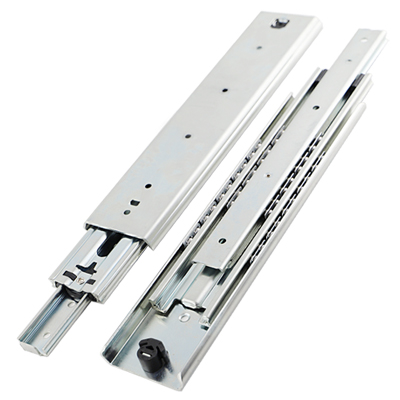

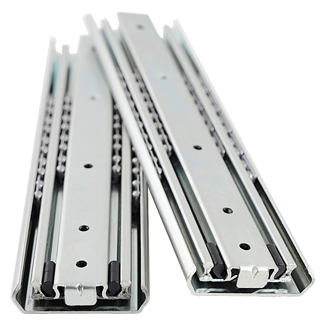

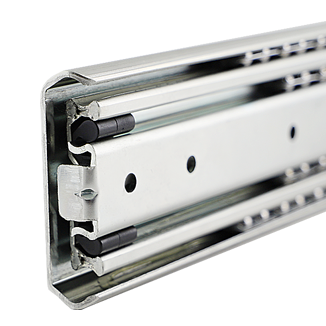

SHJY.51171071为一款冷轧成型的全展滑轨, 具备节省预算的价位，性价比高。可通用在大多数一般用途, 经常被运用在战斗车辆、军舰船舶、医疗食品器械、商用车辆及救护车辆的抽屉系统。

具备标准18.5mm x71mm规格, 滑轨长度从200mm (8") 到 1200mm (40"), 载重能力介于 45kg/对 (550lbs) 到 150kg/对 (396lbs)之间。滑轨被测试到30,000循环。

规格细节

安装间隙: 18.5mm
高度: 71mm
闭合长度: 200-1200mm
延展长度: 200-1200mm
最大载重: 45-150 kg/pair

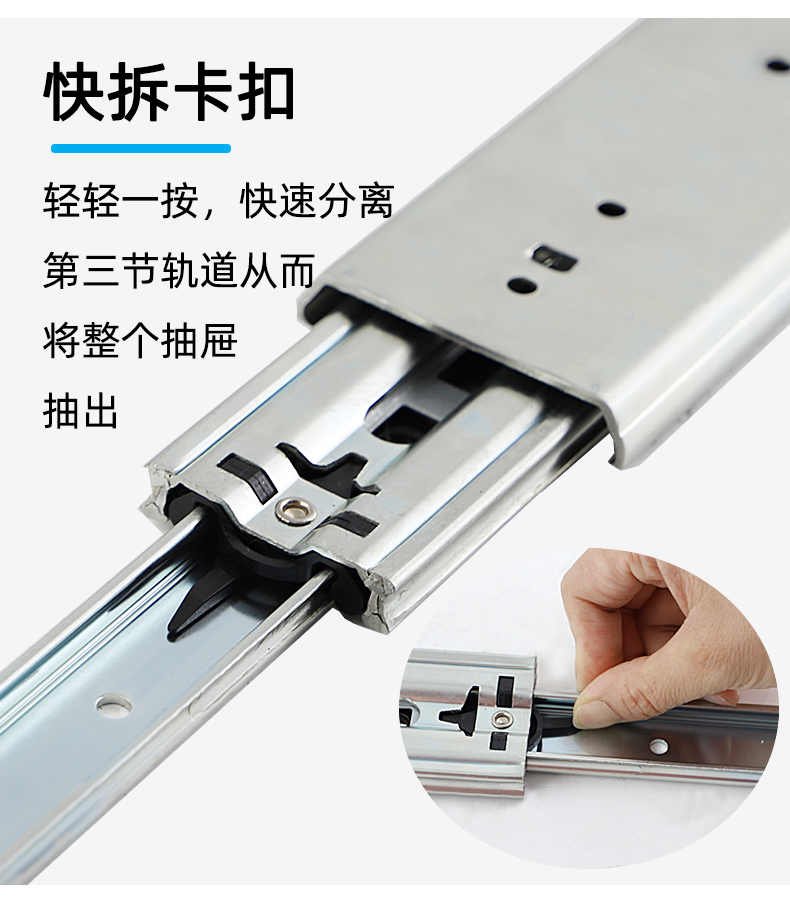

滑轨节数: 3节/不带锁/内轨可折
延展程度: Total
材质: Cold rolled steel Q235
抗震动性: 3

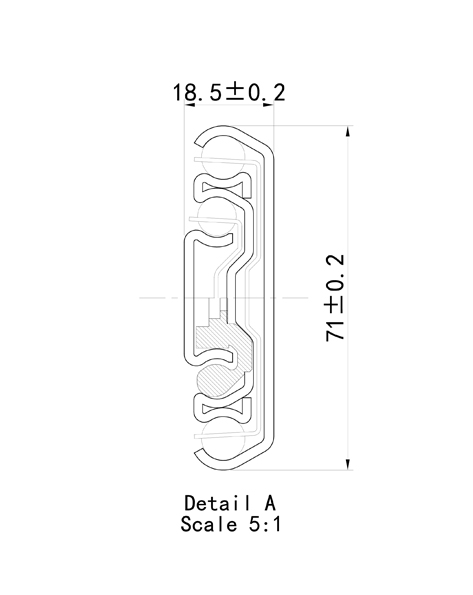

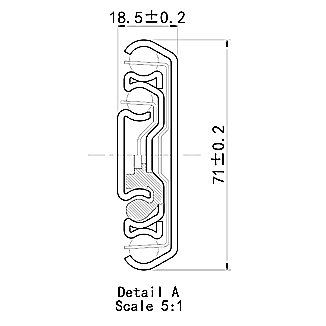

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 家具 – 建筑 & 滑动组件
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平台
  • 特种车辆 – 商用车 & 救护车

未标题-2   4

CONSLD为一款冷轧成型的全展滑轨, 具备节省预算的价位。可通用在大多数一般用途, 经常被运用在商用车辆及救护车辆的抽屉系统。

SHJY.51171071为一款冷轧成型的全展滑轨, 具备节省预算的价位，性价比高。可通用在大多数一般用途, 经常被运用在战斗车辆、军舰船舶、医疗食品器械、商用车辆及救护车辆的抽屉系统。

具备标准18.5mm x71mm规格, 滑轨长度从200mm (8") 到 1200mm (40"), 载重能力介于 45kg/对 (550lbs) 到 150kg/对 (396lbs)之间。滑轨被测试到30,000循环。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

5117.SHJY.7101T.008200mm200mm130kg
5117.SHJY.7101T.010250mm250mm130kg
5117.SHJY.7101T.012300mm300mm130kg
5117.SHJY.7101T.014350mm350mm130kg
5117.SHJY.7101T.016400mm400mm130kg
5117.SHJY.7101T.018450mm450mm130kg
5117.SHJY.7101T.020500mm500mm125kg
5117.SHJY.7101T.022550mm550mm120kg
5117.SHJY.7101T.024600mm600mm115kg
5117.SHJY.7101T.026650mm650mm110kg
5117.SHJY.7101T.028700mm700mm105kg
5117.SHJY.7101T.030750mm750mm100kg
5117.SHJY.7101T.032800mm800mm95kg
5117.SHJY.7101T.034850mm850mm90kg
5117.SHJY.7101T.036900mm900mm85kg
5117.SHJY.7101T.038950mm950mm80kg
5117.SHJY.7101T.0401000mm1000mm75kg
5117.SHJY.7101T.0421050mm1050mm70kg
5117.SHJY.7101T.0441100mm1100mm65kg
5117.SHJY.7101T.0461150mm1150mm60kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯


5117.SHJY.7101 CAD系列图纸

5117.SHJY.7101T.010 length 250mm- 3D STEP FILE -
5117.SHJY.7101T.010

5117.SHJY.7101T.012 length 300mm- 3D STEP FILE -
5117.SHJY.7101T.012

5117.SHJY.7101T.014 length 350mm- 3D STEP FILE -
5117.SHJY.7101T.014

5117.SHJY.7101T.016 length 400mm- 3D STEP FILE -
5117.SHJY.7101T.016

5117.SHJY.7101T.018 length 450mm- 3D STEP FILE -
5117.SHJY.7101T.018

5117.SHJY.7101T.020 length 500mm- 3D STEP FILE -
5117.SHJY.7101T.020

5117.SHJY.7101T.022 length 550mm- 3D STEP FILE -
5117.SHJY.7101T.022

5117.SHJY.7101T.024 length 600mm- 3D STEP FILE -
5117.SHJY.7101T.024

5117.SHJY.7101T.026 length 650mm- 3D STEP FILE -
5117.SHJY.7101T.026

5117.SHJY.7101T.028 length 700mm- 3D STEP FILE -
5117.SHJY.7101T.028

5117.SHJY.7101T.030 length 750mm- 3D STEP FILE -
5117.SHJY.7101T.030

5117.SHJY.7101T.032 length 800mm- 3D STEP FILE -
5117.SHJY.7101T.032

5117.SHJY.7101T.034 length 850mm- 3D STEP FILE -
5117.SHJY.7101T.034

5117.SHJY.7101T.036 length 900mm- 3D STEP FILE -
5117.SHJY.7101T.036

5117.SHJY.7101T.038 length 950mm- 3D STEP FILE -
5117.SHJY.7101T.038

5117.SHJY.7101T.040 length 1000mm- 3D STEP FILE -
5117.SHJY.7101T.040

5117.SHJY.7101T.042 length 1050mm- 3D STEP FILE -
5117.SHJY.7101T.042

5117.SHJY.7101T.044 length 1100mm- 3D STEP FILE -
5117.SHJY.7101T.044

海上应用

收纳系统不局限于陆地, 每种航行于海上的结构多半都会需要重型发电机收纳系统。而我们能提供最多样的抗腐蚀316L不锈钢滑轨系列。

我们的 Professional系列 – 不锈钢316L 全部型号皆可以提供不锈钢316L材质(包含珠槽&配件)。长度最高到2000mm。

商船

用途可从收纳柜, 底座滑动设备, 家具, 电子机柜...等等, 任何需要滑动的组件。

不论是运用在19"电子收纳架还是发电机, 伸缩滑轨都必须在摇摆及震动环境下坚固运作。

我们的不锈钢滑轨(单行程或全行程)皆可以透过客制化工程技术修改强度, 抗腐蚀性能, 以套用在不同需求。

藉由我们的专业知识及设计能力, 我们能够与您的工程团队共事并共同设计专用抽屉配件, 以达成符合该海上应用的滑动系统。

海上石油平台

应用包含各式设备收纳系统和作业机械的滑动系统。虽说安装于海上平台的结构多半设定为静置, 并不需要伸缩滑轨能够符合动态负载需求, 但长期稳固及抗腐蚀性能皆为不能变的条件。

从高精度滚轮轨道到人员住宿区域用的一般不锈钢滑轨, 我们能够为您推荐需求应用的合适方案。

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


餐车

不论您需要打造小至咖啡机收纳抽屉, 大至军用机动部属餐车, 我们都能够为您建议合适的滑轨。

以我们经营超过30年的经验，着手过跨足各类活动餐车, 车种涵盖拖车、面包车...等等。

我们的特种车滑轨也能应用在全尺寸拖车的车体延展。

若你的应用需要轻量级滑轨, 我们可以提供冷轧或铝合金滑轨来达成要求。反之, 若是需要承受大重量的伸缩装置, 我们也有荷重高达2000kg的碳钢滑轨系列来满足需求, 紧实且强壮的I型结构能够合适的应用在有震动与冲击的环境。

除了伸缩滑轨之外, 我们也提供固定管线和工具的零配件。

我们的 Fulterer系列 滑轨符合NSF食品规范, 能够直接安装在食物环境。

军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

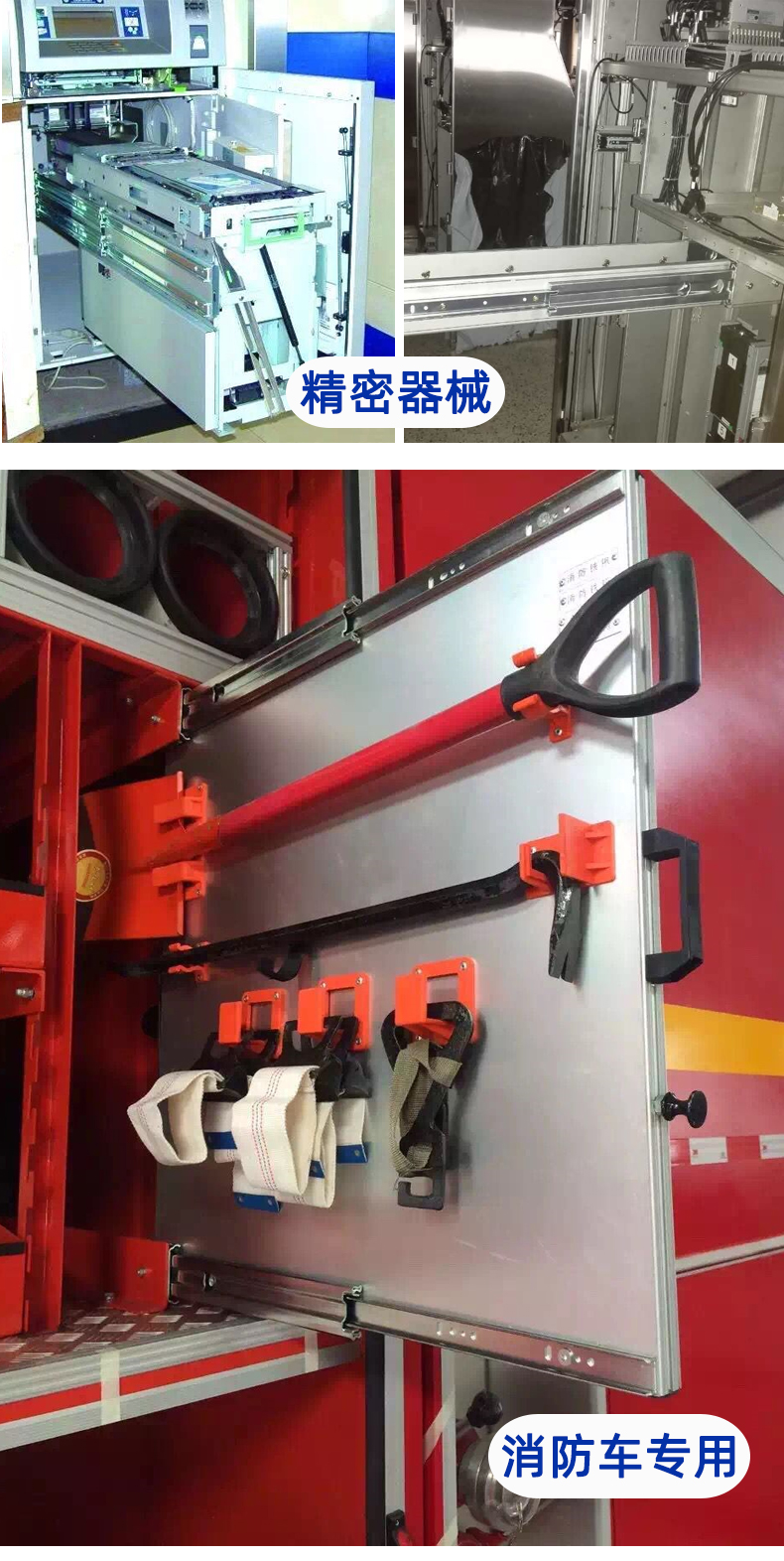

消防

消防车辆上的器具, 设备, 零件收纳系统。

抽屉系统

滑轨支持300mm到2000mm长度的抽屉, 延展程度从抽屉闭合长度的50%到200%, 同时也能提供双向100%延展, 这让消防员可以从车体的任一侧快速&安全的将抽屉抽出并取得重要救援工具。

特殊收纳

我们的强化型重型滑轨可以理想的应用在一些特殊的用途, 一系列强壮的I型结构消防车滑轨可以承受巨大的扭力挑战，像是车体扩展等等应用。

托盘系统

经过指定型号的广泛测试，我们的滑轨长期被数个英国领先的车体收纳系统整合商使用。这些滑动托盘系统用以装载帮浦, 发电机, 工具…等等。

抽屉把手锁系统, 可让抽屉在闭合&开启时牢靠锁住, 保障消防车在行进间或斜坡路面的人员安全。
