4073.HHAND - 黑

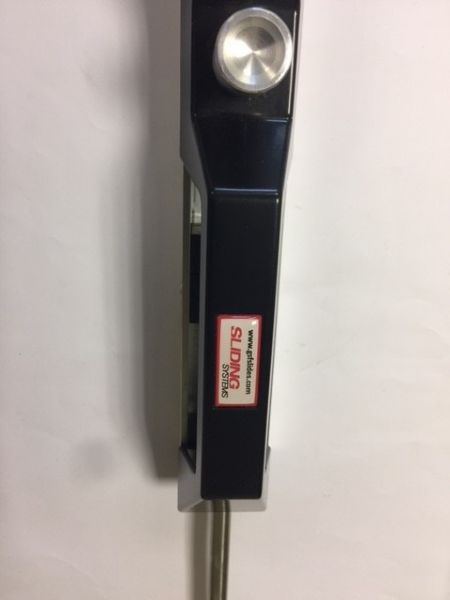

4073.HHAND (铝合金) [短版] 把手锁 - 黑

本款短版把手锁为我们把手锁系列的最新研发, 专为垂直收纳节省空间。适合应用在车辆下拉卷门, 工具箱...等等。具备与标准版铝合金把手锁相同的坚固程度。

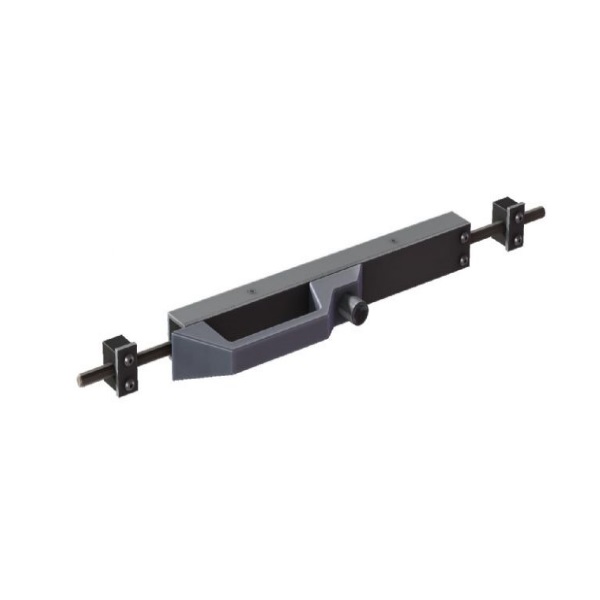

坚固的铝合金把手让使用者可以完全掌控重型抽屉动向。锁件配置能够通用普通的闭合锁定, Slide & Tilt系统和锁进&锁出系统。同时能够承受猛关抽屉时的冲击。锁件机构为利用延伸出抽屉两侧的不锈钢杆与档块锁定, 按下按钮收缩钢杆即可解锁。

规格细节

安装间隙: 72mm
高度: 38mm
闭合长度: 540 - 2040mm
延展长度: 540 - 2040mm
最大载重: 500-500 kg/pair
滑轨节数: 2
延展程度: Partial
材质: Aluminium
抗震动性: 9

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 金融 – 自动提款机 – ATM
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 机台制造 – 特殊操作机台
  • 汽车厂 – 机台
  • 露营车 – 收纳 & 滑动抽屉
  • 特种车辆 – 商用车 & 救护车



本款短版把手锁为我们把手锁系列的最新研发, 专为垂直收纳节省空间。适合应用在车辆下拉卷门, 工具箱...等等。具备与标准版铝合金把手锁相同的坚固程度。

坚固的铝合金把手让使用者可以完全掌控重型抽屉动向。锁件配置能够通用普通的闭合锁定, Slide & Tilt系统和锁进&锁出系统。同时能够承受猛关抽屉时的冲击。锁件机构为利用延伸出抽屉两侧的不锈钢杆与档块锁定, 按下按钮收缩钢杆即可解锁。

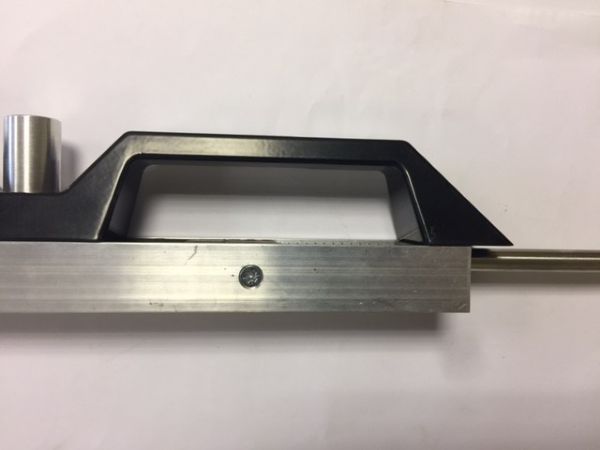

把手本身为铝合金压铸, 表面为设计于航太用途的特殊7200喷漆处理。不锈钢杆为钻孔及倒角处理后才供应。按钮和后方机构轨道材质同为铝合金, 并非塑胶。内部机件及档块则为强化塑胶。我们拥有所有零件模具, 供应时为完整安装状态, 并非散装零件。

本产品不附带抽屉前板, 支援标准抽屉宽度500, 1000, 1500, 2000mm。客户可采购标准尺寸后自行裁切, 我们也能为客户裁切至指定尺寸。

锁件能够简单的被调整至锁进&锁出功能, 详情请洽工程师。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4073.HHAND.080540mm540mm500kg
4073.HHAND.0811040mm1040mm500kg
4073.HHAND.0821540mm1540mm500kg
4073.HHAND.0832040mm2040mm500kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

2D型录 -

4073.HHAND - 540mm - 3D STEP File
4073.HAND_.-Half-Handle-Lock-540mm

4073.HHAND - 1040mm - 3D STEP File
4073.HAND_.Half-Handle-Lock-1040mm

4073.HHAND - 1540mm - 3D STEP File
4073.HAND_.Half-Handle-Lock-1540mm

4073.HHAND - 2040mm - 3D STEP File
4073.HAND_.Half-Handle-Lock-2040mm

DWG Files - 4073.HHAND Half Handle/Lock - DWG FILE
4073.HAND_.-Half-Handle-Lock-2D

机台制造

特殊操作机台的伸缩取物机械及护栏。透过精密制造而成的 Saibo系列 能够提供机械长久的寿命。

概括

机台围栏, 货物搬运, 其他特殊机械。

在工业应用, 坚固及稳定是零件的关键要素。当零件被整合进自动化设备, 零件滑移的精准度将会至关重要。我们的工业滑轨多半表现小于闭合长度1%的变形量, 我们的客户因为产品的强度和高耐用度而长期信任Sliding Systems。

我们的产品范围也包括自动对齐高精度滚轮轨道。

我们的设计团队具备能力与您的工程团队共事, 并供应合适产品款式。

金融设备

点钞机, 银行内家具及其他电子设备

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

航空座椅

研发自我们的工程团队, 我们制造应用在航空座椅的滑轨系统。全 Radial系列 航天滑轨皆配有交叉滚子轴承以对抗G力。

其中 5220 Radial导轨 (140-154kg/对) 是由高硬度铝合金制成, 在严苛的航天测试条件中大幅胜出一般钢珠滑轨。

T6级的航天铝合金滑轨本身珠轨经过特殊精密加工处理。表面为黑色阳极硬化处理, 其他表面处理也可按需求提供。

交叉滚子滑轨的轴承为精密硬化钢, 表面镀铬。如设计须强调轻量化, 轴承也可用Delrin取代。

采用7075-T6铝合金以达到轻量化高负载的目的, 达到洛氏硬度A级和极限降伏572Mpa。

长度450mm延展480mm的座椅滑轨负载100kg被独立测试至60,000次循环, 更通过其他更严苛的航天座椅测试。

收纳系统

在飞机内打造收纳系统, 所有对象都必须轻量化。我们的 Radial – 钢珠滑轨 系列是由紧实且轻量化的高等铝合金制成, 适合应用在机内厨柜, 抽出式收纳抽屉…等等。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


餐饮设备

不论你想从车体滑出户外厨房或烤肉架, 甚至迷你冰箱，我们都能够提供你合适的选择。

移动家具

从滑动座椅, 滑出式床铺到抽出式餐桌, 大多时候露营爱好者对于自己的露营车充满了创意。吉士孚致力于供应重型滑轨帮助你实现宝贵的设计, 在无需支撑架的情况下将器具/设备滑进滑出, 东西不落地。

空间延展

我们供应极端载重滑轨支持工程师打造露营车体空间延展功能。

汽车制造厂

用于产线零件补给载具和零件搬运系统的伸缩滑轨及线性轨道。

自动化产线

运用在需要承受密集反复滑动的自动化产线, 滑轨必须具备应对局部磨耗的抗性, 和在高加速度操作下的产品耐用度。

人工产线

组装线旁的零件配送和搬运工作台。

我们广泛的产品给予工程师良好的优势在空间有限的产线旁边设计出搬运不规则形零件和半成品的收纳系统。

正确的选择滑轨规格可以最大化空间运用和生产效率, 同时适应在时间敏感的组装环境中有效的为效率加分。

军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

消防

消防车辆上的器具, 设备, 零件收纳系统。

抽屉系统

滑轨支持300mm到2000mm长度的抽屉, 延展程度从抽屉闭合长度的50%到200%, 同时也能提供双向100%延展, 这让消防员可以从车体的任一侧快速&安全的将抽屉抽出并取得重要救援工具。

特殊收纳

我们的强化型重型滑轨可以理想的应用在一些特殊的用途, 一系列强壮的I型结构消防车滑轨可以承受巨大的扭力挑战，像是车体扩展等等应用。

托盘系统

经过指定型号的广泛测试，我们的滑轨长期被数个英国领先的车体收纳系统整合商使用。这些滑动托盘系统用以装载帮浦, 发电机, 工具…等等。

抽屉把手锁系统, 可让抽屉在闭合&开启时牢靠锁住, 保障消防车在行进间或斜坡路面的人员安全。
