4015.SOWS050 (120-480kg)

4015.SOWS050 (伸缩滑轨) - SOWS-50 (120-480kg) 50% 部分延展 不锈钢316L

SOWS-50导轨是由航海级不锈钢316L (1.4404)制造而成, 具备极高的抗腐蚀性能。316L的奥氏体结构即使在低温下也能提供导轨出色的韧性, 导轨所有表面皆以抛光处理作为标准。

SOWS-50不锈钢导轨特别适用于需长时间暴露在高腐蚀性环境的应用。紧凑的50mm规格使其成为在潮湿条件下运作的重型船用座椅或军用/紧急车辆抽屉的绝佳选择。本款导轨行程50%, 载重能力120-480kg/对, 导轨在550mm长可以延展275mm, 载重达到460kg。

规格细节

安装间隙: 17mm
高度: 50mm
闭合长度: 150-2000mm
延展长度: 75-1000mm
最大载重: 120-480 kg/pair
滑轨节数: 2
延展程度: Partial
材质: Stainless Steel 316L
抗震动性: 8

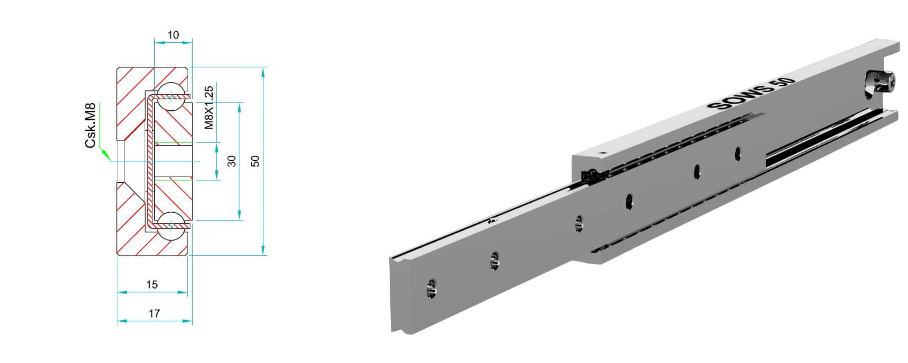

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 家具 – 建筑 & 滑动组件
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平台
  • 特种车辆 – 商用车 & 救护车


SOWS-50导轨是由航海级不锈钢316L (1.4404)制造而成, 具备极高的抗腐蚀性能。316L的奥氏体结构即使在低温下也能提供导轨出色的韧性, 导轨所有表面皆以抛光处理作为标准。

SOWS-50不锈钢导轨特别适用于需长时间暴露在高腐蚀性环境的应用。紧凑的50mm规格使其成为在潮湿条件下运作的重型船用座椅或军用/紧急车辆抽屉的绝佳选择。本款导轨行程50%, 载重能力120-480kg/对, 导轨在550mm长可以延展275mm, 载重达到460kg。

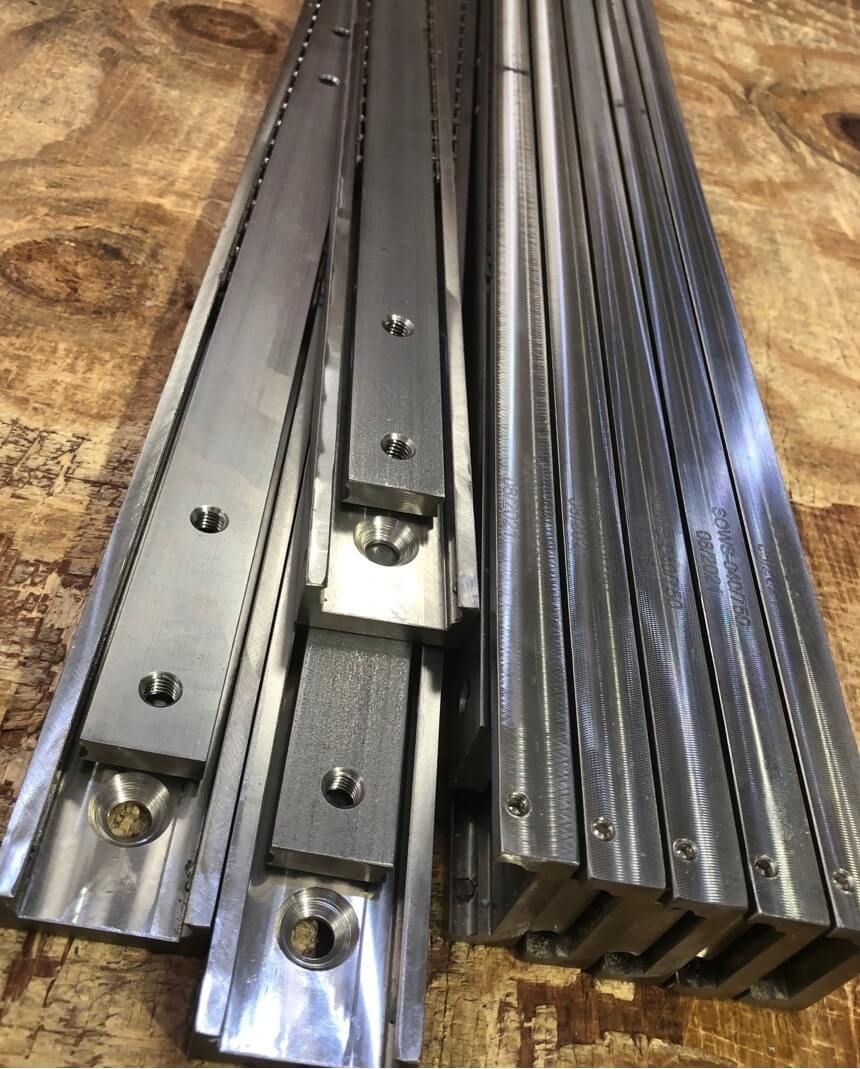

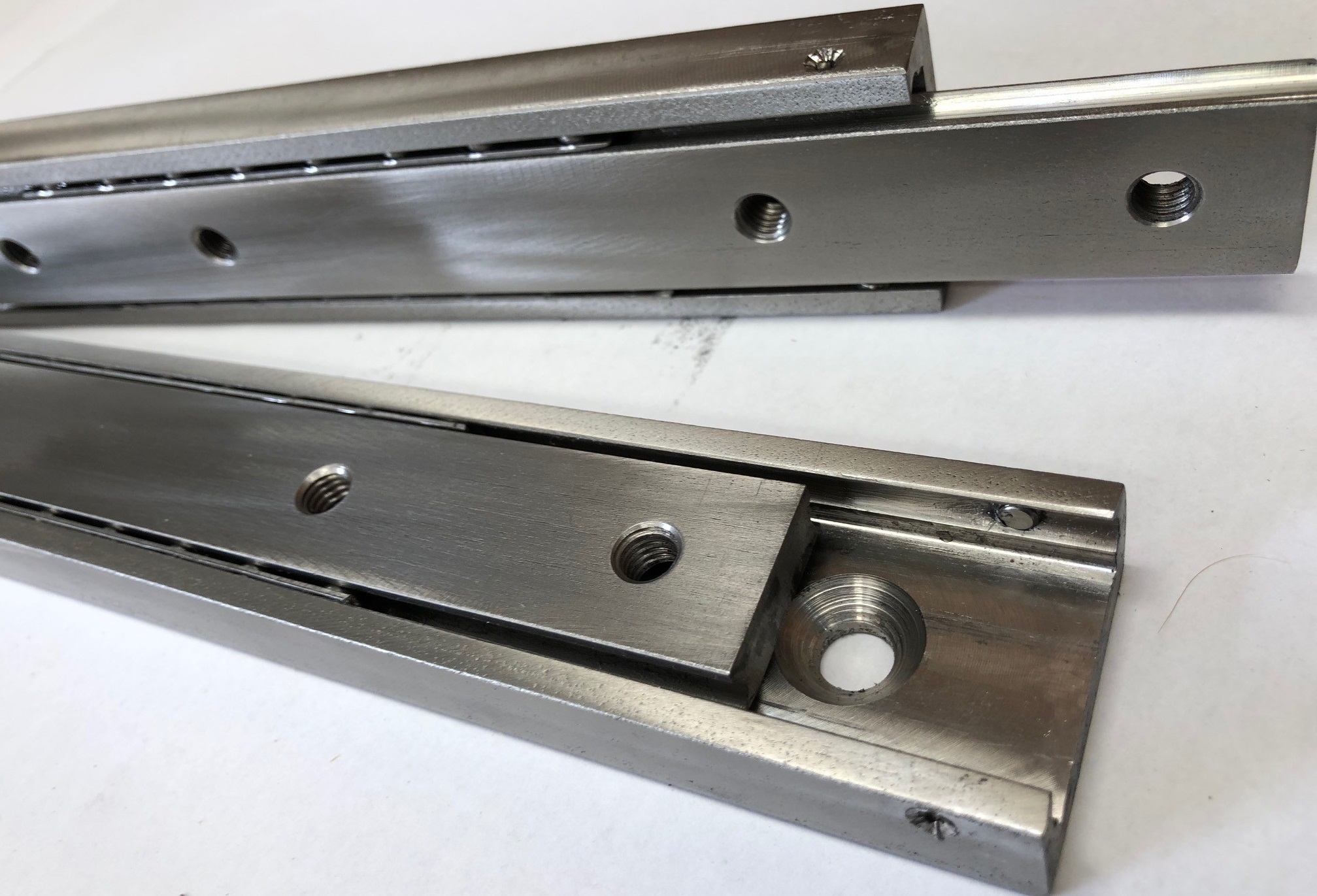

由经过加工的不锈钢材组成，珠轨加工精确，具有优秀的防震和抗振性能。因此，此产品非常适合应用于船舶座椅/舱盖和食品级机器防护罩。钢梁、珠槽和钢珠均采用奥氏体不锈钢316L (1.4404)制造。螺栓和档销则采用奥氏体304 (1.4301)制成，以达到全面性抗腐蚀效果。如有需求，还可以依据更高的订购数量要求定制全316L产品。

与许多其他由冷轧C型钢制成的导轨不同, 本款导轨在展开时能够提供强大的刚性, 使其成为动态应用的绝佳选择。导轨无使用任何塑料部件, 因此适合用于高温环境。单支SOWS-50导轨每公尺重5.43kg。

SOWS-50导轨也可以安装在短轴上使用(平躺), 但负载能力将会下降60~80%。行程也可以在载重能力些许下降的情况下客制至最高70%。请与我们联系以选择此不加价服务。

请容许4-5周生产时间，或与我们订定库存计划。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4015.SOWS050.0150150mm75mm360kg
4015.SOWS050.0200200mm100mm380kg
4015.SOWS050.0250250mm125mm400kg
4015.SOWS050.0300300mm150mm420kg
4015.SOWS050.0350350mm175mm440kg
4015.SOWS050.0400400mm200mm460kg
4015.SOWS050.0450450mm225mm480kg
4015.SOWS050.0500500mm250mm470kg
4015.SOWS050.0550550mm275mm460kg
4015.SOWS050.0600600mm300mm450kg
4015.SOWS050.0650650mm325mm440kg
4015.SOWS050.0700700mm350mm430kg
4015.SOWS050.0750750mm375mm420kg
4015.SOWS050.0800800mm400mm400kg
4015.SOWS050.0850850mm425mm380kg
4015.SOWS050.0900900mm450mm360kg
4015.SOWS050.0950950mm475mm340kg
4015.SOWS050.10001000mm500mm320kg
4015.SOWS050.10501050mm525mm310kg
4015.SOWS050.11001100mm550mm300kg
4015.SOWS050.11501150mm575mm290kg
4015.SOWS050.12001200mm600mm280kg
4015.SOWS050.12501250mm625mm270kg
4015.SOWS050.13001300mm650mm260kg
4015.SOWS050.13501350mm675mm250kg
4015.SOWS050.14001400mm700mm240kg
4015.SOWS050.14501450mm725mm230kg
4015.SOWS050.15001500mm750mm220kg
4015.SOWS050.15501550mm775mm210kg
4015.SOWS050.16001600mm800mm200kg
4015.SOWS050.16501650mm825mm190kg
4015.SOWS050.17001700mm850mm180kg
4015.SOWS050.17501750mm875mm170kg
4015.SOWS050.18001800mm900mm160kg
4015.SOWS050.18501850mm925mm150kg
4015.SOWS050.19001900mm950mm140kg
4015.SOWS050.19501950mm975mm130kg
4015.SOWS050.20002000mm1000mm120kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

技术 & 保养资讯

SOWS50 length 200mm- 3D STEP FILE -
4015.SOWS050.0200

SOWS50 length 250mm- 3D STEP FILE -
4015.SOWS050.0250

SOWS50 length 300mm- 3D STEP FILE -
4015.SOWS050.0300

SOWS50 length 350mm- 3D STEP FILE -
4015.SOWS050.0350

SOWS50 length 400mm- 3D STEP FILE -
4015.SOWS050.0400

SOWS50 length 450mm- 3D STEP FILE -
4015.SOWS050.0450

SOWS50 length 500mm- 3D STEP FILE -
4015.SOWS050.0500

SOWS50 length 550mm- 3D STEP FILE -
4015.SOWS050.0550

SOWS50 length 600mm- 3D STEP FILE -
4015.SOWS050.0600

SOWS50 length 650mm- 3D STEP FILE -
4015.SOWS050.0650

SOWS50 length 700mm- 3D STEP FILE -
4015.SOWS050.0700

SOWS50 length 750mm- 3D STEP FILE -
4015.SOWS050.0750

SOWS50 length 800mm- 3D STEP FILE -
4015.SOWS050.0800

SOWS50 length 850mm- 3D STEP FILE -
4015.SOWS050.0850

SOWS50 length 900mm- 3D STEP FILE -
4015.SOWS050.0900

SOWS50 length 950mm- 3D STEP FILE -
4015.SOWS050.0950

SOWS50 length 1000mm- 3D STEP FILE -
4015.SOWS050.1000

SOWS50 length 1050mm- 3D STEP FILE -
4015.SOWS050.1050

SOWS50 length 1100mm- 3D STEP FILE -
4015.SOWS050.1100

SOWS50 length 1150mm- 3D STEP FILE -
4015.SOWS050.1150

SOWS50 length 1200mm- 3D STEP FILE -
4015.SOWS050.1200

SOWS50 length 1250mm- 3D STEP FILE -
4015.SOWS050.1250

SOWS50 length 1300mm- 3D STEP FILE -
4015.SOWS050.1300

SOWS50 length 1350mm- 3D STEP FILE -
4015.SOWS050.1350

SOWS50 length 1400mm- 3D STEP FILE -
4015.SOWS050.1400

SOWS50 length 1450mm- 3D STEP FILE -
4015.SOWS050.1450

SOWS50 length 1500mm- 3D STEP FILE -
4015.SOWS050.1500

SOWS50 length 1550mm- 3D STEP FILE -
4015.SOWS050.1550

SOWS50 length 1650mm- 3D STEP FILE -
4015.SOWS050.1600

SOWS50 length 1600mm- 3D STEP FILE -
4015.SOWS050.1650

SOWS50 length 1700mm- 3D STEP FILE -
4015.SOWS050.1700

SOWS50 length 1750mm- 3D STEP FILE -
4015.SOWS050.1750

SOWS50 length 1800mm- 3D STEP FILE -
4015.SOWS050.1800

SOWS50 length 1850mm- 3D STEP FILE -
4015.SOWS050.1850

SOWS50 length 1900mm- 3D STEP FILE -
4015.SOWS050.1900

SOWS50 length 1950mm- 3D STEP FILE -
4015.SOWS050.1950

SOWS50 length 2000mm- 3D STEP FILE -
4015.SOWS050.2000

海上应用

收纳系统不局限于陆地, 每种航行于海上的结构多半都会需要重型发电机收纳系统。而我们能提供最多样的抗腐蚀316L不锈钢滑轨系列。

我们的 Professional系列 – 不锈钢316L 全部型号皆可以提供不锈钢316L材质(包含珠槽&配件)。长度最高到2000mm。

商船

用途可从收纳柜, 底座滑动设备, 家具, 电子机柜...等等, 任何需要滑动的组件。

不论是运用在19"电子收纳架还是发电机, 伸缩滑轨都必须在摇摆及震动环境下坚固运作。

我们的不锈钢滑轨(单行程或全行程)皆可以透过客制化工程技术修改强度, 抗腐蚀性能, 以套用在不同需求。

藉由我们的专业知识及设计能力, 我们能够与您的工程团队共事并共同设计专用抽屉配件, 以达成符合该海上应用的滑动系统。

海上石油平台

应用包含各式设备收纳系统和作业机械的滑动系统。虽说安装于海上平台的结构多半设定为静置, 并不需要伸缩滑轨能够符合动态负载需求, 但长期稳固及抗腐蚀性能皆为不能变的条件。

从高精度滚轮轨道到人员住宿区域用的一般不锈钢滑轨, 我们能够为您推荐需求应用的合适方案。

家具与建筑

我们很荣幸能和来自不同领域的客户共事各式各样的专案。

同一天, 我们可能帮助客户DIY自家游戏室内的电视柜抽屉, 下一刻我们可能在着手室内翻修的建案。我们有信心能够为不同的设计项目找到合适的滑轨。

一般的家具设计可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具设计可以采用铝合金滑轨, 像是 8027/8028 , 或T6级的 Professional系列.

如需设计游艇内部家具, 我们可以提供316L材质的不锈钢滑轨。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


餐车

不论您需要打造小至咖啡机收纳抽屉, 大至军用机动部属餐车, 我们都能够为您建议合适的滑轨。

以我们经营超过30年的经验，着手过跨足各类活动餐车, 车种涵盖拖车、面包车...等等。

我们的特种车滑轨也能应用在全尺寸拖车的车体延展。

若你的应用需要轻量级滑轨, 我们可以提供冷轧或铝合金滑轨来达成要求。反之, 若是需要承受大重量的伸缩装置, 我们也有荷重高达2000kg的碳钢滑轨系列来满足需求, 紧实且强壮的I型结构能够合适的应用在有震动与冲击的环境。

除了伸缩滑轨之外, 我们也提供固定管线和工具的零配件。

我们的 Fulterer系列 滑轨符合NSF食品规范, 能够直接安装在食物环境。

军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

消防

消防车辆上的器具, 设备, 零件收纳系统。

抽屉系统

滑轨支持300mm到2000mm长度的抽屉, 延展程度从抽屉闭合长度的50%到200%, 同时也能提供双向100%延展, 这让消防员可以从车体的任一侧快速&安全的将抽屉抽出并取得重要救援工具。

特殊收纳

我们的强化型重型滑轨可以理想的应用在一些特殊的用途, 一系列强壮的I型结构消防车滑轨可以承受巨大的扭力挑战，像是车体扩展等等应用。

托盘系统

经过指定型号的广泛测试，我们的滑轨长期被数个英国领先的车体收纳系统整合商使用。这些滑动托盘系统用以装载帮浦, 发电机, 工具…等等。

抽屉把手锁系统, 可让抽屉在闭合&开启时牢靠锁住, 保障消防车在行进间或斜坡路面的人员安全。
