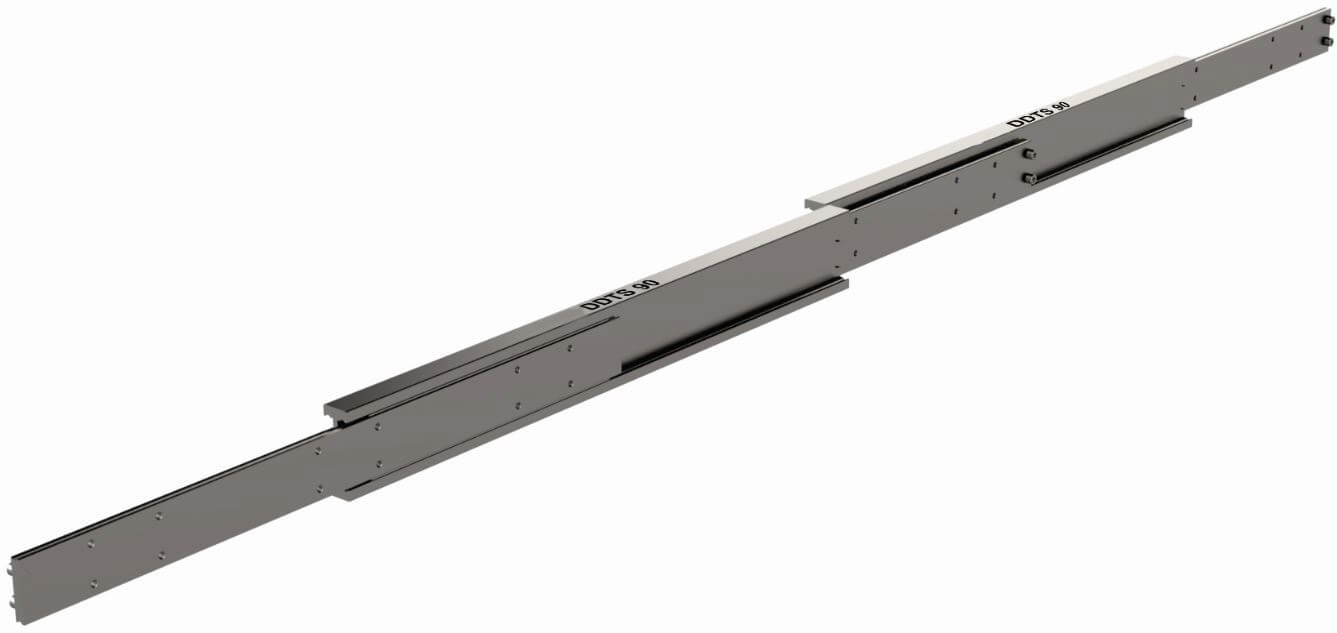

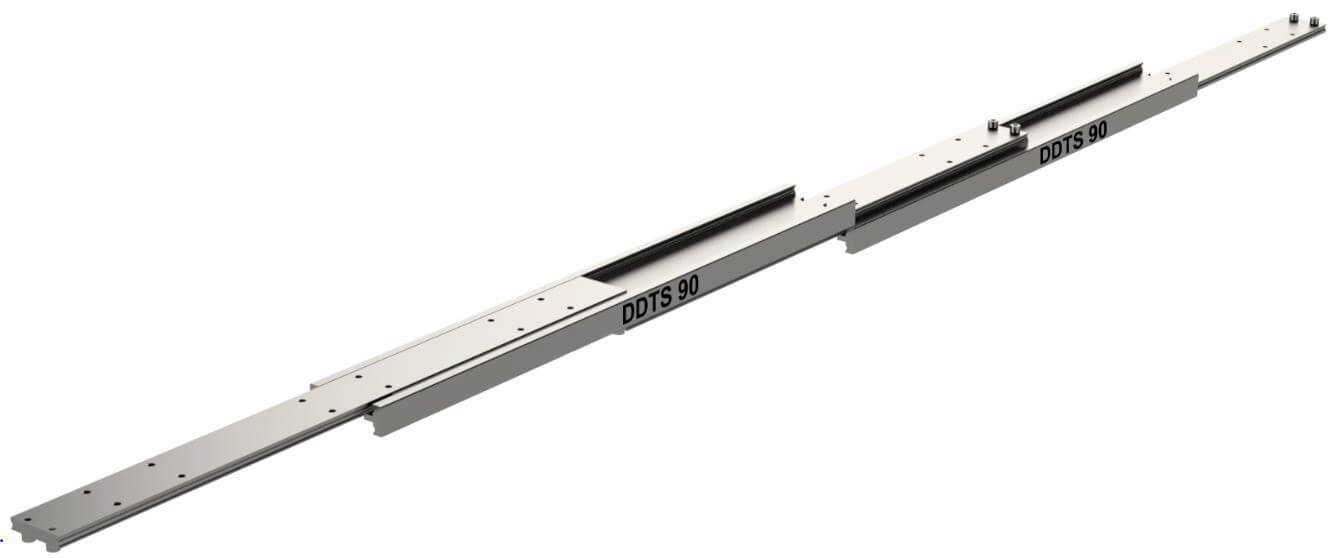

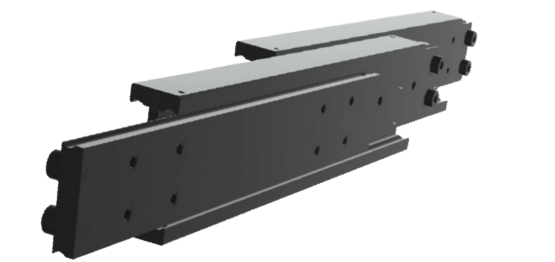

4015.DDTS090 (伸缩滑轨) - DDTS-90 (220-630kg) 200%超行程延展 碳钢重型滑轨

DDTS系列导轨提供200%超行程延展功能, 采用双工字梁结构以利在行程为闭合长度之两倍情况下维持刚性。

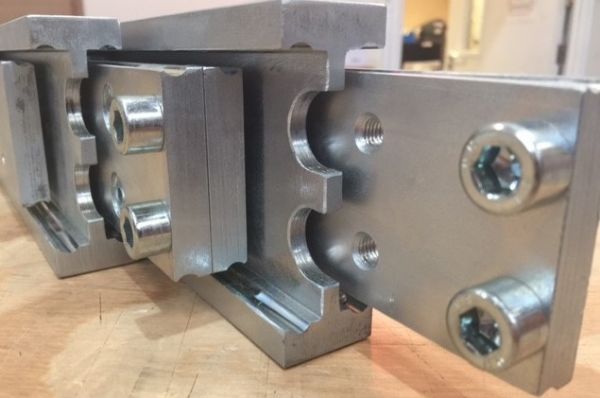

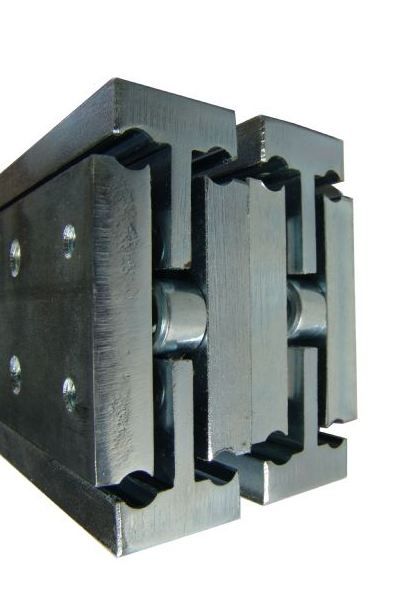

DDTS-90导轨在闭合长度600mm可以延展1200mm行程(完全展开总长度1800mm), 载重达到600kg。由五节冷抽钢制成, 并装配珠槽及钢珠, 导轨在闭合静置的情况下有相当好的抗震抗冲击性能以承受动态负载, 因此适合安装于车载环境应用。这是一款非常坚固的导轨, 采用工字梁结构, 提供轴向和同轴扭矩负载的高抗性, 以达成延展后最小化挠曲和操作力。

规格细节

安装间隙: 72mm
高度: 90mm
闭合长度: 300-2000mm
延展长度: 600-4000mm
最大载重: 220-630 kg/pair
滑轨节数: 5
延展程度: Over
材质: C45 steel
抗震动性: 9

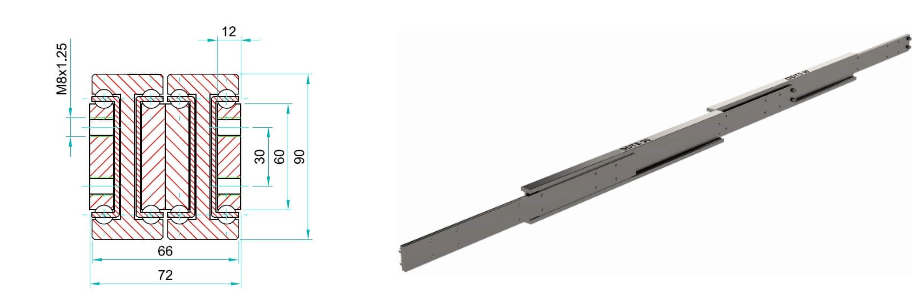

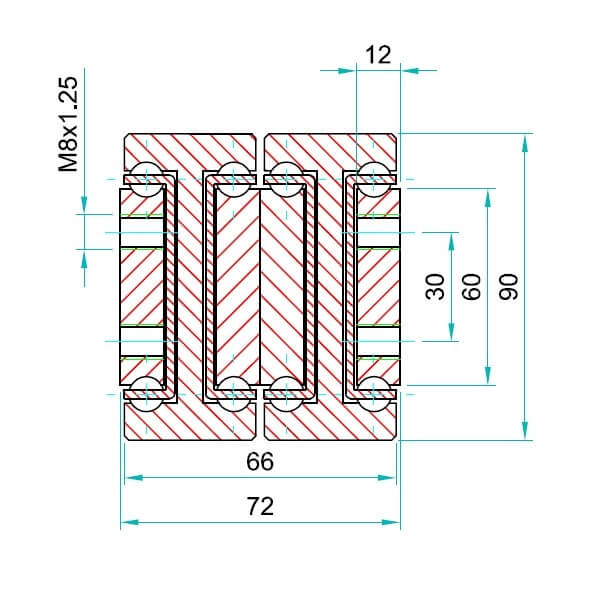

规格图

适合应用于:

  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 汽车厂 – 机台
  • 露营车 – 收纳 & 滑动抽屉
  • 商店展示 - 滑动元件 & 展示架
  • 特种车辆 – 商用车 & 救护车
  • 火车 – 蓄电池箱 – 车门 – 座椅


DDTS系列导轨提供200%超行程延展功能, 采用双工字梁结构以利在行程为闭合长度之两倍情况下维持刚性。

DDTS-90导轨在闭合长度600mm可以延展1200mm行程(完全展开总长度1800mm), 载重达到600kg。由五节冷抽钢制成, 并装配珠槽及钢珠, 导轨在闭合静置的情况下有相当好的抗震抗冲击性能以承受动态负载, 因此适合安装于车载环境应用。这是一款非常坚固的导轨, 采用工字梁结构, 提供轴向和同轴扭矩负载的高抗性, 以达成延展后最小化挠曲和操作力。

我们也能藉由客制闭合长度、延展长度、安装孔、表面处理、不锈钢珠/珠槽以提供额外的产品变化。DDTS-90导轨也可以安装在短轴上使用(平躺), 但负载能力将会下降60~80%。

制造流程符合ISO9001-2015，本款导轨由符合EN 10277的冷抽钢C45E+C制成。珠槽采用雷射切割的镀锌板，钢珠为符合DIN 5401的C85 G100规格。Professional系列碳钢导轨通过RoHS & REACH认证，且受惠于我们自行投资的先进电解碱性锌电镀设备，导轨表面受到10-12微米的镀锌层保护，在DIN EN ISO 9227中性盐雾测试中表现优异，120小时内无白锈，1032小时内无红锈。

单支导轨每公尺重39.67kg。

请容许3-4周生产时间，或与我们订定库存计划。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4015.DDTS090.0300300mm600mm460kg
4015.DDTS090.0350350mm700mm480kg
4015.DDTS090.0400400mm800mm510kg
4015.DDTS090.0450450mm900mm530kg
4015.DDTS090.0500500mm1000mm550kg
4015.DDTS090.0550550mm1100mm575kg
4015.DDTS090.0600600mm1200mm600kg
4015.DDTS090.0650650mm1300mm610kg
4015.DDTS090.0700700mm1400mm620kg
4015.DDTS090.0750750mm1500mm625kg
4015.DDTS090.0800800mm1600mm630kg
4015.DDTS090.0850850mm1700mm625kg
4015.DDTS090.0900900mm1800mm620kg
4015.DDTS090.0950950mm1900mm615kg
4015.DDTS090.10001000mm2000mm610kg
4015.DDTS090.10501050mm2100mm585kg
4015.DDTS090.11001100mm2200mm570kg
4015.DDTS090.11501150mm2300mm555kg
4015.DDTS090.12001200mm2400mm530kg
4015.DDTS090.12501250mm2500mm520kg
4015.DDTS090.13001300mm2600mm500kg
4015.DDTS090.13501350mm2700mm480kg
4015.DDTS090.14001400mm2800mm460kg
4015.DDTS090.14501450mm2900mm440kg
4015.DDTS090.15001500mm3000mm420kg
4015.DDTS090.15501550mm3100mm405kg
4015.DDTS090.16001600mm3200mm390kg
4015.DDTS090.16501650mm3300mm380kg
4015.DDTS090.17001700mm3400mm360kg
4015.DDTS090.17501750mm3500mm330kg
4015.DDTS090.18001800mm3600mm300kg
4015.DDTS090.18501850mm3700mm280kg
4015.DDTS090.19001900mm3800mm260kg
4015.DDTS090.19501950mm3900mm240kg
4015.DDTS090.20002000mm4000mm220kg
