4015.XTSR080 (150-340kg)

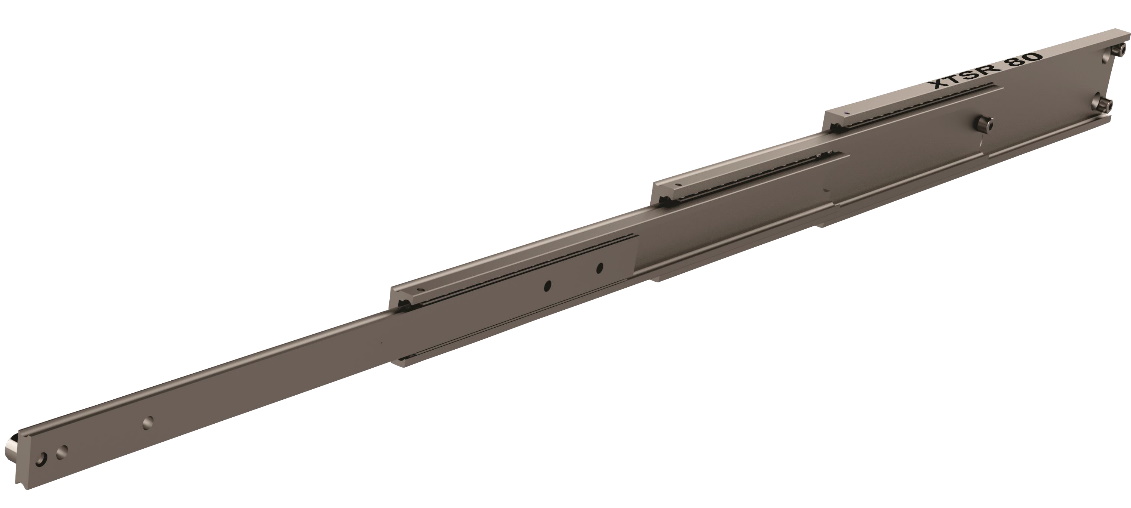

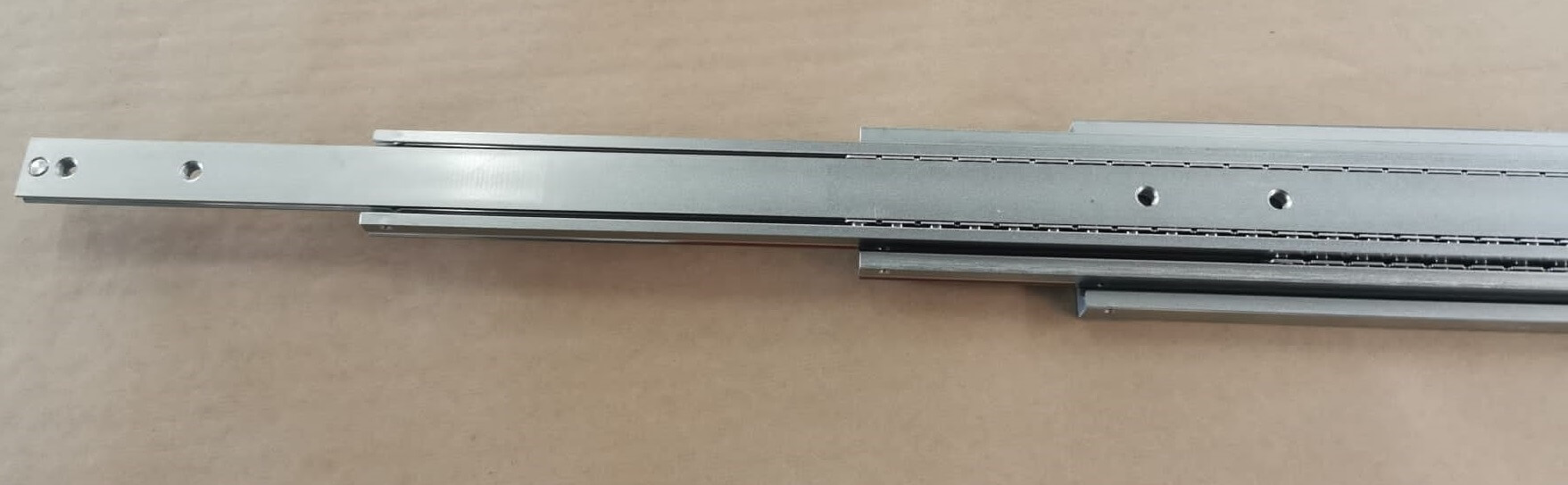

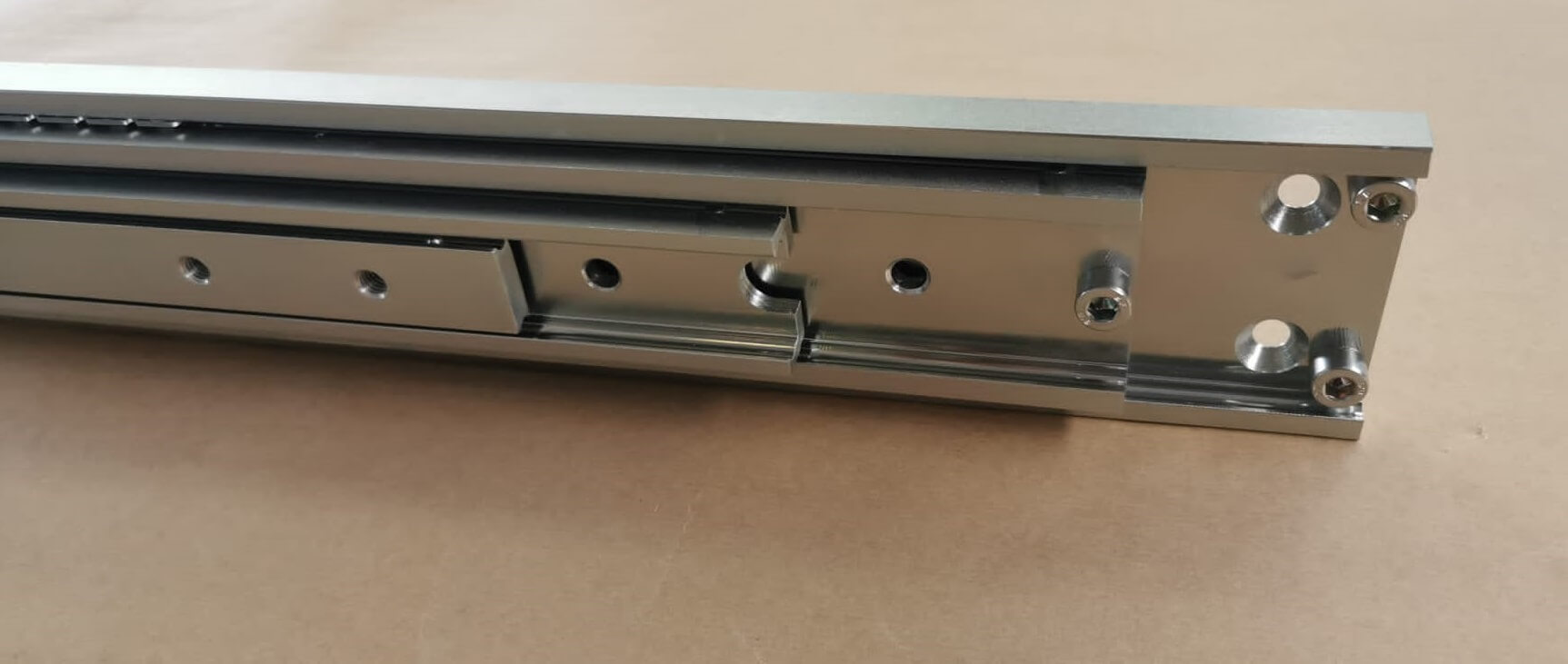

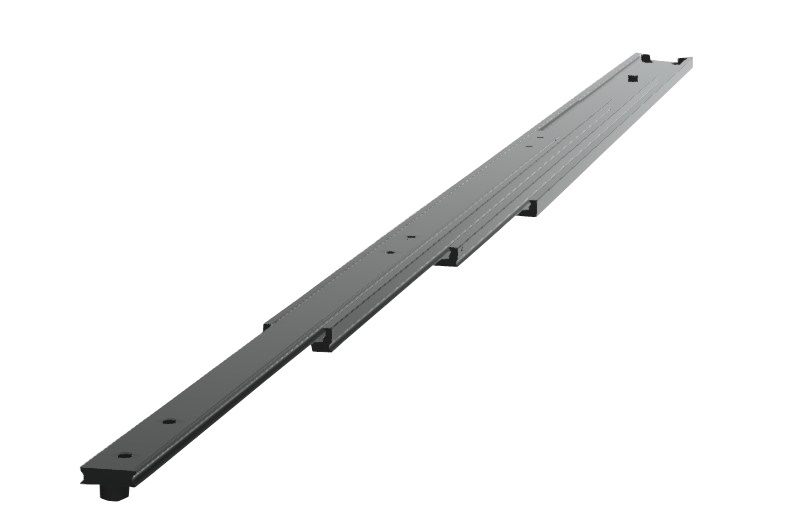

4015.XTSR080 (伸缩滑轨) - XTSR-80 (150-340kg) 150%超行程延展 碳钢重型滑轨

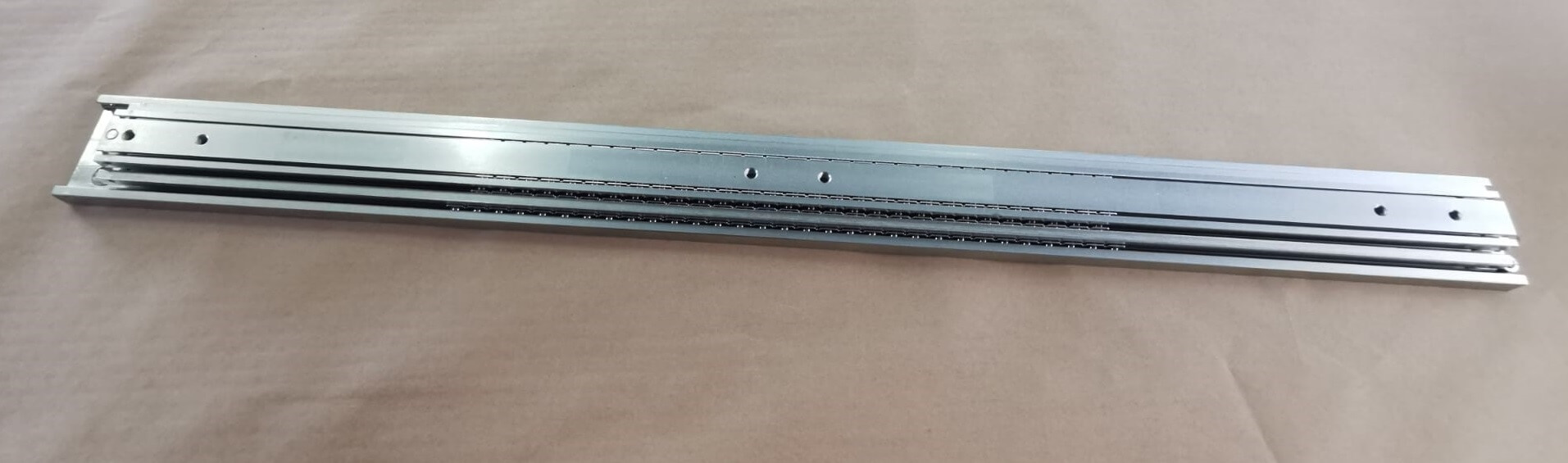

四节式伸缩导轨可使抽屉从闭合位置向外伸出150%行程, 1000mm的闭合长度可提供1500mm的延展行程(完全展开总长度2500mm)。非常适合安装空间有限的车辆使用。XTSR-80导轨广泛应用于国防产业, 适用于需求超延展导轨的狭窄安装空间。

XTSR-80导轨行程150%, 载重能力150-340kg/对, 导轨在550mm长完全延展下载重可达到335kg。

规格细节

安装间隙: 33mm
高度: 80mm
闭合长度: 300-1600mm
延展长度: 450-2400mm
最大载重: 150-340 kg/pair
滑轨节数: 4
延展程度: Over
材质: C45 steel
抗震动性: 8

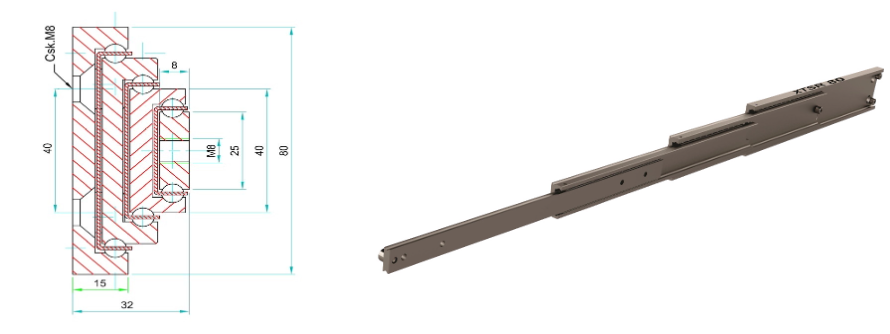

规格图

适合应用于:

  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 汽车厂 – 机台
  • 露营车 – 收纳 & 滑动抽屉
  • 商店展示 - 滑动元件 & 展示架
  • 特种车辆 – 商用车 & 救护车
  • 火车 – 蓄电池箱 – 车门 – 座椅

四节式伸缩导轨可使抽屉从闭合位置向外伸出150%行程, 1000mm的闭合长度可提供1500mm的延展行程(完全展开总长度2500mm)。非常适合安装空间有限的车辆使用。XTSR-80导轨广泛应用于国防产业, 适用于需求超延展导轨的狭窄安装空间。

XTSR-80导轨行程150%, 载重能力150-340kg/对, 导轨在550mm长完全延展下载重可达到335kg。

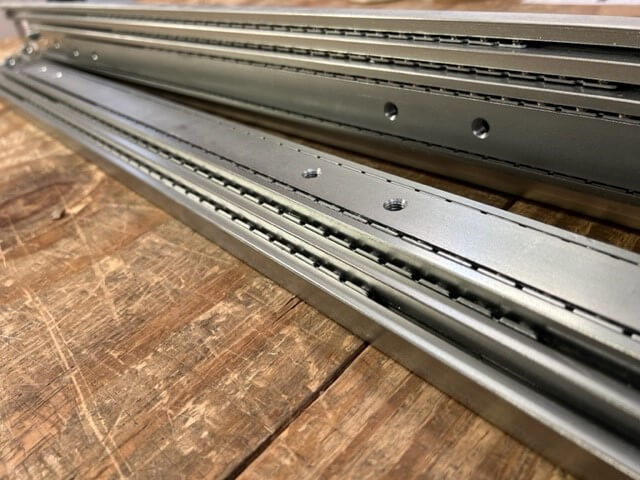

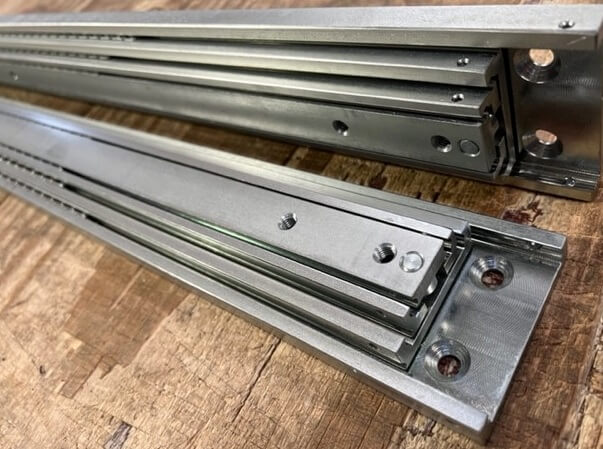

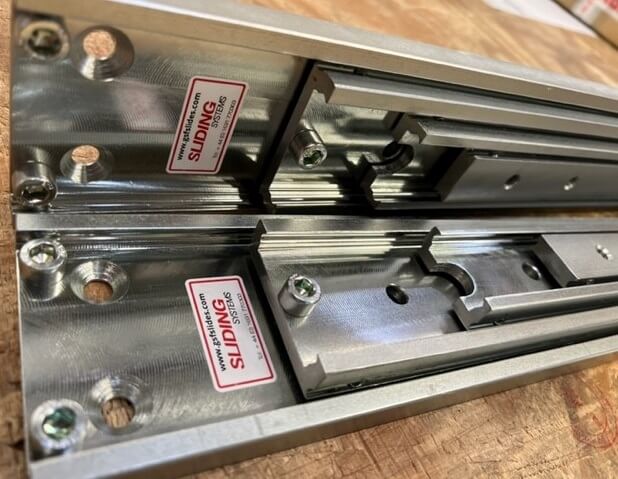

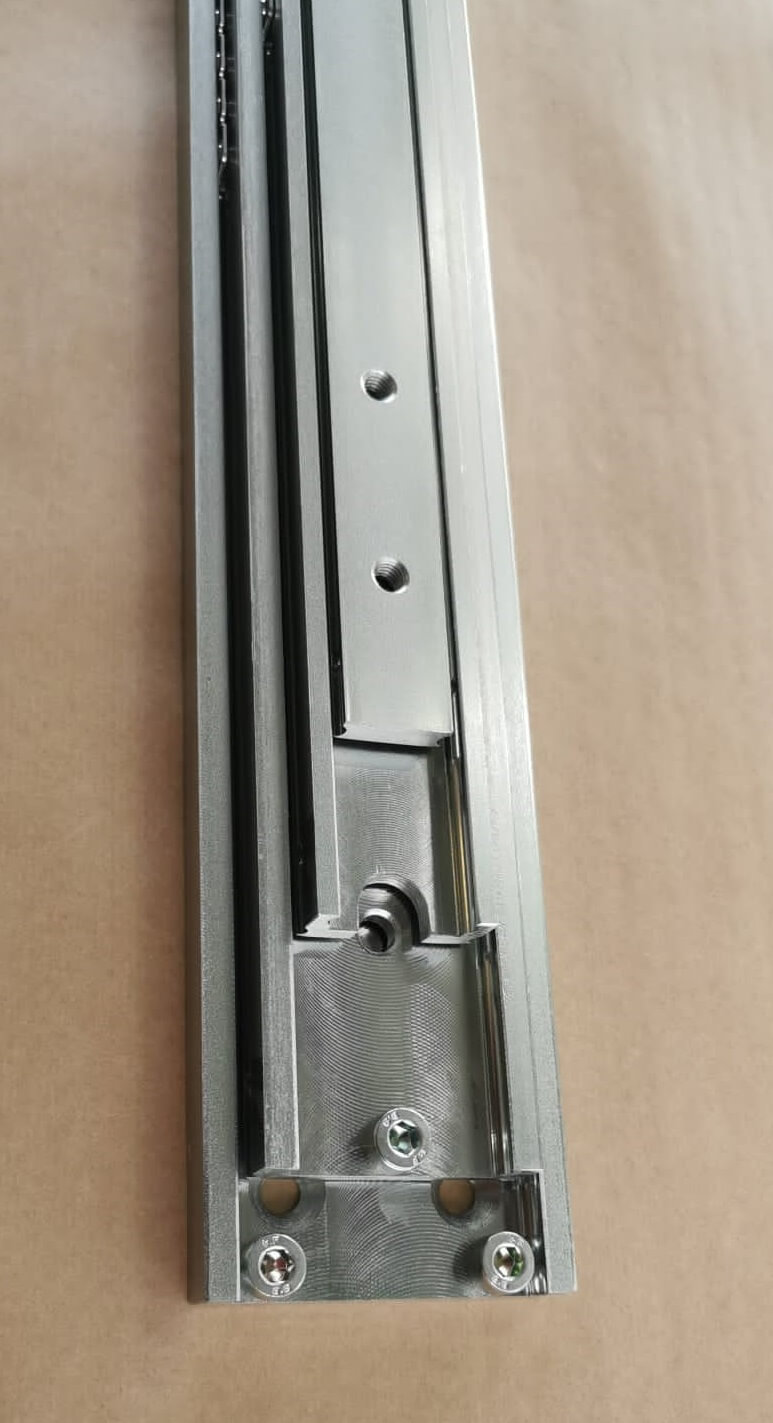

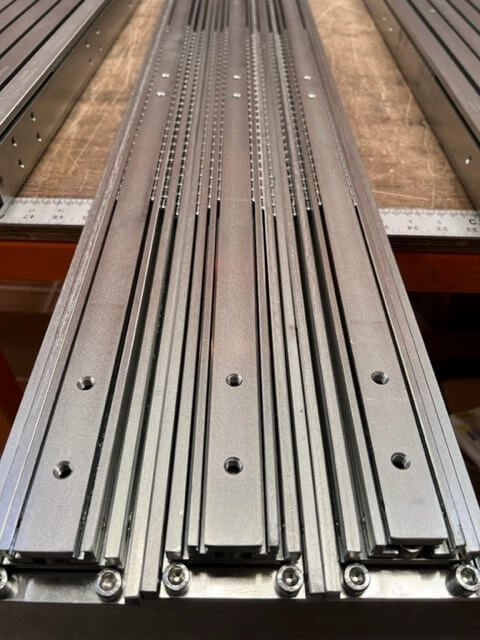

由四节冷抽钢制成, 并装配珠槽及钢珠, XTSR-80导轨在闭合静置的情况下有相当好的抗震抗冲击性能以承受动态负载, 因此适合安装于车载环境应用。这是一款非常强壮的崁套式导轨设计, 外轨提供皿头孔以锁附于车体, 内轨提供螺纹孔以利于与抽屉锁附后不露出螺母。

我们也能藉由客制闭合长度、延展长度、安装孔、表面处理、不锈钢珠/珠槽以提供额外的产品变化。若没有充分考虑大幅下降的负载能力, 我们不建议将XTSR导轨安装在短轴上使用(平躺)。

制造流程符合ISO9001-2015，本款导轨由符合EN 10277的冷抽钢C45E+C制成。珠槽采用雷射切割的镀锌板，钢珠为符合DIN 5401的C85 G100规格。Professional系列碳钢导轨通过RoHS & REACH认证，且受惠于我们自行投资的先进电解碱性锌电镀设备，导轨表面受到10-12微米的镀锌层保护，在DIN EN ISO 9227中性盐雾测试中表现优异，120小时内无白锈，1032小时内无红锈。

单支导轨每公尺重12.28kg。

请容许3-4周生产时间，或与我们订定库存计划。

产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4015.XTSR080.0300300mm450mm310kg
4015.XTSR080.0350350mm525mm315kg
4015.XTSR080.0400400mm600mm320kg
4015.XTSR080.0450450mm675mm325kg
4015.XTSR080.0500500mm750mm330kg
4015.XTSR080.0550550mm825mm335kg
4015.XTSR080.0600600mm900mm340kg
4015.XTSR080.0650650mm975mm320kg
4015.XTSR080.0700700mm1050mm300kg
4015.XTSR080.0750750mm1125mm280kg
4015.XTSR080.0800800mm1200mm260kg
4015.XTSR080.0850850mm1275mm240kg
4015.XTSR080.0900900mm1350mm230kg
4015.XTSR080.0950950mm1425mm220kg
4015.XTSR080.10001000mm1500mm210kg
4015.XTSR080.10501050mm1575mm205kg
4015.XTSR080.11001100mm1650mm200kg
4015.XTSR080.11501150mm1725mm195kg
4015.XTSR080.12001200mm1800mm190kg
4015.XTSR080.12501250mm1875mm185kg
4015.XTSR080.13001300mm1950mm180kg
4015.XTSR080.13501350mm2025mm175kg
4015.XTSR080.14001400mm2100mm170kg
4015.XTSR080.14501450mm2175mm165kg
4015.XTSR080.15001500mm2250mm160kg
4015.XTSR080.15501550mm2325mm155kg
4015.XTSR080.16001600mm2400mm150kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

技术 & 保养资讯

XTSR80 length 300mm- 3D STEP FILE -
XTSR-80-300

XTSR80 length 350mm- 3D STEP FILE -
XTSR-80-350

XTSR80 length 400mm- 3D STEP FILE -
XTSR-80-400

XTSR80 length 450mm- 3D STEP FILE -
XTSR-80-450

XTSR80 length 500mm- 3D STEP FILE -
XTSR-80-500

XTSR80 length 550mm- 3D STEP FILE -
XTSR-80-550

XTSR80 length 600mm- 3D STEP FILE -
XTSR-80-600

XTSR80 length 650mm- 3D STEP FILE -
XTSR-80-650

XTSR80 length 700mm- 3D STEP FILE -
XTSR-80-700

XTSR80 length 750mm- 3D STEP FILE -
XTSR-80-750

XTSR80 length 800mm- 3D STEP FILE -
XTSR-80-800

XTSR80 length 850mm- 3D STEP FILE -
XTSR-80-850

XTSR80 length 900mm- 3D STEP FILE -
XTSR-80-900

XTSR80 length 950mm- 3D STEP FILE -
XTSR-80-950

XTSR80 length 1000mm- 3D STEP FILE -
XTSR-80-1000

XTSR80 length 1050mm- 3D STEP FILE -
XTSR-80-1050

XTSR80 length 1100mm- 3D STEP FILE -
XTSR-80-1100

XTSR80 length 1150mm- 3D STEP FILE -
XTSR-80-1150

XTSR80 length 1200mm- 3D STEP FILE -
XTSR-80-1200

XTSR80 length 1250mm- 3D STEP FILE -
XTSR-80-1250

XTSR80 length 1300mm- 3D STEP FILE -
XTSR-80-1300

XTSR80 length 1350mm- 3D STEP FILE -
XTSR-80-1350

XTSR80 length 1400mm- 3D STEP FILE -
XTSR-80-1400

XTSR80 length 1450mm- 3D STEP FILE -
XTSR-80-1450

XTSR80 length 1500mm- 3D STEP FILE -
XTSR-80-1500

XTSR80 length 1550mm- 3D STEP FILE -
XTSR-80-1550

XTSR80 length 1600mm- 3D STEP FILE -
XTSR-80-1600

轨道产业


从火车底部安装的抽出式蓄电池箱, 到高频率开关的火车门, 以及有逐年增长趋势的座椅系统。
Sliding Systems都具备合适的产品套用。

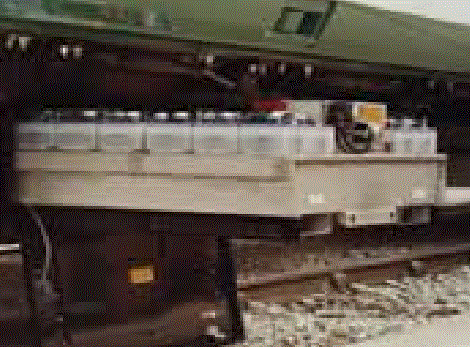

蓄电池箱

应用在蓄电池箱的滑轨需要具备极端的强度, 滑轨组件必须同蓄电池箱为一体, 通过冲击测试。

同时, 随着火车朝着高速列车的趋势发展, 蓄电池箱导轨必须被挑战承受巨大的动态负载以符合标准。

蓄电池箱在长期使用过后也有可能容纳易腐蚀的气体, 因此小心的选择规格和表面处理被视为重要的一环。

尽管火车的悬吊系统日新月异, 使用滚轮来抽出蓄电池的方式还是会受到震动和冲击的影响而故障, 这让抗冲击滑轨成为最适合蓄电池箱的解决方案。

车门系统

运用在车门系统的滑轨必须能够承受动态负载及符合冲击测试标准。 同时, 滑轨必须运作稳定并具备在极高的使用频率下鲜少需要维修。一般地铁的车门在一小时内至少开关20次, 滑轨须能够持续承受此频率至到运输系统寿命终结。

滑轨的钢珠及珠轨必须经过硬化处理以承受如此高的使用频率, 一方面也避免腐蚀问题。碳钢滑轨也表现较高的耐用度, 在长时间使用下碳钢滑轨比较不易像冷轧滑轨一样产生永久变形。

座椅系统

随着铁路技术的日益进步, 火车上渐渐开始供应乘客可调整式的头等/商务舱座椅。简单, 耐用, 低维修频率是座椅滑轨应用在轨道车辆的关键要素。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


餐饮设备

不论你想从车体滑出户外厨房或烤肉架, 甚至迷你冰箱，我们都能够提供你合适的选择。

移动家具

从滑动座椅, 滑出式床铺到抽出式餐桌, 大多时候露营爱好者对于自己的露营车充满了创意。吉士孚致力于供应重型滑轨帮助你实现宝贵的设计, 在无需支撑架的情况下将器具/设备滑进滑出, 东西不落地。

空间延展

我们供应极端载重滑轨支持工程师打造露营车体空间延展功能。

汽车制造厂

用于产线零件补给载具和零件搬运系统的伸缩滑轨及线性轨道。

自动化产线

运用在需要承受密集反复滑动的自动化产线, 滑轨必须具备应对局部磨耗的抗性, 和在高加速度操作下的产品耐用度。

人工产线

组装线旁的零件配送和搬运工作台。

我们广泛的产品给予工程师良好的优势在空间有限的产线旁边设计出搬运不规则形零件和半成品的收纳系统。

正确的选择滑轨规格可以最大化空间运用和生产效率, 同时适应在时间敏感的组装环境中有效的为效率加分。

军事

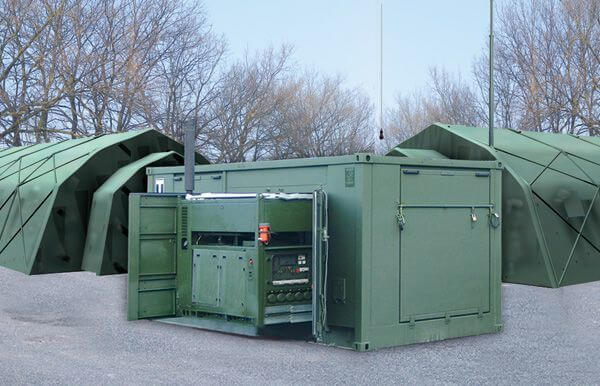

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

消防

消防车辆上的器具, 设备, 零件收纳系统。

抽屉系统

滑轨支持300mm到2000mm长度的抽屉, 延展程度从抽屉闭合长度的50%到200%, 同时也能提供双向100%延展, 这让消防员可以从车体的任一侧快速&安全的将抽屉抽出并取得重要救援工具。

特殊收纳

我们的强化型重型滑轨可以理想的应用在一些特殊的用途, 一系列强壮的I型结构消防车滑轨可以承受巨大的扭力挑战，像是车体扩展等等应用。

托盘系统

经过指定型号的广泛测试，我们的滑轨长期被数个英国领先的车体收纳系统整合商使用。这些滑动托盘系统用以装载帮浦, 发电机, 工具…等等。

抽屉把手锁系统, 可让抽屉在闭合&开启时牢靠锁住, 保障消防车在行进间或斜坡路面的人员安全。
