SHJY.SSRXY20304TA 10-18kg

SHJY.SSRXY20304TA.军工滑轨 --（10-18kg）

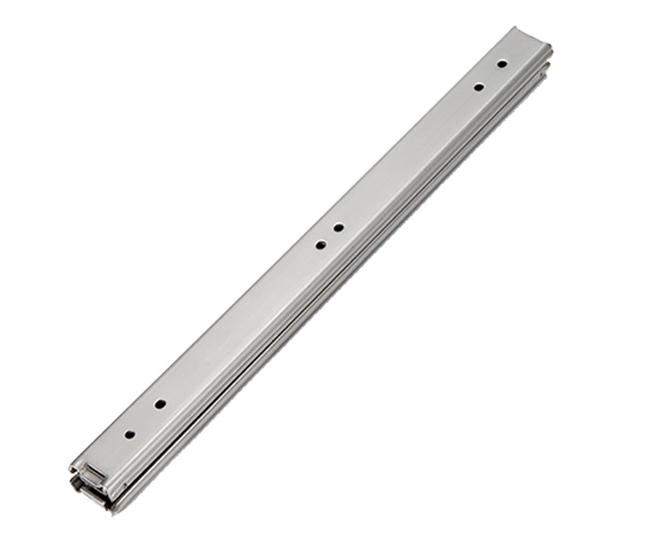

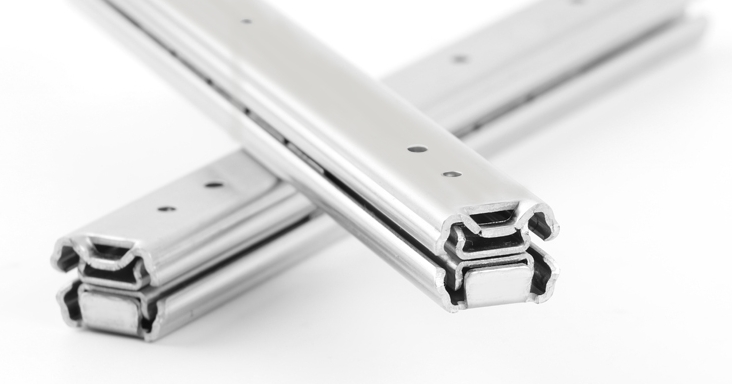

    5117.SHJY.SSRXY20304TA  为一款不锈钢成型的双层叠加工业滑轨, 具备节省预算的价位，性价比高。可通用在大多数一般用途, 经常被运用在家具、机箱、机柜、工具柜、金融设备的抽屉系统。

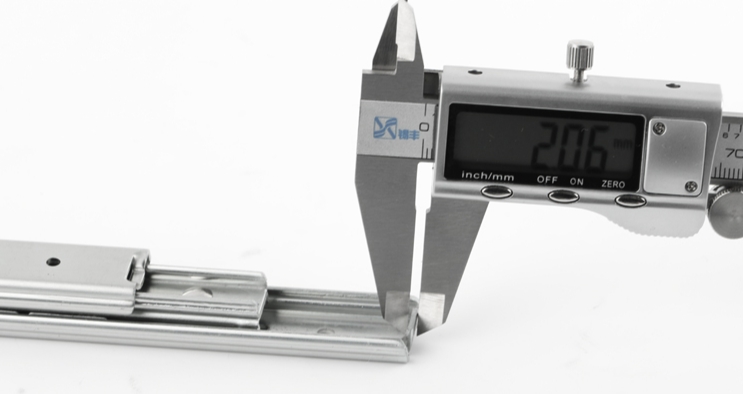

    具备标准16mm x 20mm规格, 滑轨长度从200mm (8") 到 500mm (20  "), 载重能力介于 10kg/对到18kg/对之间。滑轨被测试到30,000循环。

规格细节

安装间隙: 16
高度: 20
闭合长度: 200-500mm
延展长度:
最大载重: 10-18kg/pair
滑轨节数: 3
延展程度: Over
材质: SUS304
抗震动性: 5

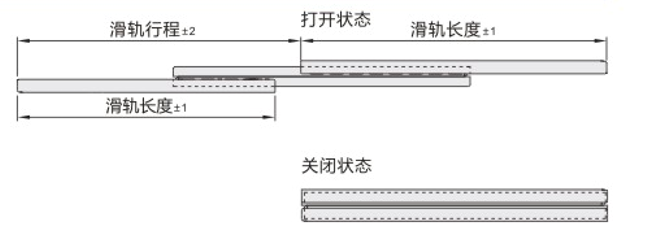

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 家具 – 建筑 & 滑动组件
  • 汽车厂 – 机台
  • 特种车辆 – 商用车 & 救护车
  • 火车 – 蓄电池箱 – 车门 – 座椅

image image



产品编码闭合长度 (mm)延展长度 (mm)最大载重 (kg)
5117.SHJY.2004AT.SUS304.00820023115
5117.SHJY.2004AT.SUS304..01025028020
5117.SHJY.2004AT.SUS304..01230033025
5117.SHJY.2004AT.SUS304..01435037930
5117.SHJY.2004AT.SUS304..01640042835
5117.SHJY.2004AT.SUS304..01845047835
5117.SHJY.2004AT.SUS304..02050052630
5117.SHJY.2004AT.SUS304..02255057625

下载权限

您必须注册或登入以下载CAD及其他技术资料。

滑动系统

Saibo硬化伸缩滑轨适合应用于交通运输领域，我们已经正在供应的应用包括车门系统、电池收纳、天窗系统。

如需得知我们如何使用Saibo滑轨结和座椅系统请与我们联系 info@gsfslides.com

滑动系统

Saibo硬化伸缩滑轨适合应用于所有产业的座椅系统，包括电动残障坡道、座椅延伸装置...等等。

如需得知我们如何使用Saibo滑轨结和座椅系统请与我们联系 info@gsfslides.com

机械制造

特殊作业机械和机台护栏的设计结构。 Saibo硬化伸缩滑轨的品质优良且价格具竞争力，同时提供了超出机械所需的超长使用寿命。

普遍应用

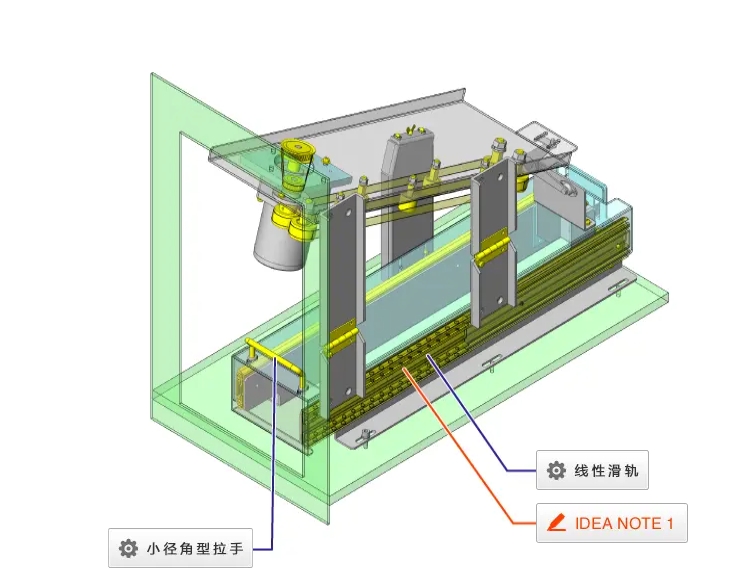

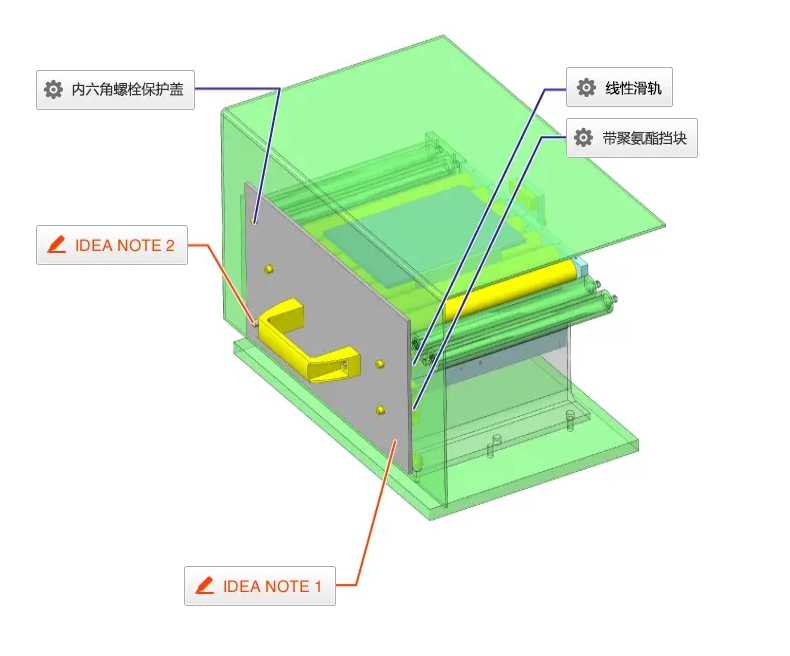

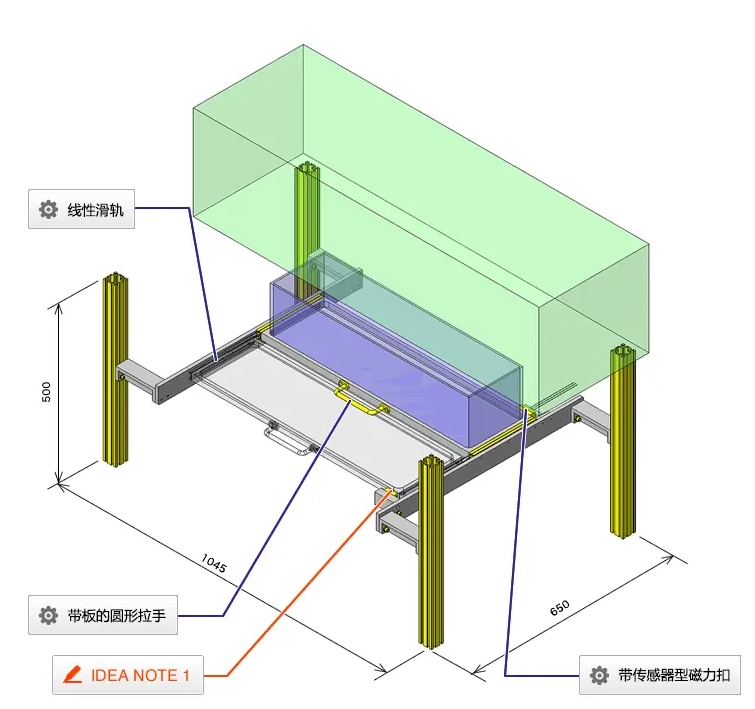

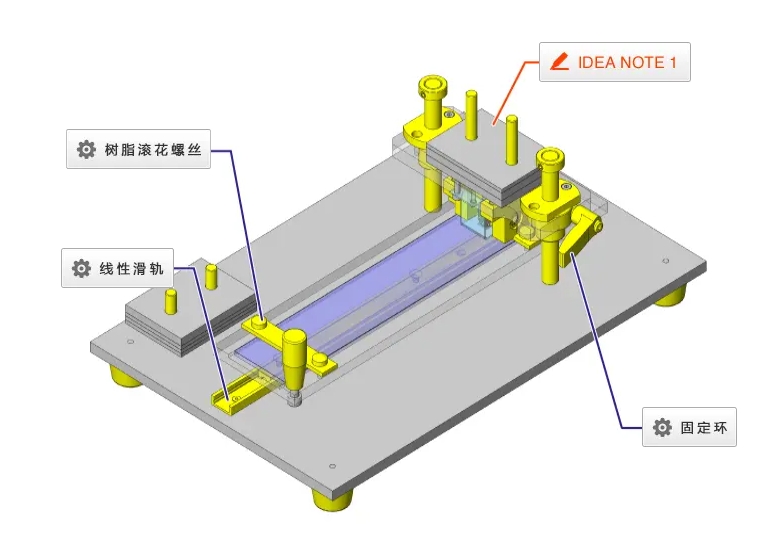

线性的设计和规格搭配伸缩滑轨的结构，应用于专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备。

在此类工业应用中，可靠度和耐用性是关键要求。当与工厂自动化结合时，运动精度也至关重要。我们的高端产品系列标示的负载能力代表以变形量小于滑轨长度1%的条件下滑轨能承受之最大重量，这是一个比其他普遍测量滑轨负载能力还更高的标准。借此，我们的客户总是依赖着Sliding Systems产品的耐用性及强度。

我们的产品系列还包括采用超高精度的轴承滚轮运行的导轨系统，配备自动调心之滑块。

与您的工程团队共事时，我们的设计团队能够提供全数组件。

海上应用

收纳系统不局限于陆地, 每种航行于海上的结构多半都会需要重型发电机收纳系统。而我们能提供最多样的抗腐蚀316L不锈钢滑轨系列。

我们的 Professional系列 – 不锈钢316L 全部型号皆可以提供不锈钢316L材质(包含珠槽&配件)。长度最高到2000mm。

商船

用途可从收纳柜, 底座滑动设备, 家具, 电子机柜...等等, 任何需要滑动的组件。

不论是运用在19"电子收纳架还是发电机, 伸缩滑轨都必须在摇摆及震动环境下坚固运作。

我们的不锈钢滑轨(单行程或全行程)皆可以透过客制化工程技术修改强度, 抗腐蚀性能, 以套用在不同需求。

藉由我们的专业知识及设计能力, 我们能够与您的工程团队共事并共同设计专用抽屉配件, 以达成符合该海上应用的滑动系统。

海上石油平台

应用包含各式设备收纳系统和作业机械的滑动系统。虽说安装于海上平台的结构多半设定为静置, 并不需要伸缩滑轨能够符合动态负载需求, 但长期稳固及抗腐蚀性能皆为不能变的条件。

从高精度滚轮轨道到人员住宿区域用的一般不锈钢滑轨, 我们能够为您推荐需求应用的合适方案。

航空座椅

研发自我们的工程团队, 我们制造应用在航空座椅的滑轨系统。全 Radial系列 航天滑轨皆配有交叉滚子轴承以对抗G力。

其中 5220 Radial导轨 (140-154kg/对) 是由高硬度铝合金制成, 在严苛的航天测试条件中大幅胜出一般钢珠滑轨。

T6级的航天铝合金滑轨本身珠轨经过特殊精密加工处理。表面为黑色阳极硬化处理, 其他表面处理也可按需求提供。

交叉滚子滑轨的轴承为精密硬化钢, 表面镀铬。如设计须强调轻量化, 轴承也可用Delrin取代。

采用7075-T6铝合金以达到轻量化高负载的目的, 达到洛氏硬度A级和极限降伏572Mpa。

长度450mm延展480mm的座椅滑轨负载100kg被独立测试至60,000次循环, 更通过其他更严苛的航天座椅测试。

收纳系统

在飞机内打造收纳系统, 所有对象都必须轻量化。我们的 Radial – 钢珠滑轨 系列是由紧实且轻量化的高等铝合金制成, 适合应用在机内厨柜, 抽出式收纳抽屉…等等。
