SHJY.SSRXYC27304TA 27-38kg

SHJY.SSRXYC27304TA.军工滑轨 --（27-38kg）


     SHJY.SSRXYC27304TA是一款中载型*不锈钢制线性轨道，可完全替代米思米SSRXN27系列滑轨，滑轨采用耐腐蚀性能优异的SUS304不锈钢，是可完全拉出的三段抽拉型，不能拉拔滑轨。

     具备标准19.1mm x 27mm规格, 滑轨长度从203.2mm (8") 到 508mm (20"), 载重能力介于 27kg/对到38kg/对之间。滑轨被测试到30,000循环。

规格细节

安装间隙: 19.1mm
高度: 27mm
闭合长度: 203.2-508mm
延展长度: 225.2-530mm
最大载重: 27-38kg/pair
滑轨节数: 3
延展程度: Over
材质: SUS304
抗震动性: 5

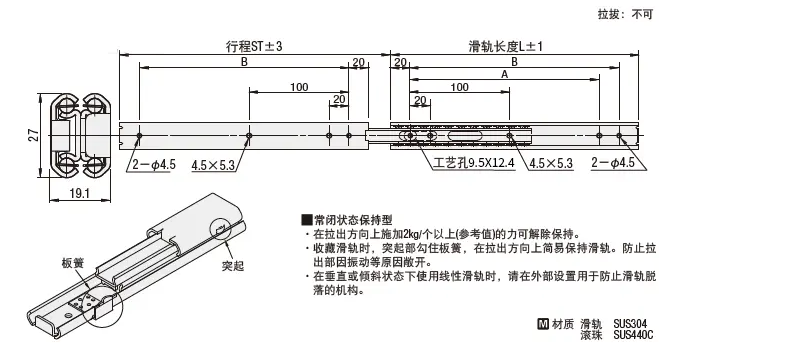

规格图

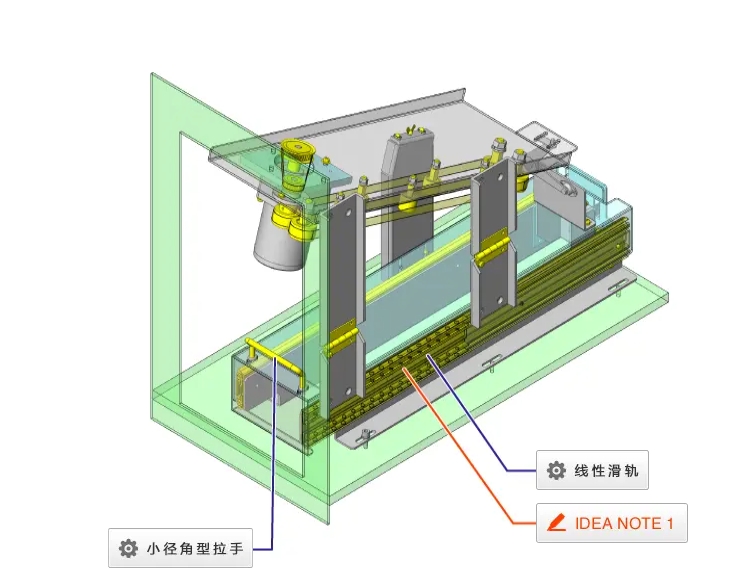

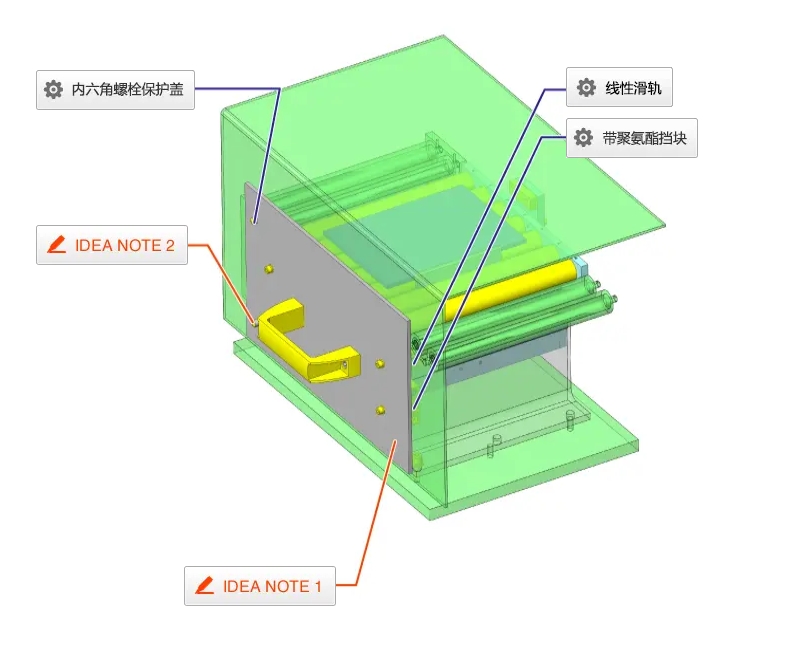

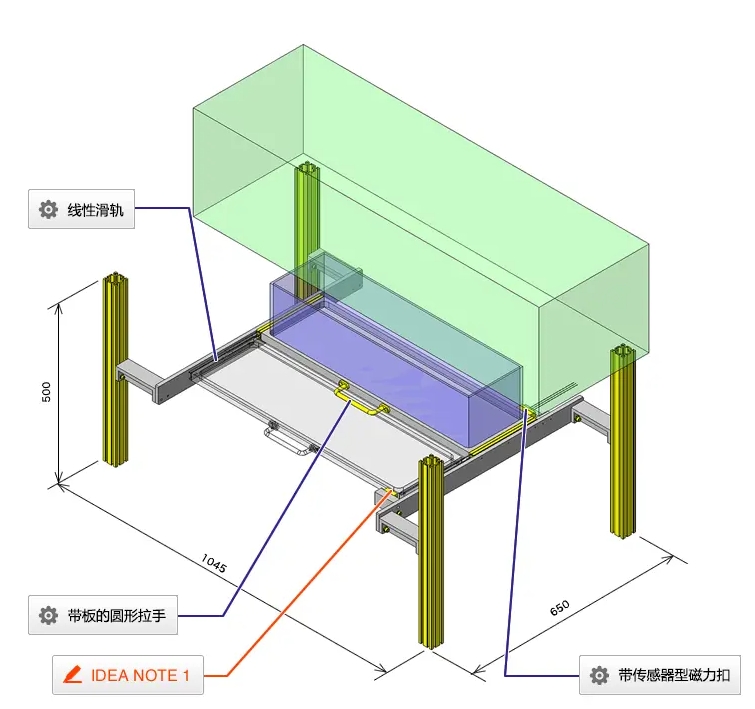

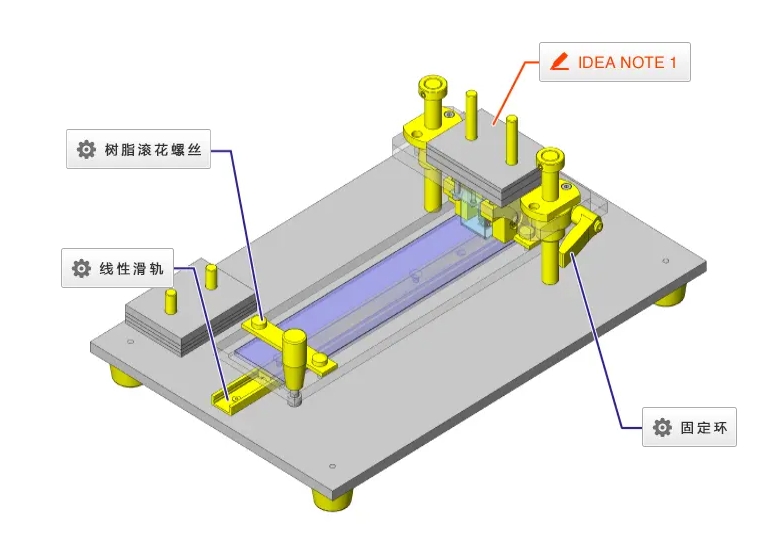

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 家具 – 建筑 & 滑动组件
  • 汽车厂 – 机台
  • 特种车辆 – 商用车 & 救护车





产品编号闭合长度（mm）延展长度（mm）最大载重（kg）
5117.SSRXC27.SU304.008203.2mm225.2mm38.06kg
5117.SSRXC27.SU304.010254mm276mm37.04kg
5117.SSRXC27.SU304.012304.8mm326.8mm36.02kg
5117.SSRXC27.SU304.014355.6mm377.6mm33.9kg
5117.SSRXC27.SU304.016406.4mm428.4mm31.93kg
5117.SSRXC27.SU304.018457.2mm479.2mm30kg
5117.SSRXC27.SU304.020508mm
530mm28.06kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

5117.SSRXC27.SU304.008 length 203.2mm- 3D STEP FILE -
5117.SSRXC27.SU304.008

5117.SSRXC27.SU304.010 length 254mm- 3D STEP FILE -
5117.SSRXC27.SU304.010

5117.SSRXC27.SU304.012 length 304.8mm- 3D STEP FILE -
5117.SSRXC27.SU304.012

5117.SSRXC27.SU304.014 length 355.6mm- 3D STEP FILE -
5117.SSRXC27.SU304.014

5117.SSRXC27.SU304.016 length 406.4mm- 3D STEP FILE -
5117.SSRXC27.SU304.016

5117.SSRXC27.SU304.018 length 457.2mm- 3D STEP FILE -
5117.SSRXC27.SU304.018

5117.SSRXC27.SU304.020 length 508mm- 3D STEP FILE -
5117.SSRXC27.SU304.020

机台制造

特殊操作机台的伸缩取物机械及护栏。透过精密制造而成的 Saibo系列 能够提供机械长久的寿命。

概括

机台围栏, 货物搬运, 其他特殊机械。

在工业应用, 坚固及稳定是零件的关键要素。当零件被整合进自动化设备, 零件滑移的精准度将会至关重要。我们的工业滑轨多半表现小于闭合长度1%的变形量, 我们的客户因为产品的强度和高耐用度而长期信任Sliding Systems。

我们的产品范围也包括自动对齐高精度滚轮轨道。

我们的设计团队具备能力与您的工程团队共事, 并供应合适产品款式。

机械制造

特殊作业机械和机台护栏的设计结构。 Saibo硬化伸缩滑轨的品质优良且价格具竞争力，同时提供了超出机械所需的超长使用寿命。

普遍应用

线性的设计和规格搭配伸缩滑轨的结构，应用于专用包装机、精准置物系统、装卸设备、机器人系统、穿梭车系统、自动化仓储系统、自动上下料设备。

在此类工业应用中，可靠度和耐用性是关键要求。当与工厂自动化结合时，运动精度也至关重要。我们的高端产品系列标示的负载能力代表以变形量小于滑轨长度1%的条件下滑轨能承受之最大重量，这是一个比其他普遍测量滑轨负载能力还更高的标准。借此，我们的客户总是依赖着Sliding Systems产品的耐用性及强度。

我们的产品系列还包括采用超高精度的轴承滚轮运行的导轨系统，配备自动调心之滑块。

与您的工程团队共事时，我们的设计团队能够提供全数组件。
