SHJY.SSRXYC36304TA 45-60kg

SHJY.SSRXYC36304TA.军工滑轨 --（45-60kg） 不锈钢线性轨道

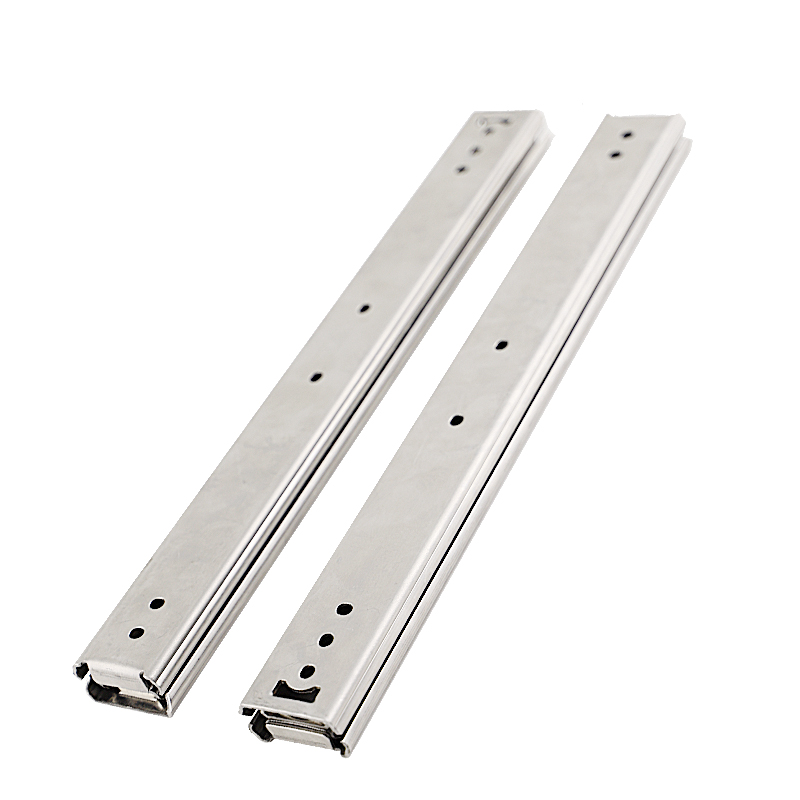

  SHJY.SSRXYC36304TA  是一款中载型*不锈钢制线性轨道，可完全替代米思米SSRXN36系列滑轨，滑轨采用耐腐蚀性能优异的SUS304不锈钢，是可完全拉出的三段抽拉型，不能拉拔滑轨。

    具备标准19.5mm x 35.3mm规格, 滑轨长度从200mm (12") 到 500mm (28  "), 载重能力介于 45kg/对到60kg/对之间。滑轨被测试到30,000循环。

规格细节

安装间隙: 19.1mm
高度: 35.3mm
闭合长度: 304.8-711.2mm
延展长度: 327.2-733.2mm
最大载重: 45-60kg/pair
滑轨节数: 3
延展程度: Over
材质: SUS304
抗震动性: 3

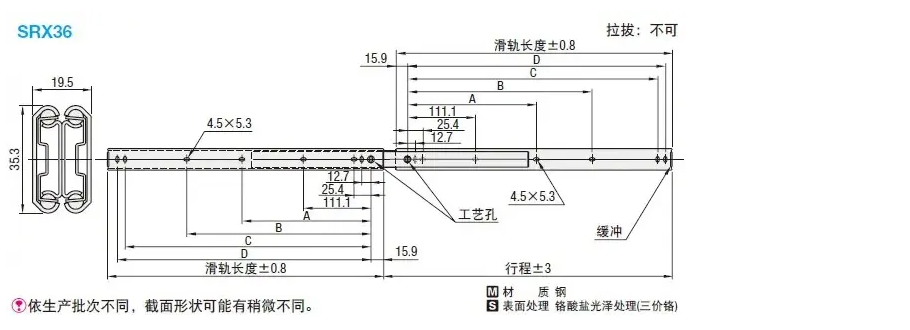

规格图

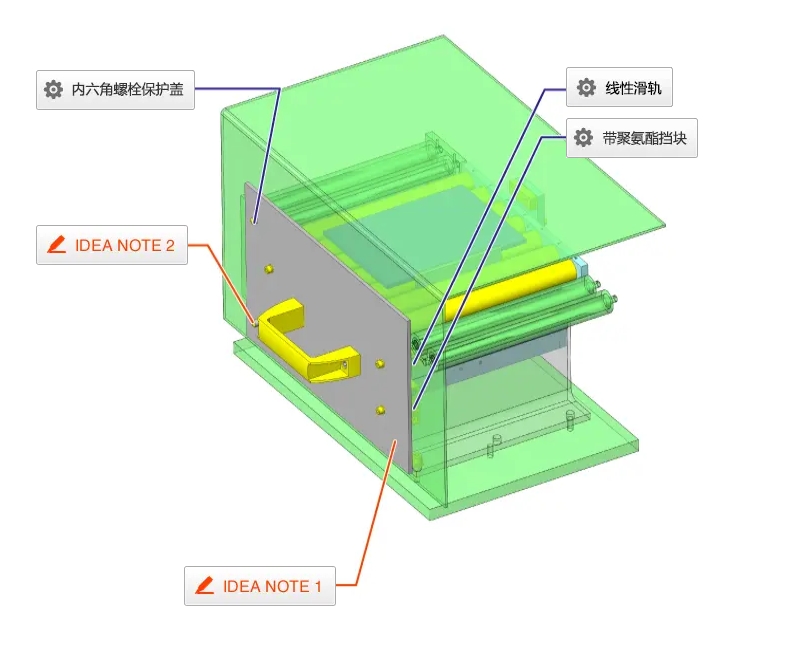

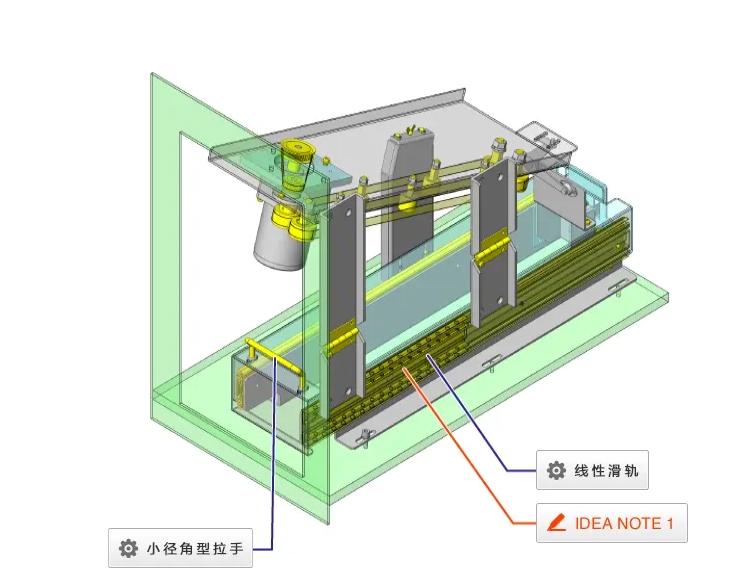

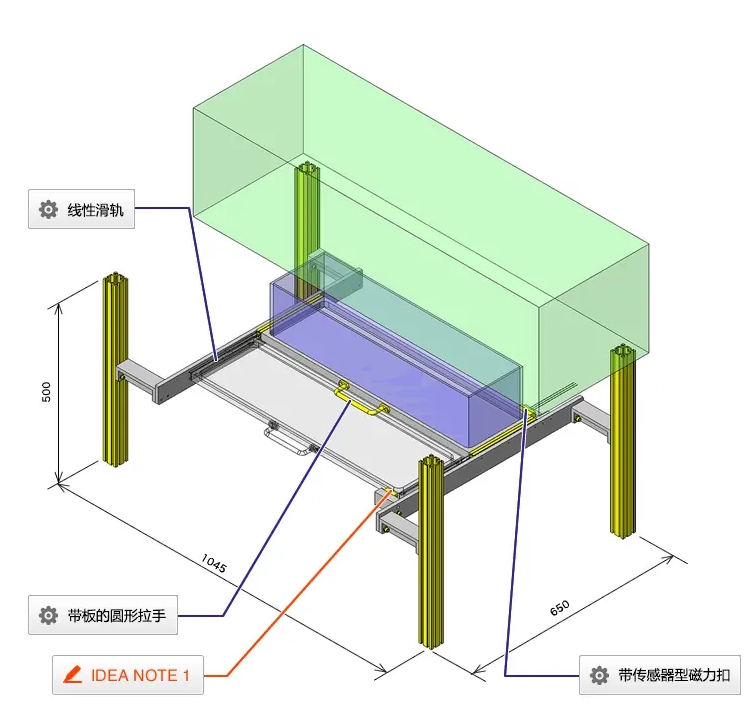

适合应用于:


产品编号闭合长度（mm） 延展长度（mm）最大载重（kg）
 SHJY.5117.SSRXN36.012 304.8mm327.2mm
60kg
 SHJY.5117.SSRXN36.014355.6mm378mm58.9kg
 SHJY.5117.SSRXN36.016406.4mm428.4mm57.04kg
 SHJY.5117.SSRXN36.018457.2mm479.2mm56.02kg
 SHJY.5117.SSRXN36.020508mm530mm53.97kg
 SHJY.5117.SSRXN36.022558.8mm580.8mm51.02kg
 SHJY.5117.SSRXN36.024609.6mm631.6mm48.9kg
 SHJY.5117.SSRXN36.026660.4mm682.4mm47.04kg
 SHJY.5117.SSRXN36.028711.2mm733.2mm45kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

SHJY.5117.SSRXN36.012 length 304.8mm- 3D STEP FILE -
SHJY.5117.SSRXN36.012

SHJY.5117.SSRXN36.014 length 355.6mm- 3D STEP FILE -
SHJY.5117.SSRXN36.014

SHJY.5117.SSRXN36.016 length 406.4mm- 3D STEP FILE -
SHJY.5117.SSRXN36.016

SHJY.5117.SSRXN36.018 length 457.2mm- 3D STEP FILE -
SHJY.5117.SSRXN36.018

SHJY.5117.SSRXN36.20 length 508mm- 3D STEP FILE -
SHJY.5117.SSRXN36.20

SHJY.5117.SSRXN36.022 length 550mm- 3D STEP FILE -
SHJY.5117.SSRXN36.022

SHJY.5117.SSRXN36.024 length 609mm- 3D STEP FILE -
SHJY.5117.SSRXN36.024

SHJY.5117.SSRXN36.026 length 660.4mm- 3D STEP FILE -
SHJY.5117.SSRXN36.026

SHJY.5117.SSRXN36.028 length 711.2mm- 3D STEP FILE -
SHJY.5117.SSRXN36.028

航空座椅

研发自我们的工程团队, 我们制造应用在航空座椅的滑轨系统。全 Radial系列 航天滑轨皆配有交叉滚子轴承以对抗G力。

其中 5220 Radial导轨 (140-154kg/对) 是由高硬度铝合金制成, 在严苛的航天测试条件中大幅胜出一般钢珠滑轨。

T6级的航天铝合金滑轨本身珠轨经过特殊精密加工处理。表面为黑色阳极硬化处理, 其他表面处理也可按需求提供。

交叉滚子滑轨的轴承为精密硬化钢, 表面镀铬。如设计须强调轻量化, 轴承也可用Delrin取代。

采用7075-T6铝合金以达到轻量化高负载的目的, 达到洛氏硬度A级和极限降伏572Mpa。

长度450mm延展480mm的座椅滑轨负载100kg被独立测试至60,000次循环, 更通过其他更严苛的航天座椅测试。

收纳系统

在飞机内打造收纳系统, 所有对象都必须轻量化。我们的 Radial – 钢珠滑轨 系列是由紧实且轻量化的高等铝合金制成, 适合应用在机内厨柜, 抽出式收纳抽屉…等等。

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。
应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

特殊车辆

我们的工业滑轨范围涵盖各类的特殊车辆运用, 可能是车内的轻型置物抽屉或屏幕滑移, 也可能是需要承载超过一千公斤的广告宣传车车体延展。

连续30年每天都着手这个领域, 我们能够精确的为客户判断最合适的方案。

Sliding Systems是多个全球知名的指标特种车辆制造商认可的特种车滑轨供货商。

具备高弹性的制造设备, 我们可以配合广泛的车辆设计案。碳钢滑轨能够胜任包含震动和冲击的车辆应用。若是有轻量化及抗腐蚀的需求, 我们也有高强度铝合金滑轨能够配合(载重达到330kg)。

同时, 在户外环境也能应用海军级316L不锈钢滑轨以确保功能永续性。

救护车辆

此类车辆需要收纳救护器材并让医护人员快速取得器材, 合适的选择伸缩滑轨可以大幅提升救援效率。

医护人员安全及操作安全性至关重要。选择正确的滑轨打造车内抽屉系统可以保障以上两个要素。


军事

陆上军用车辆、海上军舰、空中军机使用的装备收纳, 武器系统, 电子机柜…等等。

船舰

应用范围可从任何滑动底座收纳系统, 船舱内家具, 置物柜, 电子机柜, 弹药武器收纳系统。如需要强调抗腐蚀性能, 我们可以提供最高阶耐腐蚀性能的不锈钢滑轨以及低磁性的军用滑轨。

军用车辆

从小型战斗车辆的电子通讯设备柜, 弹药武器零件柜。到战斗履带车的舱内置物柜、弹药搬运设备、抽出试发电机组、控制平台。

消防

消防车辆上的器具, 设备, 零件收纳系统。

抽屉系统

滑轨支持300mm到2000mm长度的抽屉, 延展程度从抽屉闭合长度的50%到200%, 同时也能提供双向100%延展, 这让消防员可以从车体的任一侧快速&安全的将抽屉抽出并取得重要救援工具。

特殊收纳

我们的强化型重型滑轨可以理想的应用在一些特殊的用途, 一系列强壮的I型结构消防车滑轨可以承受巨大的扭力挑战，像是车体扩展等等应用。

托盘系统

经过指定型号的广泛测试，我们的滑轨长期被数个英国领先的车体收纳系统整合商使用。这些滑动托盘系统用以装载帮浦, 发电机, 工具…等等。

抽屉把手锁系统, 可让抽屉在闭合&开启时牢靠锁住, 保障消防车在行进间或斜坡路面的人员安全。
