4015.SDDTS050 (84-144kg)

4015.SDDTS050 (伸缩滑轨) - SDDTS-50 (84-144kg) 200% 超行程延展 不锈钢316L

SDDTS系列导轨提供200%超行程延展功能, 采用双工字梁结构以利在行程为闭合长度之两倍情况下维持刚性。导轨由航海级不锈钢316L (1.4404)制造而成, 具备极高的抗腐蚀性能。316L的奥氏体结构即使在低温下也能提供导轨出色的韧性, 导轨所有表面皆以抛光处理作为标准。

SDDTS-50导轨在闭合长度600mm可以延展1200mm行程(完全展开总长度1800mm), 载重达到144kg。由五节不锈钢制成, 并装配珠槽及钢珠, 具备相当好的抗震抗冲击性能, 因此适合安装于军用及海上应用。钢梁、珠槽和钢珠均采用奥氏体不锈钢316L (1.4404)制造。螺栓和档销则采用奥氏体304 (1.4301)制成，以达到全面性抗腐蚀效果。如有需求，还可以依据更高的订购数量要求定制全316L产品。

规格细节

安装间隙: 60mm
高度: 50mm
闭合长度: 200-1200mm
延展长度: 400-2400mm
最大载重: 84-144 kg/pair
滑轨节数: 5
延展程度: Over
材质: Stainless Steel 316L
抗震动性: 8

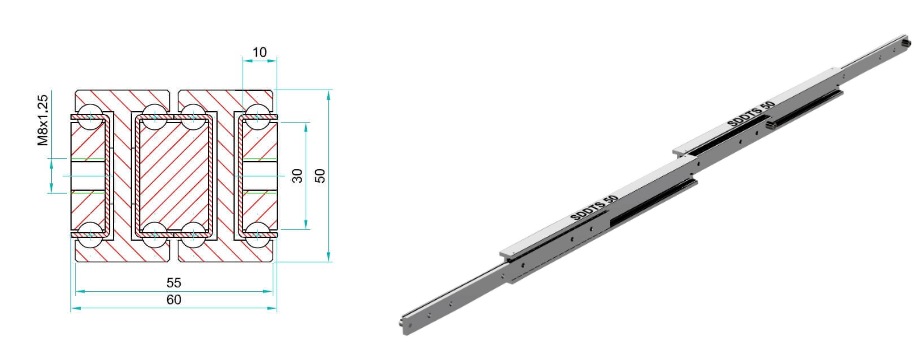

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 家具 – 建筑 & 滑动组件
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平台
  • 特种车辆 – 商用车 & 救护车


SDDTS系列导轨提供200%超行程延展功能, 采用双工字梁结构以利在行程为闭合长度之两倍情况下维持刚性。导轨由航海级不锈钢316L (1.4404)制造而成, 具备极高的抗腐蚀性能。316L的奥氏体结构即使在低温下也能提供导轨出色的韧性, 导轨所有表面皆以抛光处理作为标准。

SDDTS-50导轨在闭合长度600mm可以延展1200mm行程(完全展开总长度1800mm), 载重达到144kg。由五节不锈钢制成, 并装配珠槽及钢珠, 具备相当好的抗震抗冲击性能, 因此适合安装于军用及海上应用。钢梁、珠槽和钢珠均采用奥氏体不锈钢316L (1.4404)制造。螺栓和档销则采用奥氏体304 (1.4301)制成，以达到全面性抗腐蚀效果。如有需求，还可以依据更高的订购数量要求定制全316L产品。

受惠于工字梁结构的高强度, 本款导轨采用在展开时能够提供强大的刚性, 使其成为动态应用的绝佳选择。与许多其他由冷轧C型钢制成的导轨不同。导轨无使用任何塑料部件, 因此适合用于高温环境。单支SDDTS-50导轨每公尺重17.68kg。

请容许4-5周生产时间，或与我们订定库存计划。


产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4015.SDDTS050.0200200mm400mm114kg
4015.SDDTS050.0250250mm500mm117kg
4015.SDDTS050.0300300mm600mm120kg
4015.SDDTS050.0350350mm700mm126kg
4015.SDDTS050.0400400mm800mm132kg
4015.SDDTS050.0450450mm900mm135kg
4015.SDDTS050.0500500mm1000mm138kg
4015.SDDTS050.0550550mm1100mm141kg
4015.SDDTS050.0600600mm1200mm144kg
4015.SDDTS050.0650650mm1300mm139kg
4015.SDDTS050.0700700mm1400mm135kg
4015.SDDTS050.0750750mm1500mm130kg
4015.SDDTS050.0800800mm1600mm126kg
4015.SDDTS050.0850850mm1700mm117kg
4015.SDDTS050.0900900mm1800mm109kg
4015.SDDTS050.0950950mm1900mm103kg
4015.SDDTS050.10001000mm2000mm96kg
4015.SDDTS050.10501050mm2100mm93kg
4015.SDDTS050.11001100mm2200mm90kg
4015.SDDTS050.11501150mm2300mm87kg
4015.SDDTS050.12001200mm2400mm84kg
