4015.SQSRT070 (90-279kg)

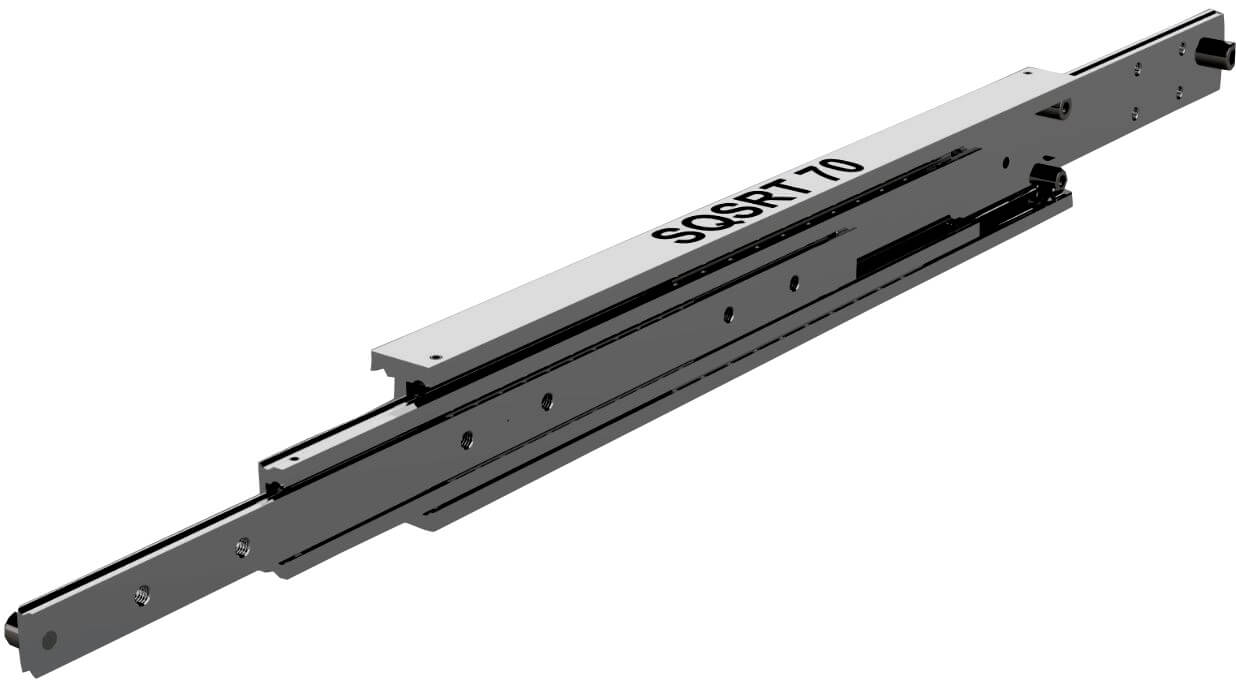

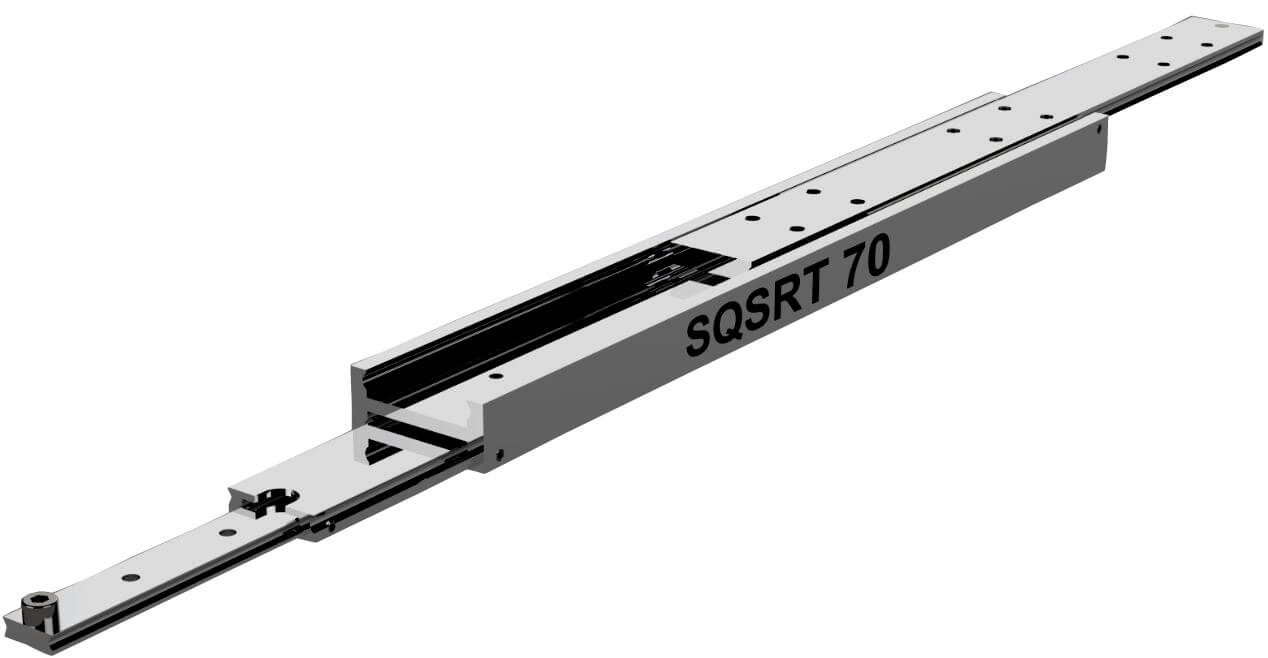

4015.SQSRT070 (伸缩滑轨) - SQSRT-70 (90-279kg) 150% 超行程延展 不锈钢316L

四节式伸缩导轨可使抽屉从闭合位置向外伸出150%行程, 1000mm的闭合长度可提供1500mm的延展行程(完全展开总长度2500mm)。SQSRT-70导轨被广泛的使用于军用武器搬运系统及负温环境下的火车电池箱。

SQSRT-70为一款适用于广泛需求抗腐蚀性能应用的重型超延展导轨。本款导轨行程150%, 载重能力90-279kg/对, 导轨在550mm长可以延展825mm, 载重达到274kg。导轨由航海级不锈钢316L (1.4404)制造而成, 具备极高的抗腐蚀性能。316L的奥氏体结构即使在低温下也能提供导轨出色的韧性, 导轨所有表面皆以抛光处理作为标准。

规格细节

安装间隙: 38mm
高度: 70mm
闭合长度: 300-1600mm
延展长度: 450-2400mm
最大载重: 90-279 kg/pair
滑轨节数: 4
延展程度: Over
材质: Stainless Steel 316L
抗震动性: 8

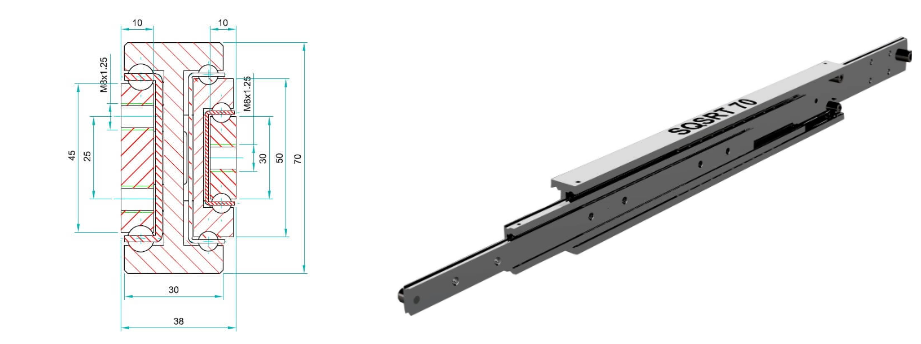

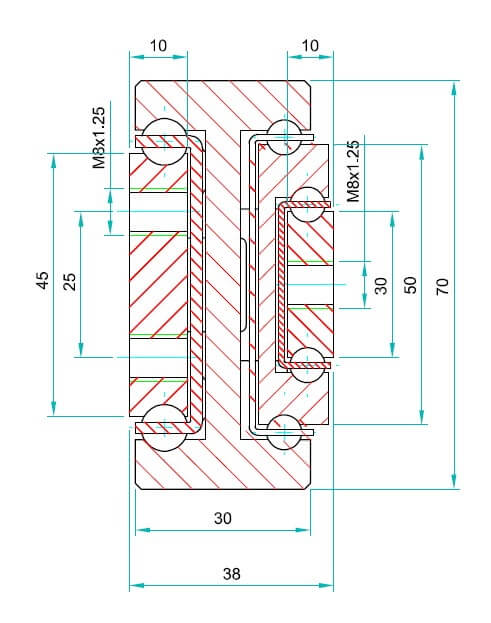

规格图

适合应用于:

  • 航天 – 飞机座椅
  • 国防 – 军机 – 舰艇 – 战斗车辆
  • 消防 – 抽屉 – 托盘系统
  • 餐车 – 收纳 & 滑动抽屉
  • 家具 – 建筑 & 滑动组件
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平台
  • 特种车辆 – 商用车 & 救护车

四节式伸缩导轨可使抽屉从闭合位置向外伸出150%行程, 1000mm的闭合长度可提供1500mm的延展行程(完全展开总长度2500mm)。SQSRT-70导轨被广泛的使用于军用武器搬运系统及负温环境下的火车电池箱。

SQSRT-70为一款适用于广泛需求抗腐蚀性能应用的重型超延展导轨。本款导轨行程150%, 载重能力90-279kg/对, 导轨在550mm长可以延展825mm, 载重达到274kg。导轨由航海级不锈钢316L (1.4404)制造而成, 具备极高的抗腐蚀性能。316L的奥氏体结构即使在低温下也能提供导轨出色的韧性, 导轨所有表面皆以抛光处理作为标准。

我们也能藉由客制闭合长度、延展长度、安装孔、表面处理、不锈钢珠/珠槽以提供额外的产品变化。若没有充分考虑大幅下降的负载能力, 我们不建议将SQSRT导轨安装在短轴上使用(平躺)。

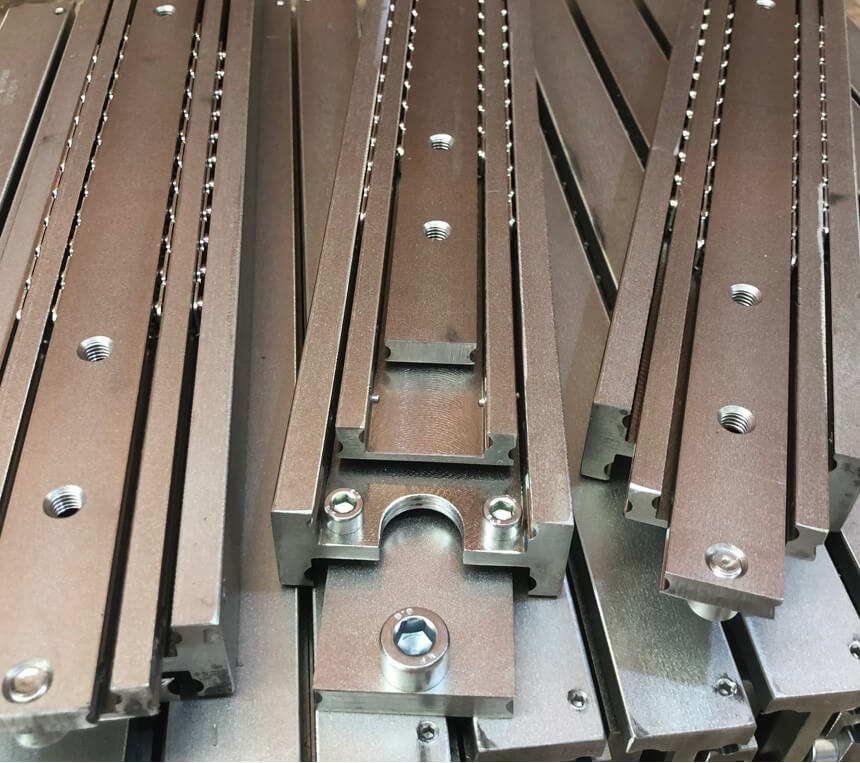

生产过程符合ISO9001-2015认证要求。由经过加工的不锈钢材组成，珠轨加工精确，具有优秀的防震和抗振性能。钢梁、珠槽和钢珠均采用奥氏体不锈钢316L (1.4404)制造。螺栓和档销则采用奥氏体304 (1.4301)制成，以达到全面性抗腐蚀效果。如有需求，还可以依据更高的订购数量要求定制全316L产品。

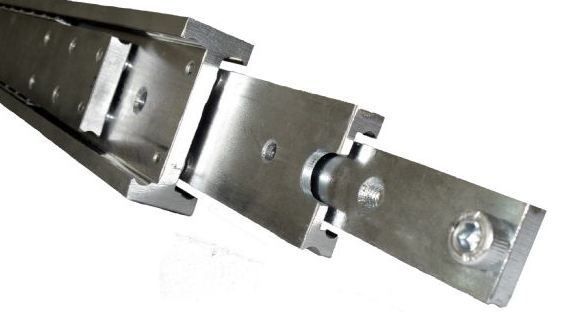

受惠于工字梁结构的高强度, 本款导轨采用在展开时能够提供强大的刚性, 使其成为动态应用的绝佳选择。与许多其他由冷轧C型钢制成的导轨不同。导轨无使用任何塑料部件, 因此适合用于高温环境。单支SQSRT-70导轨每公尺重14.12kg。

请容许3-4周生产时间，或与我们订定库存计划。

产品编号

闭合长度 (mm)

延展长度 (mm)

最大载重 (kg)

4015.SQSRT070.0300300mm450mm234kg
4015.SQSRT070.0350350mm525mm243kg
4015.SQSRT070.0400400mm600mm252kg
4015.SQSRT070.0450450mm675mm256kg
4015.SQSRT070.0500500mm750mm265kg
4015.SQSRT070.0550550mm825mm274kg
4015.SQSRT070.0600600mm900mm279kg
4015.SQSRT070.0650650mm975mm270kg
4015.SQSRT070.0700700mm1050mm261kg
4015.SQSRT070.0750750mm1125mm252kg
4015.SQSRT070.0800800mm1200mm243kg
4015.SQSRT070.0850850mm1275mm234kg
4015.SQSRT070.0900900mm1350mm225kg
4015.SQSRT070.0950950mm1425mm216kg
4015.SQSRT070.10001000mm1500mm204kg
4015.SQSRT070.10501050mm1575mm192kg
4015.SQSRT070.11001100mm1650mm180kg
4015.SQSRT070.11501150mm1725mm170kg
4015.SQSRT070.12001200mm1800mm162kg
4015.SQSRT070.12501250mm1875mm153kg
4015.SQSRT070.13001300mm1950mm144kg
4015.SQSRT070.13501350mm2025mm135kg
4015.SQSRT070.14001400mm2100mm126kg
4015.SQSRT070.14501450mm2175mm117kg
4015.SQSRT070.15001500mm2250mm108kg
4015.SQSRT070.15501550mm2325mm99kg
4015.SQSRT070.16001600mm2400mm90kg

下载权限

您必须注册或登入以下载CAD及其他技术资料。

型录＆主要产品资讯

技术 & 保养资讯

SQSRT70 length 300mm- 3D STEP FILE -
SQSRT-70-300

SQSRT70 length 350mm- 3D STEP FILE -
SQSRT-70-350

SQSRT70 length 400mm- 3D STEP FILE -
SQSRT-70-400

SQSRT70 length 450mm- 3D STEP FILE -
SQSRT-70-450

SQSRT70 length 500mm- 3D STEP FILE -
SQSRT-70-500

SQSRT70 length 550mm- 3D STEP FILE -
SQSRT-70-550

SQSRT70 length 600mm- 3D STEP FILE -
SQSRT-70-600

SQSRT70 length 650mm- 3D STEP FILE -
SQSRT-70-650

SQSRT70 length 700mm- 3D STEP FILE -
SQSRT-70-700

SQSRT70 length 750mm- 3D STEP FILE -
SQSRT-70-750

SQSRT70 length 800mm- 3D STEP FILE -
SQSRT-70-800

SQSRT70 length 850mm- 3D STEP FILE -
SQSRT-70-850

SQSRT70 length 900mm- 3D STEP FILE -
SQSRT-70-900

SQSRT70 length 950mm- 3D STEP FILE -
SQSRT-70-950

SQSRT70 length 1000mm- 3D STEP FILE -
SQSRT-70-1000

SQSRT70 length 1050mm- 3D STEP FILE -
SQSRT-70-1050

SQSRT70 length 1100mm- 3D STEP FILE -
SQSRT-70-1100

SQSRT70 length 1150mm- 3D STEP FILE -
SQSRT-70-1150

SQSRT70 length 1200mm- 3D STEP FILE -
SQSRT-70-1200

SQSRT70 length 1250mm- 3D STEP FILE -
SQSRT-70-1250

SQSRT70 length 1300mm- 3D STEP FILE -
SQSRT-70-1300

SQSRT70 length 1350mm- 3D STEP FILE -
SQSRT-70-1350

SQSRT70 length 1400mm- 3D STEP FILE -
SQSRT-70-1400

SQSRT70 length 1450mm- 3D STEP FILE -
SQSRT-70-1450

SQSRT70 length 1500mm- 3D STEP FILE -
SQSRT-70-1500

SQSRT70 length 1550mm- 3D STEP FILE -
SQSRT-70-1550

SQSRT70 length 1600mm- 3D STEP FILE -
SQSRT-70-1600

金融设备

点钞机, 银行内家具及其他电子设备

取款机 (ATM)

安装于ATM内部现金盒及设备上的滑轨, 以利ATM补钞或维修等用途。

银行内收纳柜

银行内部收纳柜需要滑顺, 稳固, 耐用的抽屉系统来收纳笨重的硬币, 钱袋。

海上应用

收纳系统不局限于陆地, 每种航行于海上的结构多半都会需要重型发电机收纳系统。而我们能提供最多样的抗腐蚀316L不锈钢滑轨系列。

我们的 Professional系列 – 不锈钢316L 全部型号皆可以提供不锈钢316L材质(包含珠槽&配件)。长度最高到2000mm。

商船

用途可从收纳柜, 底座滑动设备, 家具, 电子机柜...等等, 任何需要滑动的组件。

不论是运用在19"电子收纳架还是发电机, 伸缩滑轨都必须在摇摆及震动环境下坚固运作。

我们的不锈钢滑轨(单行程或全行程)皆可以透过客制化工程技术修改强度, 抗腐蚀性能, 以套用在不同需求。

藉由我们的专业知识及设计能力, 我们能够与您的工程团队共事并共同设计专用抽屉配件, 以达成符合该海上应用的滑动系统。

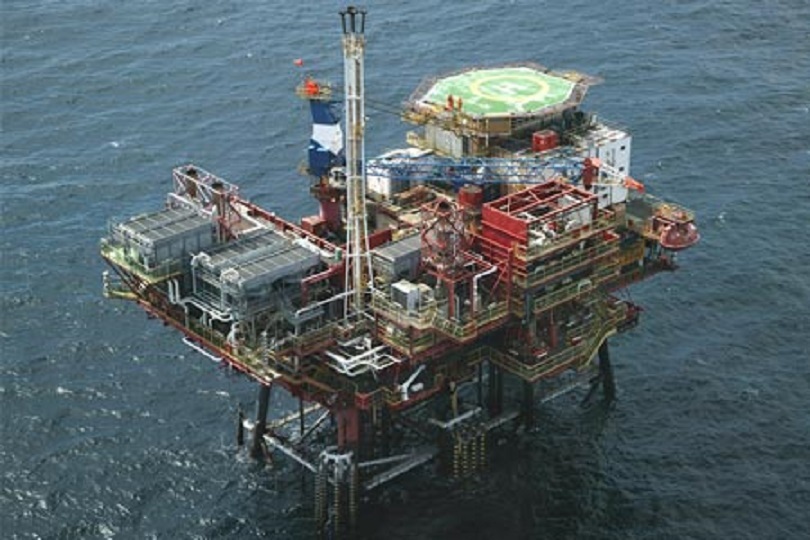

海上石油平台
