供应全球优质的滑动承载延伸系统
4014.130QD（47-54kg）

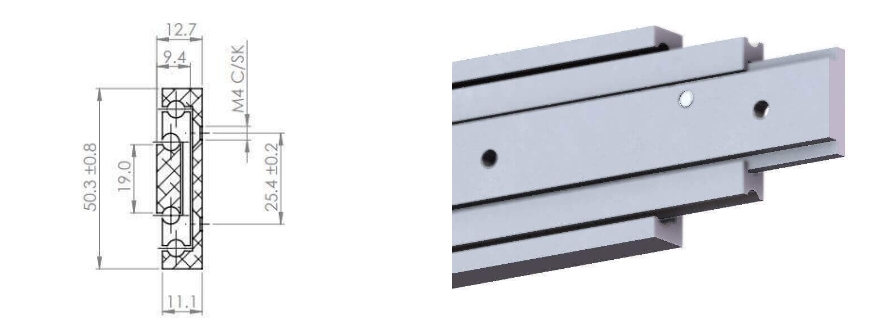

| 安装间隙: | 12.7mm |
| 高度: | 50.3mm |
| 闭合长度: | 254-711mm |
| 延展长度: | 229-686mm |
| 最大载重: | 47-54 kg/pair |
| 滑轨节数: | 3 |
| 延展程度: | Total |
| 材质: | 7N01 T5 铝合金(阳极处理) |
| 抗震动性: | 7 |

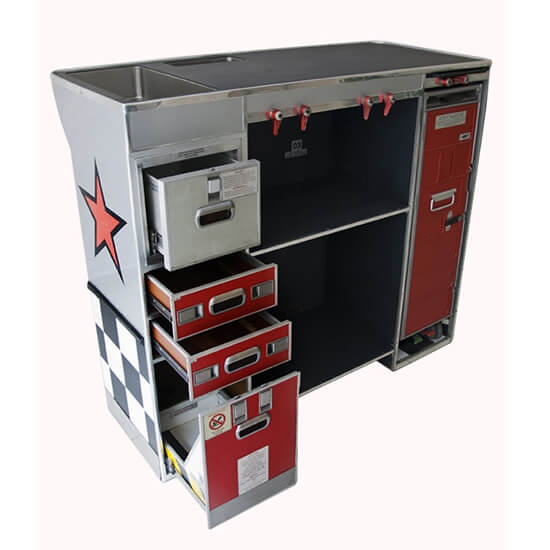

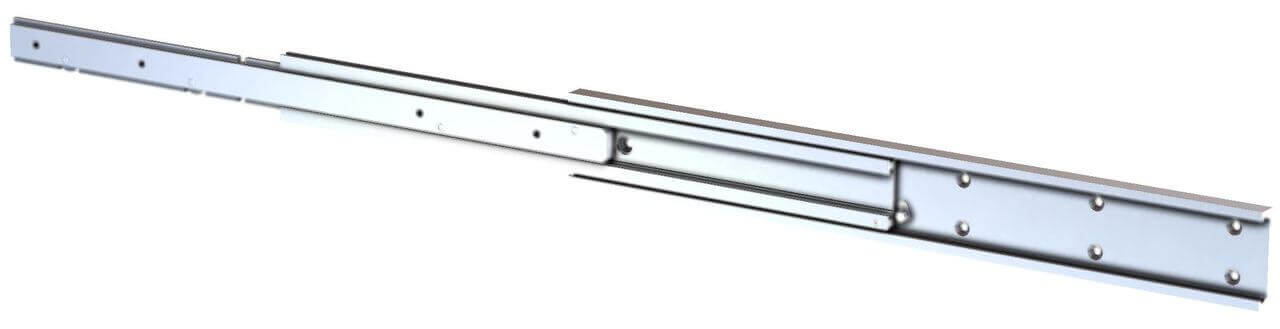

Aero BB 130QD是一款轻型、全行程延展伸缩滑轨(每对47-54公斤)，主要设计用于需要较薄规格的国防和航空太空应用。在559mm的情况下，一对的承载力为54公斤，行程为533mm，非常适合用于电子、航空、船用机架、军用机柜。

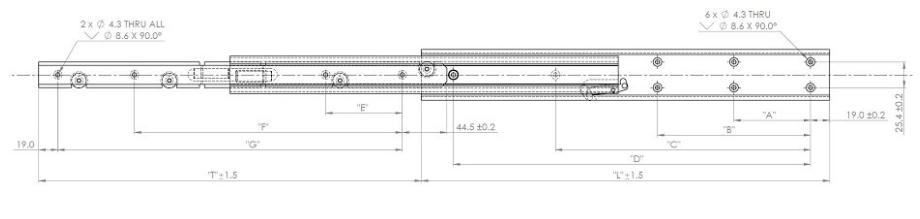

130QD具有展出锁定和内轨可分离功能，使抽屉可以从柜体中拆卸进行维护。这些滑轨被设计为左右两侧的配对。在完全延展时，锁定自动启动，同时按下位于中轨前部的弹片内轨梁就会分离，受惠于密封的滚轮轴承，内轨可以轻松重新组装回到已锁定的其他轨道中。如需断开锁定，只需按下另一个弹片并推关。随着滑轨的闭合，后方的锁定也会解除。如下图所示(左侧滑轨)。
利用高质量的零件，这些滑轨具有完整的钢珠和密封的滚轮运动。设计轻薄而紧凑，具有一系列功能，包括展出锁定、可分离轨道，或两者的结合。同系列的较大规格样式具备独特的顺序延展功能，提供更稳定和更高的负载力。
这些滑轨是由汽车级7N01 T5铝制成，以确保强度。标准阳极氧化表面处理符合MIL-A-8625 Type II标准。钢珠由硬化钢和镀铬制成。保持架在振动下分隔钢珠，确保平滑、安静的展开(适用于有保持架的款式)。与相似尺寸和载荷能力的钢质滑轨相比，Aero BB滑轨的重量轻多达70%。
价格是以单支滑轨计算。承载数值是基于每对延伸的滑轨，每对为两支滑轨。Aero BB滑轨是按订单制造的，请允许6周的交货时间，除非您已经与我们签订库存计划。
产品编号 | 闭合长度 (mm) | 延展长度 (mm) | 最大载重 (kg) |
|---|---|---|---|
| 4014.130QD.010 | 254mm | 229mm | 47kg |
| 4014.130QD.012 | 305mm | 279mm | 49kg |
| 4014.130QD.014 | 356mm | 330mm | 50kg |
| 4014.130QD.016 | 406mm | 381mm | 51kg |
| 4014.130QD.018 | 457mm | 432mm | 52kg |
| 4014.130QD.020 | 508mm | 483mm | 54kg |
| 4014.130QD.022 | 559mm | 533mm | 54kg |
| 4014.130QD.024 | 610mm | 584mm | 52kg |
| 4014.130QD.026 | 660mm | 635mm | 49kg |
| 4014.130QD.028 | 711mm | 686mm | 48kg |
4014.130QD length 254mm (10″)
4014.130QD.010
4014.130QD length 304mm (12″)
4014.130QD.012
4014.130QD length 356mm (14″)
4014.130QD.014
4014.130QD length 406mm (16″)
4014.130QD.016
4014.130QD length 457mm (18″)
4014.130QD.018
4014.130QD length 508mm (20″)
4014.130QD.020
4014.130QD length 559mm (22″)
4014.130QD.022
4014.130QD length 609mm (24″)
4014.130QD.024
4014.130QD length 660mm (26″)
4014.130QD.026
4014.130QD length 711mm (28″)
4014.130QD.028
