4014.140QD （57-70kg）

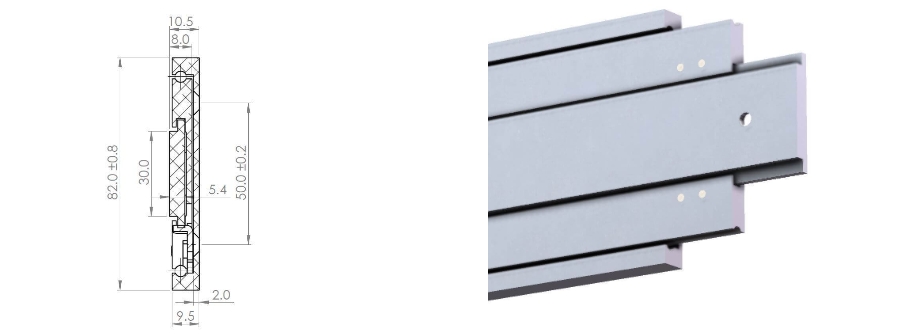

| 安装间隙: | 10.5mm |
| 高度: | 82mm |
| 闭合长度: | 305-610mm |
| 延展长度: | 381-686mm |
| 最大载重: | 57-70 kg/pair |
| 滑轨节数: | 3 |
| 延展程度: | Total |
| 材质: | 7N01 T5 铝合金(阳极处理) |
| 抗震动性: | 7 |

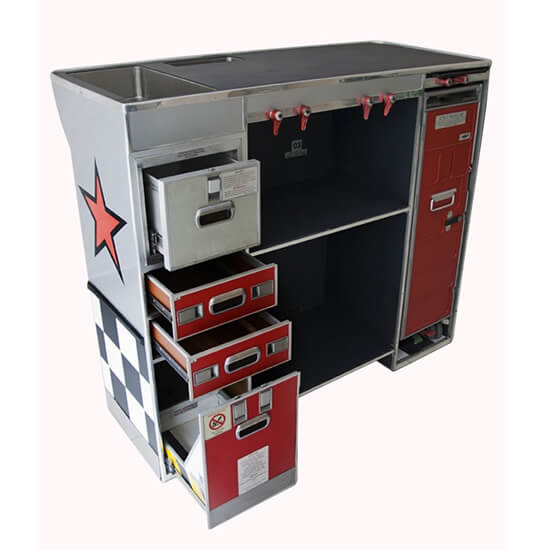

Aero BB 140QD是一款轻型、全行程延展伸缩滑轨(每对57-70公斤)，主要设计用于需要较薄规格的国防和航空太空应用。在559mm的情况下，一对的承载力为68公斤，行程为636mm，非常适合用于电子、航空、船用机架、军用机柜。

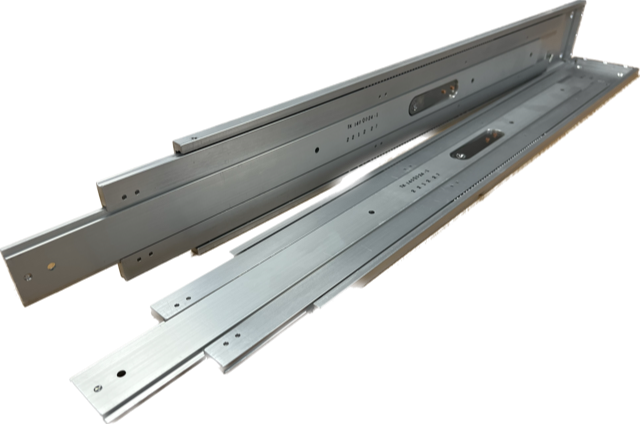

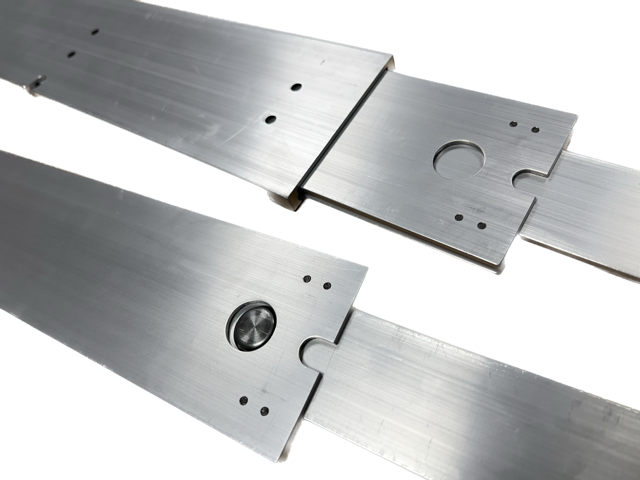

140QD具有展出锁定和内轨可分离功能，使抽屉可以从柜体中拆卸进行维护。这些滑轨被设计为左右两侧的配对。在完全延展时，锁定自动启动，同时按下位于中轨前部的弹片内轨梁就会分离，受惠于密封的滚轮轴承，内轨可以轻松重新组装回到已锁定的其他轨道中。如需断开锁定，只需按下弹片并推关。随着滑轨的闭合，后方的锁定也会解除。如下图所示 (LH代表左侧，RH代表右侧)。
利用高质量的零件，这些滑轨具有完整的钢珠和密封的滚轮运动。设计轻薄而紧凑，具有一系列功能，包括展出锁定、可分离轨道，或两者的结合。同系列的较大规格样式具备独特的顺序延展功能，提供更稳定和更高的负载力。
这些滑轨是由汽车级7N01 T5铝制成，以确保强度。标准阳极氧化表面处理符合MIL-A-8625 Type II标准。钢珠由硬化钢和镀铬制成。保持架在振动下分隔钢珠，确保平滑、安静的展开(适用于有保持架的款式)。与相似尺寸和载荷能力的钢质滑轨相比，Aero BB滑轨的重量轻多达70%。
价格是以单支滑轨计算。承载数值是基于每对延伸的滑轨，每对为两支滑轨。Aero BB滑轨是按订单制造的，请允许6周的交货时间，除非您已经与我们签订库存计划。

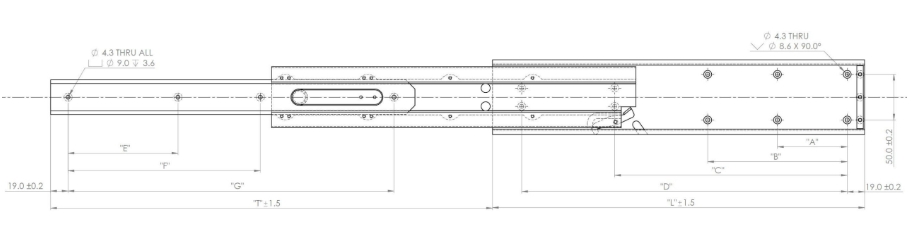

产品编号 | 闭合长度 (mm) | 延展长度 (mm) | 最大载重 (kg) |
|---|---|---|---|
| 4014.140QD.012 | 356mm | 381mm | 57kg |
| 4014.140QD..014 | 406mm | 432mm | 60kg |
| 4014.140QD..016 | 457mm | 483mm | 66kg |
| 4014.140QD..018 | 508mm | 533mm | 70kg |
| 4014.140QD..020 | 559mm | 584mm | 69kg |
| 4014.140QD..022 | 610mm | 635mm | 68kg |
| 4014.140QD..024 | 660mm | 686mm | 65kg |
4014.140QD length 304mm (12″) – Extracted
4014.140QD.012-1Extracted
4014.140QD length 304mm (12″) – Retracted
4014.140QD.012-1Retracted
4014.140QD length 356mm (14″) – Extracted
4014.140QD.014-1Extracted
4014.140QD length 356mm (14″) – Retracted
4014.140QD.014-1Retracted
4014.140QD length 406mm (16″) – Extracted
4014.140QD.016-1Extracted
4014.140QD length 406mm (16″) – Retracted
4014.140QD.016-1Retracted
4014.140QD length 457mm (18″) – Extracted
4014.140QD.018-1Extracted
4014.140QD length 457mm (18″) – Retracted
4014.140QD.018-1Retracted
4014.140QD length 508mm (20″) – Extracted
4014.140QD.020-1Extracted
4014.140QD length 508mm (20″) – Retracted
4014.140QD.020-1Retracted
4014.140QD length 559mm (22″) – Extracted
4014.140QD.022-1Extracted
4014.140QD length 559mm (22″) – Retracted
4014.140QD.022-1Retracted
4014.140QD length 610mm (24″) – Extracted
4014.140QD.024-1Extracted
4014.140QD length 610mm (24″) – Retracted
4014.140QD.024-1Retracted
