供应全球优质的滑动承载延伸系统
4014.150FL-EN （68-96kg）

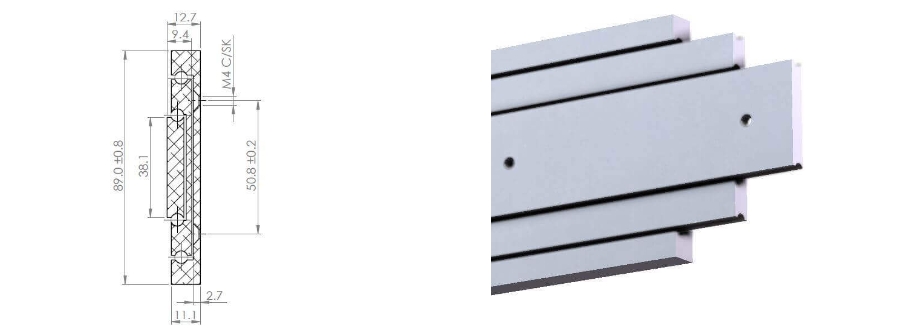

| 安装间隙: | 12.7mm |
| 高度: | 89mm |
| 闭合长度: | 254-914mm |
| 延展长度: | 229-889mm |
| 最大载重: | 68-96 kg/pair |
| 滑轨节数: | 3 |
| 延展程度: | Total |
| 材质: | 7N01 T5 铝合金(阳极处理) |
| 抗震动性: | 7 |

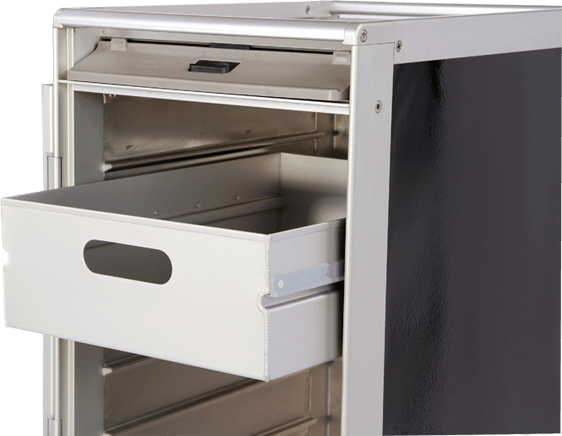

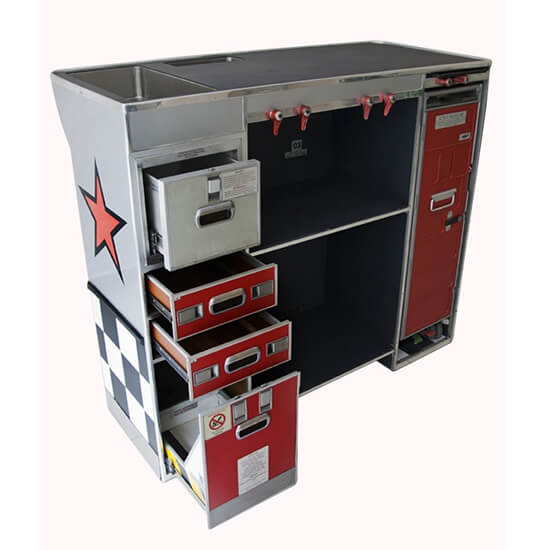

Aero BB 150FL-EN是一款中型、全行程延展伸缩滑轨(每对68-96公斤)，主要设计用于需要较薄规格的国防和航空太空应用。在559mm的情况下，一对的承载力为96公斤，行程为533mm，非常适合用于电子、航空、船用机架、军用机柜。

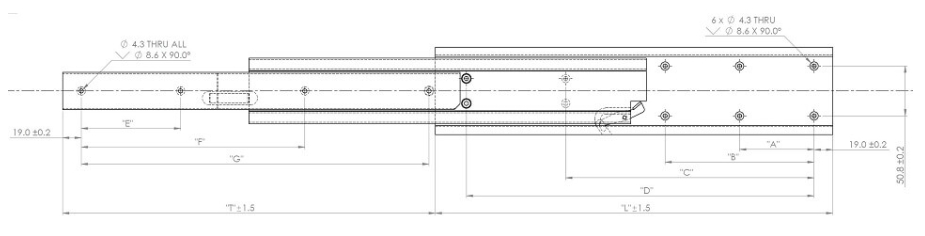

150FL-EN具备展出锁定功能，但是可以将单支滑轨与150FL(不带锁版本)组合使用，以形成成对的配对。我们将Aero BB滑轨系列以单支计价，以使互换变得简单。150FL和150FL-EN滑轨共享相同的型录和step文件。唯一的变化是FL-EN版本上的锁定机构细节。完全延展时，锁定自动启动。要解除锁定，只需按下位于中轨前部的弹片。随着滑轨的闭合，后方的锁定也会解除。如下图所示 (LH代表左侧，RH代表右侧)。

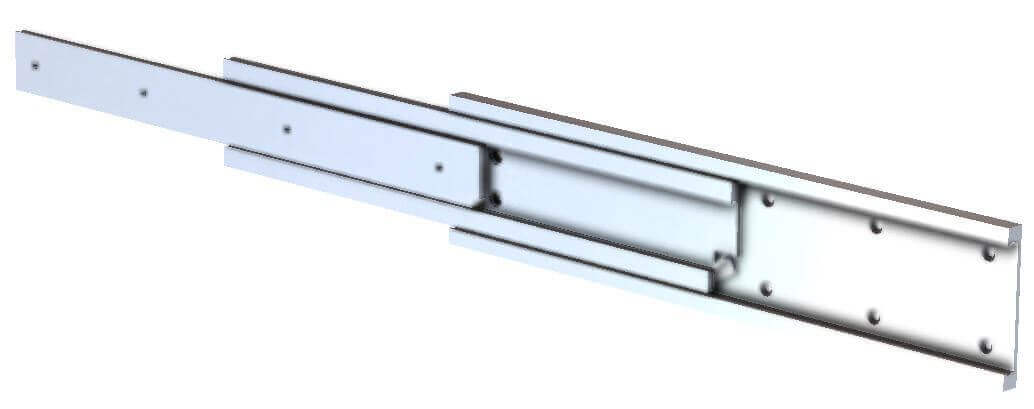

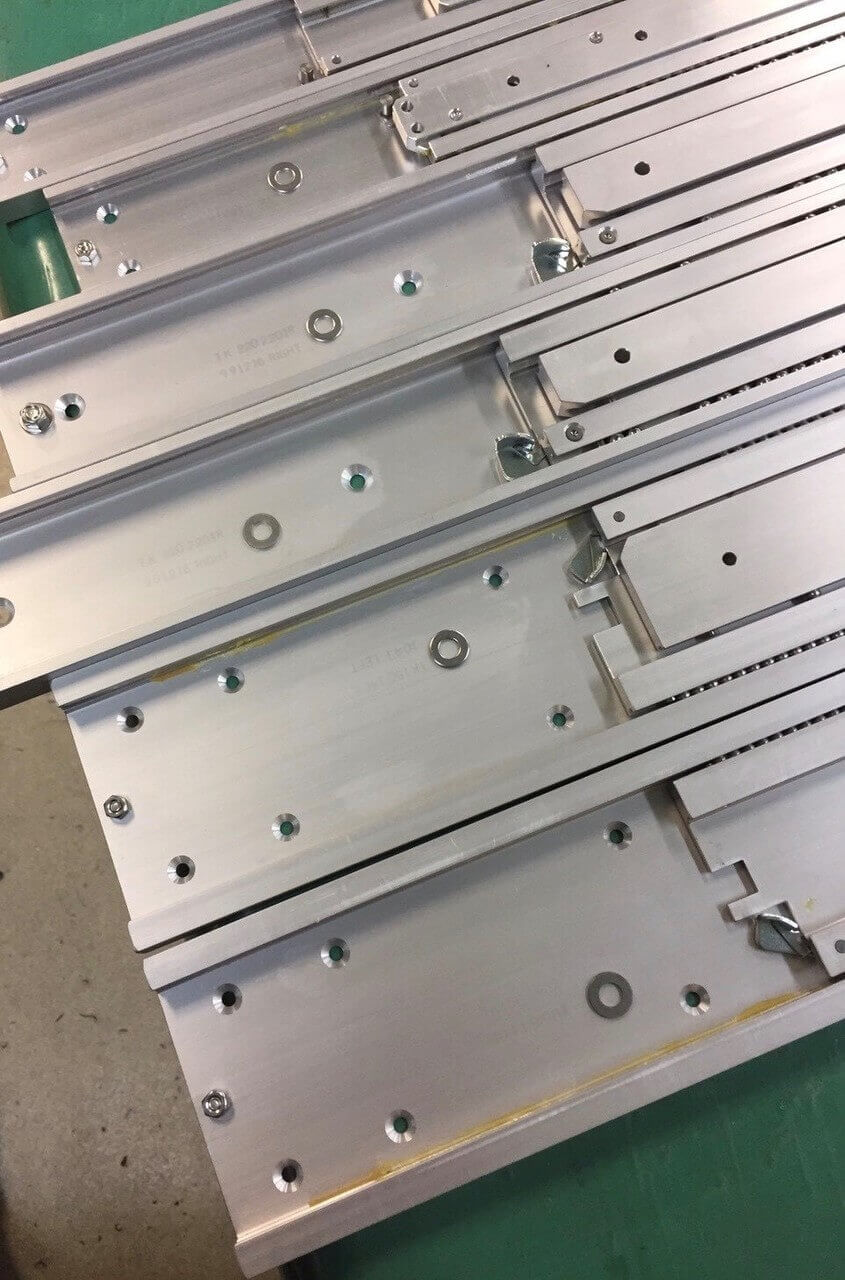

利用高质量的零件，这些滑轨具有完整的钢珠和密封的滚轮运动。设计轻薄而紧凑，具有一系列功能，包括展出锁定、可分离轨道，或两者的结合。同系列的较大规格样式具备独特的顺序延展功能，提供更稳定和更高的负载力。
这些滑轨是由汽车级7N01 T5铝制成，以确保强度。标准阳极氧化表面处理符合MIL-A-8625 Type II标准。钢珠由硬化钢和镀铬制成。保持架在振动下分隔钢珠，确保平滑、安静的展开(适用于有保持架的款式)。与相似尺寸和载荷能力的钢质滑轨相比，Aero BB滑轨的重量轻多达70%。
价格是以单支滑轨计算。承载数值是基于每对延伸的滑轨，每对为两支滑轨。Aero BB滑轨是按订单制造的，请允许6周的交货时间，除非您已经与我们签订库存计划。
产品编号 | 闭合长度 (mm) | 延展长度 (mm) | 最大载重 (kg) |
|---|---|---|---|
| 4014.150FLEN.010 | 254mm | 229mm | 82kg |
| 4014.150FLEN.012 | 305mm | 279mm | 86kg |
| 4014.150FLEN.014 | 356mm | 330mm | 89kg |
| 4014.150FLEN.016 | 406mm | 381mm | 92kg |
| 4014.150FLEN.018 | 457mm | 432mm | 94kg |
| 4014.150FLEN.020 | 508mm | 483mm | 96kg |
| 4014.150FLEN.022 | 559mm | 533mm | 96kg |
| 4014.150FLEN.024 | 610mm | 584mm | 94kg |
| 4014.150FLEN.026 | 660mm | 635mm | 90kg |
| 4014.150FLEN.028 | 711mm | 686mm | 85kg |
| 4014.150FLEN.030 | 762mm | 737mm | 80kg |
| 4014.150FLEN.032 | 812mm | 787mm | 76kg |
| 4014.150FLEN.034 | 864mm | 838mm | 72kg |
| 4014.150FLEN.036 | 914mm | 889mm | 68kg |
4014.150FL/EN length 254mm (10″)
4014.150FL.010
4014.150FL/EN length 304mm (12″)
4014.150FL.012
4014.150FL/EN length 356mm (14″)
4014.150FL.014
4014.150FL/EN length 406mm (16″)
4014.150FL.016
4014.150FL/EN length 457mm (18″)
4014.150FL.018
4014.150FL/EN length 508mm (20″)
4014.150FL.020
4014.150FL/EN length 559mm (22″)
4014.150FL.022
4014.150FL/EN length 610mm (24″)
4014.150FL.024
4014.150FL/EN length 660mm (26″)
4014.150FL.026
4014.150FL/EN length 711mm (28″)
4014.150FL.028
4014.150FL/EN length 762mm (30″)
4014.150FL.030
4014.150FL/EN length 812mm (32″)
4014.150FL.032
4014.150FL/EN length 864mm (34″)
4014.150FL.034
4014.150FL/EN length 914mm (36″)
4014.150FL.036
